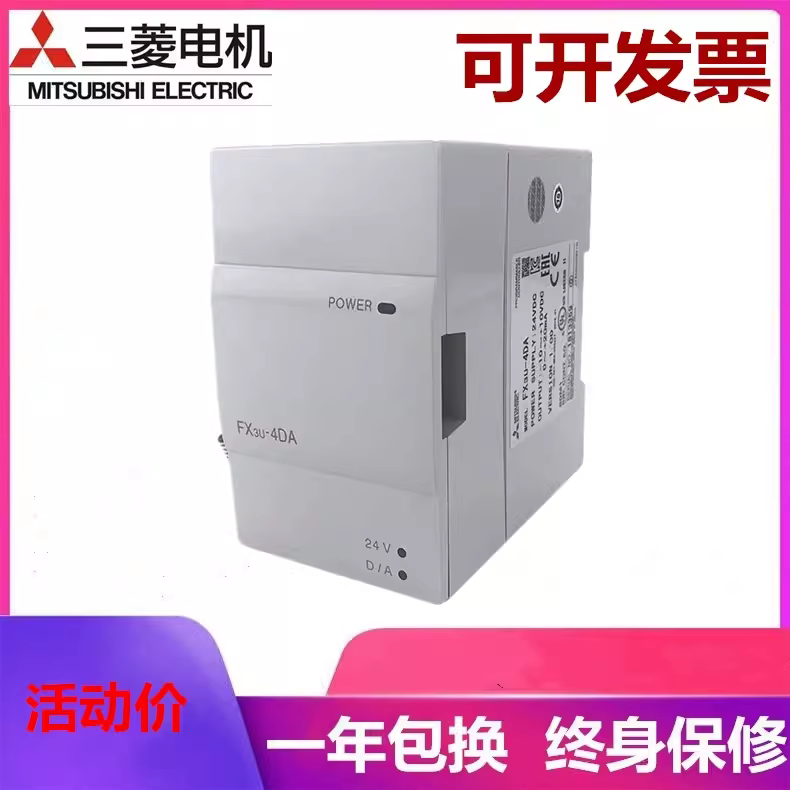

Модуль ПЛК Mitsubishi FX2N-2AD 2DA FX3U-4AD 4DA-PT 16EX EYR 8ER 3A 8AD
Цена: 2 959-29 302руб. (¥140)
Артикул: 521618773310
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:刘林274554269
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- FX2N-2AD
- FX2N-2DA
- FX2N-4AD
- FX2N-4DA
- FX2N-4AD-TC
- FX2N-4AD-PT
- FX2N-32ER
- FX2N-32ET
- FX2N-48ER
- FX2N-48ET
- FX2N-8ER
- FX2N-8EX
- FX2N-8EYR
- FX2N-8EYT
- FX2N-16ER
- FX2N-16EX
- FX2N-16EYR
- FX2N-16EYT
- FX0N-3A
- FX2N-8AD
- FX2N-1PG
- Внутренний FX2N-2AD (без логотипа Mitsubishi)
- Внутренний FX2N-2DA (без логотипа Mitsubishi)
- Внутренний FX2N-4AD (без логотипа Mitsubishi)
- Внутренний FX2N-4DA (без логотипа Mitsubishi)
- Внутренний FX2N-4AD-TC (без логотипа Mitsubishi)
- Внутренний FX2N-4AD-PT (без логотипа Mitsubishi)
Добавить в корзину
Другие товары этого продавца
¥2906 128руб.
¥18381руб.
¥1402 959руб.
¥35740руб.
| Цвет: | FX2N-2AD, FX2N-2DA, FX2N-4AD, FX2N-4DA, FX2N-4AD-TC, FX2N-4AD-PT, FX2N-32ER, FX2N-32ET, FX2N-48ER, FX2N-48ET, FX2N-8ER, FX2N-8EX, FX2N-8EYR, FX2N-8EYT, FX2N-16ER, FX2N-16EX, FX2N-16EYR, FX2N-16EYT, FX0N-3A, FX2N-8AD, FX2N-1PG, Внутренний FX2N-2AD (без логотипа Mitsubishi), Внутренний FX2N-2DA (без логотипа Mitsubishi), Внутренний FX2N-4AD (без логотипа Mitsubishi), Внутренний FX2N-4DA (без логотипа Mitsubishi), Внутренний FX2N-4AD-TC (без логотипа Mitsubishi), Внутренний FX2N-4AD-PT (без логотипа Mitsubishi) |
FX2N-2AD 2 канала ввода
FX2N-4AD 4 канала ввода
FX2N-2DA 2 Вывод канала
FX2N-4DA 4-канальный выход
Терморезистор температурного модуля FX2N-4AD-PT
FX2N-4AD-TC температурный модуль термопара типа K
FX0N-3A 2 канала входа, 1 канал выхода
FX2N-1PG Модуль позиционирования
FX2N-16EX расширение блок 16 баллов вход
FX2N-16EYR UNITE 16 POCTE
FX2N-16EYT Unit 16-балльный транзистор
FX2N-16ER UNITE 8 WORCLOCK Вход/8 часов
Вход блока расширения FX2N-8ER в 4 часа.
FX2N-8EX UNINGENT Вход 8 часов
FX2N-8EYR UNITE 8 Oftrock Relay
FX2N-8EYT UNITE 8-точечный выход транзистора транзистора
Блок расширения FX2N-48ER 24 балла вход/24 баллов вывод реле
FX2N-48ET UNIT
FX2N-32erer Unit 16 баллов вход/16 баллов вывод реле реле
FX2N-32ET UNITE 16-точечный вход/16-балльный выход транзистора
проект | Вход напряжения | Ток ввода |
Диапазон ввода моделирования | DC 0-10V DC 0 -5V (входной резистор 200 кв) Вход: -0,5 В +15 В | DC4 - 20 мА (входной резистор 250Q) Вход: -2MA +60MA |
FX2N-2AD входные характеристики | Можно использовать смесь входа напряжения и тока.Входные характеристики 2 каналов одинаковы. | |
Допустимый цифровой вывод | 12-битный бинарный | |
Резолюция FX2N-2AD | 2,5 МВ (10 В х 1/4000) 1,25 МВ (5 В х 1/4000) | 4MA((20-4)MAX 1/4000) |
Точность комбинации | ±1% (для полного масштаба 10 В) | ±1% (для полномасштабного (20-4) мА) |
Скорость конверсии | 2,5 мс/1 канал (синхронно с программой последовательности) | |
Изоляция | Ввод и источник питания ПЛК выделяется с помощью OptoCoupler и DC/DC Converter (NO выделение между каждым входом) | |
FX2N-2AD источник питания | DC5V 20 мА (внутренний источник питания PLC) DC24V 50 мА (внутренний источник питания PLC) | |
Количество точек, занятых входными и выводами | Расчет ввода или выходного сигнала программируемого контроллера занимает 8 точек может быть рассчитано на входной или выходной стороне | |
Применимо PLC | FX1N, FX2N, FX3U, FX2NC (требуется FX2NC-CNV-IF), FX3UC PLC | |
Mitsubishi fx2n-4Ad ISMitsubishiМодель, запущенная компаниейFX2nСерия PLCМодуль моделирования входного модуля, существует четыре канала: CH1 ~ CH4, каждый канал может выполнять преобразование AD, с разрешением 12 бит, напряжение сигнала сбора составляет -10 В ~+10 В, а разрешение составляет 5 мВ.Когда текущий вход составляет 4 ~ 20 мА или -20 ~ 20 мА, разрешение составляет 20UA.FX2N-4AD имеет 32 16-битных буферов внутрирегистр(BMF), используется для обмена данными с хостом.FX2N-4AD занимает 8 пунктов из шины расширения FX2N и потребляет 5 властьV, 30 мА.FX2N обычно используемые аналоговые входные модули включаютFX2N-2AD, Fx2n-4ad,FX2N-8ADАналоговый входной модуль иДатчик температурыВходной модуль
Введение в производительностьРедактировать
Схема подключения FX2n-4AD
FX2N-4AD подключен к хосту ПЛК через кабель расширения, а внешние соединения четырех каналов варьируются в зависимости от внешнего входного напряжения или количества тока.
Следующие моменты следует отметить:
1. Когда внешний вход является сигналом напряжения, полюсы + и - полюса сигнала подключены к модулям v + и Vi- соответственно.
2. Если внешний вход является ток -сигналом, V+ и I+ должны быть подключены.
3. Если слишком много интерференционных сигналов, конец FG корпуса системы должен быть подключен к земле FX2N-4AD.
Индикаторы производительности FX2N-4AD
1. Питание
Внешний источник питания FX2N-4AD составляет 24 В, а колебания вверх и вниз не должны превышать 2,4 В, а ток составляет 55 мА.
2. Характеристики конверсии
3. Описание производительности аналогового модуля
1) 4 входных точка могут использоваться одновременно.
(2) Входное напряжение составляет -10 В ~+10 В. Если значение превышает 15 В, оно может привести к повреждению единицы.
(3) Результат 12-битного преобразования сохраняется в форме дополнения до двух. Значение — 2047, минимальное значение — -2048.
(4) Напряжение разрешения составляет 1/2000, 5 мВ, ток составляет 1/1000, 20UA.
(5) Общая точность составляет 1%.
(6) Скорость преобразования составляет 6 ~ 15 мс.

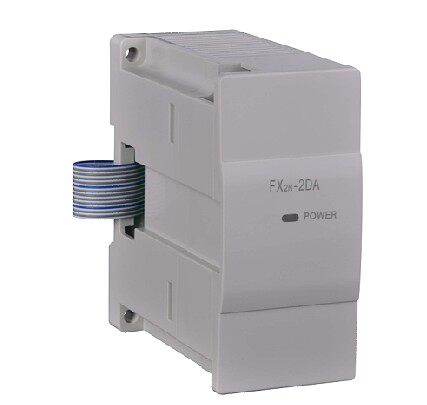

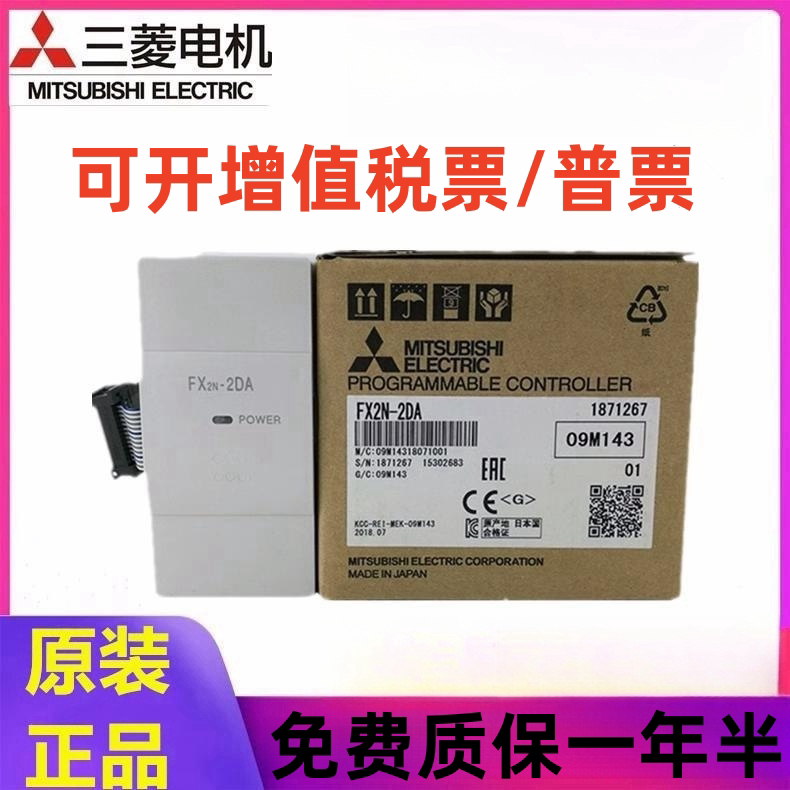

FX2N-2DA Введение
Модуль аналогового выходного модуля FX2N-2DA (в дальнейшем, упоминаемый как FX2N-2DA), используется для преобразования цифровой величины 2 точек в аналоговый выход напряжения или ток (0-10 В постоянного тока или 4-20 мА) и контрольные периферийные устройства с использованием аналогового количества.
FX2N-2DA может быть подключен к программируемым контроллерам серии FX0N, FX1N, FX2N и FX2NC.
1) Согласно методу проводки, аналоговый выход может быть выбран в выходе напряжения или в текущем выходе.В настоящее время предполагается, что установлен двухканальный общий аналоговый выход (выход напряжения и выход тока).
2) Два аналоговых выходных канала могут выходить от 0 до 10 В постоянного тока, от 0 до 5 В постоянного тока или от 4 до 20 мА.Сделайте выходные характеристики совместимыми с обоими каналами.
3) Характеристики цифрового в аналоговое преобразование могут быть скорректированы.
4) Этот модуль занимает 8 точек ввода/вывода, которые могут быть выделены как входы или выходы.
5) Используйте из/в инструкции для передачи данных с помощью ПЛК.
Для каждого основного блока с активным блоком расширения количество FX2N-2DAS, которое может быть подключено серию FX0N-серии, составляет 4 или менее, количество FX2N-2DAS, которое может быть подключено серию FX2N,-это 8 или меньше, а количество FX2N-2DAS, которое может быть подключено 4 или меньше.Однако при подключении следующих специальных функциональных модулей существуют следующие ограничения:
FX2N: основное устройство и блок активного расширения с 32 или менее точками ввода/вывода.
24 В постоянного тока, общее потребление тока следующих специальных функциональных модулей<190 мА.
FX2N: основное устройство и блок активного расширения с 48 или менее точками ввода/вывода.
24 В постоянного тока, общее потребление тока следующих специальных функциональных модулей<300 мА.
FX2NC: Независимо от того, сколько номеров ввода -вывода основного блока рассматривается, можно подключить следующие специальные функциональные модули.
FX0N: Независимо от того, сколько номеров ввода/вывода основного блока и активного блока расширения рассматривается, к следующему могут быть подключены следующие специальные функциональные модули.
МицубисиFX2N-4DA — аналоговый модуль.Во-первых, позвольте мне представить вам принцип работы аналогового модуля.Аналоговый модуль преобразует сигналы давления, уровня жидкости, температуры и другие сигналы в 1–5 В, 4–20 мА (есть и другие сигналы, например 0–10 В, 0–5 В и т. д.), а затем отправляет их в ПЛК для обработки.ПЛК не знает конкретного размера сигнала напряжения или тока.Поэтому нам нужно использовать число для представления его размера, а затем сообщить ПЛК, чтобы ПЛК мог узнать конкретный размер сигналов входного напряжения и тока.
Цифровые входные и выходные сигналы представляют собой сигналы переключения: 1 или 0. Существует два типа аналоговых сигналов: сигналы напряжения и тока, которые обычно представляют собой сигналы, передаваемые от передатчика.Например, если для определения давления в водопроводе используется датчик давления, он выводит на ПЛК аналоговый сигнал 4–20 мА или 0–10 В, а ПЛК выполняет обработку данных.
Например, сейчас мы измеряем температуру 20 градусов (диапазон 0–50 градусов, выходной диапазон 1–5 В).В это время значение напряжения, генерируемое датчиком температуры, составляет (5-1)*20/50=1,6 В (для расчета характеристики прибора должны быть линейными).После того как модуль аналогового ввода ПЛК получит входное напряжение 1,6 В, он преобразует его в цифровую величину.Например, разрешение используемого нами модуля аналогового ввода составляет 0–4000, что соответствует 1–5 В. Тогда 2,0 В должно соответствовать (4000-0)/(5-1)*1,6=1600.То есть после того, как ПЛК прочитает число 1600, присвоенное ему модулем аналогового ввода, он может узнать, что температура, измеренная датчиком температуры, составляет 20 градусов.
В приведенном выше примере диапазон датчика и диапазон выходного сигнала определяются датчиком.Разрешение модуля аналогового ввода определяется аналоговым модулем. Роль модуля аналогового вывода прямо противоположна роли модуля ввода.Он используется для преобразования цифровой информации в 1–5 В, 4–20 мА. Мультимедийные развлекательные функции
Подробное описание параметровРедактировать
Выходное напряжение проекта, выходной ток.Диапазон аналогового выхода: от DC-10 до 10 В.
Сопротивление внешней нагрузки от 2 кОм до 1 МОм: от 0 до 20 мА
Цифровой выходной подписанный 16-битный двоичный
Логарифмические достоверные биты: 11 битов и биты знаков (1 бит)
Резолюция 5 МВ (10 В×1/2000)20mA{20mA×1/1000}
Общая точность±1%
Полный масштаб 10 В)±1%
(Полная шкала 20 мА) Скорость преобразования 4 канала 2,1 мс (изменение количества используемых каналов не меняет скорость преобразования) Изоляция между аналоговыми и цифровыми цепями Фотоэлектрическая изоляция Изоляция трансформатора постоянного/постоянного тока Источник питания основного блока Отсутствие изоляции между аналоговыми каналами Горячие клавиши на рабочем столе.
Подробное описаниеРедактировать
МицубисиFX2N-4DA имеет 4 выходных канала.Обеспечивает 12-битный цифровой вход с высокоточным разрешением.Скорость преобразования составляет 2,1 мс/4 канала, и изменение количества используемых каналов не повлияет на скорость преобразования.Выходной сигнал может иметь форму напряжения или тока.Выбор зависит от проводки.При выходе напряжения выходные сигналы двух аналоговых выходных каналов составляют 0–10 В постоянного тока и 0–5 В постоянного тока;на токовом выходе они составляют 4–20 мА постоянного тока.Разрешение составляет 2,5 мВ (0–10 В постоянного тока) и 4 мкА (4–20 мА).Характеристики цифро-аналогового преобразования можно регулировать.Для этого модуля требуется 8 точек ввода-вывода. Применимо к подсериям FX1N, FX2N, FX2N.Остальные характеристики аналогичны FX2N-2DA.
Передача данных между базовым блоком программируемого контроллера и FX2N-4DA также осуществляется с помощью инструкций FROM/TO.Операции чтения и записи выполняются в буферном регистре BFM FX2N-4DA. Буферная область состоит из 32 16-битных регистров, пронумерованных BFM﹟0~﹟31.
