Modbus-Rtu 4th Road Releble Module Four Road 32F030 Одно-чип-машина RS485 Communication TTL
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Этот продукт имеет только следующее описание материалов без технической поддержки!Клиенты, которые не используют его с осторожностью.Спасибо за Ваше понимание!Спасибо!
Без предоставления поддержки вторичной разработки, зарезервирован только порт загрузки.
Ни одна из схематических схем и печатной платы не предоставляется.Было обнаружено, что приведенные ранее панели имеют копию доски.
После этого такие продукты для защиты нашего оригинала.Ничего.Простите меня!ПересечениеПересечение
Расстояние между отверстиями панели и отверстием составляет 67 мм с одной стороны, а сторона 77 мм
Общение реле: Multi-Machine Network 485 Communication, на основе протокола MBDBUS-RTU, почтовый адрес по умолчанию составляет 1, пользователи могут изменить адрес с помощью инструкции
In1 -in4 -переключатель подключения Через 485 чтение и состояние переключения, он не используется выходом реле управления входным элементом.
Примечание: IN1-I не могу подключить 220V (некоторые покупатели допустят эту ошибку)
Ниже приведен метод проводки:
IN1 - GND (по умолчанию высокий уровень, низкий уровень после подключения коммутатора) Инструкции по отправке компьютера для чтения и состояния переключения.
IN2 -GND (по умолчанию -высокий уровень, низкий уровень после подключения коммутатора) Компьютер отправляет инструкции для чтения состояния коммутатора.
IN3 -GND (по умолчанию высокий уровень, низкий уровень после подключения коммутатора).
IN4 -GND (по умолчанию -высокий уровень, низкий уровень после подключения коммутатора) Компьютер отправляет инструкции для чтения состояния коммутатора.
Размер: 76 мм*67 мм*17,5 мм
Ресурсы совета:

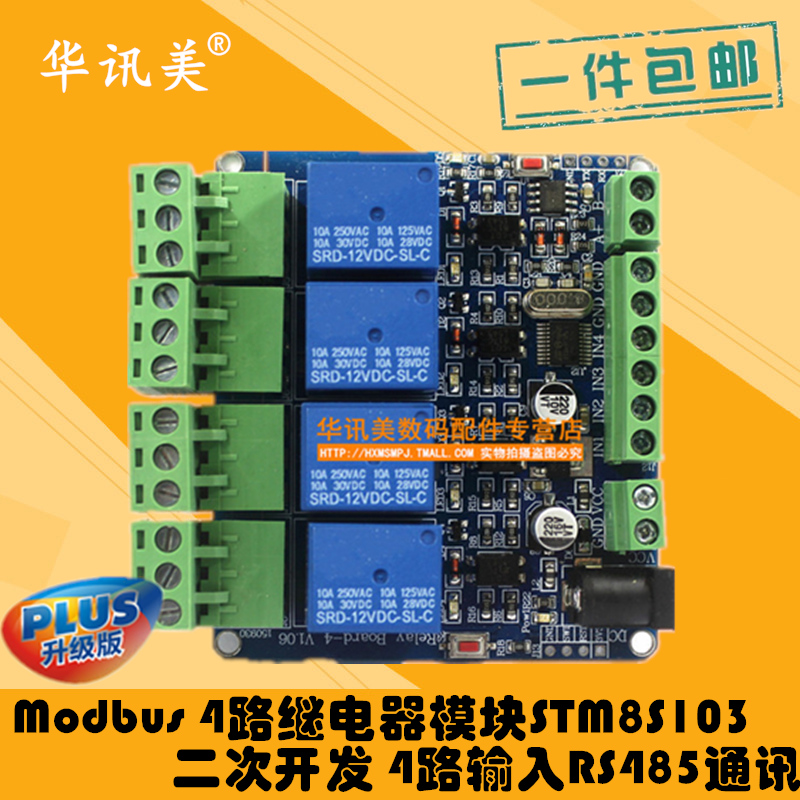

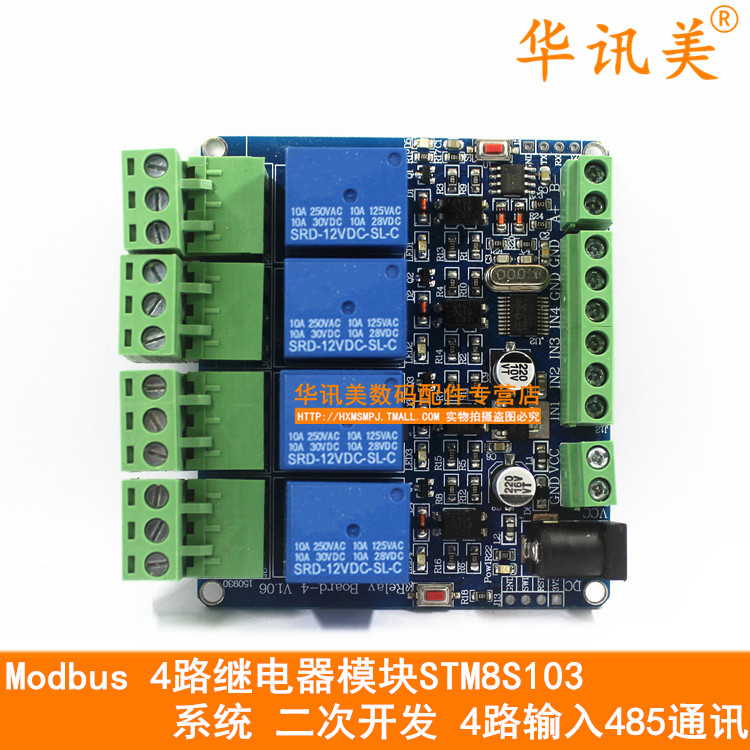

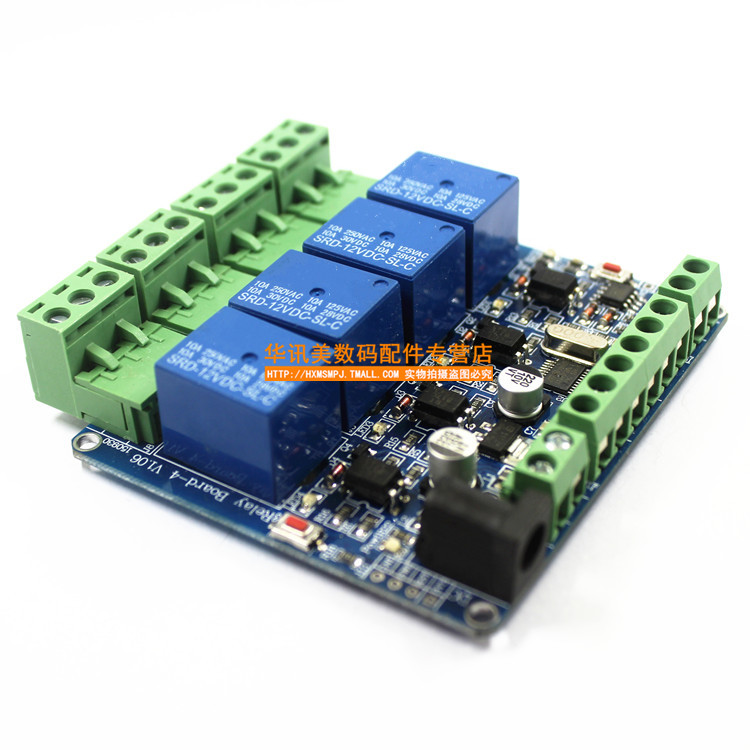

1. Кнопка сброса S1
2. Светодиод D5 Run Индикатор
Инструкции по управлению Введите групповую общую загрузку.
1. 4 Выход с расслаблением маршрута (один част, другой всегда закрыт)
2. HK32F030MF4P6.
3. 4 Выход реле изоляции световой связи
4.4 Огни индикатора с замкнутым светодиодом RELAY
5. Круглый интерфейс постоянного тока, с терминальным интерфейсом DC.Удобный питание (напряжение питания 5 В или 12 В Решил в соответствии с напряжением эстафеты)
6. 4 Входной интерфейс (вход сухого узла, пассивный вход, подключение с GND)
7. RS485 Интерфейс связи на всем пути.
8. Индикатор мощности
9. Пользовательский светодиодный свет
10Кнопка сброса
11. Один интерфейс загрузки плавания (Stlink-V2 Загрузите программу, пользователи могут разработать программу во второй раз)
Средняя программа разработки основной схемы
1. LED Pick -Up пользовательский светодиод
2. TX RX Участок 485 порт и игла TTL
3.KEY Пользовательская кнопка (красная кнопка слева)
4.EN 485 Используйте конец
5.IN1 -IN4 Входной порт напрямую подключен к терминалу
6.K1 -K4 Реле вывод управления
7. SWIM Программа сжигания J13
Не предоставляйте код модбуса источника
Modbus RTU Инструкция по общению:
Модбус RTU Инструкция
Поттер ставка: 9600 8 NONE 1
Этот реле модуль может общаться в нескольких сетях, а адрес связи устанавливается последовательными инструкциями.(Предоставлено сетевым диском коммуникации)
Почтовый адрес модуля ретрансляции по умолчанию установлен на 1, а инструкции по эксплуатации последовательного порта:
Примечание. Следующие конкретные инструкции по тестированию передаются в сеть в сеть
Функция инструкции:
1. Установите адрес 2. Прочтите адрес 3. Прочитайте версию программного обеспечения 4. Прочитайте аппаратную версию
Инструкция по выводу:
Modbus-Rtu Инструкции по общению:
16 -я иммиграционная отправка
Гексизант получает
Шаги:
1. Установка программного обеспечения Коэффициент связи бод
2. Установите адрес (адрес устройства, используемый в связи, адрес по умолчанию равен 01)
/*******************************************************************/
Адрес настройки: 01
00 06 40 00 00 01 5c 1b
Адрес настройки: 02
00 06 40 00 00 02 1c 1a
Читать адрес
00 03 40 00 00 01 90 1b
00 06 40 02 00 00 3c 1b
00 06 40 02 00 01 fc 4b
Читать адрес
00 03 00 00 00 01 85 db
возвращаться:
00 03 02 00 01 44 44 // 01 - адрес
/*******************************************************************/
/*******************************************************************/
Значение каждого представителя каждого байта:
[Адрес 1]
//--------------------------------------------
№ 1 Реле включается: 01 05 00 01 01 00 9d 9a
Байт 1: адрес
Байт 2: Какая функция?
Байт 3 4: Адрес регистрации
Байт 5 6: данные регистрации
Байт 7 8: проверка CRC
//==============================================================
[Адрес 1]
//--------------------------------------------
№ 0 Реле включен: 01 05 00 00 FF 00 8C 3A
№ 0 Реле закрыто: 01 05 00 00 00 CD CA
//--------------------------------------------
№ 1 Реле включается: 01 05 00 01 FF 00 DD FA
№ 1 Реле закрыто: 01 05 00 01 00 00 9c 0a
//-------------------------------------------
№ 2 Реле открывается: 01 05 00 02 FF 00 2D FA
№ 2 Реле закрыто: 01 05 00 02 00 00 6c 0a
//-------------------------------------------
Реле № 3 включено: 01 05 00 03 FF 00 7C 3A
№ 3 Реле закрыто: 01 05 00 03 00 00 3D CA
//======================================================================
/**********************************************************************/
Прочтите все статус ввода интерфейса
Отправить: 01 02 00 00 00 08 79 куб. // Читать 8 входных состояний
Возврат: 01 02 01 00 A1 88
Полностью потушить Яркий
Инструкции по чтению:
Читать 1 состояние канала [In1] 2 Канала.
Прочтите все статус интерфейса ввода
-|-_-|-
