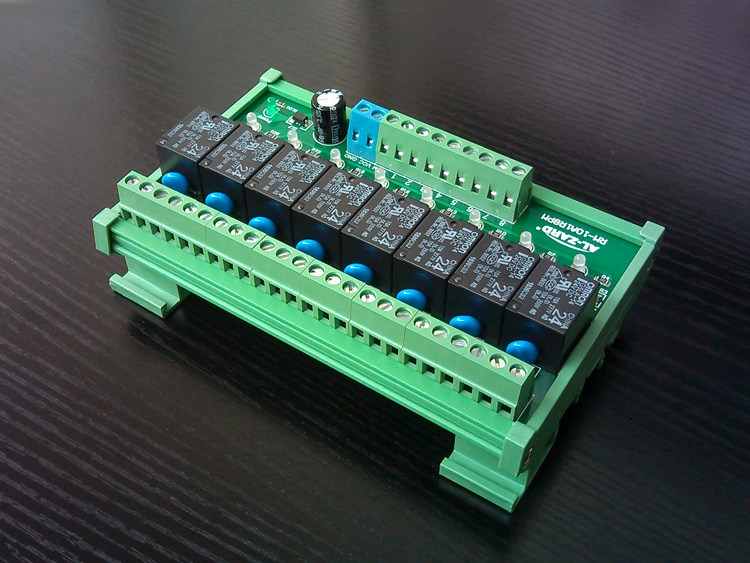

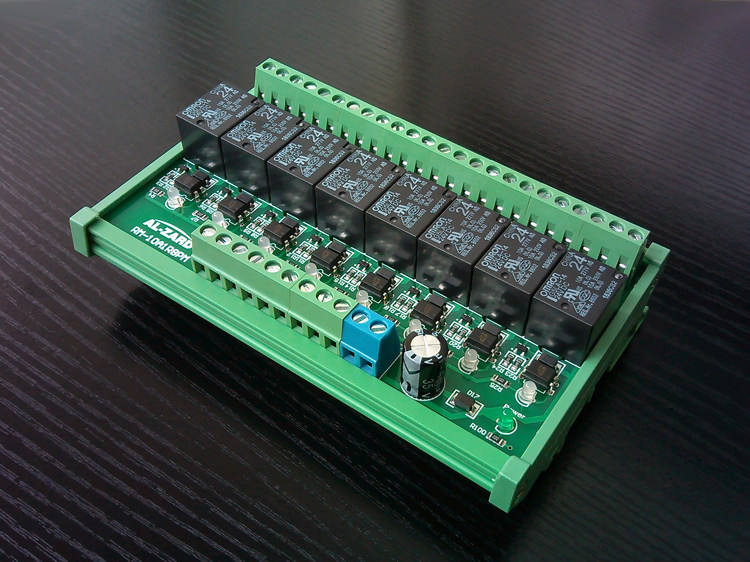

8 -часная модуль реле Оптоэлектроника плата управления изоляцией может контролироваться с помощью однопроизводительного микрокомпьютера PLC
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Модуль, 5v, 5v
- Модуль, 5v, 12v
- Модуль, 5v, 24v
- Модуль, 12v, 12v
- Модуль, 12v, 24v
- Модуль, 24v, 24v
- Сигнал 3.3V, этот модуль питается на 5 В
- Сигнал 3.3V, этот модуль питается на 12 В
- Сигнал 3.3V, этот модуль питается на 24 В
- Пожалуйста, свяжитесь с обслуживанием клиентов
| Цвет: | Модуль, 5v, 5v, Модуль, 5v, 12v, Модуль, 5v, 24v, Модуль, 12v, 12v, Модуль, 12v, 24v, Модуль, 24v, 24v, Сигнал 3.3V, этот модуль питается на 5 В, Сигнал 3.3V, этот модуль питается на 12 В, Сигнал 3.3V, этот модуль питается на 24 В, Пожалуйста, свяжитесь с обслуживанием клиентов |
1. Обзор модуля:
1. В связи с закрытием завода Omron в Сучжоу данное изделие было заменено новым оригинальным реле Matsukawa (833H-1C-C).
2. Входной сигнал совместим с NPN и PNP.
3. Каждое реле оснащено группой обычно открытых и обычно закрытых.
4. Каждый входной терминал принимает модуль оптоэлектронного выделения для эффективной защиты безопасности контрольного терминала;
5. Проводка:VCC и GND — это порты питания этого модуля, и их следует подключать в соответствии с указанным напряжением.COM подключен к общему полюсу клеммы управления сигналом, а 1-8 подключены к различным сигналам управления;Обычно закрытый и обычно открытый символ отображается с первого взгляда.
6. Высокие текущие клеммы могут использоваться для контроля нагрузки 220V 10A (максимум).
7. Чистый вес модуля: 250 грамм.
8,Размер модуля: 133*86*40 мм (длина*ширина*h)Сущность

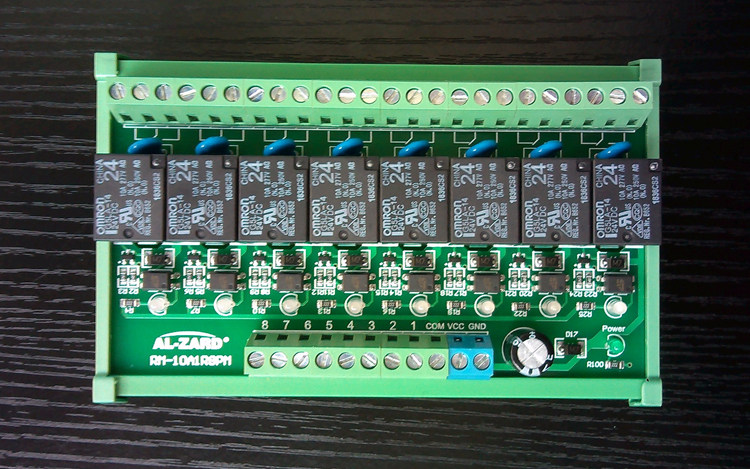

2. Модуль проводной терминал и определение:
3. Схематическая схема внешнего электрического соединения модуля (этот модуль может управлять электрическими приборами с напряжением ниже 250 В и ниже 10А. Ниже приведен пример управления электрическими приборами 220 В переменного тока):
1. Ручной контроль:
или
2. Управление выходными режимами NPN, такими как микроконтроллер или ПЛК:
3. Управление выходными режимами PNP, такими как микроконтроллер или ПЛК:
