12-я дорога Двенадцатая дорога 10A модуль реле модуля выходная пластина Расширение RM-10A1R12P
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 24V
- 12V
| Цвет: | 24V, 12V |

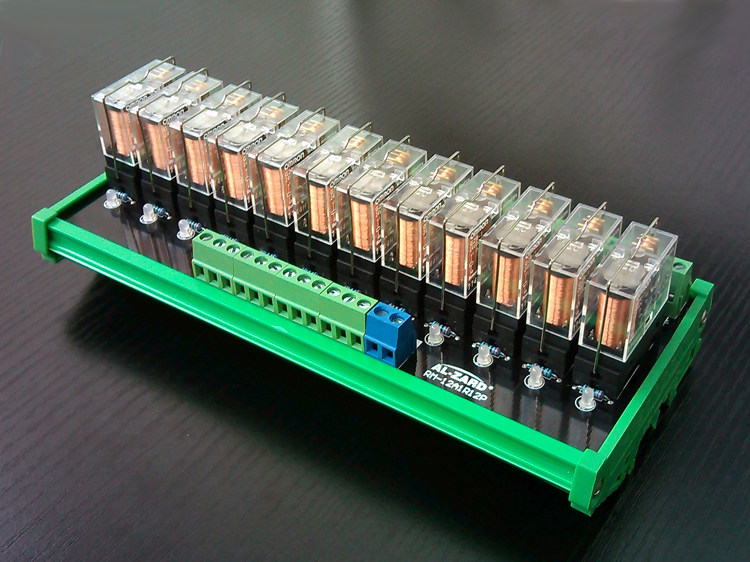

1. Обзор модуля:
1. Используйте новое оригинальное реле Omron (G2R-1), и один фальшивый человек компенсирует десять.
2. Входной сигнал управления совместим с NPN и PNP.
3. Каждое реле оснащено группой обычно открытых и обычно закрытых.
4. Входной конец оснащен индикаторами биполярного состояния двенадцать каналов.
5. Проводка: COM подключается к общему полюсу терминала управления сигналом, 1-C подключается к каждому контрольному сигналу;Подключитесь к контролируемому входному клемму электрического напряжения(Номер хвостаIПолем, 11-C1 является нормально закрытым выходным терминалом реле (номер хвоста 1), а 12-C2-обычно открытый выходной терминал реле (номер хвоста-2).
6. Устройство в бортовой дуге на выходном конце эффективно продлевает срок службы реле.Высокие текущие клеммы могут контролировать нагрузку 220V 10A (максимум).
7. Чистый вес модуля: 470 грамм.
8,Размер модуля: 191*86*65 мм (длина*ширина*h)Сущность
2. Схематическая диаграмма внутренней структуры модуля:
3. Схематическая схема внешнего электрического соединения модуля (взятие первого и второго канала 8-канального модуля в качестве примеров, а методы соединения других каналов одинаковы):

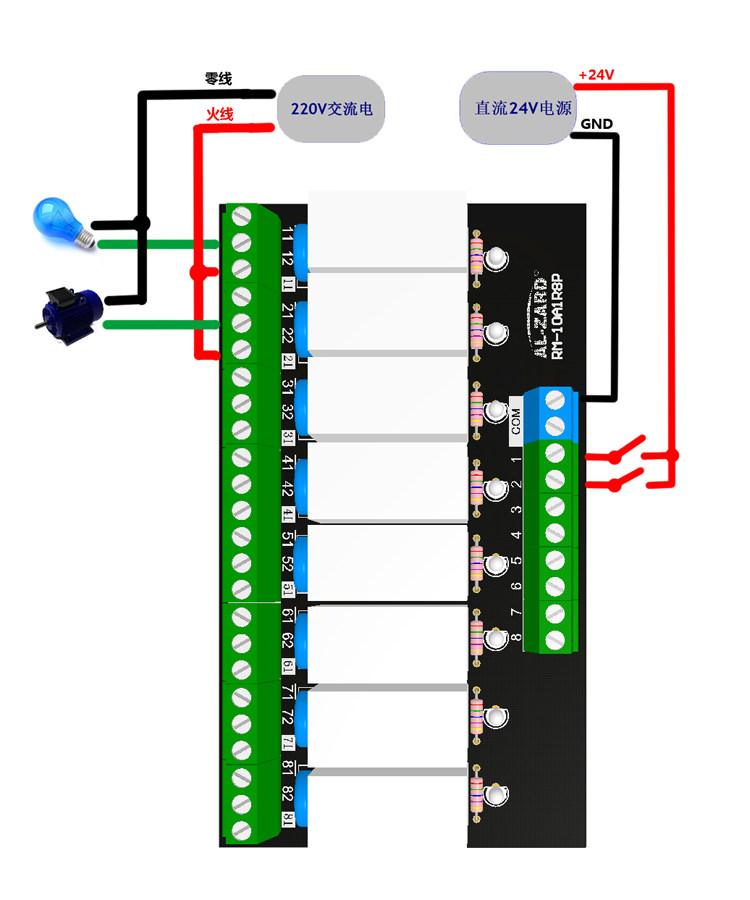

1. Ручной режим управления:

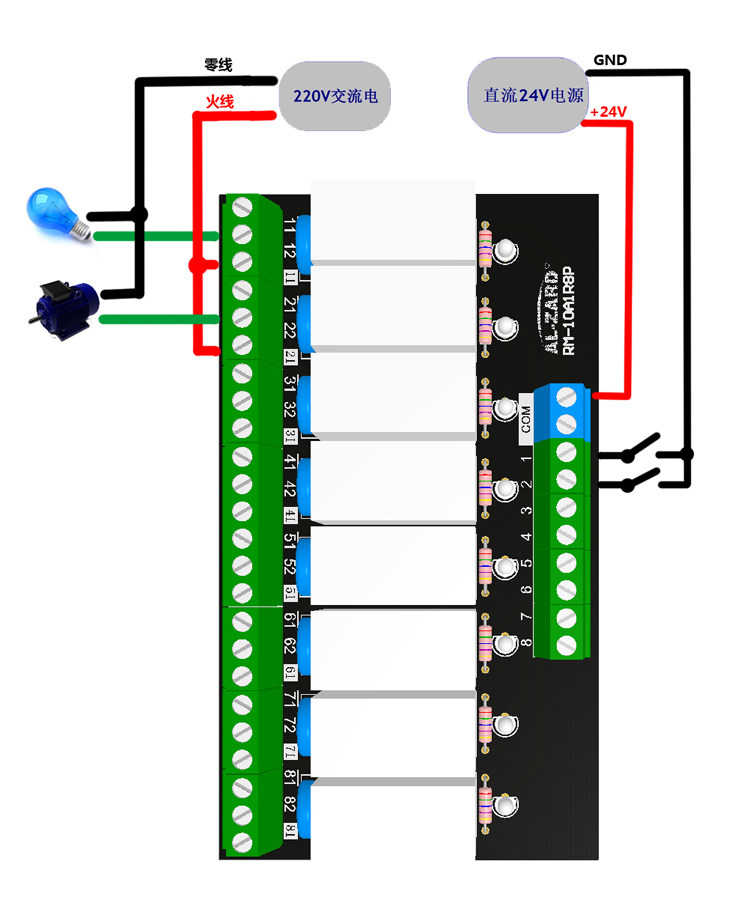

2. PLC (NPN) Режим управления:

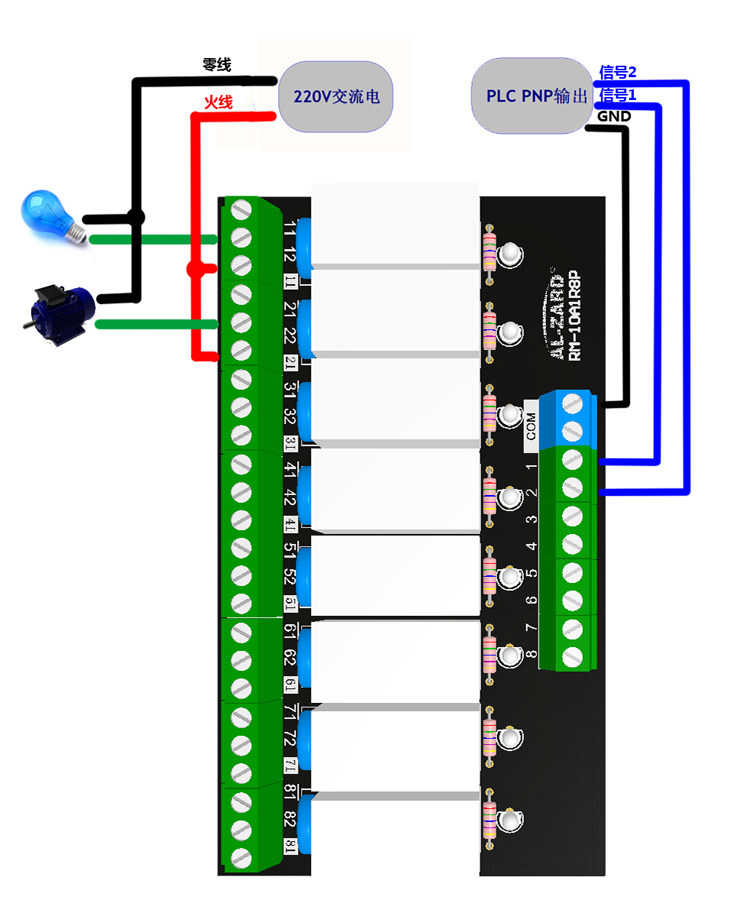

3. PLC (PNP) Режим управления:
