FX1N FX2N Контроллер ПЛК Haichengtong бытовой модуль ПЛК Система управления промышленной автоматизацией
Цена: 5 494-9 267руб. (¥260)
Артикул: 40369255899
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:SMART无锡飞腾科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- 3U-60 мр (вывод реле)
- 3U-40 мр (вывод реле)
- 3U-40MT (4 Импульс
- 3U-40MT (6 Импульс
- 3U-60MT (6 Pulse Output)
- 3U-32MR (выход реле)
- 3U-32MT (6 Импульс
Выберите размер / комплектацию
- Световая доска не имеет оболочки
- +Чистый порт
- Выбранная установка+RS485 связь
- +Оболочка+моделирование+вечный календарь
- +Оболочка+аналоговое количество
- +Оболочка
Добавить в корзину
Другие товары этого продавца
¥330.26 955руб.
¥56011 766руб.
¥1402 959руб.
¥601 268руб.
| Дополнительный элемент: | +Оболочка, +Оболочка+аналоговое количество, +Оболочка+моделирование+вечный календарь, Выбранная установка+RS485 связь, Световая доска не имеет оболочки, +Чистый порт |
| Цвет: | 3U-40 мр (вывод реле), 3U-40MT (4 Импульс, 3U-40MT (6 Импульс, 3U-60 мр (вывод реле), 3U-60MT (6 Pulse Output), 3U-32MR (выход реле), 3U-32MT (6 Импульс |
Мы не японские моторные продукты. Мы домашние и саморазвитые контроллеры ПЛК.
Разрушение монополии, инновации и самооценка, самостоятельно! Прилагайте все усилия, чтобы создать свет бутик -домашних продуктов!
По умолчанию доставка 3U модель PLC

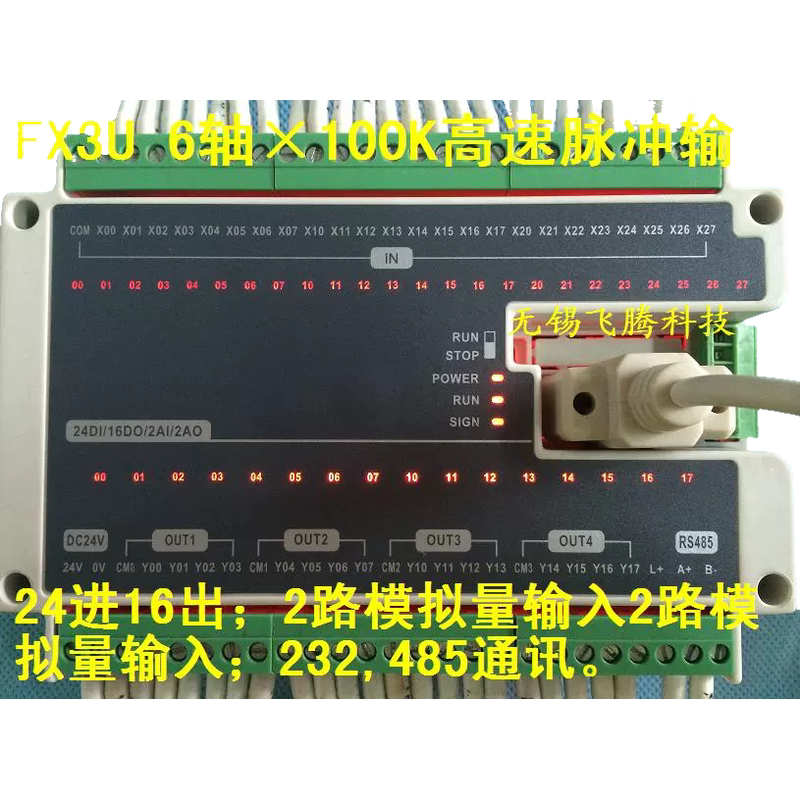

| Аппаратные особенности | ||
|---|---|---|
| Проект | производительность | Примечание |
| Введите X. | X0 ~ x27 24:00 5ma входной ток | Вход низкого уровня эффективен |
| Вывод Y. | Y0 ~ y17 16 баллов DC24V 1a Выходной ток, выход NPN действителен | C00 ~ C03 действителен для низкого потенциала |
| Выходная пульсовая выход (100 кГц) | Y0 ~ y5 6 баллов (не поддерживайте интерполяцию) Поддержите шестую дорогу -пульс на 100 кГц одновременно, независимо друг от друга | PLSY, PLSR, PWM, PLSV, ZRN, DRVI, DRVA |
| Вход импульса с высокой скоростью (8 кГц) | X0 ~ x5 6 часов | C235~C255 |
| Вход моделирования | Ad1 ~ ad2 0-10v вход*2 канал GND является входным нулевым потенциалом, а сигнал+5V предоставляется для внешнего потенциометра внешнего точности Напряжение 0-10V соответствует D811*Регистрации 0 ~ 4095 значения, нет от/до инструкции | D8112~D8113 |
| Аналоговый выход | DA1 ~ DA2 0-10V Вывод*2 канал GND - выходной нулевой потенциал D811*Регистр 0 ~ 4095 Многочисленные терминалы 0-10 В | D8116~D8117 |
| Интерфейс связи | 1.232 (порт программирования) 2.485 интерфейс (необязательно) | Поддержка RS, RS2 Инструкция |
Ресурсы мягких компонентов | |||
Проект | производительность | Примечание | |
| Номер ввода | X0-x7 24 вход | ||
| Номер выходной точки | Y0-Y5 16 Вывод | Выход транзистора | |
| Программная память | 64000 шагов | FX3U (по умолчанию) | |
| Вспомогательная реле м | Вообще используйте | M0 ~ M383 384 балла | |
| Власть | M384 ~ M7999 1024 балла | ||
| Состояния | Власть | S0 ~ S999 1000 баллов | STL/SFC посвящен |
| Таймер т | 100ms | T0 ~ T199 200 баллов (0,1 ~ 3276,7 секунд) | |
| 10ms | T200 ~ T245 46 баллов (0,01 ~ 327,67 секунд) | ||
| 1 мс накоплен | T246 ~ T249 4 балла (0,001 ~ 32,767 секунды), чтобы сохранить электричество и сохранить | ||
| Накапливалось 100 мс | T250 ~ T255 6 баллов (0,1 ~ 3276,7 секунды) Потеря мощности | ||
| Счетчик | 16 -бит режима увеличения | C0 ~ C15 16 баллов (0 ~ 32767 счетчик) | |
| 16 -бит режима увеличения (поддерживается) | C16 ~ C199 184 балла (0 ~ 32767 счетчик) | ||
| 32 -бита | C200 ~ C219 20 баллов (-2147483648 ~+2147483647 COUNT)) | ||
| 32 -бит увеличение или уменьшение подсчета | C220 ~ C234 15 баллов (-2147483648 ~+2147483647 COUNT) | ||
| Высокий счетчик | C235 ~ C255 Потеря мощности | ||
| Регистр данных d | 16 -бит универсальный | D0 ~ D127 128 баллов | |
| 16 -бит для использования | D128 ~ D2047 1920 | ||
| 16 Специальное использование | D8000 ~ D8255 256 баллов | ||
| 16 -бит Место | V0 ~ V7, Z0 ~ Z7 16 баллов | ||
| указатель | CJ, использование филиала вызовов | P0 ~ P127 128 баллов | |
| Введите прерывание, временное прерывание | I0 ** ~ i5 ** 6 часов | ||
| Вложенное | MC/MCR Main Control Использование | N0 ~ n7 8 часов | |
| Таблица инструкций приложения | |||||
|---|---|---|---|---|---|
1. Программный поток | 2. Передача. Сравните | ||||
| 00 | CJ | Условие Прыжки | 10 | CMP | сравнивать |
| 01 | CALL | Sub -программа вызов | 11 | ZCP | Сравнение интервала |
| 02 | SRET | Подпрограмма возврат | 12 | MOV | Передавать |
| 03 | IRET | Прерывать возврат | 13 | ||
| 04 | EI | Прерывание включить | 14 | ||
| 05 | DI | Прерывать | 15 | BMOV | Пакетная передача |
| 06 | FEND | Основная программа заканчивается | 16 | ||
| 07 | WDT | Мониторинг таймера | 17 | ||
| 08 | FOR | Диапазон петли начинается | 18 | BCD | Преобразование BCD |
| 09 | NEXT | Конец диапазона петли | 19 | BIN | Бинарное преобразование |
3. Четыре. Логические операции | 4. Циркуляция и смещение | ||||
| 20 | ADD | Два -в методе и плюс ○ | 30 | ||
| 21 | SUB | Бинарное вычитание | 31 | ||
| 22 | MUL | Бинарное умножение | 32 | ||
| 23 | DIV | Метод бинарного удаления | 33 | ||
| 24 | INC | Бинарный плюс 1 | 34 | SFTR | Правильная смена |
| 25 | DEC | Бинарное сокращение 1 | 35 | SFTL | Левша |
| 26 | WAND | Логическое слово и | 36 | ||
| 27 | WOR | Логика или | 37 | ||
| 28 | WXOR | Логический персонаж | 38 | SFWR | Смещение |
| 29 | 39 | SFRD | Сдвиг | ||
5. Обработка данных | 6. Лечение высокой скорости | ||||
| 40 | ZRST | Партия сброса | 50 | REF | Введите обновление вывода |
| 41 | DECO | Декодировать | 51 | ||
| 42 | ENCO | кодирование | 52 | MTR | Матричный ввод |
| 43 | 53 | HSCS | Положение сравнения (счетчик с высокой скоростью) | ||
| 44 | 54 | HSCR | Сравнительный сброс (счетчик высокой скорости) | ||
| 45 | 55 | ||||
| 46 | 56 | SPD | Расчет плотности пульса | ||
| 47 | 57 | PLSY | Импульсный выход | ||
| 48 | 58 | PWM | Выход регулировки ширины пульса | ||
| 49 | 59 | PLSR | Пояс и замедляющий импульс | ||
7. Удобная инструкция | 8. Внешнее оборудование IO | ||||
| 60 | IST | Инициализация состояния | 70 | ||
| 61 | 71 | ||||
| 62 | 72 | ||||
| 63 | 73 | ||||
| 64 | 74 | ||||
| 65 | 75 | ||||
| 66 | ALT | Альтернативный выход | 76 | ||
| 67 | RAMP | Сигнал наклона | 77 | ||
| 68 | 78 | ||||
| 69 | 79 | ||||
9. Периферийное устройство Ser | |||||
| 80 | RS | Передача серийных данных | |||
| 81 | PRUN | 8th -In -продукта передачи | |||
| 82 | ASCI | HEX→Преобразование ASCII | |||
| 83 | HEX | ASCII→Хекс -обращение | |||
| 84 | CCD | Проверьте код | |||
| 85 | VRRD | Потента читал | |||
| 86 | VRSC | Потента читал | |||
| 87 | |||||
| 88 | PID | Операция PID | |||
| 89 | |||||
10. позиционирование | 11. Сравнение условий | ||||
| 150 | 224 | LD= | (S1)=(S2) | ||
| 151 | 225 | LD> | (S1)>(S2) | ||
| 152 | 226 | LD< | (S1)<(S2) | ||
| 153 | 228 | LD<> | (S1)≠ (S2) | ||
| 154 | 229 | LD ≦ | (S1) ≦ (S2) | ||
| 155 | 230 | LD ≧ | (S1) ≧ (S2) | ||
| 156 | ZRN | Оригинальный сброс точки | 232 | AND= | (S1)=(S2) |
| 157 | PLSV | Регулируемый выход импульса | 233 | AND> | (S1)>(S2) |
| 158 | DRVI | Относительное позиционирование | 234 | AND< | (S1)<(S2) |
| 159 | DRVA | Абсолютное позиционирование | 236 | AND<> | (S1)≠ (S2) |
| 237 | И ≦ | (S1) ≦ (S2) | |||
| 238 | И ≧ | (S1) ≧ (S2) | |||
| 240 | OR= | (S1)=(S2) | |||
| 241 | OR> | (S1)>(S2) | |||
| 242 | OR< | (S1)<(S2) | |||
| 244 | OR<> | (S1)≠ (S2) | |||
| 245 | Или ≦ | (S1) ≦ (S2) | |||
| 246 | Или ≧ | (S1) ≧ (S2) | |||
Номер плавающего заглавного значения | |||||
| 110 | ECMP | Два -ин -приводящее сравнение плавучих точек -точек | 127 | ESQR | 2 -й -In -Made -точечный номер кайфанга |
| 111 | EZCP | Сравнение диапазона диапазона номеров с двумя плавающими темпами | 129 | INT | 2 -й -In -Made→Преобразование целых чисел бина |
| 118 | EBCD | 2→Преобразование номеров десятичных плавучих точек | 130 | SIN | 2 -й -In -Made -точечный номер |
| 119 | EBIN | 10→Преобразование номеров бинарных плавучих точек | 131 | COS | 2 -й -In -Made -Ploating -point COS Operations |
| 120 | EADD | 2 -й -In -Made -точечный номер плюс расчет | 132 | TAN | 2 -й -In -Made -точечный номер |
| 121 | ESUB | 2 -й -в -приготовленные операции вычитания с плавающей запятой | |||
| 122 | EMUL | 2 -й -In -Made -Ploating -точечный чисел операции умножения | |||
| 123 | EDIV | 2 -й -в -приготовленной операции метода разделения плавающей запятой | |||
