2,3 дюйма 1-4-битного 5-значного 5-значного 5-значного модуля светодиодного модуля 595 Статический драйвер Нанчанг Ришэн Электроника
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 4 в одном зеленом
- 4 в одном, вторая точка зеленая.
- 6 -бит
- 2 в одном
- 5 в одном
- 6-значный, интегрированный со второй точкой
| Цвет: | 4 в одном, вторая точка зеленая., 4 в одном зеленом, 1 человек, 2 в одном, 3 -bit, 4 в одном, 4-значный, интегрированный со второй точкой, 5 в одном, 6-значный, интегрированный со второй точкой, 6 -бит |
Физический магазин и интернет-магазин работают одновременно. Количество товаров может отличаться от фактического. Пожалуйста, свяжитесь с продавцом, прежде чем фотографировать.

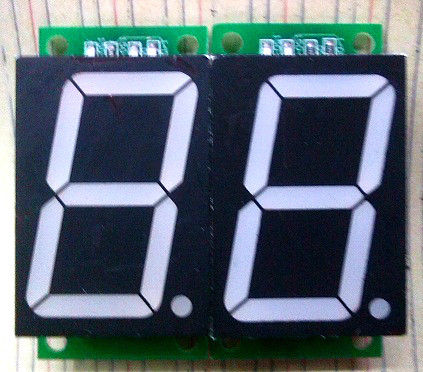

2,3-дюймовый цифровой ламповый модуль, модуль светодиодного дисплея, драйвер 595 + 2003, бесплатный кабель 5P

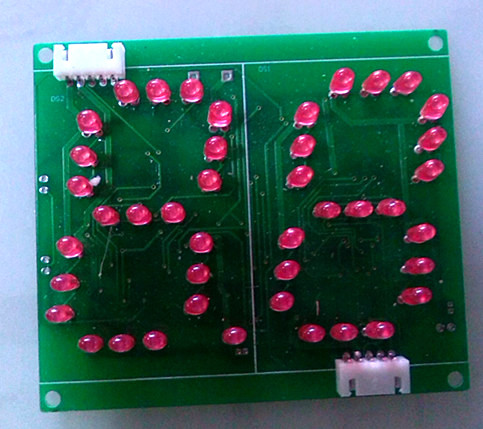

Наружная версия (подключаемый тип)
1. Модуль использует сдвиговый регистр 595 + цифровую трубку драйвера 2003 для статического отображения и требует только 3 портов ввода-вывода микроконтроллера.
МодульМожетРазличные размеры цифровых ламповых модулей образуют цифровой дисплей. Несколько модулей могут быть каскадно соединены с помощью 5-жильных кабелей.
нитьПодобрать
2. Рабочее напряжение модуля 12 В.
3. Размер цифровой трубки:70x48 mm 57mm(высота 1 бит x ширина слова),Толщина с заглушкой 3 см.
4. КаждыйМодуль управляется буферной ИС, каскадный сигнал стабилен.
Загрузка данных:
https://pan.baidu.com/s/1sksIAEp пароль: cig9
На выбор также доступны 1,2 дюйма, 1,5 дюйма, 1,8 дюйма, 2,3 дюйма, 3,0 дюйма, 4,0 дюйма, 5,0 дюйма, 8,0 дюйма, 10,0 дюйма и 12,0 дюйма.
Пожалуйста, прочитайте все следующее содержимое, прежде чем принять решение о размещении заказа.
По умолчанию используется Yunda Express, а по умолчанию — сбор в SF Express.

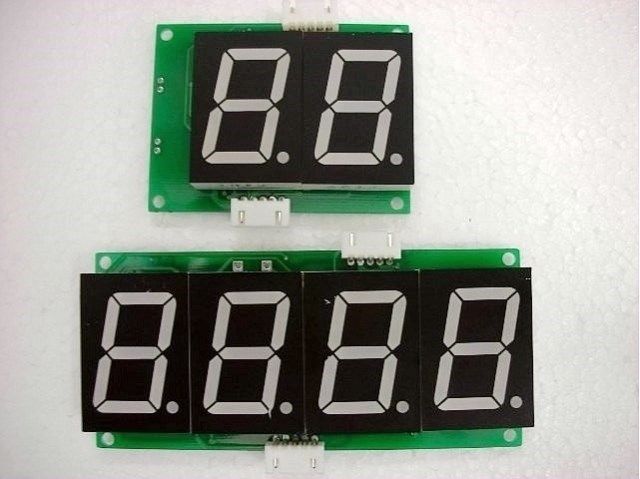

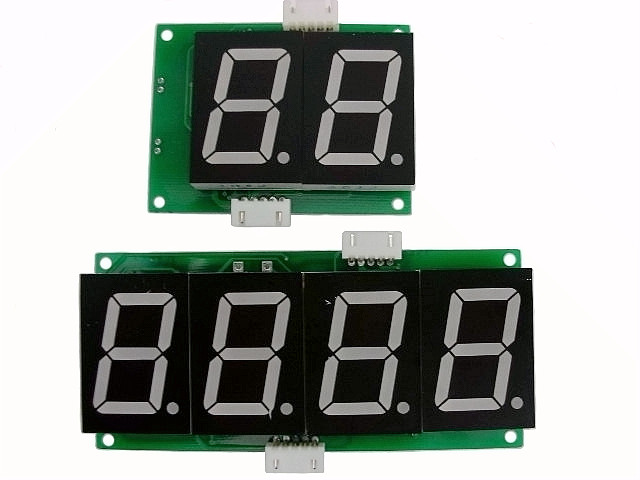

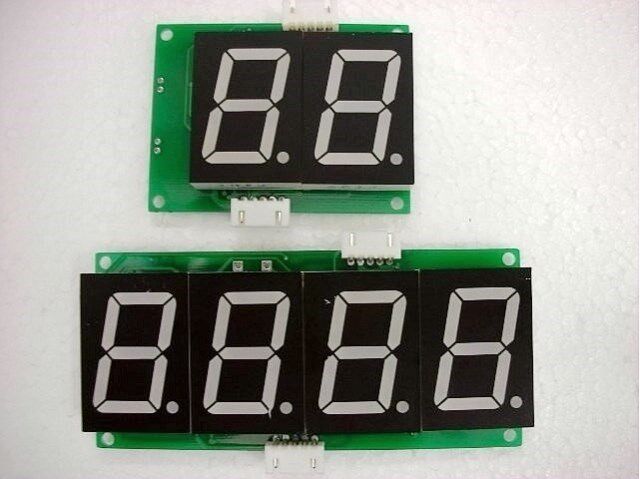

2,3-дюймовый в настоящее время имеет внутренние (цифровые трубки) и внешние модули (подключаемые модули высокой яркости). Внутренний модуль подходит для использования при внутреннем освещении, а наружный модуль подходит для уличного освещения или внешних коридоров.
5 входных и 5 выходных контактов, 3 из которых sclk 74hc595, rclk ,данные, плюс GND, 12v
Модуль представляет собой 3-проводной интерфейс spi, время: исходное состояние: sck=0; rck=0, n байт от старшего байта к младшему, побитно до ser, 1 бит за проход, ск Высокий импульс один раз (sck=1;sck=0;сдвиг), завершено n*8 бит, один раз высокий импульс rck (rck=1;rck=0;выход защелки), обратите внимание, что микроконтроллер и модуль должны иметь одно и то же заземление (GND).
Может комбинироваться с цифровыми ламповыми модулями разных размеров для формирования цифрового дисплея.,Для использования между несколькими модулями5Основные провода могут быть соединены последовательно,Однако некоторые 1-битные модули не имеют буферной микросхемы и имеют плохие возможности каскадирования. Старайтесь не использовать 1-битные модули постоянно для каскадирования.
Удобная стандартизация цифрового дисплея,74hc595каскад+uln2003водить машину
Внутренние модули имеют клей ПВА.,Красный клей2вид,Случайная доставка,Если вы укажете белый клей или красный клей,Пожалуйста, свяжитесь с магазином
Каждый модуль имеет буферicдрайвер, каскадная стабильность сигнала

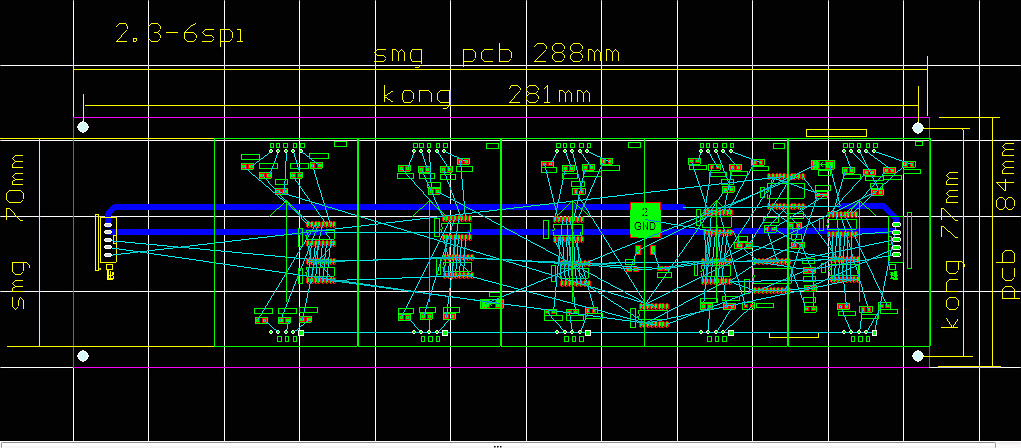

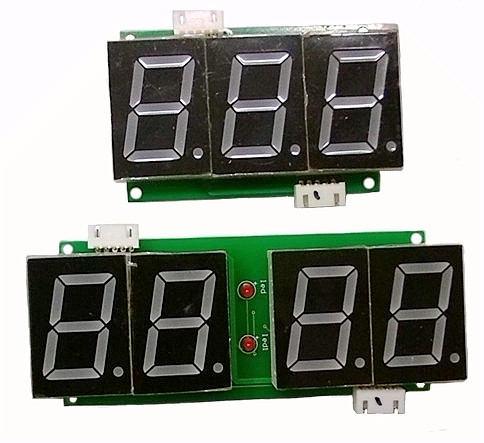

Плата агрегата (1-4 позиции в помещении,Секунды 4 цифры5 типов, в настоящее время существует 2 типа и 1 тип для наружного использования, каждая плата устройства имеет 1 5-жильный канал передачи данных)

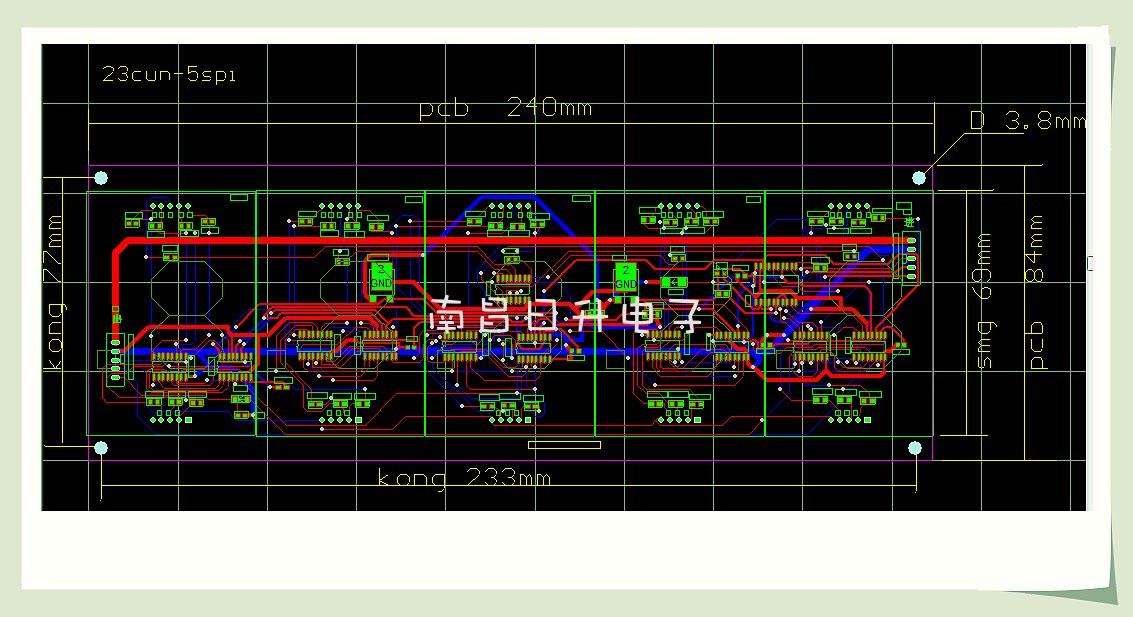

Технические характеристики (Внутренний) Одиночная цифровая трубка Высота x Ширина 8 символов в высоту (наружный) высота печатной платы x ширина Высота персонажа
2.3дюйм/бит 70x48 mm 57mm 82x47.5mm 58.4mm
Можно каскадно и плавно соединить
