5 -В -1 ультразвуковой модуль/компенсация температуры полосы/51 Системная плата/Программа подачи/схематическая схема
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скачать https://pan.baidu.com/s/1nvic27n
https://pan.baidu.com/s/1UQPjPtOb0jM-KlTUwpxWBQ

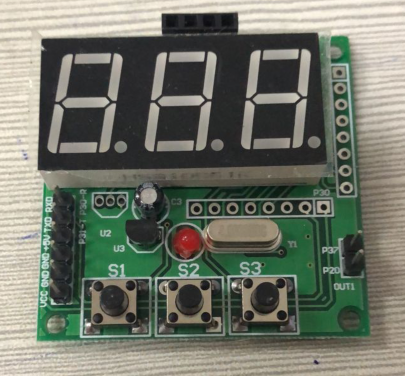

Ультразвуковой дисплейный модуль, системная плата микроконтроллера STC, полностью совместимая с серией 51.

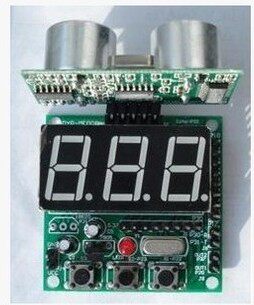

Идеальное сочетание: системная плата микроконтроллера + модуль ультразвукового дальномера.
Функции:
1. Модуль дисплея эквивалентен небольшой системной плате микроконтроллера. Он использует STC10F04 и полностью совместим с микроконтроллером 51. Его можно загрузить и отладить напрямую, используя схему последовательного порта 232. Он имеет выходные контакты порта ввода-вывода, функции кнопок и функции трехзначного цифрового дисплея.
2. Расстояние можно измерить напрямую с помощью нашего ультразвукового модуля измерения расстояния, а функцию сигнализации можно установить, установив расстояние.
3. Принесите цепь компенсации температуры DS18B20 (не нужно подключать 1820}
4. Может предоставить принципиальную схему программы измерения дальности и системного дисплея.
5. Широкий рабочий диапазон напряжения постоянного тока: 5-12 В.
6. Вы можете использовать этот системный модуль для демонстрации множества программ и загрузить его для облегчения отладки.
7. Размер платы: 44*44 мм.
Функции:
1. Модуль дисплея эквивалентен небольшой системной плате микроконтроллера. Он использует STC10F04 и полностью совместим с микроконтроллером 51. Его можно загрузить и отладить напрямую, используя схему последовательного порта 232. Он имеет выходные контакты порта ввода-вывода, функции кнопок и функции трехзначного цифрового дисплея.Две клеммы переключающего выхода также имеют клеммы подключения DS18B20.
2. Расстояние можно измерить напрямую с помощью нашего ультразвукового модуля измерения расстояния, а функцию сигнализации можно установить, установив расстояние.
3. Принесите цепь компенсации температуры DS18B20 (не нужно подключать 1820}
5. Широкий рабочий диапазон напряжения постоянного тока: 5-12 В.
6. Вы можете использовать этот системный модуль для демонстрации множества программ и загрузить его для облегчения отладки.
7. Размер платы: 44*44 мм.
Электрические параметры:
Рабочее напряжение: 5 В или 12 В
Тестовое расстояние: 2-400 см.
Выходной метод: вывод двух переключателей, выходные реле могут управлять реле управления
Нажатие на расстояние: вы можете настроить различное расстояние в соответствии с кнопкой, и количество переключателя будет экспортировано в тревогу в соответствующем диапазоне
Как использовать ключ:
1. Долго нажмите клавишу S3 в течение примерно 3 секунд, чтобы показать LLL.
2. Нажмите кнопку S3 еще раз, чтобы показать, что число (по умолчанию 100 см) является минимальным пределом измерения. Этот минимальный предел измерения может быть изменен, нажав S2 и S1, уменьшается.
3. Когда установлено минимальное значение измерения, нажмите кнопку S3, чтобы отобразить настройки HHH, который является настройкой максимального предела измерения; затем нажмите клавишу SET, чтобы отобразить число (по умолчанию 255см), который является максимальным измерением. Экстремальная ценностная сущностьЭтот максимальный предел измерения.Нажав S2, S1 уменьшается, чтобы измениться.
После установки максимального значения измерения нажмите клавишу S3, чтобы сохранить установленное значение и выполнить функцию хранения потери мощности.
