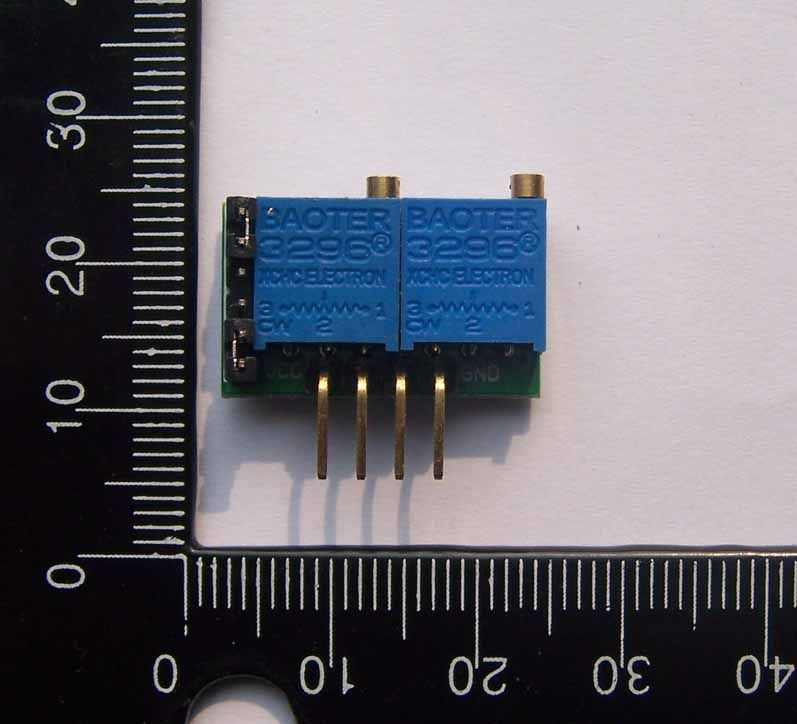

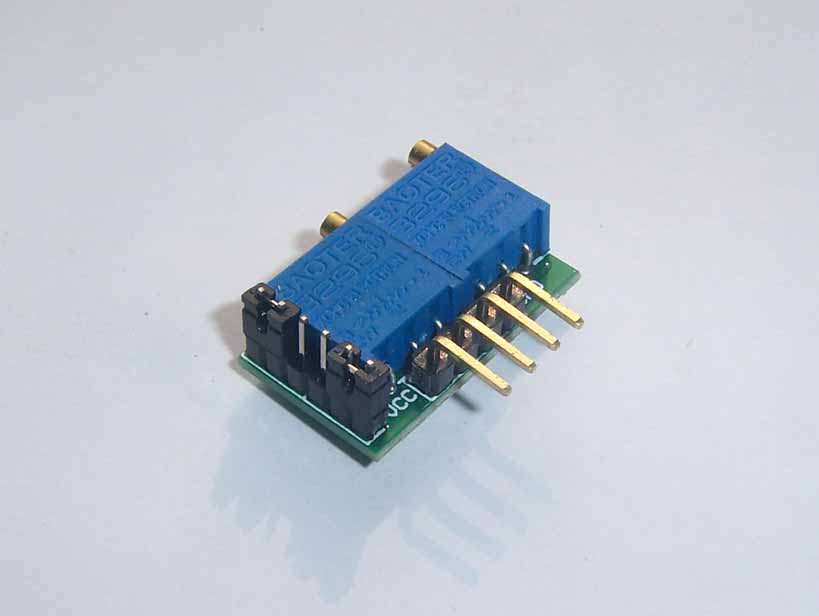

Kxt60h Циклическое время на регулирование переключателя и регулировка температуры.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- C -тип
- Тип б
- Введите
| Цвет: | C -тип, Тип б, Введите |
Этот продукт больше, чем диапазон напряжений питания модуля KXT60 (3V-27V), и другие выступления одинаковы.
Переключатель времени циркулирующего вывода, рабочее время T1 и время остановки T2 могут быть установлены отдельно через два потенциометра на модуле, которые можно непрерывно регулировать.И в 256 раз превышают функцию настройки множителя времени.
T1, T2 REGINGENTERGENT:
Введите—Основной интервал времени составляет 0,2 секунды-45 секунд/256 раз, что составляет 40 секунд-200 минут (104)
Тип б—Основной интервал времени составляет 1 секунду -9 минут/256 раз, что составляет 256 секунд -38 часов (105)
C -тип—Основной интервал времени 22 минуты -110/256 раз составляет 93 минуты 469 часов (106)
Напряжение питания DC 3V-27V;
Максимальный статический ток: 0,22 мА при 3 В,
0,45 мА при 5 В,
1,6 мА при 12 В,
24 В при 4,4 мА
Чем дольше время, тем меньше статический ток.
Выходные высокие уровни и открытая дорога представляют собой два состояния, а выходной ток на высоком уровне составляет 1500 мА.
Уровень выхода начального состояния (сброс) может быть установлен.

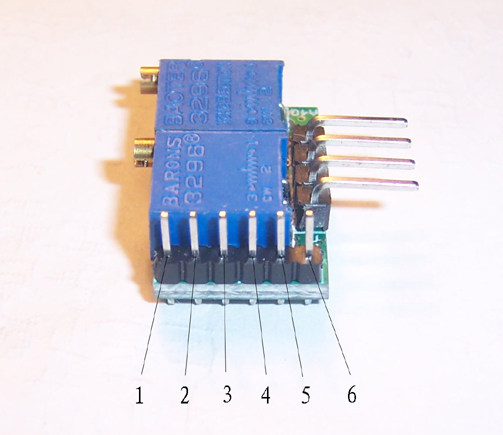

Метод настройки:
1,2,3 используется для установки интервала рабочего времени.Подключите 1-2 и работайте в рамках базового интервала времени;
4,5,6 используется для установления начального выходного состояния после мощности -Power -Power/Reset.4-5 Подключите, и начальное выходное состояние после питания/сброс открыто;
Использование ретрансляционной платы магазина используется:http://item.taobao.com/item.htm?spm=0.0.0.uquroc&id=21752099483

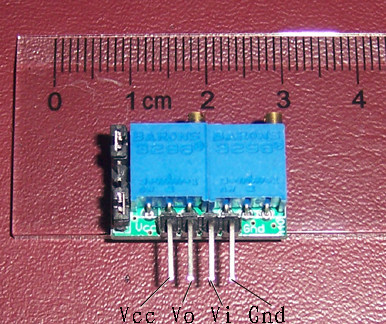

Определение штифта модуля:
VCC: положительная мощность для подключения питания;
Vo: вывод;
VI: сбросить конец.Сброс высокого уровня.
GND: негативное снабжение источника питания
.
Как использовать: Как правило, используйте рисунок ниже.Выход модуля имеет свой собственный защитный диод, который может быть непосредственно подключен к реле.
