6 -бит -часовой сингл -клад -светодиодный дисплей Digital Display имеет комплект
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Полуфабрикат
- Набор
| Цвет: | Полуфабрикат, Набор |
В микросхеме управления используется AT89C2051, а в цифровой трубке используются три светодиодные лампы с общим анодом с двумя цифрами. Четкость дисплея высокая. Поскольку это метод сканирования, контакты adcdefg каждой цифровой трубки подключаются параллельно шине. Изменение сопротивления R1-R7 может изменить яркость дисплея. Кнопка S1 используется для калибровки времени.Нажмите и удерживайте более 2 секунд, чтобы откалибровать статус времени, переключиться и выйти. Быстро коснитесь его, чтобы отрегулировать сопротивление времени.Эта схема добавляет резервную батарею на 3 В. При отключении электроэнергии AT89C2051 использует резервную батарею для подачи питания. Часы не остановятся, но цифровая трубка не отобразит изображение. После поступления вызова резервная батарея теряет свою функцию. AT89C2051 использует внешний источник питания для питания цифровой трубки, и цифровая трубка отображается нормально.Данная батарея не входит в комплекты и полуфабрикаты.
ПРИМЕЧАНИЕ. Если цифровая трубка не нормальная, пожалуйста, отключите питание, выньте запасную батарею, а затем перезагрузите ее.
2. Параметры
Напряжение питания: DC6-12V
Рекомендуемое напряжение: DC9V
Запасная батарея: CR2032 (3 В)
Рабочий ток: 35 мА (источник питания) (источник питания)
Ток самолета: 1,2 мА (источник питания)
| Серийный номер | Имя компонента | Спецификация | количество | Номер позиции |
| 1 | Стабилизировать IC | 78L05 | 1 | IC1 |
| 2 | Одиночная машина | AT89C2051 | 1 | IC2 |
| 3 | Кристалл | 12M | 1 | Y1 |
| 4 | диод | IN4148 | 3 | D1-D3 |
| 5 | светоизлучающий диод | Рыжие волосы рыжие 3ММ | 1 | LED1-LED4 |
| 6 | Триод | S9012 | 6 | Q1-Q6 |
| 7 | 2 цифровая трубка Гоньянга | 0,36 дюйма | 3 | DS1-DS3 |
| 8 | Электролитическая емкость | 10uf | 3 | C2,C3,C5 |
| 9 | | 220uf | 1 | C1 |
| 10 | керамический конденсатор | 30P | 2 | C6-C7 |
| 11 | | 104 | 1 | C4 |
| 12 | Сопротивление 1/4 Вт | 470 евро | 8 | R1-R7 |
| 13 | | 4.7K | 6 | R9-R14,R16 |
| 14 | | 10K | 2 | R8,R15 |
| 15 | Терминалы | 2P | 1 | X1 |
| 16 | Касайтесь кнопки | 6*6*5 | 1 | S1 |
| 17 | Батарея кнопки | | 1 | BT1 |
| 18 | Пекартная плата | 7*9cm | 1 | |
| 19 | IC | 1 |

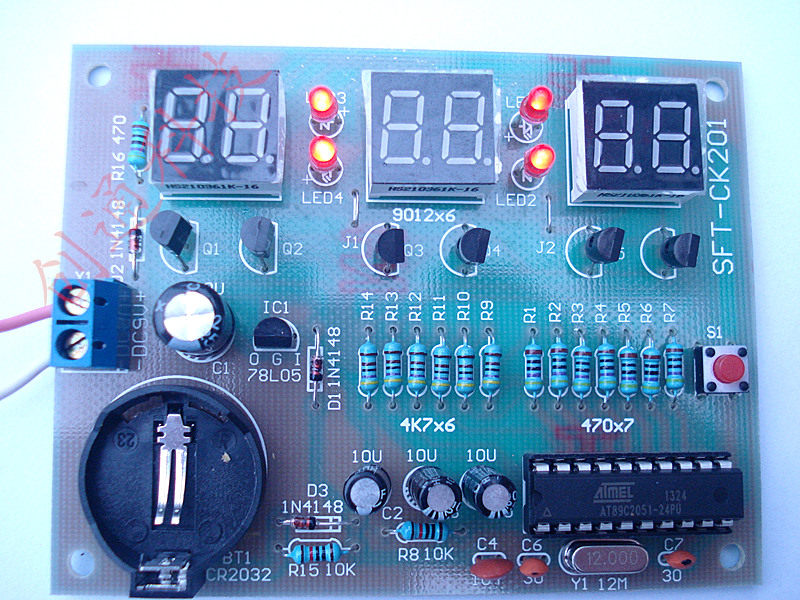

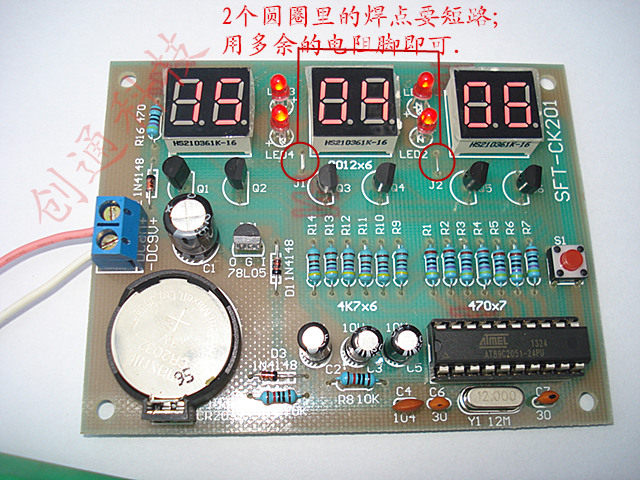

Собранный полуфабрикат показан ниже:
