Мост обнаружения производительности в Бобби Бридж высокочастотный радиочастотный мост 5 МГц-1000 МГц
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Бизнес Тел: 13482109943

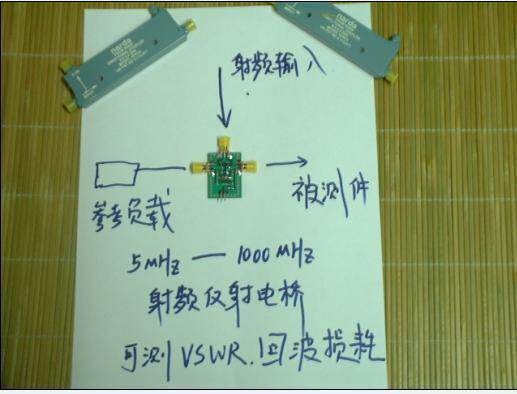

Мост прямого обнаружения, используемый для тестирования коэффициентов VSWR и рефлекса.Его также можно использовать для проверки соответствия импеданса антенны.Этот продукт очень подходит для исследований продукта и разработок и радио -энтузиастов для тестирования.Этот продукт имеет подробное руководство по эксплуатации, и теоретическое руководство теста RF Bridge.Хе -хе, используйте этот продукт, чтобы проверить VSWR и потерю потерь обратного зала в RF -частоте вокруг вас.

В этом продукте используются различные источники частоты или прибор для анализа спектра с источником отслеживания, чтобы завершить соотношение волны на основе точечного характера или тест измерения потерь потерь назад.Особенно подходит для отладки соответствия антенны, тестирования!
Если этот продукт используется с серией калибровочных нагрузок в этом магазине, вы можете определить соотношение резидентов!
В общей сложности 8 калибровочных нагрузок открыты, короткопроизводственные, соответствующие, VSWR2.0 , VSWR3.0, VSWR4.0, VSWR5.0 и VSWR10.0.
Проверьте, как использовать:
 Сравнивая напряжение ошибки, вызванное измеренной нагрузкой и стандартной нагрузкой на мостике обнаружения (напряжение постоянного тока может быть протестировано с помощью мультиметрового теста), VSWR тестируемой нагрузки может быть измерен.
Самым большим преимуществом этого продукта является то, что низкая стоимость удовлетворяет сопоставлению радиочастотных и высокочастотных устройств с друзьями без источников сигнала или анализаторов радиочастотных сети.Когда устройства отладки или антенны соответствуют, вам нужно использовать только многометровое напряжение ошибки тестирования, чтобы увидеть соответствующую ситуацию.И наоборот, чем меньше напряжение ошибки, тем лучше сопоставление компонентов.Затем отладка в диапазоне напряжений ошибки, вызванной стандартной нагрузкой VSWR2.0, это означает, что ваше устройство было сопоставлено с VSWR<2 Ситуация, как правило, мы узнаем этот матч.
Кроме того, в этом магазине также есть четыре, которые требуют эталонной нагрузки и радиочастотного моста с отраженным результатом радиочастотного сигнала.То есть это полушалевый сетевой анализатор, ха -ха!

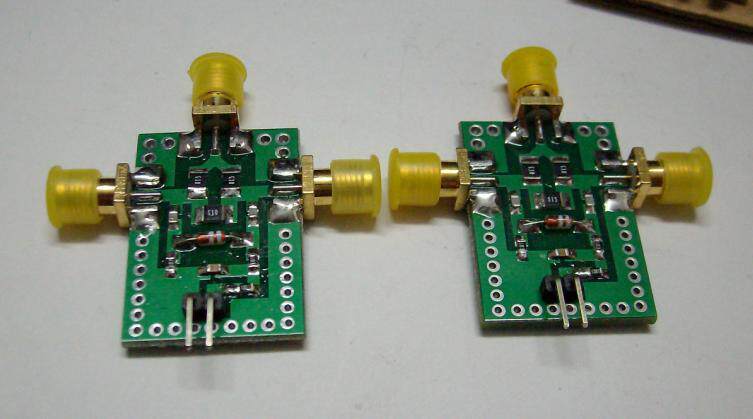

Используя конструкцию микроволнового диода, высокая стабильность!
Высокий>30dB
Вставить потерю7dB@1000MHz
Входная мощность максимум 100 МВт &NBSP;
Выход представляет собой напряжение обнаружения постоянного тока, которое отражает сопоставление порта устройства.

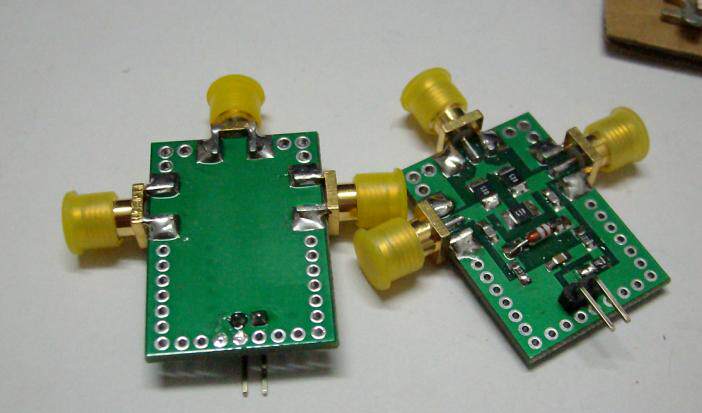

Ввод и выход устройства используют стандартные разъемы SMA.
