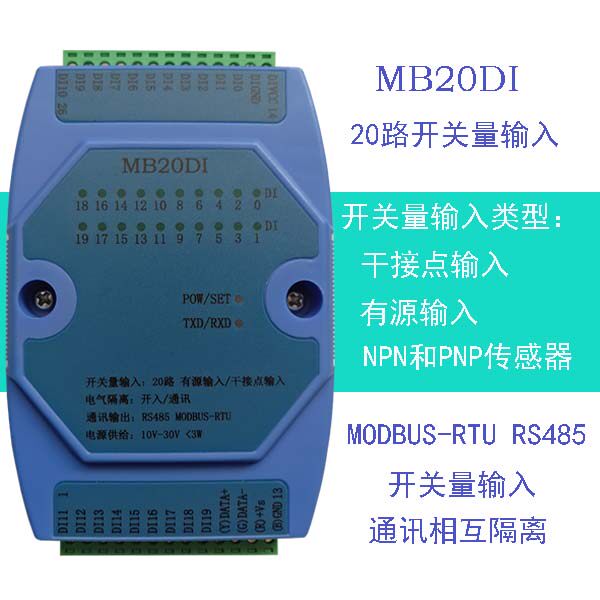

Вход переключения 11 Road 20 Road Open Open Module Module RS485 Modbus RTU Communication

Цена: 2 705-3 339руб.    (¥128)
Артикул: 22364475262
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:鸿海电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Аффективное вход в изоляцию
  • Вход изоляции сухого контакта
Выберите размер / комплектацию
  • Двадцать вход переключателя
  • 11 Поворот вход ввода
Добавить в корзину
Другие товары этого продавца
¥4689 857руб.
¥54811 514руб.
¥1282 705руб.
¥12254руб.
  • Информация о товаре
  • Фотографии
Цвет: 11 Поворот вход ввода, Двадцать вход переключателя
Входная форма: Аффективное вход в изоляцию, Вход изоляции сухого контакта
Инструкция по покупке:
1. Если у вас есть какие -либо технические проблемы до и после покупки, вы можете проконсультироваться.Мобильный: 15939207162
2. Если вам нужно отлаживать программное обеспечение после покупки, вы можете связаться с продавцом.
3. После покупки, пожалуйста, оставьте тип ввода модуля сообщения и установите его непосредственно, когда вы покидаете завод (активный ввод или сухой контактный ввод).
4. Вы можете выпустить 3%обычных машин, чтобы получить счета -фактуры и 17%счетов НДС.

Программное обеспечение для тестирования модуля Modbus



                       Рисунок 1 MB20DI -Colid интерфейс

Глава Один    Описание продукта

один.            Обзор

MB20DI 20Дорожный переключатель вводит модуль сбора, который может собирать 20 сухого контакта или сигнал влажного узла (активный или пассивный вход).Собранные данные о переключении 20-направленных выводят через интерфейс RS485;

Получение сигнала, источник питания и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя различные типы шашлыков и интерференции CO -Mode и обеспечивая надежный модуль.

два.            Особенности

1.      Используйте протокол Modbus-RTU.

2.      Получение сигнала, источник питания и электропроводка RS485 АРИЛИКА АРИТАЛА ДОЛЖНЫ.

3.      RS485Интерфейс сигнала связи использует перезапись и перегруз.

4.      Защита от полярности энергии.

три.            Технический индикатор

Проект

параметр

Вход сигнала

1..Введите канал: 20 сухой контакт или вход переключателя мокрого узла

2..Тип сигнала: Джун Инь или Гонгьян входной полярности через настройки перемычки

3..Уровень сигнала: высокий уровень (10 В ~ 30 В) Низкий уровень (0 В ~ 1 В)

4.Защита напряжения Obsose: 1000 В

Вывод общения

1..Протокол связи: modbus-rtu

2..Тип интерфейса: Изоляция передачи RS485, выходной интерфейс используется над давлением над двойной защитой потока

3..Скорость гончара: 1200BPS, 2400BPS, 4800BPS, 9600BPS, 19200BPS

4..Контрольная цифра: Без проверки, проверка марионеток, странная проверка

5..Настройки: Адрес модуля, скорость готтера и цифры проверки через настройки программного обеспечения

6..Расстояние связи:@9600bps 1200 метров

7.Электрическая изоляция защита: 1000 В

Размер модуля

A.Маленький размер модуля: 104 мм*72 мм*26 мм

B.Размер полосы и направляющей коробки: 124 мм*72 мм*45 мм

Способ установки

Стандартная рельсовая установка DIN Guide

рабочая обстановка

Температура: -10 ~ +55 ℃ Влажность: 35 ~ 85%(не подвергается воздействию)

Рабочий источник питания

1..Напряжение источника питания: 10 В ~ 30 В широкий диапазон источника питания, защита с полярностью питания

2..Энергопотребление энергопотребления: менее 3 Вт

Четыре            Индикатор модуля и описание функции переключателя

1.      POW/SET;Индикатор состояния рабочего модуля

A.Зеленый свет: модуль работает в беге.   B. Красный свет света: модуль имеет написание параметров конфигурации и необходимо переоценить.

2.      TXD/RXD:Индикатор статуса связи

A.Зеленый свет сияет: коммуникация получает данные      B. Сияние красного света: модуль отправляет данные

  C.Зеленый свет всегда включен: Data+и подключенные к данным линии связи RS485 обращаются на противоположных или проводка сломана.

3.      Правый переключатель сброса на модуле

1)      Когда параметры связи (адрес модуля, скорость передачи, цифра проверки) не знают или параметры связи ошибочно устанавливаются, они не могут установить контакт с модулем. POW/SET] Красные индикаторы включены, и сброс переключатель. на этот раз.

2)      Соответствующие параметры связи: Адрес: 1. Скорость гончара: 9600bps, проверка цифр: нет.

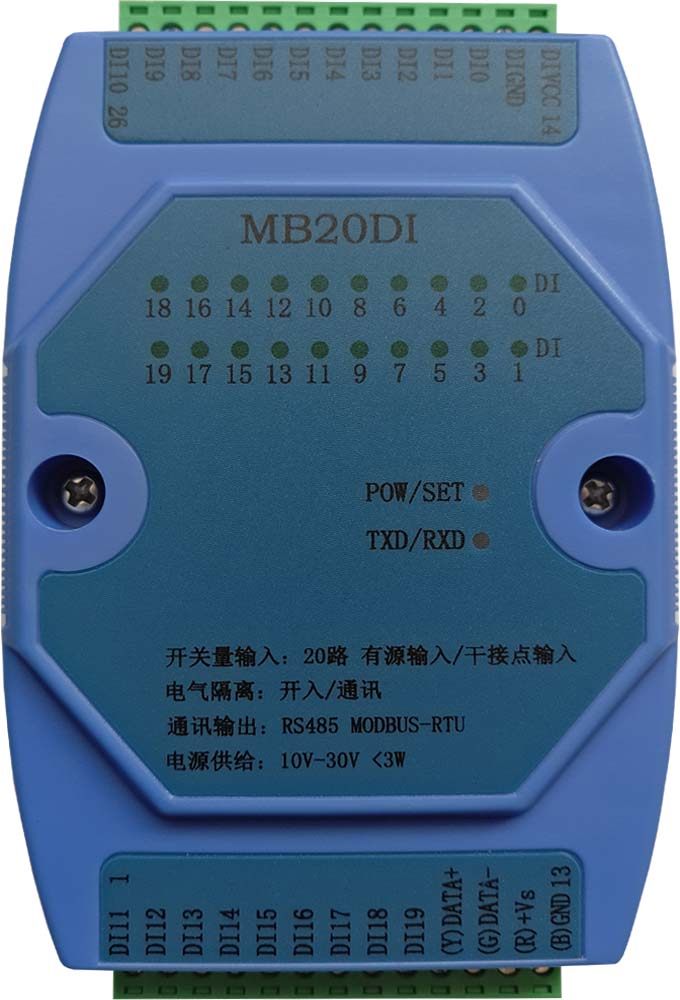

пять.            Внешний вид продукта



шесть.            Терминальное определение

Терминал

имя

иллюстрировать



Терминал

имя

иллюстрировать

1

DI11

Входной канал переключения 11

26

DI10

Входной канал переключения 10

2

DI12

Входной канал переключения 12

25

DI9

Входной канал переключения 9

3

DI13

Входной канал переключения 13

24

DI8

Переключатель входной канал 8

4

DI14

Входной канал переключения 14

23

DI7

Входной канал переключения 7

5

DI15

Входной канал переключения 15

22

DI6

Входной канал переключения 6

6

DI16

Входной канал переключения 16

21

DI5

Входной канал переключателя 5

7

DI17

Переключатель входной канал 17

20

DI4

Входной канал переключения 4

8

DI18

Входной канал переключения 18

19

DI3

Входной канал переключения 3

9

DI19

Входной канал переключения 19

18

DI2

Входной канал переключения 2

10

DATA+

RS485Коммуникация ++

17

DI1

Входной канал переключателя 1

11

DATA-

RS485коммуникация-

16

DI0

Входной канал переключения 0

12

+Vs

Вход питания модуля+

15

DIGND

Переключить емкость выходной сигнал

13

GND

Вход питания модуля-

14

DIVCC

Выход питания объема выключателя+

 Семь.            Модульная периферийная проводка

1.      Переключатель вход ввод Описание проводки

 2.      Описание коммуникации и источника питания



восемь.            Фрагментация принципа



Девять.            MODBUSЗарегистрировать описание

1.      Код функции Modbus поддерживается модулем

код

значение

работать

0x 02H

Прочитайте несколько регистров томов открытия

Прочитайте значение одного или нескольких регистров открытия томов

0x03H

Прочитайте несколько основных регистров

Прочитайте один или несколько, чтобы сохранить значение регистрации

0x 06H

Напишите отдельный регистр

Напишите данные, чтобы сохранить регистр

0x 10H

Напишите несколько основных регистров

Напишите один или несколько данных, чтобы сохранить регистр

2.      Регистрационное определение Описание

1)      Регистр ввода дискретной суммы(0x02H)

адрес

параметр

читать/писать

минимальное значение

максимальное значение

иллюстрировать

10001

DI0

Читать только

0

1

Входной канал переключения0

10002

DI1

Читать только

0

1

Входной канал переключения1

10003

DI2

Читать только

0

1

Входной канал переключения2

10004

DI3

Читать только

0

1

Входной канал переключения3

10005

DI4

Читать только

0

1

Входной канал переключения4

10006

DI5

Читать только

0

1

Входной канал переключения5

10007

DI6

Читать только

0

1

Входной канал переключения6

10008

DI7

Читать только

0

1

Входной канал переключения7

10009

DI8

Читать только

0

1

Входной канал переключения8

10010

DI9

Читать только

0

1

Входной канал переключения9

100011

DI10

Читать только

0

1

Входной канал переключения10

10012

DI11

Читать только

0

1

Входной канал переключения11

10013

DI12

Читать только

0

1

Входной канал переключения12

10014

DI13

Читать только

0

1

Входной канал переключения13

10015

DI14

Читать только

0

1

Входной канал переключения14

10016

DI15

Читать только

0

1

Входной канал переключения15

10017

DI16

Читать только

0

1

Входной канал переключения16

10018

DI17

Читать только

0

1

Входной канал переключения17

10019

DI18

Читать только

0

1

Входной канал переключения18

10020

D119

Читать только

0

1

Входной канал переключения19

2)      Сохранить регистр (0x03H,0x06H,0x10H)

адрес

параметр

читать/писать

минимальное значение

максимальное значение

иллюстрировать

40065

Тип оборудования

Читать только

0

256

3(MB8DI3ROМодуль)

40066

состояние устройства

Читать только

0

0x0101

Bit4: Статус кнопки бронирования

Bit0: Логотип запроса сброса модуля

40067

Напряжение модуля

Читать только

0

300

0.0-29.9V

40069

Версия продукта

Читать только

0

65535

аппаратная версия(высокий8Бит) +Версия ПО(низкий8Бит)

40070

Производственная информация

Читать только

0

65535

год(высокий8Бит) +серийный номер(низкий8Бит)

40071

Адрес модуля

читать/писать

1

247

1(по умолчанию)

40072

скорость передачи данных

читать/писать

0

7

0(1200)   1(2400)   2(4800)  3(9600)по умолчанию4(19200)  5(38400)  6(57600) 7(115200)

40073

Контрольная цифра

читать/писать

0

2

0(Нет проверки.)по умолчанию  1(Кукольный)  2(Странный паритет)
