Светодиодная водяная лампа Электронный комплект «сделай сам» CD4015 + NE555 Набор для практики сварки Компоненты электронного курса для реализации
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Набор компонентов (включая плату печатных плат и инструкции)
- Плата печатной платы
| Цвет: | Плата печатной платы, Набор компонентов (включая плату печатных плат и инструкции) |
Новые продукты на рынке: комплект ходовых огней NE555+CD4017, детали для шатра и интересные комплекты для производства электроники.Мы гарантируем, что схема правильна и может работать нормально и стабильно после повторных экспериментов, прежде чем она будет выпущена на рынок партиями.В этот комплект входит печатная плата и вспомогательные электронные компоненты (как показано ниже).Если компоненты, отмеченные на схеме, сварены правильно, сварка может быть успешной без доводки.Подходит для начинающих любителей электроники своими руками, электронного профессионального учебного и учебного оборудования в различных колледжах и университетах и т. д.

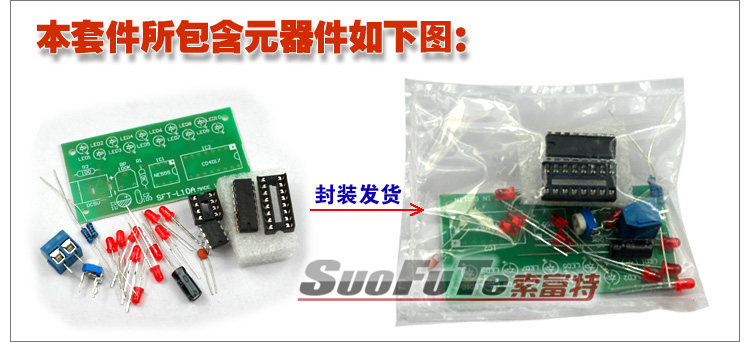

■ Композиция комплекта:

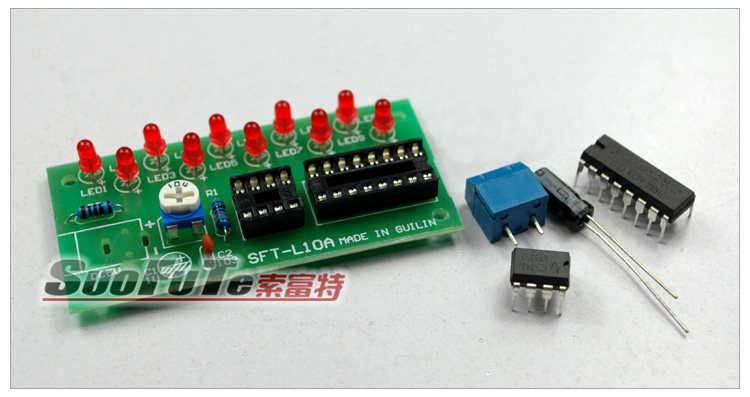

Как показано на рисунке выше, он содержит 1 плату и все связанные компоненты. Каждый набор рассеянных деталей нагревается и упакован в пластиковые пакеты, чтобы гарантировать, что транспортный компонент не упадет.
Размер печатной платы: 64x32 мм, толщина платы: 1,6 мм.
Пекартная плата: FR-4 стеклянная плата волокна

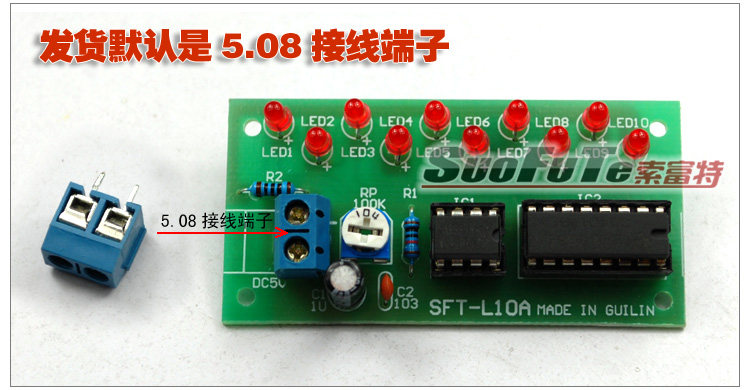

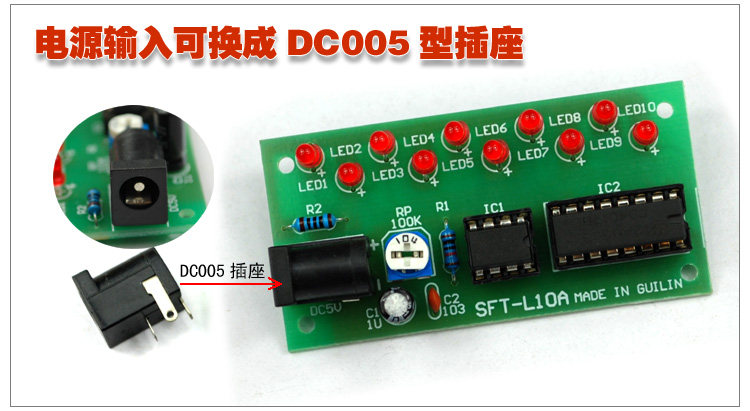

Рабочее напряжение: DC 5V
Вес нетто на упаковку: около 15 г/упаковка
■Описание схемы:

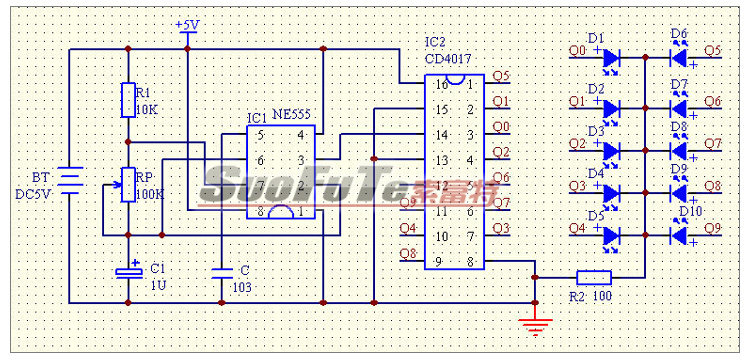

Этот комплект состоит из мультивибратора NE555 и декадного счетчика/распределителя импульсов CD4017.Изменение размера РП позволяет изменить период колебаний, то есть скорость потока ламповой группы.Когда поступает первый импульс, Q0 выдает высокий уровень и загорается D1 (LED1). Когда приходит второй импульс, Q1 выдает высокий уровень и загорается D2 (LED2).……Пока Q9 не выдаст высокий уровень, D10 (LED10) светится. После завершения цикла вывода выполняется следующий раунд вывода, при этом загорается D1 (LED1) и загорается D2 (LED2).……Сущность

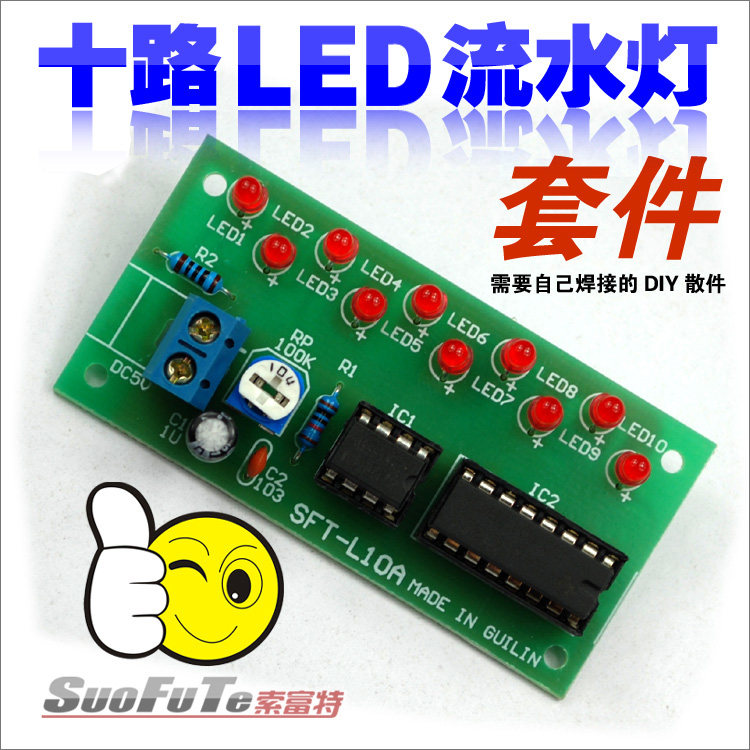

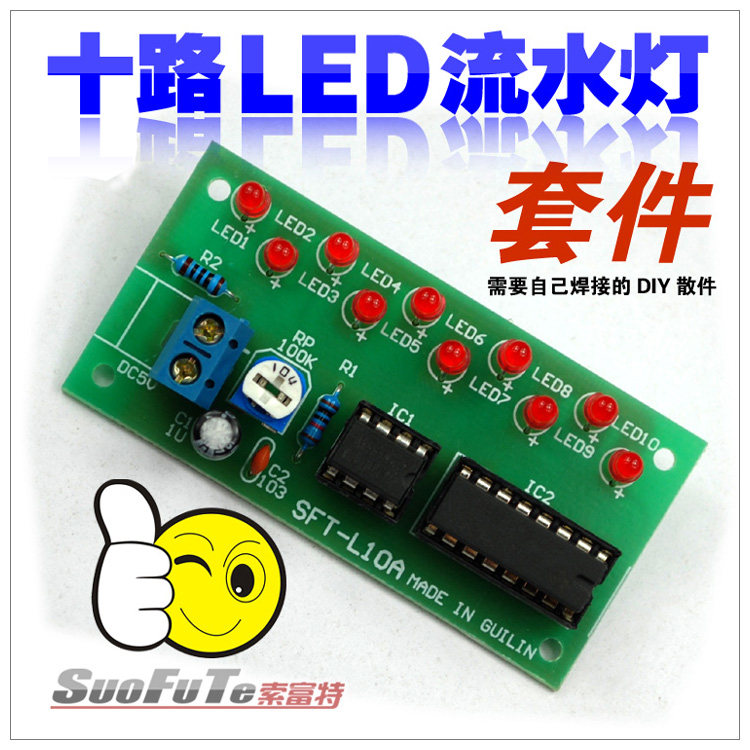

■Схема этого комплекта проста, и результаты хорошие после повторных экспериментов. В комплекте подобраны новые качественные компоненты, а качество превосходит аналогичную продукцию на рынке. Печатная плата специально разработана для новичков — выбирайте плату из стекловолокна FR-4 высокой твердости толщиной 1,6 мм.Подушечки увеличены, следы утолщены. Медную фольгу нелегко снять в процессе сварки. Самостоятельное производство и продажа, достаточный запас, надежное качество, покупайте с уверенностью. Найдите номер платы SFT-L10A.
■ Сварное внимание:
1. Источник питания также делится на положительный и отрицательный.Обратите внимание на правильный номер при подключении.Светодиоды, электролитические конденсаторы и т.п. также делятся на положительные и отрицательные. Будьте осторожны, чтобы не вставить их неправильно при сварке.
2. Если вы не можете понять значение сопротивления цветного кольцевого резистора, воспользуйтесь мультиметром для его измерения или загрузите программное обеспечение для автоматического расчета сопротивления цветного кольца с нашего сетевого диска, скопируйте ссылку и вставьте ее в адрес браузера, чтобы открыть:http://dl.vmall.com/c0iyh2hyaj(Сетевой диск Huawei)
3. Последовательность сварки: сначала сварите самые короткие компоненты и припаяйте от самых коротких к самым высоким. Не оставляйте паяльник на плате слишком долго, чтобы предотвратить перегрев и отслаивание медной фольги. Не добавляйте слишком много олова, чтобы избежать короткого замыкания между соседними контактными площадками, и не добавляйте слишком мало, чтобы предотвратить плохой контакт, вызванный пустой пайкой.
4. Мы подготовили для вас подробные видеоролики по ручной пайке, которые можно посмотреть онлайн или скачать на свой компьютер для просмотра в любое время. Скопируйте следующую ссылку и вставьте ее в адресную строку IE, чтобы открыть:
HTTP://V.Youku.com/V_show/ID_X NT EZ mz E5n в измерении Y.HTML(Видео Youku)
http://dl.vmall.com/c0v1yiyy66(Сетевой диск Huawei)
■ Специальное заявление:
Электронный комплект DIY предназначен в основном для обучения и использования. Он имеет определенный риск сборки. Он требует определенного электронного основания и рук.Отказ электронного DIY нормальный, и у него есть прекрасные отношения с руками каждого человека -на способности и техническом уровне.Мы не можем гарантировать, что каждый может сделать свой успех, но мы можем гарантировать, что принцип схемы и проводка печатной платы верны.Если у вас есть определенные руки -на способности, вы можете понять схему и узнать, как судить и отремонтировать возможный сбой цепи, вы можете сделать 100%успешное производство. Пока вы устанавливаете электронный компонент в инструкции по черте Приходит!Комплект не является готовым продуктом, невозможно получить то же качество, что и готовый продукт.Если вы не можете принять это, или если вы не уверены в своей технологии и руках, пожалуйста, купите ее внимательно.
