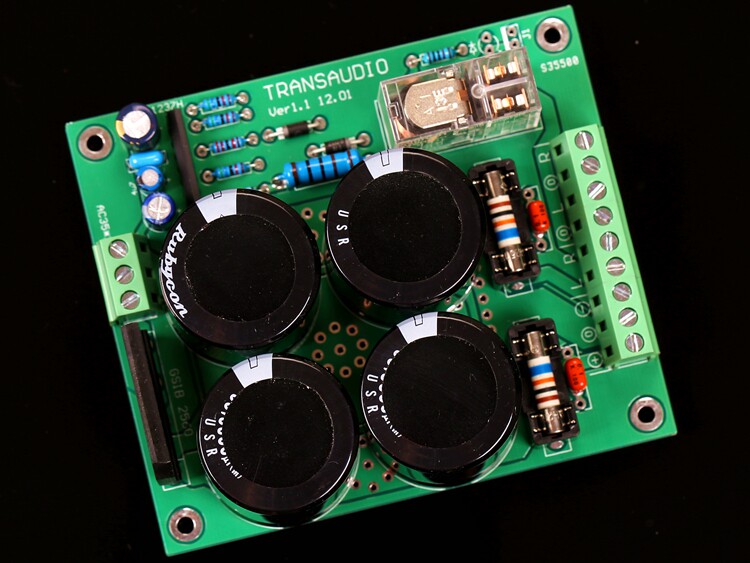

Двухканальный усилитель мощности заднего уровня --- Устранение, фильтрация, защитная плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Толщина медь толщиной 2 мм 2 унции, Рисунок (исключая большую электролитическую) готовую доску, 25A Тайвань Гуанбао мост 1, Omron, ретранслятор, 24v, Японский Rubycon 50V10000UF 1 |
Этот пакет не содержит 4 крупных электролитических, а оставшиеся компоненты на плате завершены:
Подходит для: LM1875/LM3886/TDA7293/LM4702 и другие доски увеличения.
В защитной части используется интегрированная комбинация реле Block + OPC1237H.

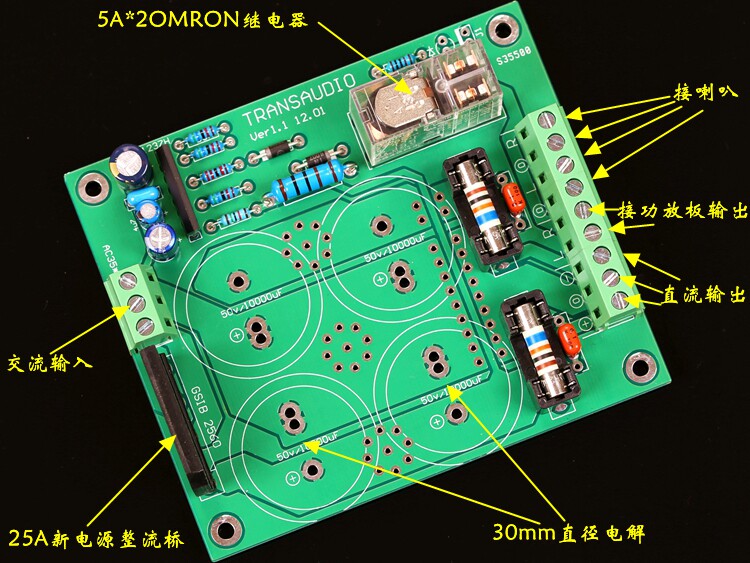

Расстояние между ногами этой платы с большим электролизом поддерживает две спецификации: 10 мм и 12,5 мм, см. Рисунок;
Подходит для мощности и защиты уровней нескольких напряжений:
AC18→±25V: подходит для LM1875, LM1876, LM4766 и т. Д.
AC26→±35V: подходит для LM3886, TDA7293 и т. Д.
AC32→±45 В: подходит для LM4702 и т. Д.
R1, R2 и R3 на печатной плате отличаются от уровня напряжения и должны быть скорректированы соответствующим образом.
Этот комплект, резисторы в трех вышеуказанных случаях.(Максимальное напряжение по умолчанию)
AC18→±25V: R1 (10K), R2 (6K), R3 (0);
AC26→±35V: R1 (16K), R2 (10K), R3 (500/2W);
AC32→±45V: R1 (20K), R2 (15K), R3 (800/2W);
Размер печатной пластины:
100*86 мм, материал FR4, металлизованная пластина с двумя лицом, 2 мм сгущенная печатная пластина, утолщенная медная фольга 70 мкл.
На печатной пластине можно установить четыре электролитики с диаметром 30 мм.
Рекомендуется электролитический:
