Промышленный модуль, bluetooth, 5v

Цена: 677руб.    (¥32.01)
Артикул: 14149233873
Доставка по Китаю (НЕ включена в цену):
170 руб. (¥8)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:正品元器件商铺
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2.5855руб.
¥12254руб.
¥2.553руб.
¥9.9210руб.
  • Информация о товаре
  • Фотографии

Бесплатная доставка по всей странеДата мероприятия: 2021-05-24 15:20:00-2021-05-31 15:20:00
Один заказ заполнен16.8Юань,
БЕСПЛАТНАЯ ПЕРЕПАСА ДОСТАВКА: Гонконг, Макао, Тайвань, за рубежом

Переключатель модификации автомобиля 12 В выключатель пастых корабля Двойной позиционирование ленты для переключателя питания автомобиля¥18.05Купить сейчас
22 -мм самостоятельный переключатель питания переключатель кнопки кнопки.¥6.10Купить сейчас
Металлическая кнопка питания M22 мм с легким выключателем из нержавеющей стали 15A Большой выключатель транспортного средства.¥21.00Купить сейчас
Автоцигарета зажиточная сборочная сбора.¥9.50Купить сейчас
22 -мм самостоятельный переключатель питания переключатель кнопки кнопки.¥7.00Купить сейчас
12 -миллиметровый черный переключатель кнопки металлический алюминиевый окислительный кольцо света¥11.00Купить сейчас





















ПРИМЕЧАНИЕ. Цена - это единственный модуль Bluetooth, 32 Yuan/Block



Благодаря адаптеру и поддержке 5V этот модуль выявляет все доступные интерфейсы модуля Bluetooth, а стандартный штифт 2,54 поднота удобен для использования клиентами! !

Разница между мастером и рабами:



Главное устройство может быть связано только с подчиненным устройством, а затем сообщено.

Рабское устройство может быть связано и подключено к основному устройству и общедоступно с адаптером Bluetooth, КПК и другими устройствами мобильных телефонов и компьютеров.

Если требуется связь между микроконтроллером, требуется пара устройств Bluetooth (1 главное устройство + 1 рабов). Процесс спаривания полностью автоматический и не требует ручного вмешательства.



В настоящее время прошивка была обновлена до последней версии: Скорость передачи по умолчанию последовательного порта составляет 9600, пароль для спаривания: 1234, имя по умолчанию: Bolutek

После съемки вы можете попросить: спецификации модуля BLK-MD-BC04-B Bluetooth, в руководствах по инструкциям, программное обеспечение для последовательной отладки и т. Д.

>>>>>>Добрые советы

1. После поиска нашего модуля Bluetooth.Наше устройство название:"BOLUTEK", в XP по умолчаниюCOM4, если кто -то говорит, что этоCom5 или com6 или com7 или com8 или, Это все проблема с вашим адаптером Bluetooth. Не сомневайтесь в нашей проблеме модуля в настоящее время, наш модуль100%Нормально отправлять потоки RX и TX при подключении к инструментам последовательной отладки.

2,До тех пор, пока сопряжение успешно, модуль будет в основном нормальным, и вам нужно найти периферическую цепь.Благодарность питания 3,3 В должен быть гарантированно предоставить не менее 200 мА тока модулю Bluetooth.

3,Если компьютер Bluetooth не является нормальным, и причина не может быть найдена, вы можете найти телефон с функцией Bluetooth, чтобы попробовать его.

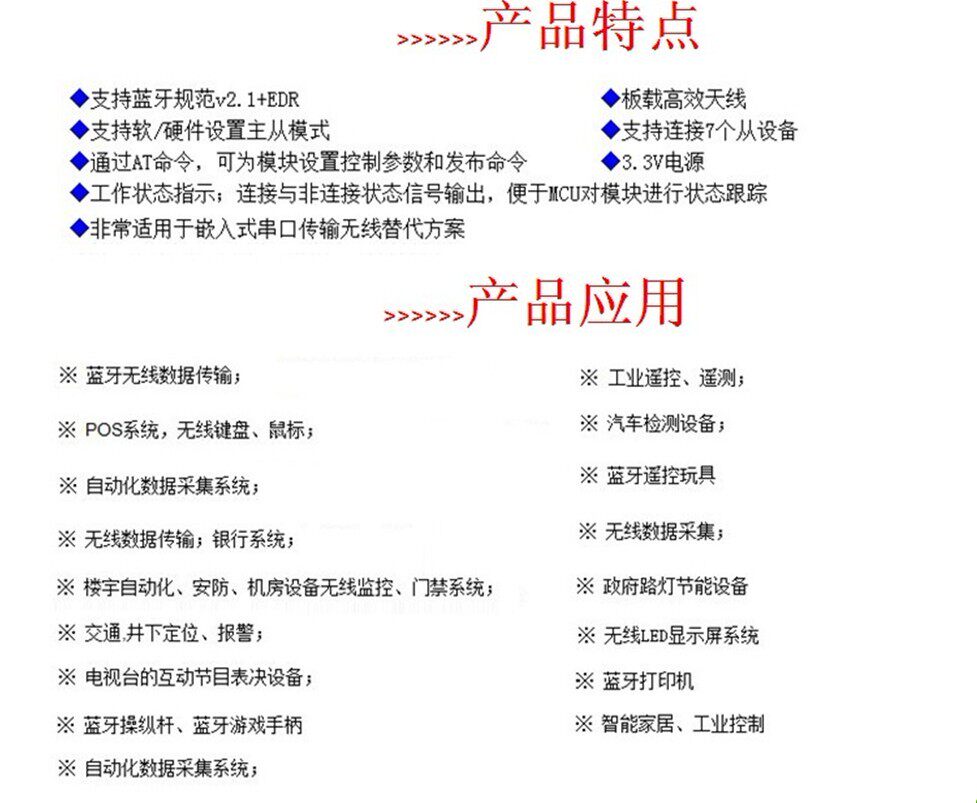

BLK-MD-BC04-B в настоящее время является самым мощным серийным модулем Bluetooth на рынке, который использует Blue2.0,Поддерживает режим мастер-солевой,Поддерживает программное/аппаратное настройки мастер-службы режима,Поддержите до 29 в командах и 9 инструкциях с автоматической обратной связью и поддерживайте скорость передачи от 1200 до 1382400.

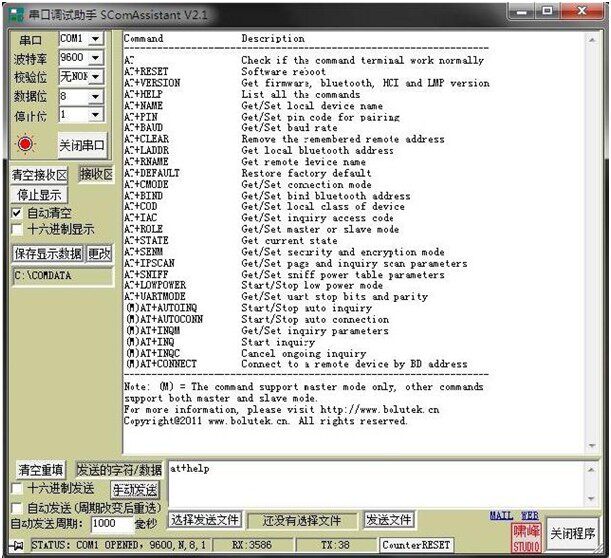

29 В командах управления Downlink + 9 команды восходящей линии связи создают самое мощное решение для последовательного порта Bluetooth!!

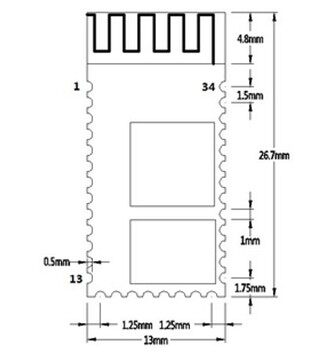

Размеры

>>>>>>Настройки мастер-раба и другие конфигурации

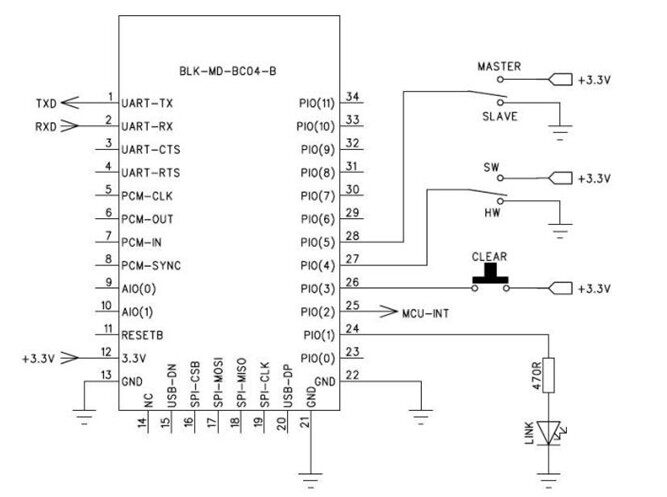

1. Настройки режима модуля модуля:

BLK-MD-BC04-BМодуль Bluetooth также поддерживает программный/аппаратный режим настройки мастер-слаб. Конкретные методы следующие:

PI0(4)——мягкий/Аппаратный порт настройки мастер-рада: установить низкий(Или висеть в воздухе)Установите режим мастер-солевой для аппаратного обеспечения, установить3.3VВысокий уровеньПрограммное обеспечение устанавливает режим мастер-рада; Если вы выберете аппаратное обеспечение для установки режима мастер-рада, вы можете использовать егоPio (5) set; Если вы выберете программное обеспечение для установки режима Master и Slave, вы можете запросить и установить его через команду AT. Для конкретных методов, пожалуйста"" "" "BLK-MD-BC04-BBluetooth модульATИнструкция"

PIO(5)——Аппаратный порт настройки мастер-солевой:3.3V Высокий уровень устанавливает мастер -режим, а заземление (или висящая) устанавливает режим подчинения.

2. Индикатор состоянияLED: Pio (1)

Используется для указания модуля BluetoothВ состоянии соответствующий режим мигания светодиодного мигания и состояние модуля Bluetooth показаны в таблице ниже

3,Индикация прерывания хостаLED:PIO(2)

Он используется, чтобы указать, прерывается ли хост или нет, состояние соединения на высоком уровне, а другие состояния низкие.

4. Оформление памяти илиВосстановление тишинакнопка:PIO(3)

Эта кнопка более одногоФункциональные ключи, сУдаление памяти(собака),Восстановление тишина(Нажимать3s)Две разные функции; Оформление памяти - это очистить код адреса Bluetooth последней памяти в модуле;Значение по умолчанию восстановления является начальным значением по умолчанию модуля восстановления.

Bluetooth модуль устранение неполадок префикса = o ns ="urn:schemas-microsoft-com:office:office"

1, Я не понимаю Bluetooth, могу ли я использовать этот модуль?Я хочу сделать умную машину (или что -то в этом роде), может ли он работать с моим51(илиAVR,PICТак что) подключиться?

A:1) Вам не нужно иметь много знаний Bluetooth при использовании этого модуля Bluetooth.После сочетания модуля Bluetooth он будет использоваться в качестве последовательного порта с фиксированной скоростью передачи. Пока вы знаете, как использовать последовательный порт, вы будете использовать его. Что такое фиксированная скорость передачи?Это означает, что эта скорость передачи не может быть изменена через компьютерное программное обеспечение, чтобы соединить последовательный порт Bluetooth, но может быть только подключен.TXD,RXDиспользоватьATМодификация команды означает, что скорость передачи передач, когда компьютерное программное обеспечение открывает порт, подключенный к модулю, является недействительной для модуля. Только в непаренных условиях,TXD,RXDиспользоватьATСкорость передачи, установленную командой, действителен только.

  • Как устройство последовательного порта, оно не заботится и не нужно знать, к чему подключено устройство и что такое микроконтроллер. Он будет работать только глупо в формате связи последовательного порта, поэтому любой с фиксированной скоростью передачи,8Бит данных, бит,1Все трехпроводные последовательные устройства, которые останавливают связь в формате битов, могут быть подключены к нему, поэтому не спрашивайте, можно ли это подключить к вашему устройству, вам нужно знать, соответствует ли ваше устройство с его форматом связи.

2, На что я должен обратить внимание при замене оригинального проводного последовательного порта модуля Bluetooth?

A:1), сначала определите логику уровня устройства, чтобы выбрать модуль Bluetooth с соответствующей логикой уровня

2) Должно быть8Бит данных, бит,1Бит -бит, формат связи без паритета

3), процесс связи должен быть фиксированной скоростью передачи, а модификация скорости передачи в связи не поддерживается.

4) должен соответствовать скорости передачи устройства, физически подключенного, чтобы иметь возможность нормально передавать

5), обработка данных определенно будет отложена во время связи, поэтому, если общение и ответы и объем данных велика, может быть большая кумулятивная задержка. Рекомендуется передавать относительно большой блок данных за один раз.

3, Может ли передаваться Bluetooth модульAD, видео или команды управления?

A: Вы можете использовать его только в качестве последовательного порта, и любые передаваемые данные могут быть только в формате последовательного порта. Если вы хотите его передатьADИли видео или даже другие данные, обработайте его сначала, а затем отправьте его в модуль Bluetooth через последовательный порт. Сам модуль не заботится о том, является ли передача инструкций или данных. Это отвечает только за передачу данных. Как обработать эти данные - это то, что нужно сделать вашему устройству.

4, Поддерживает ли он различные форматы данных последовательного порта?

A: Только поддерживается8Бит данных, бит,1Bit Stop Bit, без паритета. Проверьте формат связи.

5, Можете ли вы подключиться к мобильному телефону с функцией Bluetooth?PSP,PDAЖду умных терминалов?

A: Из -за проблем прошивки Bluetooth из различных терминалов, таких как системы различных терминалов, могут отличаться, а поддерживаемые услуги могут быть разными.Даже для одного и того же устройства различные результаты могут быть вызваны различными версиями прошивки (например, смартфоны, как правило, мигают свои телефоны). Поэтому мы не гарантируем, что различные интеллектуальные терминалы могут быть подключены и обычно используются, пожалуйста, проверьте их самостоятельно. Наши продукты гарантированно поддерживаются только“Bluetooth Serial Port”Сервисный компьютер с Bluetooth обычно подключается и отправляет и получает данные,Тогда модуль считается свободным.Конечно, большая часть поддержки“Последовательный порт”Умный терминал протокола может быть подключен, но для нормального использования необходимо иметь программное обеспечение для последовательной отладки соответствующей системы.Эта часть должна быть проверена сама по себе, поэтому эта проблема не должна быть запутана. На рынке нет модуля Bluetooth Transsisive, который может обеспечить связь со всеми интеллектуальными терминалами.(Тест из пользователей сетиwm,androidСистема может использоваться нормально.appleСистема не может использоваться нормально, информация только для справки, пожалуйста, найдите программное обеспечение самостоятельно, оно не находится в рамках послепродажных моментов)

6, после подключения к компьютеру (илиPDA,PSPКакое программное обеспечение использовать для тестирования на мобильных телефонах? Вы предоставляете поддерживаемое программное обеспечение?

A: После подключения он считается последовательным портом компьютера. Используемое программное обеспечение ничем не отличается от программного обеспечения, в котором использовался последовательный порт. Мы только предоставляем этоwindowsПрограммное обеспечение для последовательной отладки, используемое под этим, используется для проверки того, отправляется и получает модуль Bluetooth. Пожалуйста, найдите другое системное программное обеспечение самостоятельно. Это не в пределах схватки после продажи (например, мобильные телефоны,PDA,PSPПрограммное обеспечение последовательной отладки и т. Д.).

7, После сочетания, есть несколько (например, два) порта Bluetooth. Какой из них правильный порт?

A: Откройте эти порты Bluetooth один за другим, и когда открыт определенный порт, модульLEDОн всегда освещен, что означает, что номер порта верен. Этот порт является портом, подключенным к модулю Bluetooth.

8, Я хочу сделать мышь Bluetooth/Bluetooth -клавиатура/Можете ли вы использовать свой модуль для гарнитур Bluetooth?

A: Нет, модуль может использоваться только в качестве последовательного порта.

9, Как далеко эффективное расстояние между модулем Bluetooth?Вы можете сформировать сеть?

A: Пустойprefix = st1 ns ="Урн: схемы-Microsoft-Com: Office: Smart Tags" 10рисСтабильная и надежная связь в пределах диапазона, больше, чем10рисЭто также возможно, но качество связи не гарантируется;Он может быть передан только один на один и не может сформировать сеть.

10Мой микроконтроллер есть5Vи интерфейс уровня вашего модуля Bluetooth3.3VДа, могу я просто забрать его?

A: После тестирования прямое соединение5VНет проблем с использованием последовательного порта микроконтроллера,Если вы действительно не волнуетесь, добавьте его между1Kсопротивление.

11, У меня есть это самUSBЧтобы переключиться на модуль последовательного порта, можете ли вы напрямую подключиться к модулю Bluetooth без покупки вашего модуля?

A: Модуль BluetoothTTLИнтерфейс уровня, поэтому, пожалуйста, подтвердите свойUSBМожно ли переключиться на последовательный порт?TTLУровень, если такRS232Если уровень напрямую связан с нашим модулем, это, вероятно, приведет к непредсказуемым последствиям.Если ты не знаешь своегоUSBУровень логики последовательного порта приобретается.USBПередача в модуль последовательного порта.Обычно, если этоTTLУровеньUSBПоверните в последовательный порт, он будет превращен в паяльную площадку или штифт, чтобы облегчить прямое соединениеMCU,в случаеRS232Уровень будет сделанDB9Форма интерфейса (обычно мужской) для облегчения следующегоPCСерийный порт совместим для подключения к другим устройствам.

12, Получает ли только рабский модуль и не отправляет?В чем разница между модулями мастера и рабов?

A: Одна вещь, которую нужно повторить, это то, что последовательные порты находятся в двух направлениях!Точно так же модуль Bluetooth Transsissive также является двунаправленным!Данные могут быть получены и отправлены независимо от того, является ли это мастером или рабом.Основная разница между мастером и подчинением заключается в том, что основной модуль может активно искать и инициировать соединения, и не может быть поиск другими устройствами Bluetooth;Модуль подчинений можно искать только и может быть только пассивно подключен.

13, Могу ли я установить скорость бода через порт Bluetooth?ATКак переключаться между режимом команд и модулем трансмиссии?

A: Нет, потому что после открытия порта BluetoothLEDВсегда включен, это трансмиссивный режим в это время и больше не отвечаетATКоманда, представьте, если он может ответитьATкоманда, затем, когда данные содержитATКак справиться со строкой команды?Только если соединение Bluetooth не установлено (ledОтвечать только при миганииATСледовательно, команда установка скорости передачи и других параметров может быть передана толькоTXD,RXDНастройки, но не соответствующие, беспроводные устанавливаются через компьютер после его установки.ATРежим и режим передачи автоматически переключается.

14, Предоставляете ли вы образцы программ для микроконтроллеров при покупке модуля?

A: Bluetooth очень широко используется, поэтому мы не предоставляем никаких программ микроконтроллеров.

15, Должен ли этот продукт двигаться?

A: Этот продукт в паре с компьютерным адаптером Bluetooth. Если требуется драйвер, он также является драйвером адаптера Bluetooth, а не драйвера этого продукта. Даже при настройке параметров через последовательный порт все, что вам нужно, - это драйвер последовательного порта. Если это последовательный порт, который поставляется с компьютером, у системы уже есть драйвер. Если это такUSBЧтобы перейти в последовательный порт, пожалуйста, свяжитесь с продавцом, чтобы предоставить водителю соответствующего продукта.Следовательно, требуемый драйвер не связан с этим продуктом, и мы не предоставляем драйверы, которые не связаны с этим продуктом.

16, чтобы предоставить схематические диаграммы,PCBФигура или прошивка?

A: Информация о оригинальной конструкции не предоставляется, ее необходимо использовать только в качестве последовательного устройства, и нет необходимости заботиться о том, как оно реализовано

17Самооценка и спонтанное прохождение, но не могут нормально общаться с микроконтроллером

A: Самообывание и спонтанное прохождение, указывая на то, что нет проблем с приемом и передачей модуля. Если вы не можете общаться с микроконтроллером, проверьте:

1) Логический уровень неверный. Проверьте, является ли логический уровень микроконтроллера и модуля Bluetooth. Этот модуль естьTTLУровень.

2) и ошибки проводки. Наземные провода двух должны быть соединены вместе. Лучше всего использовать тот же источник питания. Не прикрепляйте другие устройства к последовательному порту!

3) Скорость передачи неверна. Скорость передачи модуля Bluetooth должна соответствовать подключенному устройству. Эта скорость передачи передач является скоростью передачи модуля Bluetooth, а не скоростью передачи, выбранной на компьютерном программном обеспечении.

18, только черезUSBВы хотите установить параметры при переключении на последовательный порт?

A:любойTTLПоследовательный порт уровня (включая микроконтроллер) может быть отправлен, когда вспыхивает индикатор состояния модуля Bluetooth (то есть Bluetooth не подключен).ATКоманда изменяет параметры, сам модуль не знает и не заботится.ATКакое устройство отправляет команду.
