Spot Rysen Movement Control Card Card DMC1380 Leisai Three -Axis Control Card Card Original New Spot
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

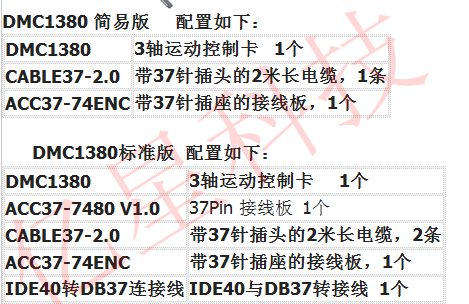

- Leisai DMC1380 Одно карта
- Leisai DMC1380 Simple Edition
- Leisai DMC1380 Стандартное издание
| Цвет: | Leisai DMC1380 Одно карта, Leisai DMC1380 Simple Edition, Leisai DMC1380 Стандартное издание |
родственник
Наш магазин присоединился к услугам безопасности потребителей, и у него нет причин возвращать услуги в течение семи дней, чтобы гарантировать, что оригинальная карта контроля Leisai была совершенно новой. Она отправила депозит на Taobao.com, пожалуйста, будьте уверены, чтобы купить его!
Этот магазин добавляет 5 очков для вынесения обычных счетов, и добавляет 10 баллов за счета -фактуры.
| 3 Управление сервоприводом оси/шаг |
| 32 -битная шина PCI, подключите и воспроизводить |
| Максимальная частота выходного импульса на вал составляет 1,2 МГц |
| Управление расположением и управление скоростью 2 режима |
| Программное обеспечение реализует многоосевую проверку и дополнение |
| До 31 цифрового ввода, 24 маршрута цифровой вывод |
| ПК может использовать 15 карт управления движением одновременно для управления 45 осей |
Обзор
Спортивная карта управления DMC1380 представляет собой карту управления импульсным управлением PCI Bus 3, разработанная независимо разработанным управлением движения Leisai. Она имеет характеристики простого программирования, стабильной надежности и дешевой цены. Это первый выбор для управления движением точек.
DMC1380 подходит для управления различными шаг -двигателями и сервоприводами переменного тока, а частота импульса каждой положения оси может достигать 1,2 МГц.Один выход импульса (импульс+направление) или двойной пульс (CW Pulse+Pulse Pumplse) может сделать дифференциальный или одиночный тип.
DMC1380 в основном используется для управления Multi -Axis Point Device, с трапециевидными функциями управления скоростью, а доступное программное обеспечение может достичь многоосевой проверки и дополнения.Мотор и сигналы ввода/вывода расположены на двух 37 -пинских заглушках.Сигнал ввода/вывода на интерфейсе управления двигателем имеет фотоэлектрическую изоляцию, а IO на остальном 37 -пинском интерфейсе не является.
Карта DMC1380 содержит ввод ввода/вывода порта.Среди них входной порт 15 является изоляцией фотоэлектрического, а выходной сигнал 8 -й дороги является изоляцией; другие входные и выходные порты являются не -изоляцией.DMC1380 обладает высокой емкостью ввода/вывода, которая может непосредственно управлять небольшим реле, электромагнитным электромагнитным клапаном, индикаторным светом и другими устройствами коммутатора.
Область применения
| Автоматическая обработка и тестирование оборудования полупроводниковых продуктов |
| Электронное оборудование для автоматической обработки и тестирования |
| Автоматическая выборка и обработка оборудования биологии и медицины |
| Автоматическое упаковочное оборудование |
| Управляющее оборудование с ЧПУ |
| |
| Спецификация оборудования | |
| Ось управления | 3 ось |
| Максимальная частота пульса | 1.2MHz |
| Положение диапазон настройки импульса | 24 -бит |
| Тип выходного сигнала импульсного сигнала | Дифференциальный сигнал; Сингл -сигнал |
| Режим пульсного сигнала | Пульс/направление; двойной импульс |
| Режим управления | Управление положением, управление скоростью |
| Кривая скорости | Трапециевидная |
| Рабочая Температура | 0°C—50°C |
| Температура хранения | -20°C—80°C |
| влажность | 5-85%, не нока росы |
| Товары (вход) | ±5VDC&Plusmn; 5%, максимум 900 мА |
| Внешний источник питания (вход) | ±2-24VDC&Plusmn; 5%, максимум 500 мА |
| Количество карт управления движением, которые ПК работают одновременно | 15 юаней |
поддержка программного обеспечения
| Операционная система Windows |
| Поддержите Windows XP/2K/NT/98/WIN7 |
| Рекомендуется использовать инструмент программирования VB/VC ++/CB/LabView |
| Демонстрационное программное обеспечение Motion 1000 может помочь клиентам понять функцию движения и обнаружить аппаратную систему |

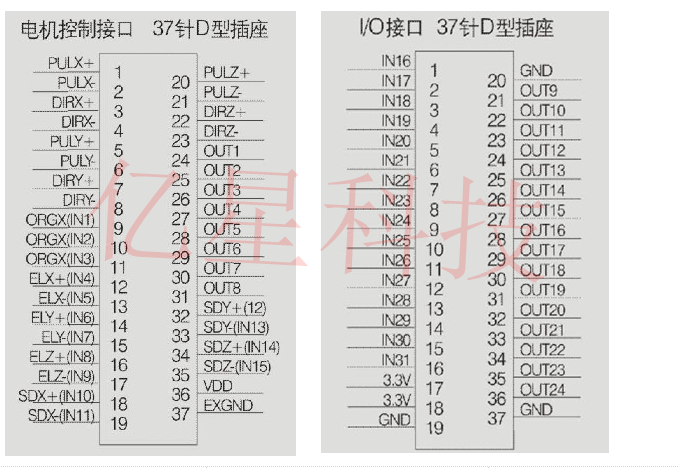

Сигнал интерфейса ввода/вывода спортивной карты
| Механический предел, замедление, сигнал происхождения | &Plusmn; el, sd, org  может быть определен как универсальный цифровой входной сигнал |
| Синхронное запуск/конец, одновременный сигнал замедления | Sta, stp |
| Цифры связи ввода/вывод | | размер |
| Коммуникационный порт цифрового ввода | Маршрут 31, из которого 15 из изоляции оптоэлектроники, не существует изоляции 16 | 164mm*98.4mm |
| Коммуникация цифровой выходной порт | Маршрут 24, из которых 8 легких электрических мощностей, нет изоляции в 16 |
