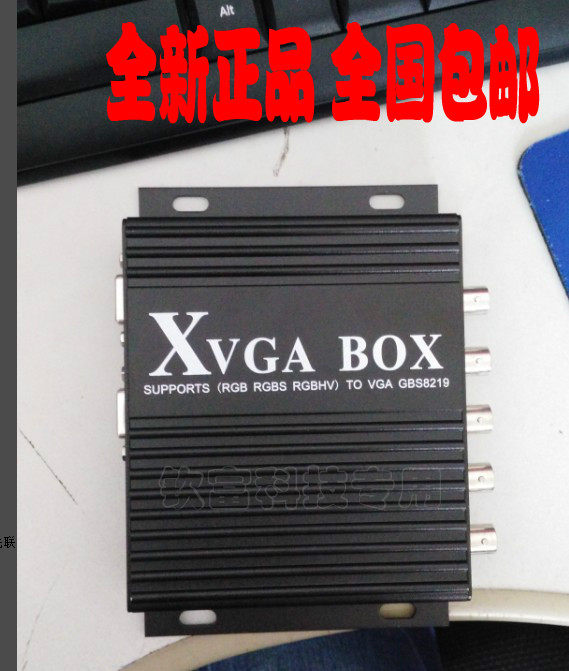

Авторизованный подлинный RGB для VGA/RGBHV в VGA Converter XVGA Box GBS-8219
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
В акциях, заказывайте до 18 часов дня и отправьте товар в тот же день!
Аксессуары включают в себя: Руководство, 12 В питания, 9 -нэдл видеокабель
Функция продукта: RGB для VGA / RGBS для VGA / RGBHV для VGA
Модель продукта: GBS-8219
моя компанияОсновываясь на долгосрочном опыте в области обслуживания и трансформации видео промышленного оборудования, сбора многих требований и обратной связи с клиентами, после многих лет разработки и тестирования, решительно запустив инновационный промышленный видеообразователь на основе GBS 8218-GBS 8219, который может реализовать промышленное видеосигнал. Преобразование полностью автоматизированные операции принесут вам доступную и удобную для технического обслуживания и замены промышленного дисплея.
Чтобы точно понять производительность GBS 8219, обратитесь к подробному описанию ниже:
Поддержка формата видеосигнала
Примечание (YPBPR и YUV - это тот же тип сигнала)
ГБ 8219 Особенности
1,   поддерживает видеосигналы частоты от 12 до 40 тыс., Автоматически распознает, а значение частоты поля не ограничено.
2,   поддерживает видео форматы, такие как RGB и YPBPR.
3,   поддерживает два метода сканирования: интервал и сканирование линии.
4,   Поддерживаю вертикальное разрешение от 200 до 600 линий, автоматически распознает.
5   поддерживает любое горизонтальное разрешение и автоматически распознает.
6   поддерживают отдельные синхронные сигналы, композитные синхронные сигналы или синхронные сигналы для составления на видеосигналах и автоматически распознавать.
7   вывод стандартного VGA -сигнала или пользовательского разрешения 800*600 полей и 60 Гц.

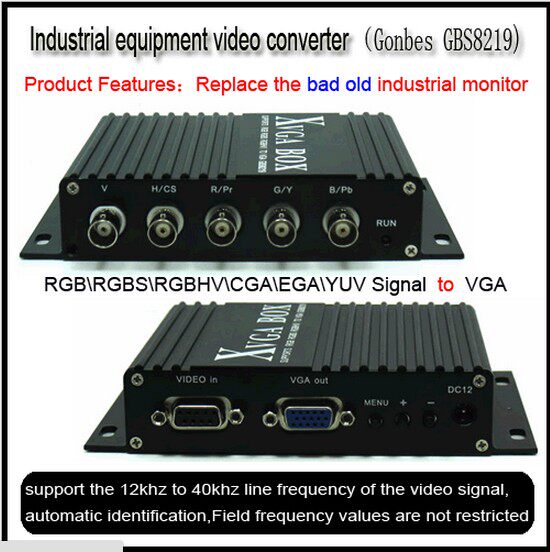

Диаграмма структуры интерфейса продукта
Интерфейсы выше описаны следующим образом:
DC12V:   Вход мощности, напряжение DC 12V, ток 1a или 1a.
Меню,+,-:  КЛЮЧ МЕНЮ МЕНЮ ДЕЙСТВИЯ,+,-Ключ для перемещения курсора или изменения значения вверх и вниз.
VGA OUT:   Стандартный выходной интерфейс VGA -сигнала, напрямую подключитесь к мониторам ЖК -дисплея или устройствам VGA.
Видео в:   9 -NEDLE SIGNAL INTERCHENT, соединяющий исходный выход сигнала с помощью оборудования, такого как промышленность.
V:,   Синхронный сигнал.
H/CS:   Синхронные сигналы Line или составные синхронные сигналы.
R/PR:   Красный сигнал или сигнал PR разности цвета.
G/y:   зеленый сигнал или Y -сигнал с плохим цветом.
B/pb:   синий сигнал или плохой сигнал Pb.
Бегать:   Устройство работает индикатор.
9 контактов или входов BNC могут быть выбраны.
9 -Пин сигнал. Описание входного порта Описание
Метод ввода видеосигнала
GBS8219 Определение пункта меню
1,   горизонтальное местоположение: этот элемент может отрегулировать уровень уровня видеомагшины.
2,   Размер уровня: этот элемент может настроить ширину видео -отображения.
3,   Вертикальная позиция: этот элемент может отрегулировать вертикальное исходное положение видео дисплея.
4,   Вертикальный размер: этот элемент может отрегулировать высоту видео дисплея.
5   Фазовая корректировка: этот элемент может точно -подтолкнуть фазу видео источника.
6   Тип источника видео: этот элемент, выбранный пользователем выбранным входом (RGB или YUV).Если пользователь выбирает неправильный видео источник, видео может показаться неверным.
7   сигнал синхронизации: этот элемент автоматически идентифицирует сигнал синхронизации входного видео, который также может быть скорректирован пользователем.
8,   входной импеданс: этот элемент выбирает для входного импеданса 75 евро или 750 евро. Входное сопротивление большое, а яркость большая.
9, &Метод сканирования NBSP; Этот элемент, выбрав входную видеообразующую информацию, является переплетенной или прогрессивной.
10. Выйдите и сохранение: после настройки всех параметров пользователем выходите и сохраните все параметры.
11, 15 секунд не нажимают какую -либо клавишу, меню автоматически сохраняет текущий параметр и выход.(Меню OSD появится, когда нет ввода источника сигнала)
GBS 8219 Определение работы кнопки
1,   Введите меню общих настроек: нажмите клавишу меню один раз.
2,   Введите меню «Настройки высокого уровня»: долго нажмите клавишу меню в течение 5 секунд.
3, переместите курсор: нажмите + клавишу.
4, переместить курсор вверх: нажмите -ckey.
5   выберите текущий элемент: нажмите клавишу меню
6   выходите из текущего элемента: нажмите клавишу меню
7   изменить элементы выбора:+ или -Кей.
GBS 8219 Порядок регулировки меню
Шаг 1: После доступа к сигналу, если нет дисплея или цвет неверный, элемент типа источника видео настраивается, и цвет настраивается на тип входного сигнала, а цвет будет отображаться нормально.(Параметры: yuv color with, rgb (d) цифровой сигнал TTL, сигнал модели RGB (a))
Шаг 2: Система может автоматически идентифицировать синхронные сигналы.Если первый шаг регулируется, дисплей цвета изображения нормальный без вручную настраивая этот элемент; если изображение искажено, вам необходимо вручную отрегулировать сигнал синхронизации, настроить его до того же типа, что и источник сигнала, вы можете отобразить изображение обычно.
Шаг 3: Если экран расширен и переполнен до нижней части экрана, метод сканирования настраивается на: прогрессивное; если вертикальное положение настраивается до максимального значения, дисплей изображения по -прежнему учитывает только половину от дисплея, тогда Это будет метод сканирования, скорректирован как к: интервалу.
Шаг 4: Отрегулируйте положение уровня, горизонтальный размер, вертикальное положение, элемент вертикального размера и приспособитесь к удовлетворительному положению.
Шаг 5: Входной импеданс, выберите входной импеданс с источником сигнала, выберите 750 евро, что является относительно ярким. Если вы выберете 750 евро белые, вы должны выбрать 75 евро.
Шаг 6: Регулировка фазы. Если в изображении появляется крошечная волновая дрожание вверх и вниз, этот элемент может быть скорректирован в соответствии с фазой входного сигнала.
Шаг 7: Сохраните и выйдите.Сохраните все параметры в меню и выйти.
