8 -Shay Modem RF к AV Cable TV System System Hotel Villa Villa Simson Eight Retructioner
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
8 -Shate регулятор RF для AV аналого -дисциплинарного телевизора, симуляторного сигнала 8 Сигналов моделирования одновременно
4 -пути вход сигнала, 8 -прочный выход сигналаВведите все возможное, вы также можете вывести 8 -миновые сигналы зрения.
Ответ: Большинство пользователей, которые используют многоуровневые демодигоры, используются для получения воздушных беспроводных радиочастотных частотных сигналов!Все они происходят из другой ориентационной башни!Недостаток единого ввода заключается в том, что всегда есть сигналы, которые не могут одновременно получать мульти -направляющий сигнал!Всегда заботитесь об этом!В качестве группы используется независимый модуль демодуляции с двойной дорогой, что удобно для технического обслуживания и замены!Не нужно менять материнскую плату, потому что она сломана!Значительно сэкономить затраты на техническое обслуживание!Наиболее важным моментом является то, что вы можете получить мультиапекс модуля независимого ввода сигнала в различных ориентациях, чтобы достичь эффекта очистки тени наборов.Вам нужно только подключить 4 распределения, чтобы достичь гибко!
Краткое использование инструкции
<Я. Обзор:
Реальный четырехэтажный вход, восьмисъемный выход, может подключить сигналы антенной антенны из четырех различных ориентаций, непосредственно ввести вывод аудио видео, может интуитивно получить доступ к модулятору к выходу аналогового сигнала.
Демодификатор 400D -телевизора -это устройство с фронтальным телевидением, которое может одновременно получать восьми -пуховой сигнал с открытым дорогой. , чтобы реализовать передачу телевизионного сигнала на кабельное телевидение.
<2> Особенности:
<1>, используя технологию синтеза частоты, управление процессором, вы можете выбрать входной канал каждого канала.
<2> Частота стабильна, удобна и точна.
<3>, Легко в работе, возьмите его один раз, не нужно регулировать в течение длительного времени.
<4>, Видео и аудио выходные сигналы являются стандартными сигналами.
<5> Входной канал непосредственно отображается с помощью модуля интеллектуального дисплея LCD на панели.
<6>, Использование интегрированных туннелей, вся машина имеет характеристики высокой надежности и устойчивости высокой температуры.
<7> Примите стандартное шасси роскошного.
<8>, совместим с различными системами.
<9>, внутренний источник питания принимает высокий диапазон переключения питания питания
<10>, также может настроить четырех -в одном телевизионном раскрытии в соответствии с требованиями клиента.
<3> Основные параметры производительности: (см. Таблицу ниже)
стрелять Частота особенный секс | Входная частота | 45MHz~860MHz |
Введите уровень носителя изображения | 70dBmV(Номинальная стоимость) 60~80dBmV(Доступный диапазон) | |
Введите рефлекторную потерю | 8dB | |
Видеть Частота особенный секс | Выходной уровень | 1±0.2Vp-p |
Выходной импеданс | 75W | |
Отношение сигнал шум | 55dB(Взвешенное, номинальное значение ввода) | |
Плоскостность | ±1.5dB(0,1 МГц~5MHz) | |
Дифференциальная выгода | ±5%(Система регулировки 87,5) | |
Дифференциальная фаза | ±5°(Система регулировки 87,5) | |
звук Частота | Выходной уровень | 0.775V(600WНагрузка, частота 50 кГц) |
Плоскостность | ±2dB(40 Гц~12KHz) | |
Искажение | 1.5% | |
Отношение сигнал шум | 55dB(Когда номинальное значение вводится) | |
источник питания | Входное напряжение переменного тока | 110-245V AC |
1. Установщик системы CATV
Эта короткая статья напоминает, что установщик системы CATV обращает внимание на правильный основной критерий в литературе NEC 820-40.Также четко указано, что заземление кабеля должно быть подключено к зданию и как можно ближе к входу кабеля.
2. Кайфенг лечение
Каждая машина была собрана, проводка и проводка завершены, а доставка упакована в соответствующую упаковку.Обратите внимание, были ли все аксессуары были выведены из упаковочного материала.
3. Институциональная проверка
Глядя на передние и задние части машины, независимо от того, не потеряны или повреждены аксессуары.
4.
5. Общая конструкция полки установки используется для установки, которая будет установлена в стандартном 19 -м шкане.

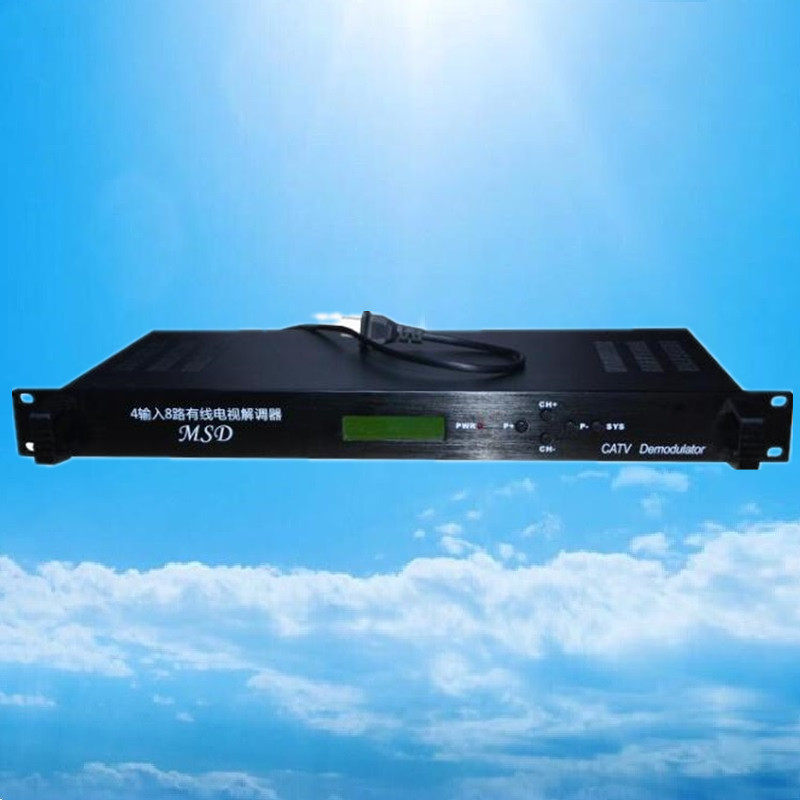

"Объяснение передней панели"
, ЖК -ЖК -дисплей модуля: частота, а формула для отображения текущего канала - отображение текущего канала.
Ключ выбора канала: используйте для выбора текущего номера рабочего канала.
, Вверх клавиша: отрегулируйте канал текущего канала, чтобы добавить 1.
, Вниз клавиша: отрегулируйте канал текущего канала 1 вниз.
, Индикатор: укажите номер канала текущей операции.
"2", описание задней панели:
, Power 220V (AC) вход.
, Power Socket: 220V (AC) Выход.
, RF вход: F -Type BNC сокет.
, Видео вывод каждого канала.Вгнегулированный розетка BNC -типа.
, Каждый канал звуковой вывод.Вгнегулированный розетка BNC -типа.
, Регулировка уровня радиочастотного ввода.
6. Получите сигнал с открытым дорожным телевизором в воздухе через антенну, такой как слишком большой или слишком маленький, внешнее измерительное устройство или усилитель антенны, а затем передается из кабеля до входного порта демодулятора, чтобы уровень входа демодигора должен быть входным уровнем устройства растворения до 60 ~ 80 дБМВ.
7. Подключите вывод видео и аудиосигнала с помощью устройства растворения, чтобы подключиться к порту видео входного и аудио входного порта подключения к регулировке передней части.
8. При использовании нескольких учеников вы можете вставить силовую пробку верхнего демодулятора в "<2>«В середине вставьте силовую пробку последнего демодулятора в плату питания; при использовании одного демодулятора вы можете напрямую вставить заглушку питания в плату питания.
9. Демодулятор должен иметь хорошую почву.
