Вход ввода сигнала SDI, выделенный на четырех выходной вывод SDI
L Поддержка синхронного разделения двухканальных аудиосигналов
L Использует 24 -битный/192 кГц ЦАП и (устройство распределения поддерживает только скорость выборки 48 кГц).
l Нет потери сигнала
L Поддержка от 5 В до 12 В постоянного напряжения.
L энергопотребление низкое, а адаптер мощности низкий
l Индикатор состояния ввода полосы, четко отображает состояние использования оборудования
L может подключить несколько дистрибьюторов для достижения функций с длинной дистанцией и многочисленным расширением

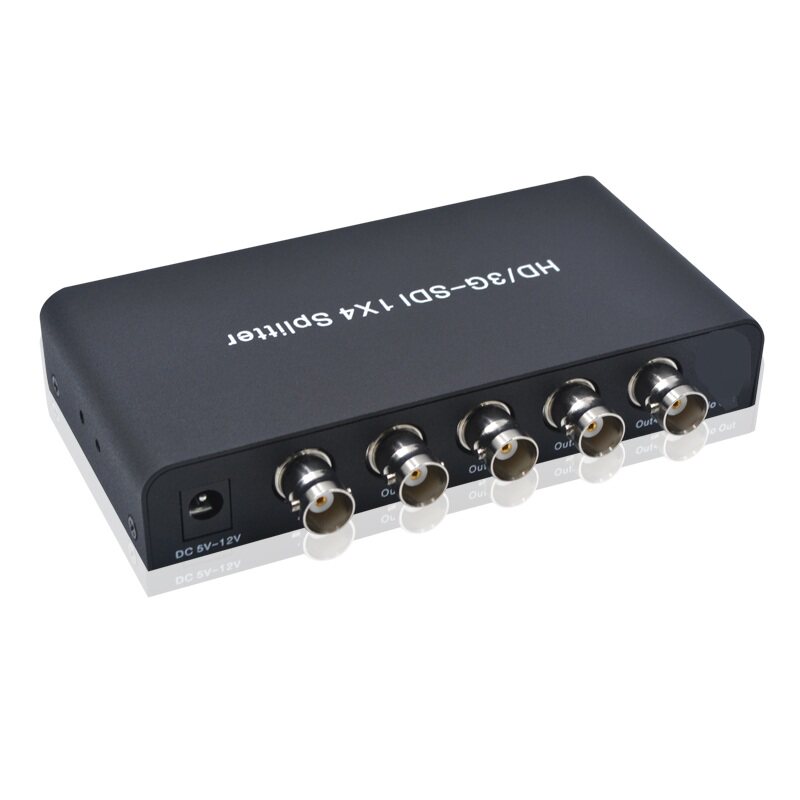

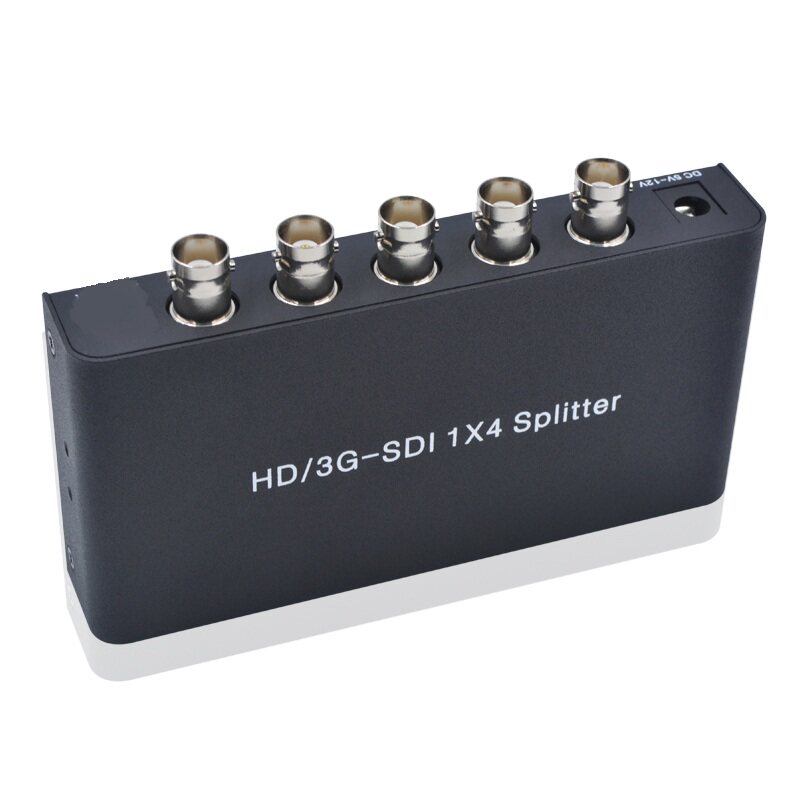

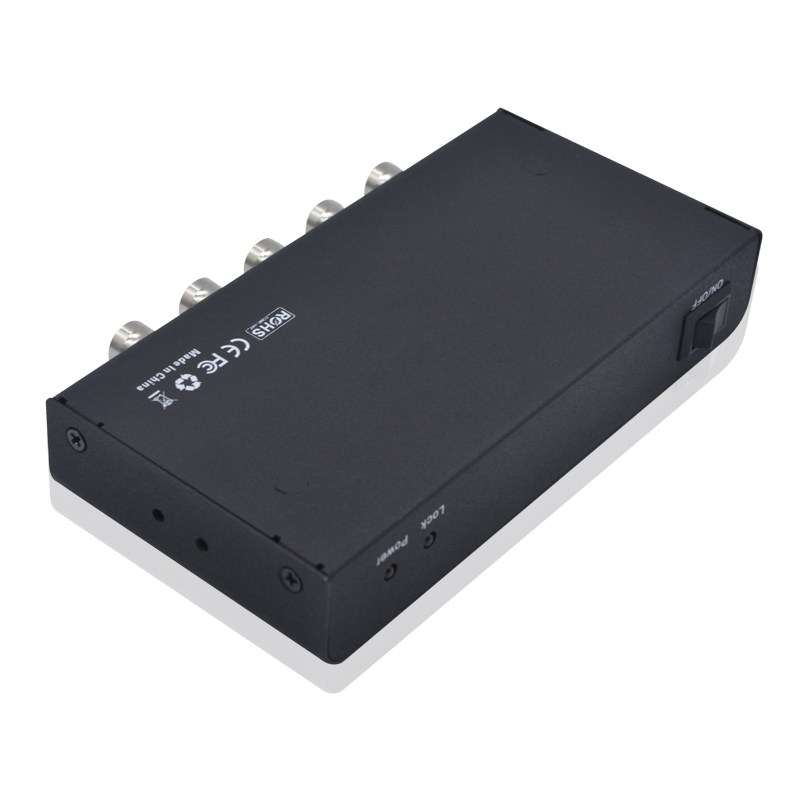

Реальный выстрел продукта
  введение продукта
  этот сепаратор SDI аудио -сепаратор может распространять сигнал SDI на протяжении всего пути к производству четырех сигналов SDI, то есть выходной интерфейс может подключаться к четырем отображению SDI и отображать один и тот же экран. Функция и поддерживает аудиосигнал, отделенный от Сигнал SDI.
Этот продукт может быть применен в местах, которые ограничены шумом, расстоянием передачи и безопасности, управлению центрами обработки данных, распределению информации, удаленному мониторингу, демонстрации конференц -зала, а также в цифровой среде и учебных заведениях компании
Функции:
L Весь вход сигнала SDI, выделенный на четырех выходной сигнал SDI
L Поддержка синхронного разделения двухканальных аудиосигналов
L Использует 24 -битный/192 кГц ЦАП и (устройство распределения поддерживает только скорость выборки 48 кГц).
l Нет потери сигнала
L Поддержка от 5 В до 12 В постоянного напряжения.
L энергопотребление низкое, а адаптер мощности низкий
l Индикатор состояния ввода полосы, четко отображает состояние использования оборудования
L может подключить несколько дистрибьюторов для достижения функций с длинной дистанцией и многочисленным расширением
Параметры продукта:
Стандарт SMPTE ...&B, 424M, 292M, 259 M-C
Скорость передачи SDI ... 1,485 ГБ/с (HD), 2,97 ГБ/с (3G)
Вход/выходное разрешение ... ............................................................................................................................................................... .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. ...................................... должен очистить Qing: 480i@60, 576i@50 HD: 720p@ 50/60, 1080i@50/60  3G: 1080p@24/25/297/30/50/59.94/60
Выходное разрешение SDI ... ................................................ ............................
Скорость выборки аудио .................................................... .................................................. ................................................ .. .... 48 кГц
Введите порт ... ................................................ .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. ......................... есть X BNC (SD / HD / 3G-SDI)
Выходной порт ... / hd / 3g-sdi)
Кабель трансмиссии SDI ................................................................................................................................................................... .................. ............ вход может достигать 100 метров из 80 метров
  Вход может достигать 80 метров из 100 метров
Входное напряжение................................................ .................................................. .................................................. .............. DC5V -12V
Максимальное потребление мощности ....................................................................................................................................................................................... .................................................. .................................................. .............. .......... 1,5 Вт
Защита от статического разряда в режиме человека ............................................&Plusmn; 8 кВ (воздушный разрыв),&Plusmn; 4 кВ (разряд соединения)
Рабочая Температура................................................ .................................................. .................................................. .............. ....- 10 ~+55 ℃
Температура хранения ................................................. .................................................. ............................................... ... . 20 ~+60 ℃
Рабочая влажность .................................................... ....
Влажность хранения ................................................. .................................................. .........................................
Размер оболочки ................................. ............ ........................................
масса................................................. .................................................. .................................................. .............. ............ 230 граммов

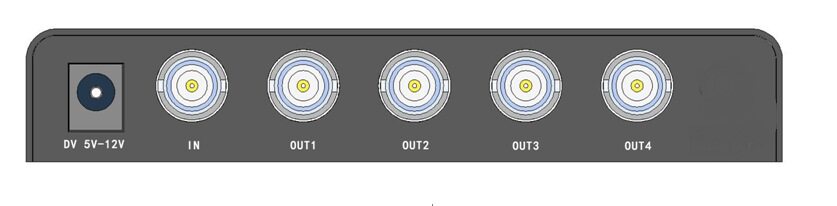

Схема схема физического интерфейса:
DC5V-12V:  Входной интерфейс мощности используйте адаптер питания разъема 5V-12V/DC005
В кн.: Интерфейс ввода сигнала SDI, подключитесь к кабелям SDI с камерой SDI
Out1out4: выходной интерфейс SDI, используйте кабель SDI для отображения соединения устройства с устройством дисплея SDI

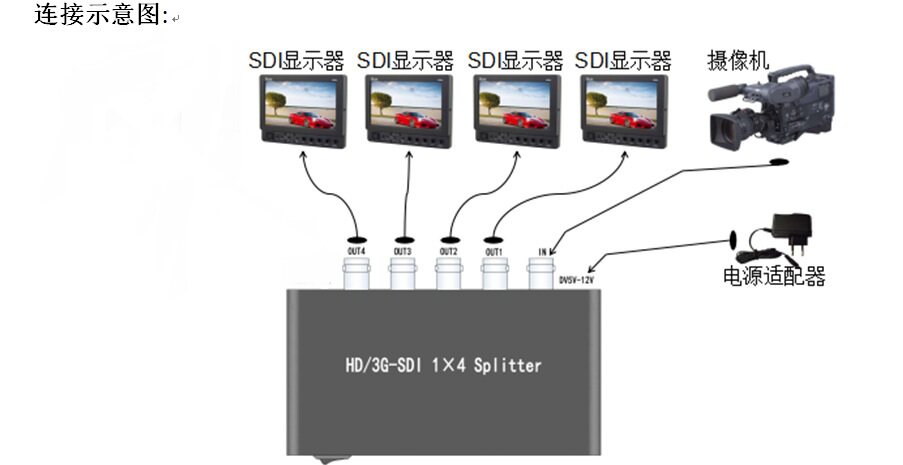

Соединение и операция:
1. Выходной конец камеры SDI подключен к терминалу дистрибьютора через кабель SDI.
2. Подключите конец out1-out4 заместителя через кабель SDI к входному концу устройства дисплея SDI
4. Наконец, получен заголовок постоянного тока постоянного тока.
содержимое пакета:
3G SDI распределение ... ................................................ .................................................. .................... ......... 1pcs
DC5V/DV12V Адаптер питания ... .......................................... ................
Руководство пользователя ................................................ .... .............................................. .................................................. .................. .......... 1pcs
