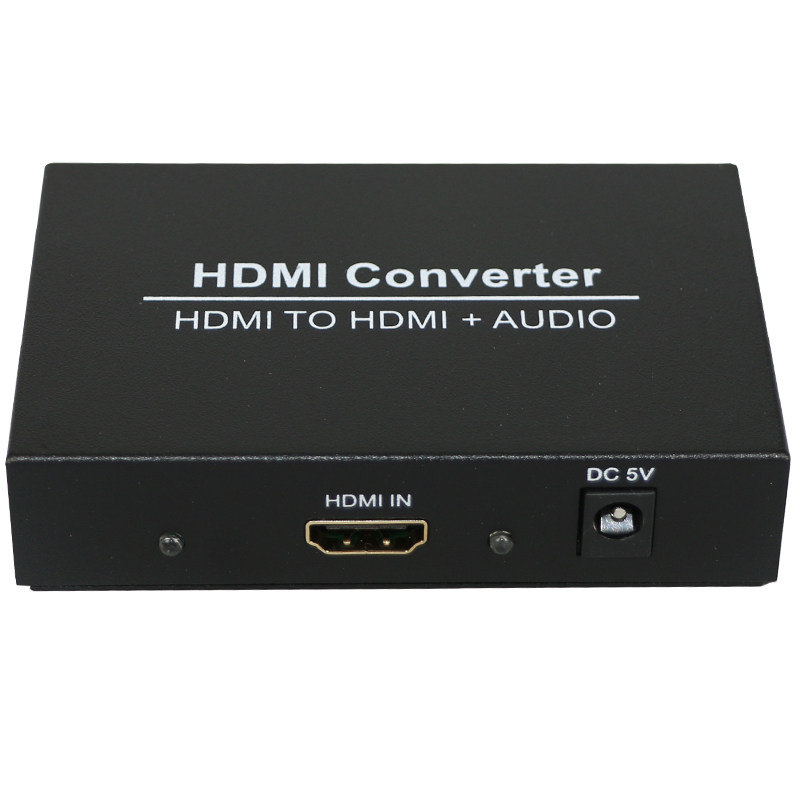

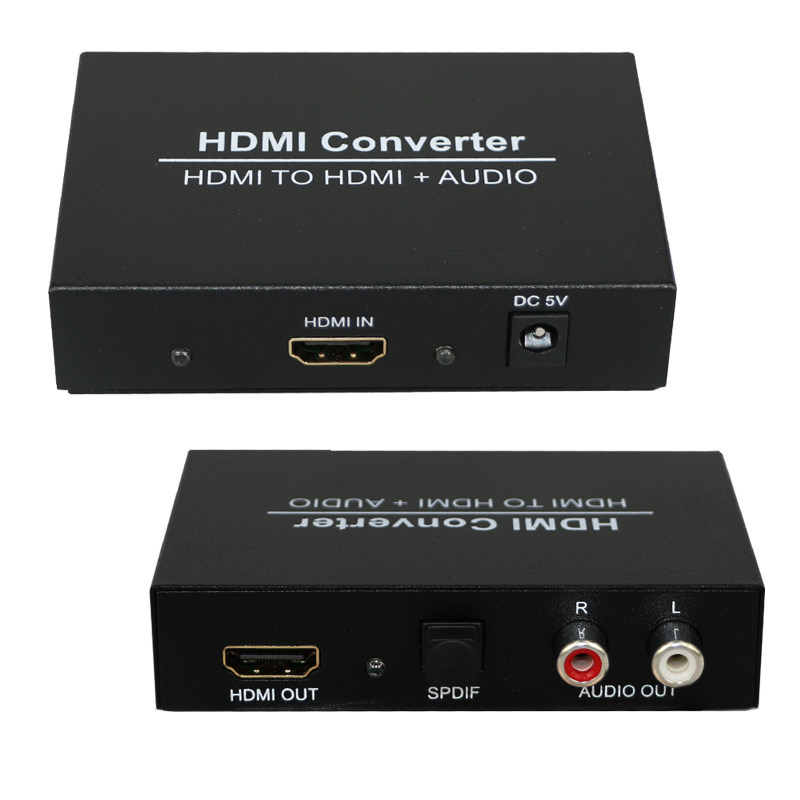

GRIS HDMI Audio Seperator Оптическое волокно 5.1 канал HD 4K Декодирование конверсии (SPDIF+R/L)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Модель продукта: GE-HDMI-600
Функции:
Ввод сигнала HDMI вплоть до выхода HDMI+Audio (SPDIF+R/L) полностью
Поддержка аудио -вывода: SPDIF+аналоговый R/L
Введите поддержку: 4K2K (30 Гц) можно поддерживать
Он может достичь выхода аудио синхронного разделения.
Светодиодные индикаторы, когда источник или сигнал сигнала выпускается в рабочем состоянии, включен соответствующий индикатор.
Нет потери сигнала
легкая установка
Сила внешних спецификаций DC5V/1A
Характеристики продукта:
Резолюция HDMI 24/50/60FS/1080p/1080i/720p/576p/576i/480p/480i
Поддержка формата цвета видео 24bit/Deep Color 30bt, 36bit 36bit

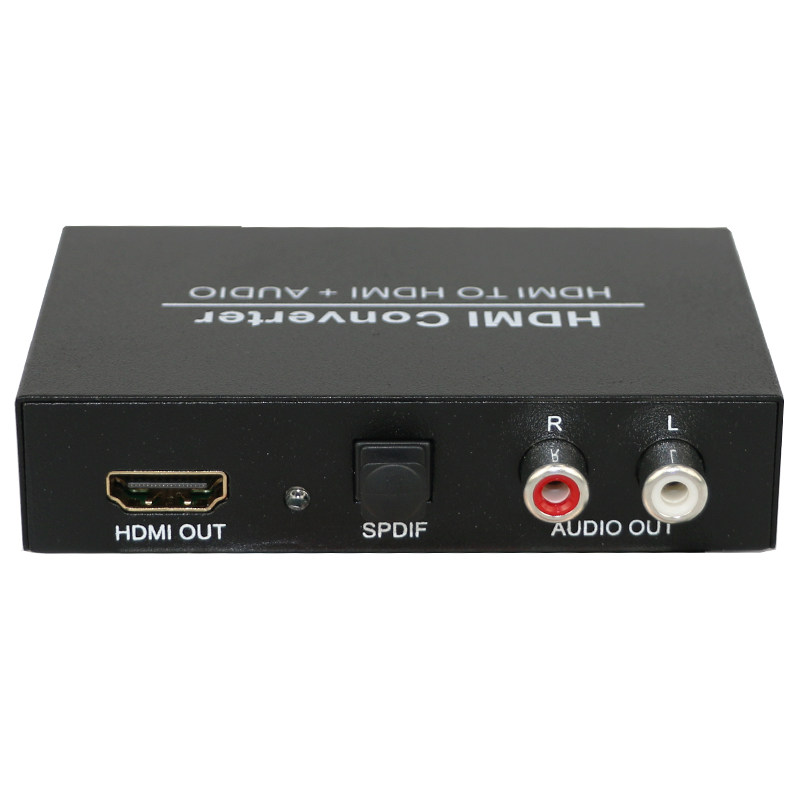

Аудио Выход: левый и правый каналы и вывод волокна
Пропускная способность передачи: 225 МГц
Скорость гончара: 6,75 Гбит / с
Вход/выходной сигнал TMDS: 0,5 ~ 1,5 вольт P-P
Вход/выходной сигнал DDC: 5 Волты P-P (TTL)
Введите длину кабеля:≤15m AWG26 HDMI standard cable
Длина выходного кабеля:≤20m AWG26 HDMI standard cable
Рабочая ток: 500 мА

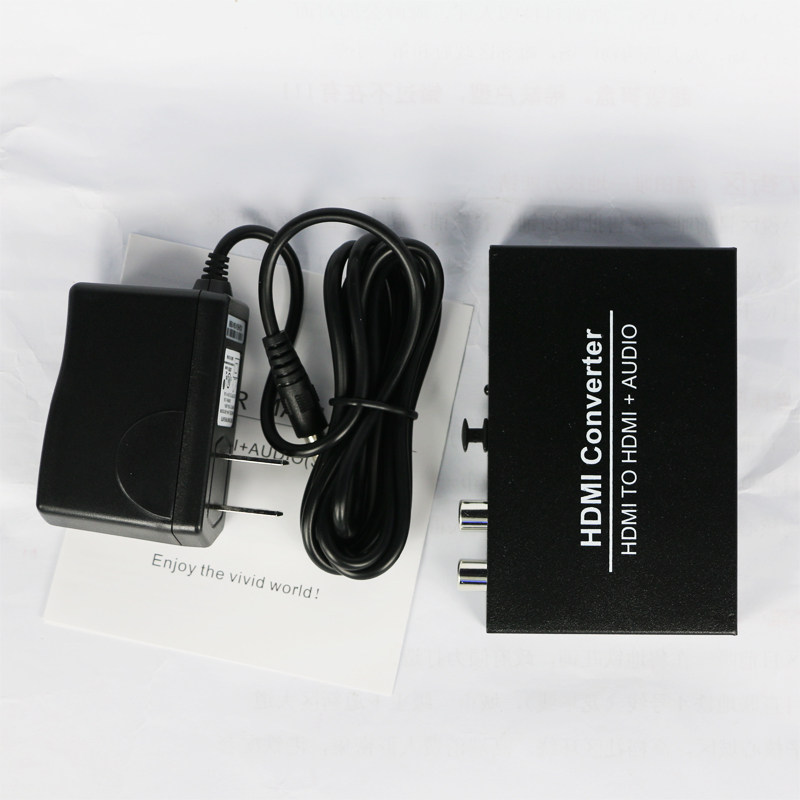

Спецификация адаптера питания: .Input: AC (50 Гц, 60 Гц) 100 В-240 В;
Рабочий диапазон температуры: (от -15 до +55 ° C)
Рабочая влажность Диапазон: от 5 до 90%RH (без коагуляции)
Размер (длина*ширина*высота) : 110x55x24 (мм)
масса:…135g
Принцип приговора HDMI
Дистрибьютор HDMI является незаменимым продуктом в повседневной жизни.Дистрибьютор HDMI может использоваться для мультимедийных интерфейсов передачи, таких как DVD -плеер, DVD -рекордер, цифровое домашнее устройство Digital TV, установка -топ -короб Высокий в трансмиссионном кабеле.Вот два типа дистрибьюторов HDMI подробно.
Интерфейс HDMI и обзор системы
Потребители в настоящее время обеспокоены различными AV -соединениями.Интерфейс HDMI может использовать одно соединение вместо многих аудио и видео подключений, простых и удобных.В настоящее время интерфейс HDMI стал одним из обязательных интерфейсов для цифровых аудио -визуальных продуктов.
Существует три канала связи для интерфейса HDMI, интерфейсная диаграмма.Канал TMDS: Отвечает за передачу всех аудио и видеоданных.Канал DDC: источник HDMI, прочитайте структуру данных E-EDID на конце поглощения через этот канал, а затем изучил функцию и характеристики конца поглощения.Канал CEC: это вариант.
В некоторых случаях источник HDMI используется для avi Infoframe и Audio Infoframe.Информация, содержащаяся в AVI InfoFrame, представляет собой метод или механизм, планируемый для достижения и достижения автоматизации форм отображения, таких как пропорция, метод цвета и повторяющиеся факторы дисплея.Информация о аудио InfoFrame содержит такую информацию, как каналы, типы кодов, измерения выборки, частоты выборки.
E-Edid-это аббревиатура данных о расширенном расширении (расширенный стандарт идентификации идентификации расширенного отображения).Устройство Source использует DDC (отображающий канал данных) для считывания терминала, поглощающего E-EDID устройства дисплея, чтобы подтвердить настройку и функцию устройства дисплея терминала.
HDCP Digital Content Maintenge -это технология декодирования Intel для HDMI для обеспечения высокопроизводительного обслуживания цифрового контента.HDMI, оснащенный технологией декодирования HDCP, не будет ограничена шифрованием сигнала и может получать сигналы высокого определения во всех форматах.
Структура системы назначения HDMI и характеристики чипов
Принцип работы рабочего приговора HDMI заключается в следующем: когда входной порт HDMI поглощает видео входного сигнала HDMI, он преобразуется в сигнал Y/CB/CR, синхронизированный во встроенном сайте, чтобы отправить его в чип, отправляющий HDMI.Чип HDMI преобразует сигнал Y/CB/CR в HDMI.В настоящее время четыре порта HDMI имеют одновременно выходы сигналов с копированием сигнала и улучшенными функциями.Одиночный микрокомпьютер контролирует инициализацию каждого чипа через шину I2C и изменение машины состояния и завершает показания Эдида и проверку HDCP.
