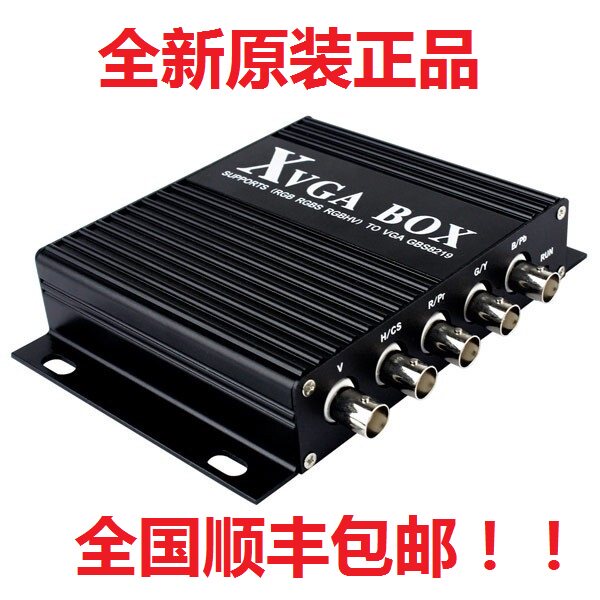

GBS8219 Industrial Video Converter Limited Special Special Propect National Qianfeng
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Новая оригинальная подлинная, одна -моя гарантия
Специальное предложение SF Бесплатная доставка!
GBS-8219 был успешно использован в следующей замене промышленного оборудования
DIM760 дисплей   DISPARE BALANZ   дисплей в боулинге
Стеклянная пограничная дисплей   толстый приборной дисплей корабль -радиолокационное дисплей
Мониторинг электростанции   Компьютерный дисплей Snail   Farak CNC-40 Дисплей буровой установки
Farak t42 дисплей   дисплей фотоэлектрического обнаружения   дисплей мониторинга микшера
Радар -мониторинг дисплей   Hold Rolling GEM80 дисплей   Hold Rolling Sys2
Горячий дисплей SYS2   Швейцарский дисплей Chamir   дисплей фрезеровая машина
Дисплей буровой машины   Резиновая шина высокая скорость измерения скорости.   NEC DISPLAY, MARTING MACHINE."   дисплей Mitsubishi
Схема замены старой модели Display :: Различные размеры ЖК -панели+ GBS8219 Видео -преобразователь = новый дисплей (хорошая замена, совместимая с RBS, RGBS, RGBHV, разность цвета и другие источники сигналов специальных правил.

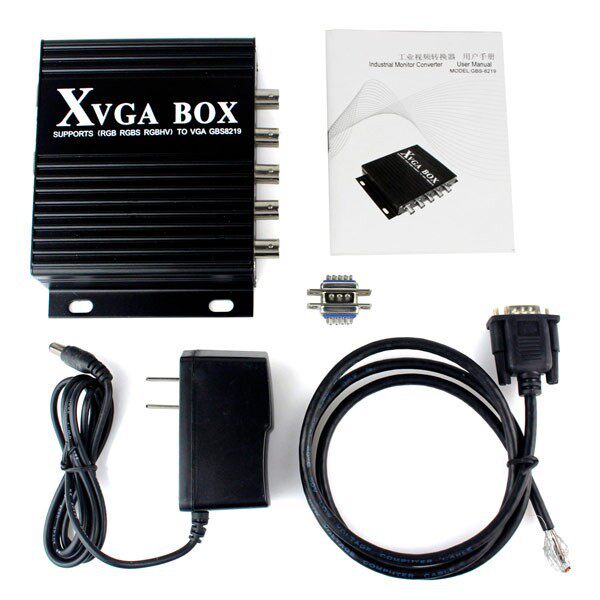

Аксессуары включают в себя: ручное, 12 В питания, 9 -пиночный видеокабель, как показано ниже:
Функция продукта: RGB для VGA / RGBS для VGA / RGBHV для VGA
Модель продукта: GBS-8219
моя компанияОсновываясь на долгосрочном опыте в области обслуживания и трансформации видео промышленного оборудования, сбора многих требований и обратной связи с клиентами, после многих лет разработки и тестирования, решительно запустив инновационный промышленный видеообразователь на основе GBS 8218-GBS 8219, который может реализовать промышленное видеосигнал. Преобразование полностью автоматизированные операции принесут вам доступную и удобную для технического обслуживания и замены промышленного дисплея.
Чтобы точно понять производительность GBS 8219, обратитесь к подробному описанию ниже:

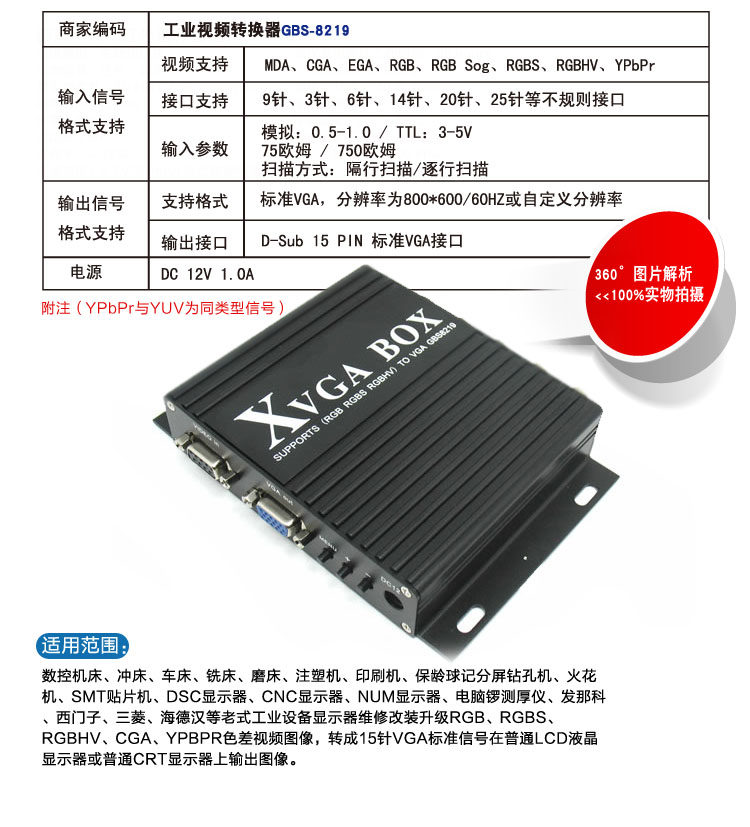

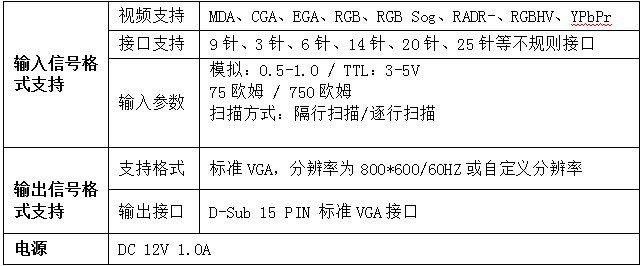

Поддержка формата видеосигнала
Примечание (YPBPR и YUV - это тот же тип сигнала)
ГБ 8219 Особенности
1,   поддерживает видеосигналы частоты от 12 до 40 тыс., Автоматически распознает, а значение частоты поля не ограничено.
2,   поддерживает видео форматы, такие как RGB и YPBPR.
3,   поддерживает два метода сканирования: интервал и сканирование линии.
4,   Поддерживаю вертикальное разрешение от 200 до 600 линий, автоматически распознает.
5   поддерживает любое горизонтальное разрешение и автоматически распознает.
6   поддерживают отдельные синхронные сигналы, композитные синхронные сигналы или синхронные сигналы для составления на видеосигналах и автоматически распознавать.
7   вывод стандартного VGA -сигнала или пользовательского разрешения 800*600 полей и 60 Гц.

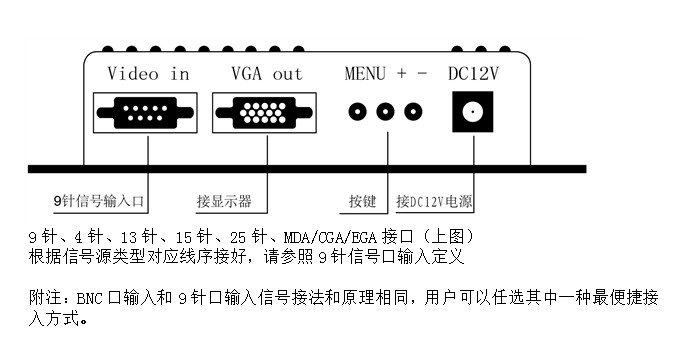

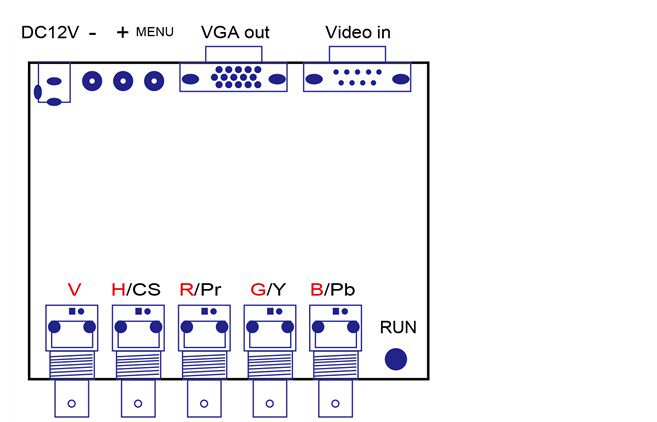

Диаграмма структуры интерфейса продукта
Интерфейсы выше описаны следующим образом:
DC12V:   Вход мощности, напряжение DC 12V, ток 1a или 1a.
Меню,+,-:  КЛЮЧ МЕНЮ МЕНЮ ДЕЙСТВИЯ,+,-Ключ для перемещения курсора или изменения значения вверх и вниз.
VGA OUT:   Стандартный выходной интерфейс VGA -сигнала, напрямую подключитесь к мониторам ЖК -дисплея или устройствам VGA.
Видео в:   9 -NEDLE SIGNAL INTERCHENT, соединяющий исходный выход сигнала с помощью оборудования, такого как промышленность.
V:,   Синхронный сигнал.
H/CS:   Синхронные сигналы Line или составные синхронные сигналы.
R/PR:   Красный сигнал или сигнал PR разности цвета.
G/y:   зеленый сигнал или Y -сигнал с плохим цветом.
B/pb:   синий сигнал или плохой сигнал Pb.
Бегать:   Устройство работает индикатор.
9 контактов или входов BNC могут быть выбраны.

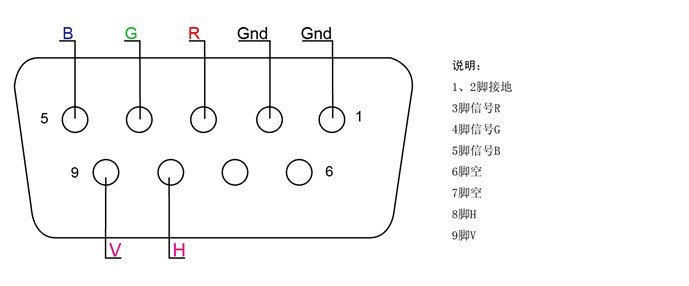

9 -Пин сигнал. Описание входного порта Описание

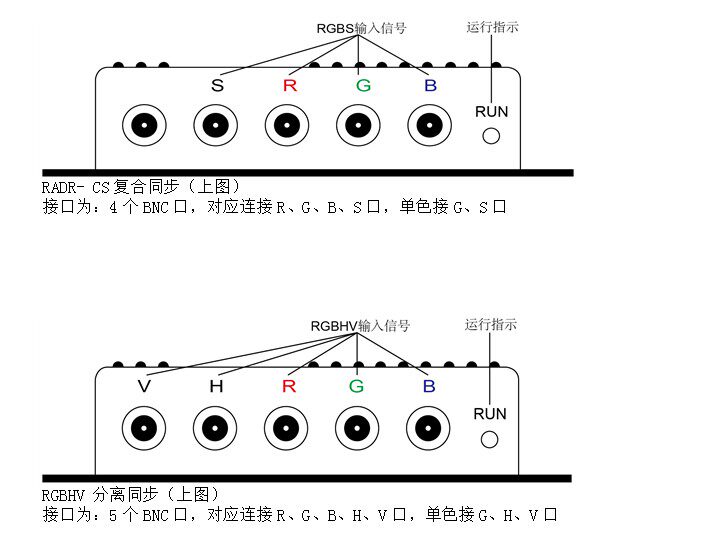

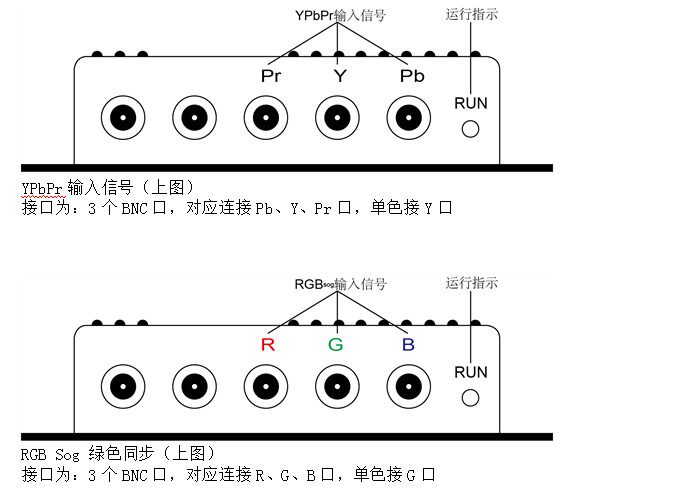

Метод ввода видеосигнала

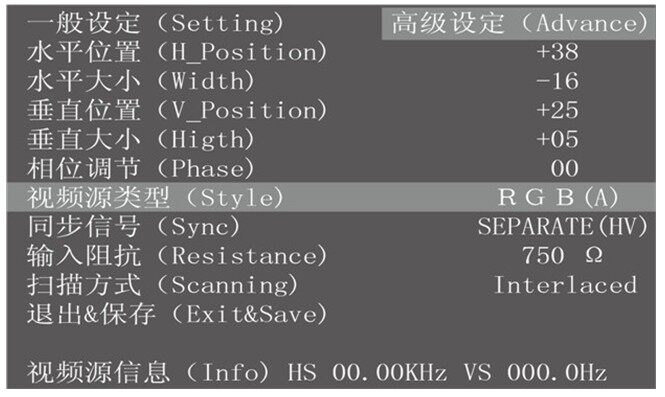

GBS8219 Определение пункта меню
1,   горизонтальное местоположение: этот элемент может отрегулировать уровень уровня видеомагшины.
2,   Размер уровня: этот элемент может настроить ширину видео -отображения.
3,   Вертикальная позиция: этот элемент может отрегулировать вертикальное исходное положение видео дисплея.
4,   Вертикальный размер: этот элемент может отрегулировать высоту видео дисплея.
5   Фазовая корректировка: этот элемент может точно -подтолкнуть фазу видео источника.
6   Тип источника видео: этот элемент, выбранный пользователем выбранным входом (RGB или YUV).Если пользователь выбирает неправильный видео источник, видео может показаться неверным.
7   сигнал синхронизации: этот элемент автоматически идентифицирует сигнал синхронизации входного видео, который также может быть скорректирован пользователем.
8,   входной импеданс: этот элемент выбирает для входного импеданса 75 евро или 750 евро. Входное сопротивление большое, а яркость большая.
9, &Метод сканирования NBSP; Этот элемент, выбрав входную видеообразующую информацию, является переплетенной или прогрессивной.
10. Выйдите и сохранение: после настройки всех параметров пользователем выходите и сохраните все параметры.
11, 15 секунд не нажимают какую -либо клавишу, меню автоматически сохраняет текущий параметр и выход.(Меню OSD появится, когда нет ввода источника сигнала)
GBS 8219 Определение работы кнопки
1,   Введите меню общих настроек: нажмите клавишу меню один раз.
2,   Введите меню «Настройки высокого уровня»: долго нажмите клавишу меню в течение 5 секунд.
3, переместите курсор: нажмите + клавишу.
4, переместить курсор вверх: нажмите -ckey.
5   выберите текущий элемент: нажмите клавишу меню
6   выходите из текущего элемента: нажмите клавишу меню
7   изменить элементы выбора:+ или -Кей.
GBS 8219 Порядок регулировки меню
Шаг 1: После доступа к сигналу, если нет дисплея или цвет неверный, элемент типа источника видео настраивается, и цвет настраивается на тип входного сигнала, а цвет будет отображаться нормально.(Параметры: yuv color with, rgb (d) цифровой сигнал TTL, сигнал модели RGB (a))
Шаг 2: Система может автоматически идентифицировать синхронные сигналы.Если первый шаг регулируется, дисплей цвета изображения нормальный без вручную настраивая этот элемент; если изображение искажено, вам необходимо вручную отрегулировать сигнал синхронизации, настроить его до того же типа, что и источник сигнала, вы можете отобразить изображение обычно.
Шаг 3: Если экран расширен и переполнен до нижней части экрана, метод сканирования настраивается на: прогрессивное; если вертикальное положение настраивается до максимального значения, дисплей изображения по -прежнему учитывает только половину от дисплея, тогда Это будет метод сканирования, скорректирован как к: интервалу.
Шаг 4: Отрегулируйте положение уровня, горизонтальный размер, вертикальное положение, элемент вертикального размера и приспособитесь к удовлетворительному положению.
Шаг 5: Входной импеданс, выберите входной импеданс с источником сигнала, выберите 750 евро, что является относительно ярким. Если вы выберете 750 евро белые, вы должны выбрать 75 евро.
Шаг 6: Регулировка фазы. Если в изображении появляется крошечная волновая дрожание вверх и вниз, этот элемент может быть скорректирован в соответствии с фазой входного сигнала.
Шаг 7: Сохраните и выйдите.Сохраните все параметры в меню и выйти.
';
