4 -Устройство по регулировке, отель Cable TV Four Road 16, 32, 48 цифровой трансфер -моделирование спереди -оборудование
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Эта ссылка является 4 -го переворотным устройствомhttps://item.taobao.com/item.htm?id=546965485520Для других фронтальных аксессуаров, пожалуйста, свяжитесь с обслуживанием клиентов, прямыми продажами производителей, обеспечение качества.Предоставьте общежития по прокату отелей и прокат отелей.
ФункцииА
1. Ввод четырехсекционного видео -канала, частота выходных каналов RF.2. Используйте полосы регулировки с высокой частотой с небольшими помехами.3. Голос и изображения используют технологию блокировки MCU, с высокочастотной стабильностью и точностью.4. Функциональная схема всей машины использует процесс в форме листа, и вся машина очень надежна.6. Удобная работа, объем объема и систему регулировки видео могут быть отрегулированы на передней панели.Технические параметры:
Радиочастота&Nbsp; частотный диапазон 47 ~ 870 Любой четыре частотного канала необязательно
Точность частоты±5kHz
Выходной уровень 98dBμV
Злоупотреблять - 60dBc max
Выходной импеданс 75Ω
Выходное отражение   12 дБ мин
Голос голосовой перевозчик 18±2dB
Входной уровень 0,6 ~ 1,5VP-P-P
Видео входной импеданс 75Ω
Видео входное отражение 30 дБ мин. 30 дБ мин
Коэффициент сигнала (взвешенный) 60 дБ
Задержка 45 нсек
Плоскостность±1dB
Дифференциальная выгода&Plusmn; 5 %(система корректировки составляет 87,5 %)
Дифференциальная фаза±5&Град; (система составляет 87,5 %)
Уровень аудио ввода -10 ~ 10 дБм
Входной импеданс 10KΩmin
Плоскостность±1dB
Дистанционная степень 1 %
Отношение сигнала -noise -60db
Вход мощности напряжение переменного тока 220V
Энергопотребление 15 Вт макс.
| | ||||
| V4860fm (долгГрупповой канал) | ||||
| A Группа(48Канал) | | B Группа(48Канал) | ||
| последовательностьЧисло | частота   дорога | | последовательностьЧисло | частота   дорога |
| A1 | 1, 3, 5, Z1 | | B1 | 2, 4, Z2, Z4 |
| A2 | Z3, Z5, Z7, 7 | | B2 | Z6, 6, 8, 10 |
| A3 | 9, 11, Z8, Z10 | | B3 | 12. Z9, Z11, Z13 |
| A4 | Z12, Z14, Z16, Z18 | | B4 | Z15, Z17, Z19, Z21 |
| A5 | Z20, Z22, Z24, Z26 | | B5 | Z23, Z25, Z27, Z29 |
| A6 | Z28, Z30, Z32, Z34 | | B6 | Z31, Z33, Z35, Z37 |
| A7 | Z36, Z38, 14, 14 | | B7 | 13, 17, 17, 17 |
| A8 | 18, 20, 22, 24 | | B8 | 21, 23, Z39, Z41 |
| A9 | Z40, Z42, 25, 27 | | B9 | Z43, 26, 28, 30 |
| A10 | 29, 31, 33, 35 | | B10 | 32, 34, 36, 38 |
| A11 | 37, 39, 41, 43 | | B11 | 40, 42, 44, 46 |
| A12 | 45, 47, 49, 51 | | B12 | 48, 50, 52, 54 |
| | | | | |
| Примечание. V4860FM -частота -частота -модулятор. | ||||
|   | ||||

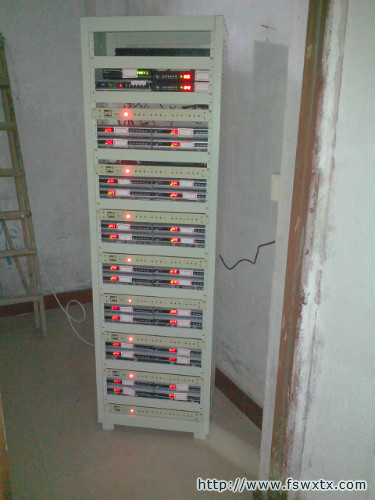

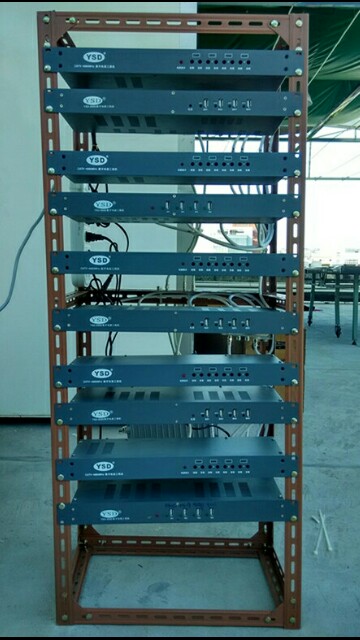

Схема установки машиныА
Функциональное приложение]:
Модулятор также называется регулировкой радиочастотной или телевизионной модулятором. Это одно из основных оборудования комнаты с передним телевизором. Его функция состоит в том, чтобы поместить источник сигнала (может быть цифровым телевизионным набором -Top Box, Satellite Цифровой телевизионный приемник, DVD -машина, компьютер, камера, телевизор, телевизор, телевизор видеосигналы (видео) и аудиосигналы (аудио), предоставляемые AV Signals, такими как демодулятор), модулированы к стабильному высокочастотному радиочастотному сигналу. Видео - это метод настройки амплитуды, а аудио - метод частотной модуляции.В зависимости от мировой системы цветной телевизоры, модулятор также имеет три типа: PAL TUNNELS, NTSC регулировочное устройство и устройство регулировки SECAM. Моя страна использует систему PAL-D.
Что касается -Shales: он был проверен обычно перед продажей наших продуктов.Продукт был гарантией в течение одного года с момента продажи.В течение гарантийного периода был несущий груз, и покупатели за пределами гарантийного периода несли сами.
