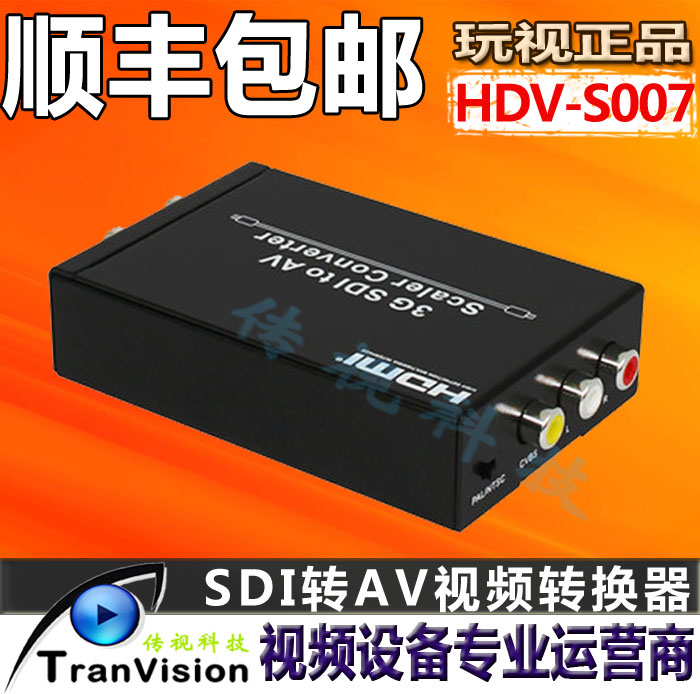

NS-S007 SDI в AV Converter SDI в CVBS HD-SDI для соединения 3G HD SD-SDI к AV
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. Введение продукта
3G SDI в AV-преобразователь позволяет отображать сигналы SD-SDI, HD-SDI и 3G-SDI, обеспечивая при этом высокую скорость бита 2,970 Гбит/с, что позволяет быстро передавать сигнал без каких-либо потерь.Для профессионалов это означает, что когда вы представляете свою работу по телевизору, вам может быть легче распределить и расширить свои сигналы 3G SDI, которые построены на вершине этого конвертера.Более того, именно из-за дизайна Huantong 3G-SDI пользователи могут наслаждаться удовольствием, принесенным SDI и AV одновременно.
2. Характеристики продукта
1. Он может работать в 2,970 Гбит/с, 2,970/1,001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 мБИТ/с.
2. Поддержите SMPTE (A-Class и B Class) 425M, SMPTE 424M, SMPTE 292M, SMPTE 259M-C.
3. Может быть преобразовано из SMPTE 425M B в 1080p 50i/59,94/604: 2: 2: 2 10bt.
4. Может быть подключено к другим преобразователям на длительное расстояние, чтобы расширить сигнал.
5. Он может отображаться автоматически под сигналами SDI и CVBS.
3. Спецификации продукта
1Входной терминал 1 x BNC (SDI/HD-SDI/3G-SDI)
2Выходной конец 1 x bnc (SDI/HD-SDI/3G-SDI), 1 x RCA
3Скорость передачи SDI 2,970 Гбит/с и 2,970/1,001 Гбит/с
4Стандарт SMPTE 425M A и B-уровни также могут составлять 424 м, 292M, 259M-C
5SDI входной/выходной разрешение 480i, 576i, 720p@50/59,94,6060
1080i@50/59.94/60
1080p@50/59.94/60
6CVBS Output Pal/NTSC I. Introduction
Конвертер SDI в AV Scaler позволяет показать сигналы SD-SDI, HD-SDI и 3G-SDI на CRT или HDTV, обеспечивая при этом высокие скорости бита 2,970 Гбит/с, чтобы дать вам быстрая передача сигнала без каких-либо потерь. Для профессионалов это означает, что теперь легче распространять и расширять свой сигнал 3G SDI, при этом предоставив вам возможность отображать ваши работы по телевизору благодаря встроенному в этом конвертере. Кроме того, благодаря проектированию 3G-SDI с 3G-SDI пользователи могут одновременно наслаждаться SDI и AV.
II. Features
Работа при 2,970 Гбит/с, 2,970/1,001 гбит/с, 1,485 гбит/с, 1,485/1,001 гбит/с и 270 мБИТ/с/с.
Equalized and re-clocked loop output
Auto video mode detection (3G/HD/SD)
Преобразование из SMPTE 425M Уровень B до уровня A 1080p 50/59,94/60 4: 2: 2 10-бит
Подключитесь к другим единицам, чтобы расширить ваш сигнал на большие расстояния
Одновременное распределение с сигналами SDI /AV
Alternative audio output to analog 2CH
Поддерживает расстояния передачи сигнала до 300 м для сигналов SD, 200 м для HD -сигналов и 100 м для сигналов 3G
ПРИМЕЧАНИЕ. Кабель протестирован с Belden 1694a.
III. Package
3G SDI to AV Sclaer Converter
5V DC Power Supply Adaptor
Operation Manual
IV. Specifications
SMPTE Standard 425M Level A& B, 424M, 292M, 259M-C
SDI Transmission Rates 2.970 Gbit/s and 2.970/1.001 Gbit/s
SDI in/out Resolution SD:480i@60, 576i@50 HD:720p@50/60, 1080i@50/60
3G:1080p@24/25/29.97/30/50/59.94/60
CVBS Output Resolution PAL/NTSC-M
Input Port 1 x BNC (SD/HD/3G-SDI)
Output Port 1 x bnc (SD/HD/3G-SDI), 3 x RCA (CVBS, L/R)
Power Supply DC 5V -12V
ESD Protection Human body model ±8kV (air-gap discharge) ,
±4kV (contact discharge)
Dimension 95mm x 60mm x 25 mm
Weight 260g
Operating Temperature 0°C ~ 40°C / 32°F ~ 104°F
Storage Temperature -20°C ~ 60°C / -4°F ~ 140°F
elative Humidity 20 ~ 90% RH (Non-condensing)
Power Consumption (Max) 5W
V. Operation controls and Fuctions
SDI IN:В этом слоте вы подключили выходной выход SDI -источника для сигнала SDI, отправляющегося для отображения на экране.
SDI OUT:В этом слоте вы подключаете дисплей SDI с кабелем SDI для дисплея источника ввода.
POWER LED:Этот красный светодиод будет освещать, когда устройство подключено к поддержке питания.
DC IN:Подключите источник питания постоянного тока 5 В-12 В в устройство и подключите адаптер к выходу на стену переменного тока.
CVBS out format:Нажмите этот переключатель, чтобы выбрать выходной формат CVBS.
AV output:В этом слоте вы подключаете телевизор с вызовом RCA.
VI. Application Example
Физическая стрельба
