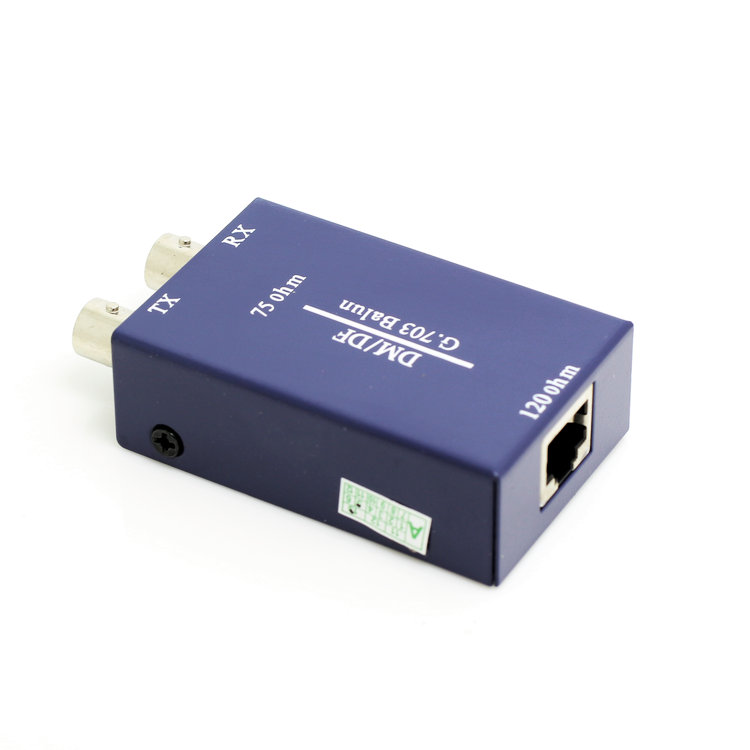

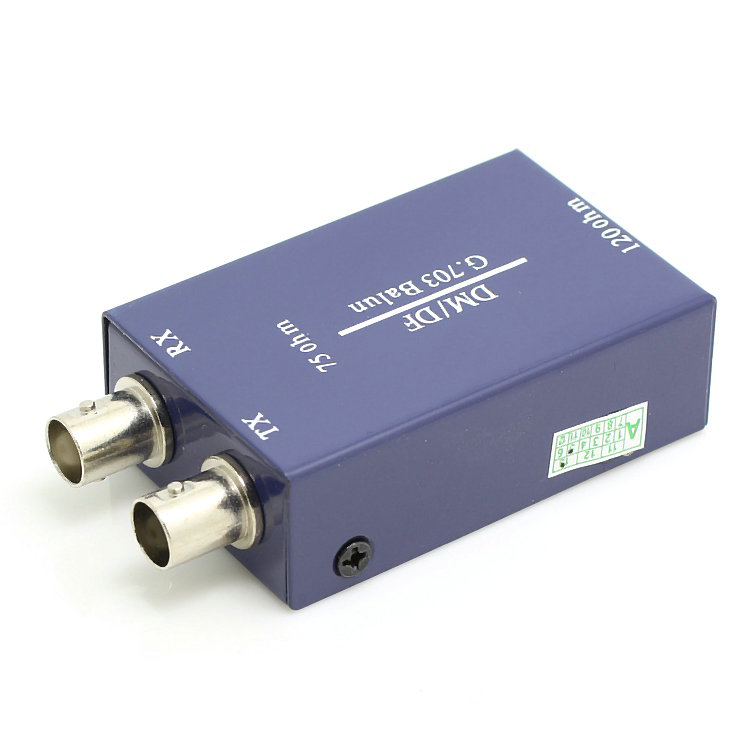

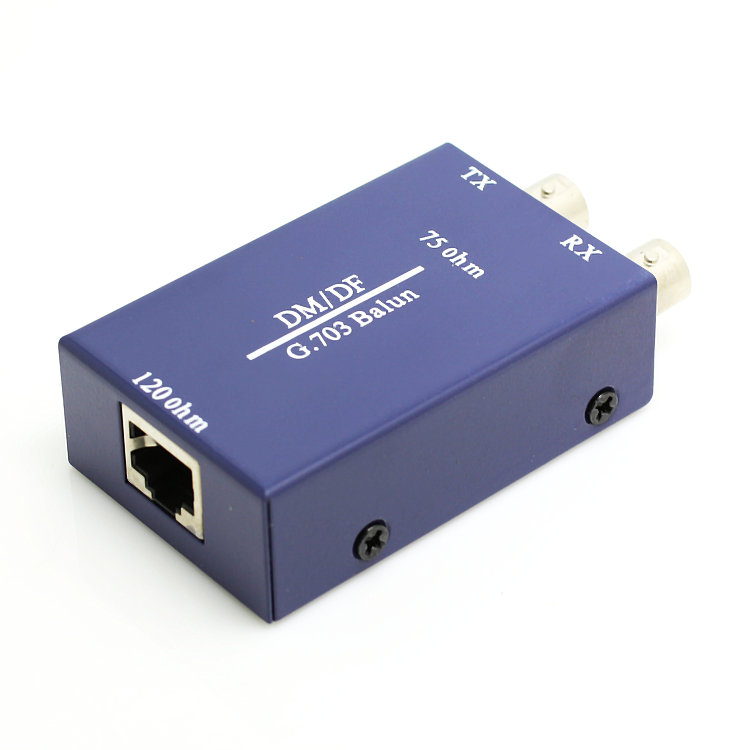

E1 преобразователь преобразователь не -балансовый преобразователь BNC в RJ45 Transfer 75 евро до 120 Ом
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:
1. Описание продукта
Г -н703 баланс к несбалансированному преобразователю, он решает задачу преобразования сигнала от медного вала 75oM до двойного клея 120om.Используя 703, пользователям необходимо использовать только обычную линию двойной ручки 120om, чтобы завершить передачу сигнала между оборудованием 75om -Mpper Axis.
Во -вторых, настройки продукта
1. Соединение экранирующего провода
Настройка завода 703 отвечает потребностям большинства пользователей.
(Примечание: JP1, JP2)
2. Расположение кабеля кабеля с двойным клеем/кабельная проводка.
703 Существует два типа продуктов (M и F), которые используются для различных кабелей оси меди (BNC -мужские и BNC Moth Heads).Оба продукта используют RJ45 с экранированным концом.
Проводка кабеля с двойным клеем и кабелем оси медь расположена следующим образом:
Сигнал RJ45 Описание DTE RJ45 BNC Описание DTE BNC
RxA Rcccive input negntive 1 Rcccive Input Tip
RxB Rcccive input positive 2 Rcccive Ground Ring
TxA Transmit output
negative 3 Transmit Output Tip
TxB Transmit Output positive 4 Transmit Gound Ring
S1 Transmit Ground 5
S2 Rcccive Ground 6
В -третьих, характеристики производительности
Линия передачи: 1tu/ccittg.703 (Untructurd)
Data Rate: 2.048Mbps
750 -часовой разъем: Двойной интерфейс медного вала BNC, мать или мужская голова (RG59 или 2002 Coax)
120 -часовой разъем: 8p8c rj45, с экранинг -концом.
источник питания: Не нужно добавлять источник питания.
