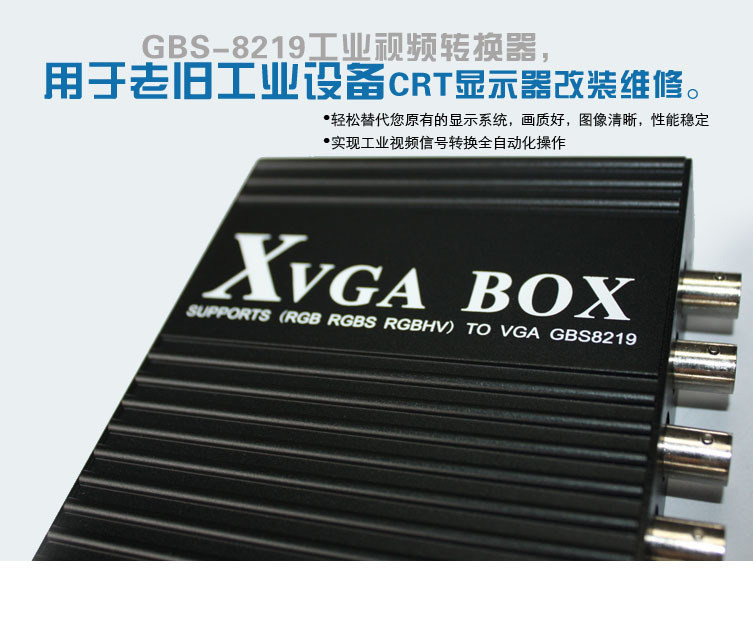

Промышленное видео конвертер GBS8219 RGB EGA CGA YPBPR OLD DISPLAY TO VGA
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
Руководящий на рынке агента: 1300,00
Те, кому нужно выдать счета, оставьте сообщение.
GBS-8219 был успешно использован в следующей замене промышленного оборудования
DIM760 дисплей Дисплей Баланца Дисплей в боулинге
Фронт -дисплей из шлифования стекла Толстый счетчик монитор Корабль радиолокационного дисплея
Дисплей мониторинга электростанции Компьютерная улитка дисплей Farak CNC-40 Дисплей буровой установки
Дисплей Farak T42 Оптическая машина для обнаружения Дисплей мониторинга микшера
Дисплей мониторинга радара Дисплей с холодным gem80 Холодный дисплей SYS2
Горячий дисплей sys2 Швейцарский дисплей Шамир Дисплей фрезерного машины
Дисплей буровой машины Дисплей с высоким показателем скорости резиновой шины с высокой скоростью NEC DISPLEAR, MARTING MATHEN." Mitsubishi Display
ГБ 8219 Особенности
1, Поддерживает частотные видеосигналы от 12 до 40 тыс., Автоматическое распознавание и неограниченное значение поля.
2, Поддержка видео форматов, таких как RGB и YPBPR.
3, Поддержите два типа методов сканирования.
4, Поддержите вертикальное разрешение от 200 до 600 линий и автоматически распознает.
5 Поддержите любое горизонтальное разрешение и автоматически распознайте.
6 Поддерживайте отдельные синхронные сигналы, сигналы композитной синхронизации или сигналы синхронизации для соединения на видеосигналах и автоматически распознавать.
7 Вывод стандартного сигнала VGA или пользовательского разрешения до 800*600 частоты 60 Гц.
Точно понятьGBS 8219Для различных выступлений, пожалуйста, обратитесь к данным нижеиллюстрироватьА
Поддержка формата видеосигнала
Поддержка формата входного сигнала | Видео поддержка | MDAА такжеCGAА такжеEGAА такжеRGBА такжеRGB SogА такжеRGBSА такжеRGBHVА такжеYPbPr |
Поддержка интерфейса | 9Иголка,3Иголка,6Иголка,14Иголка,20Иголка,25Нерегулярные интерфейсы, такие как игла | |
Входные параметры | симуляция:0.5-1.0 / TTLА3-5V | |
Поддержка формата выходного сигнала | Формат поддержки | стандартныйVGAРезолюция есть800*600/60HZИли индивидуальное разрешение |
Выходной интерфейс | D-Sub 15 PINстандартныйVGAинтерфейс | |
источник питания | DC 12V 1.0A |
Примечание (YPbPrиYUVКак сигнал того же типа)
GBS 8219характеристика
- поддерживать12kк40kЧастые видеосигналы, автоматическое распознавание и неограниченное значение поля.
- поддерживатьRGBиYPbPrПодождите видео -формат.
- Поддержите два типа методов сканирования.
- Поддерживать вертикальное разрешение от200Идти к600Линия, автоматически распознает.
- Поддержите любое горизонтальное разрешение и автоматически распознайте.
- Поддерживайте отдельные синхронные сигналы, сигналы композитной синхронизации или сигналы синхронизации для соединения на видеосигналах и автоматически распознавать.
- Высокий выход800*600Частота поля60HzСтандартныйVGAСигнал или пользовательское разрешение.

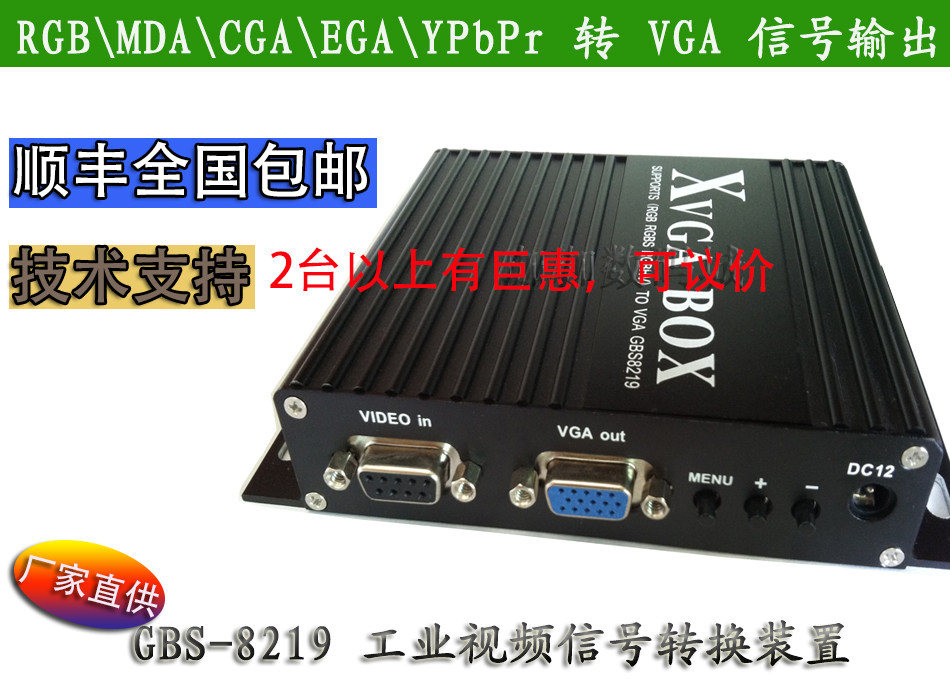

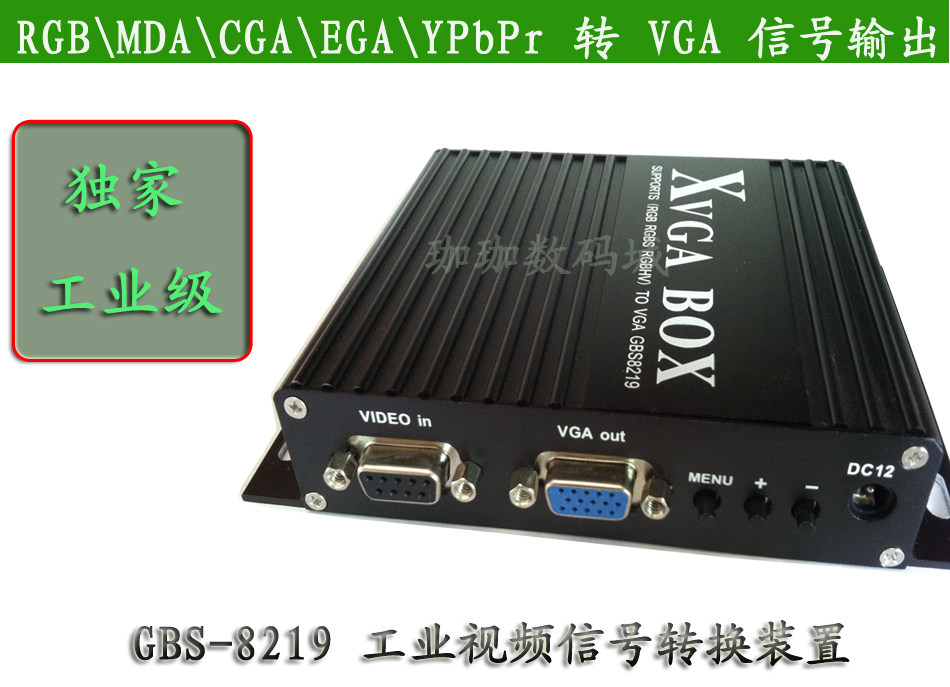

Диаграмма структуры интерфейса продукта
Интерфейсы выше описаны следующим образом:
DC12VА Вход питания, округ Колумбия12VНапряжение и ток1Aили1Aвыше.
MENUА также+А также-А Ключ меню регулировки устройства,+А также-Ключ должен переместить курсор или изменить значение.
VGA OUTА стандартныйVGAИнтерфейс выходного сигнала, непосредственно подключите к ЖК -дисплею илиVGAоборудование.
VIDEO INА 9Входной интерфейс игольчатого сигнала, соединяющий исходный выход сигнала с помощью оборудования, такого как промышленность.
VА Синхронный сигнал.
H/CSА Синхронные сигналы линии или составные синхронные сигналы.
R/PrА Красный сигнал или плохой цветPRСигнал
G/YА Зеленый сигнал или плохой цветYСигнал
B/PbА Синий сигнал или плохой цветPbСигнал
RUNА Устройство работает индикатор.
Примечание: среди них9Иглы илиBNCВвод, вы можете выбрать один из них.
9Определение сигнала иглы Описание

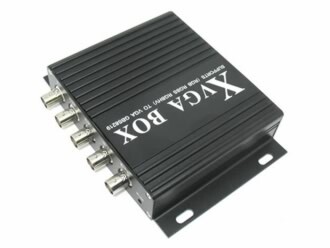

Метод ввода видеосигнала
YPbPrВведите сигнал (выше)
Интерфейс:3индивидуальныйBNCПорт, соответствующее соединениеPbА такжеYА такжеPrПлоз, монохромное соединениеYрот
RGB SogЗеленая синхронизация (выше)
Интерфейс:3индивидуальныйBNCПорт, соответствующее соединениеRА такжеGА такжеBПлоз, монохромное соединениеGрот
RGBS CSСоединение синхронизация (выше)
Интерфейс:4индивидуальныйBNCПорт, соответствующее соединениеRА такжеGА такжеBА такжеSПлоз, монохромное соединениеGА такжеSрот
RGBHVСинхронизация разделения (выше)
Интерфейс:5индивидуальныйBNCПорт, соответствующее соединениеRА такжеGА такжеBА такжеHА такжеVПлоз, монохромное соединениеGА такжеHА такжеVрот
9 стежков, 4 шва, 13 стежков, 15 стежков, 25 стежков, 25 стежков, MDA/CGA/EGA, и другие интерфейсы могут быть сварены в 9 игольных интерфейсов через точное определение линии сигнала (выше)
В соответствии с соответствующим порядком строки типа источника сигнала, пожалуйста, обратитесь к входному определению порта сигнала 9 -пин
ПРИМЕЧАНИЕ. Вход ввода порта BNC и метод подключения и принцип входного сигнала 9 -пин одинаковы. Пользователи могут выбрать один из наиболее удобных способов подключения.
GBS 8219Определение пункта меню
- Горизонтальное местоположение: этот элемент может отрегулировать уровень уровня видео -дисплея.
- Уровень: этот элемент может настроить ширину видео отображения.
- Вертикальная позиция: этот элемент может отрегулировать вертикальное исходное положение видео дисплея.
- Вертикальный размер: этот элемент может отрегулировать высоту видео дисплея.
- Регулировка фазы: этот элемент может тонко -подтолкнуть фазу источника видео.
- Тип источника видео: этот элемент выбран пользователем для ввода ввода источника видео входного видео (RGB,илиYUVК.Если пользователь выбирает неправильный видео источник, видео может показаться неверным.
- Синхронный сигнал: этот синхронный сигнал, который автоматически распознает входное видео, также может быть скорректирован пользователями.
- Входной импеданс: этот элемент выбирает входной импеданс в качестве пользователя75Европейский или750В Европе входное сопротивление большое, а яркость большая.
- Метод сканирования: этот элемент используется пользователем для выбора введенной видеообразной информации - это перекрестное сканирование (Interlaced) Все еще сканировать один за другим (ProgressiveК.
10, Выйти и Сохранить: после того, как пользователь настраивает все параметры, выходите и сохраните все параметры.
11А также15Не нажимайте какую -либо клавишу за несколько секунд, меню автоматически сохраняет текущий параметр и выходит.(Вход источника сигнала не появится при входеOSDменю)
12А такжеGBS 8219Метод настройки для восстановления завода: нажмите и удерживайте егоMENUКлюч не размещен, а оборудование вновь открывается.
GBS 8219Ключевое определение операции
- Введите меню общего настройки: нажмитеmenuКлюч один раз.
- Переместить курсор вниз: нажмите+ключ.
- Переместить курсор вверх: нажмите-ключ.
- Выберите текущий проект: нажмитеmenuключ
- Выйдите из текущего проекта: нажмитеmenuключ
- Изменить проект отбора:+или-ключ.
GBS 8219Последовательность регулировки меню
Шаг 1: После доступа к сигналу, если дисплей нет или цвет не верен, отрегулируйтеЭлементы типа источника видео настраиваются так же, как тип сигнала входного видео, и цвет отображается нормально.(Варианты:YUVПолиз,RGB(D)числоTTLСигнал,RGB(A) Модель аналогичного сигнала)
Шаг 2: Система может автоматически идентифицировать синхронные сигналы.Если первый шаг регулируется, дисплей цвета изображения нормальный без вручную настраивая этот элемент; если изображение искажено, вам необходимо вручную отрегулировать сигнал синхронизации, настроить его до того же типа, что и источник сигнала, вы можете отобразить изображение обычно.
Шаг 3: Если экран растягивается и переполняется до нижней части экрана, метод сканирования регулируется на:Progressive); Если вертикальное местоположение корректируется до максимального значения, дисплей изображения по -прежнему учитывает только половину от дисплея, а метод сканирования регулируется на: Межколодное сканирование (InterlacedК.
Шаг 4: Отрегулируйте положение уровня, горизонтальный размер, вертикальное положение, элемент вертикального размера и приспособитесь к удовлетворительному положению.
Шаг 5: Входной импеданс, выберите входной импеданс с источником сигнала, выберите750Европа, относительно яркая,Если вы выберете750Когда Европа все белая, вы должны выбрать75Европа
Шаг 6: Регулировка фазы. Если в изображении появляется крошечная волновая дрожание вверх и вниз, этот элемент может быть скорректирован в соответствии с фазой входного сигнала.
Шаг 7: Сохранить и выходить: Сохраните все параметры в меню и выезд.
