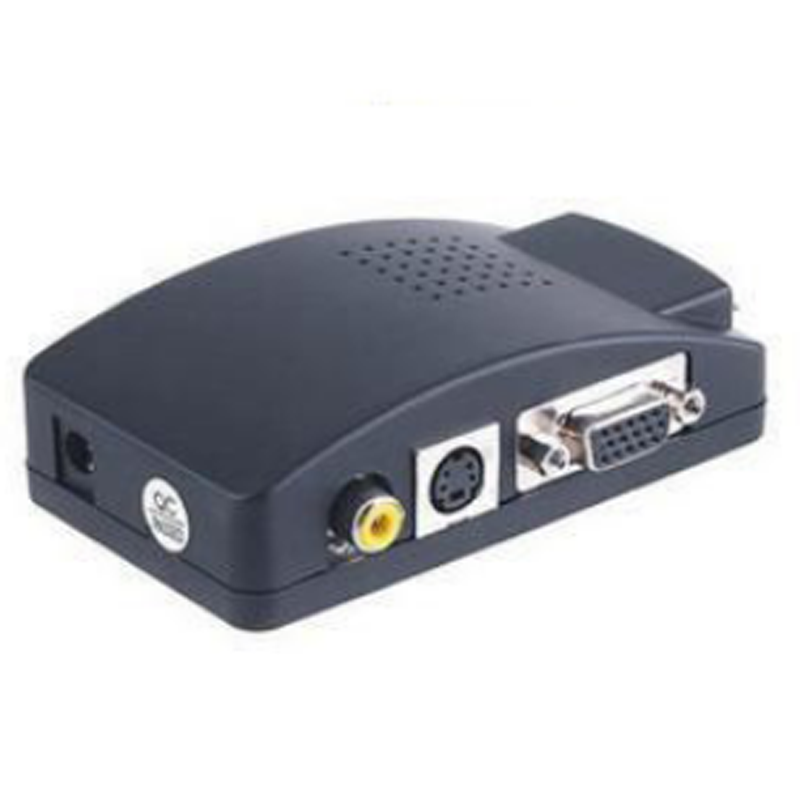

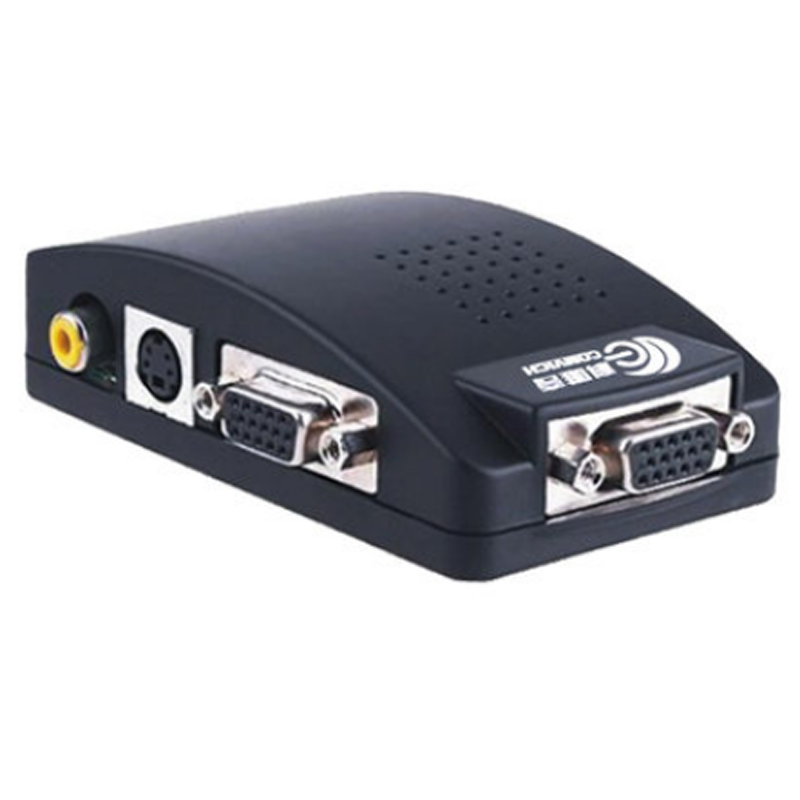

Видео к VGA Periomers CVBS/AV/BNC в VGA Converter поддерживает вход PAL/NTSC

Цена: 3 021руб.    (¥168)
Артикул: 13139915174

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:科唯奇业数码专营店
Адрес:Пекин
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥196034 849руб.
¥9800173 264руб.
¥18500327 080руб.
¥12800226 304руб.
  • Информация о товаре
  • Фотографии



Функция: CVBS+SVIDEO+VGA в VGA Он может преобразовать видеосигналы в сигналы VGA различного разрешения, с 800x600 до 1920x1200 различных выводов разрешения VGA. Этот продукт используется для DVR -монитора, оборудования для обучения видео, инженерии метро, ​​промышленности и т. Д.

Внедрение продукции:

1: Особенности продукта

Введите интерфейс: 1xav (bnc), 1xs-video, 1xvga

Выходной интерфейс: 1xvga

2: Выходное разрешение

800X600@60Hz, 800x600@75HZ, 1024x768@60 Гц, 1280x1024@60 Гц, 1440x900@60 Гц, 1680x1050@60 Гц, 1920x1080@60 Гц, 1920x1200@60@601920X1200@60Hz

3: Введите формат сигнала

AVИ ввод S-Video: автоматическое распознавание PAL, NTSC

VGAВведите: обход

4: Использовать операцию введение


имя

объяснять    ming

(1)Input


Выбор видео ввода: Circle Switch AV (CVBS)>>SV (S_VIDEO)>>VGA>>Av (CVBS)

После удержания клавиши ввода подключите источник питания к питанию и систему сброса для восстановления настройки завода.

(2)Menu


Ключ меню: меню регулировки переключения круга, в том числе: яркости, контрастность, ясность, насыщение цвета, цветовой тон, HP (горизонтальное положение), VP (вертикальное расположение)


(3)

Freeze/+



(4)Resolution/-


-Когда на экране появляется экран: яркости, контрастность, насыщение цвета, ясность, цвет, положение линии, подсказка настройки поля:
     “Freeze/+&Роль rdquo;“+&Rdquo; такие функции, как повышенная яркости и правое движение позиции линии.

    “Resolution/-”Роль есть“-&Rdquo; такие функции, как снижение яркости, левое сдвиг левого движения и другие функции.

-Когда на экране нет дисплея меню:
     “Freeze/+&Роль rdquo;“Freeze&Rdquo; функционируйте, нажмите на экран, чтобы заморозить или удалить операцию замерзания после нажатия
     “Resolution/-&Роль rdquo;“Resolution&Rdquo;, после нажатия, вы выберете различное выходное разрешение по очереди:

800X600@60HZ, 800x600@75 Гц, 1024x768@60 Гц, 1280x1024@60 Гц, 1440x900 при 60 Гц, 1680x1050@60 Гц, 1920x1080@60 Гц, 1920x1200@60 Гц.

  Замечание:

Нажмите разрешение/-ключ, и разрешение переключается с 800x600-1920x1200.

 A.Если ваш дисплей не может быть отображен нормально из -за настроек высокого разрешения, пожалуйста, продолжайте нажать эту клавишу, чтобы вернуться в более низкое разрешение

 B.После отключения питания нажмите и удерживайте клавишу ввода, затем подключите источник питания к питанию, и систему сброса для восстановления настройки завода.


Функции:


1: Введите вспомогательный приятель, NTSC, Secam System
2: может быть реализован переключение между выходным разрешением с 800x600 на 1920x1200 VGA
3: Яркость, контраст, резкость, цвет, цвет, горизонтальное положение, вертикальное положение и т. Д.
4: растровый дисплей OSD
5: Функция поддержки замораживания
6: Фильтрация цифрового гребня
7: компенсация упражнений
8: Стандартизированный конструкция выходного сигнала
9:24 часа непрерывная работа
10: небольшой размер, размер: 110x56x36 мм)
11: DC 5V источник питания

Описание интерфейса:



имя


объяснять    ming


VGA Out


VGAВыходное соединение компьютер дисплей


AV(CVBS) In


Источник видео -видео (например, DVD, камера и т. Д.)


S-VIDEO In


Свяжите S -терминальный источник сигнала, видео Recorder, DVD -машину и т. Д.


VGA In


Подключите графическую карту хоста компьютера VGA


DC 5V


Подключить адаптер питания 5 В/1А


LED


Индикатор мощности

 2. Описание вложения:



Аксессуары

количество

Примечание


HDV200-A


1 PCS



DC5V/1A


1 PCS



S-Video Line


1 PCS



AV Line


1 PCS



Руководство пользователя


1 PCS



Упаковка


1 PCS




3. Технические параметры


Скорость передачи

5.1Gbps

Рабочий ток

300mA

Спецификация адаптера питания

AC (50/60 Гц) 100 В ~ 240 В вход, выход DC5V/1A

Рабочая Температура

-40~+80’C

Работая влажность

5~90%RH

Размер внешнего вида (длинная*ширина*высота)

 110X56X36mm

&Nbsp; чистый вес

0.18KG

Вес (вес Мао)

0.38KG

Цветная коробка размер

210*150*55mm

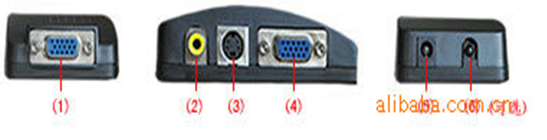

Физическая схема схема:



имя

объяснять   ming

      (1)VGA Out

Компьютерный дисплей

      (2)Video In

Источник видео -видео (например, DVD, камера и т. Д.)

      (3)Svideo In

Подключите S -терминальный источник сигнала

      (4)VGA In

Выбор хост

     (5)DC 5V

Источник питания

      (6) LED

Индикатор мощности

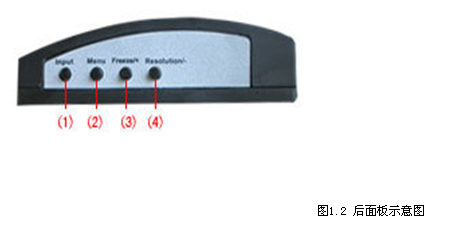

имя

объяснять   ming

(1)Input

Выбор видео ввода: циклический переключатель CVBS>>S_VIDEO(C/Y)>>VGA

(2)Menu

Ключ меню: меню регулировки переключения круга, в том числе: яркости, контраст, насыщение цвета, цветовой тон.

(3)Freeze/+
(4)Resolution/-

-S, когда появляется меню BRI:
   нажатие“Freeze/+” тогда яркости изображения увеличивается, нажмите“Resolution/-” тогда яркость изображения уменьшается
-S, когда появляется подсказка на регулировке мошенничества:
   нажатие“Freeze/+” тогда контраст изображения увеличивается, нажмите“Resolution/-” затем снижение контраста изображения
-S, когда появляется подсказка регулировки COL:
   нажатие“Freeze/+” тогда насыщение цвета изображения увеличивается, нажмите“Resolution/-” тогда насыщение изображения цветного изображения уменьшается
-S, когда появляется подсказка регулировки оттенка:
   нажатие“Freeze/+” затем поднимается цвет цвета изображения, нажмите“Resolution/-”

-S Когда меню закрыто:
   нажатие“Freeze/+” выполните экран заморожены и разблокируйте замороженную операцию
-S Когда меню закрыто:
   нажатие“Resolution/-” Выбор разрешения

-Вада в то же время“Input”“Resolution/-”, восстановить настройки по умолчанию

(4)Resolution/-

Выбор разрешения при нажатии этой клавиши:

800X600@60HZ, 800x600@75 Гц, 1024x768@60 Гц, 1280x1024@60 Гц, 1440x900 при 60 Гц, 1920x1080 при 60 Гц;

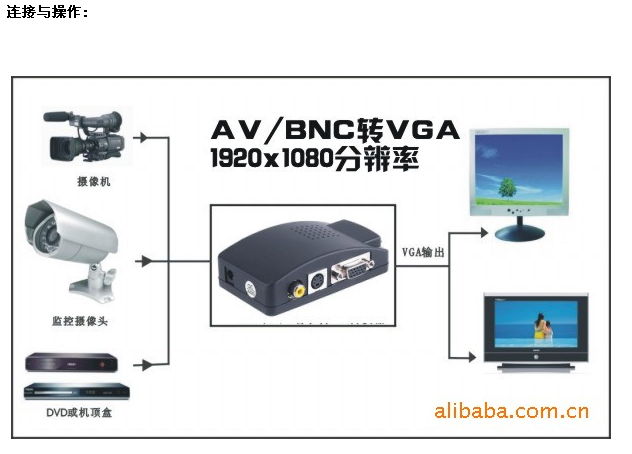

1. Подключите камеру мониторинга с преобразователем через линию BNC;

2

3. Подключите выходной интерфейс преобразователя VGA с дисплеем, интерфейсом VGA проектора или телевизора через кабель VGA;

4. Доступ к питанию к муниципальному электрическому 220V

Меры предосторожности:

Пожалуйста, используйте и поддерживайте надлежащее техническое обслуживание, чтобы обеспечить производительность продукта и обычную работу.
