American Rocket Fish Mhl to HDMI Видео -кабельный таблет
Цена: 106-592руб. (¥5)
Артикул: 36516008995
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:ken1y
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥10.3218руб.
¥243руб.
¥17360руб.
¥7148руб.
| Цвет: | Светло-серый, Темно-серый, Черный |

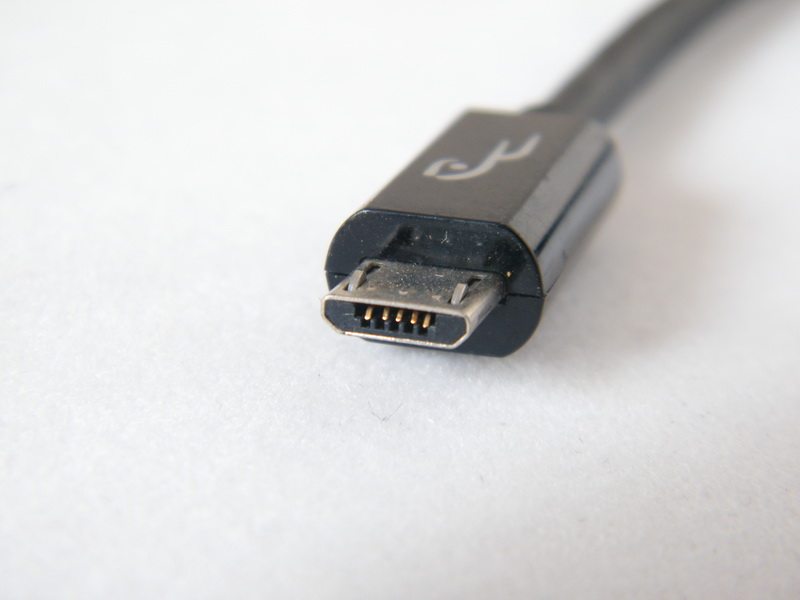

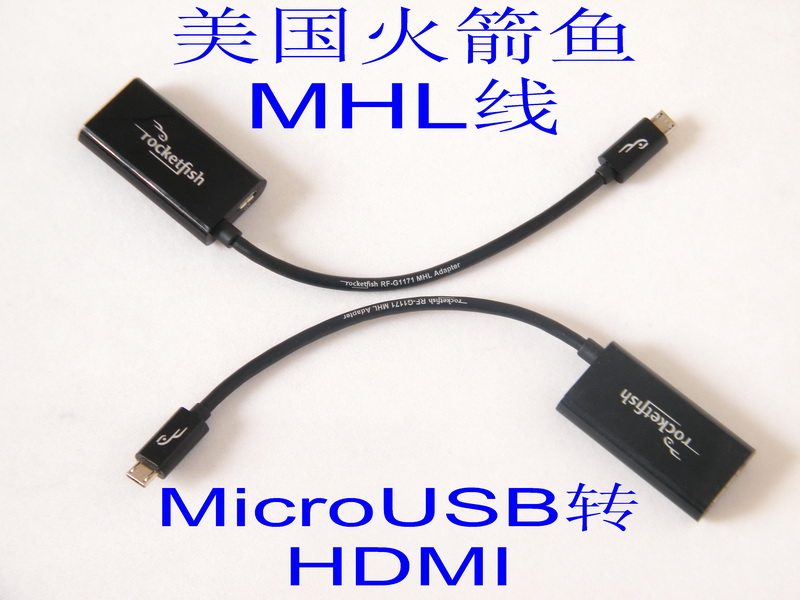

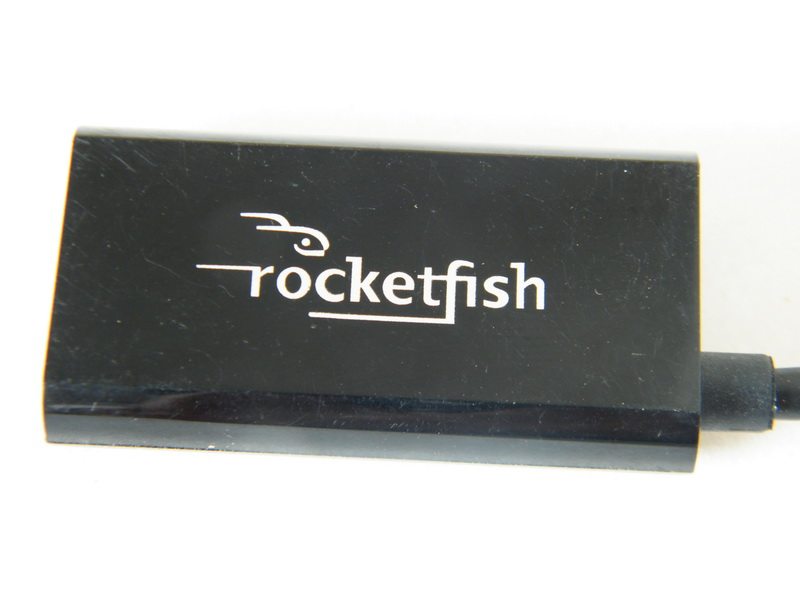

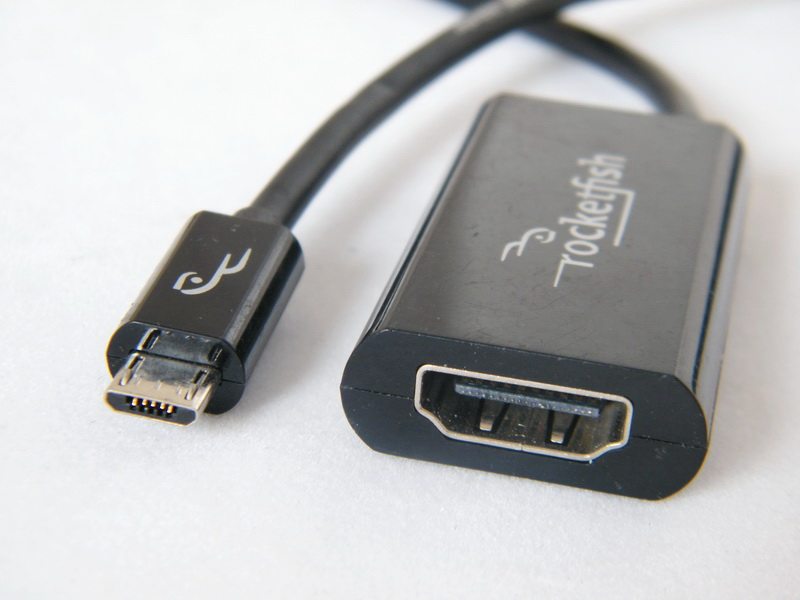

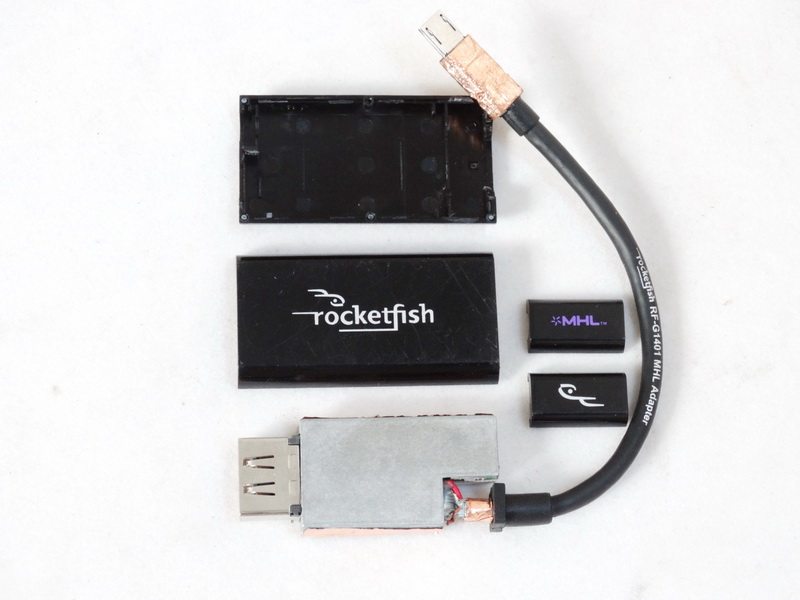

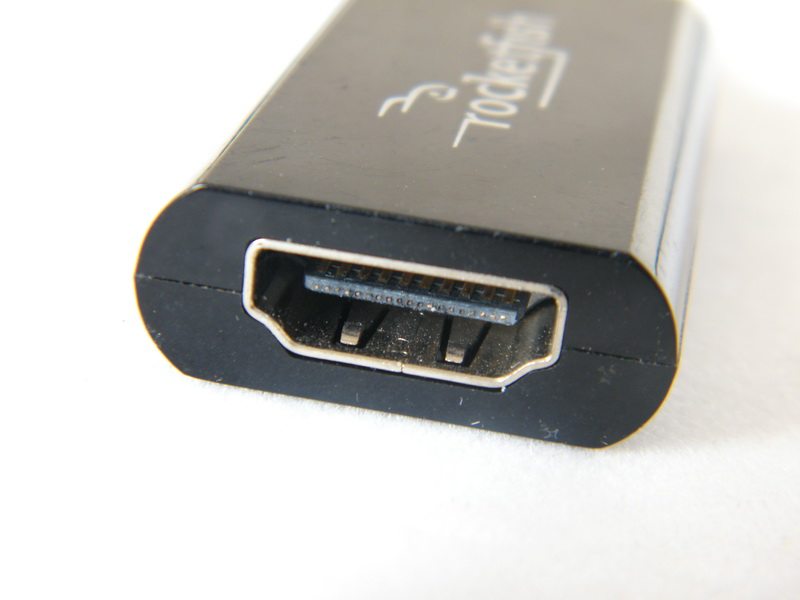

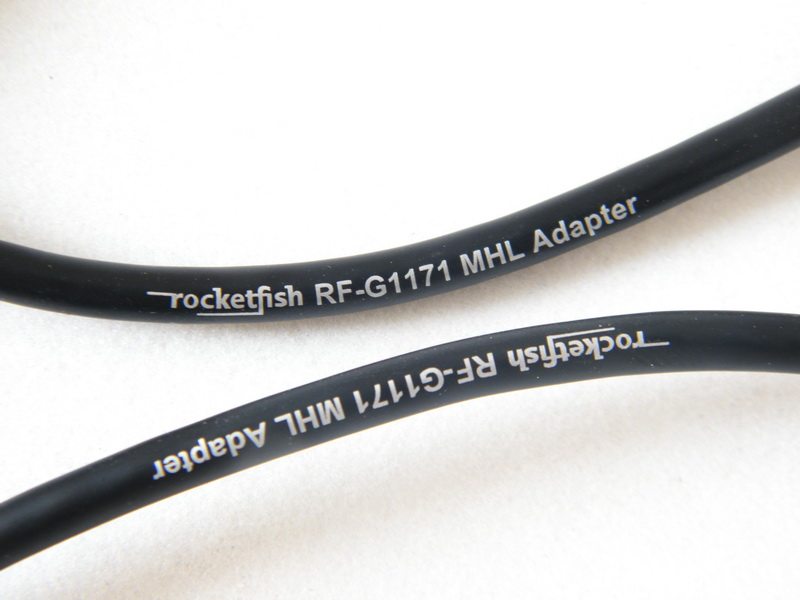

Видеокабель American Rocketfish MHL — HDMI, кабель мобильного телефона, планшета и телевизора HD, MicroUSB — HDMI HDTV RF-G1171

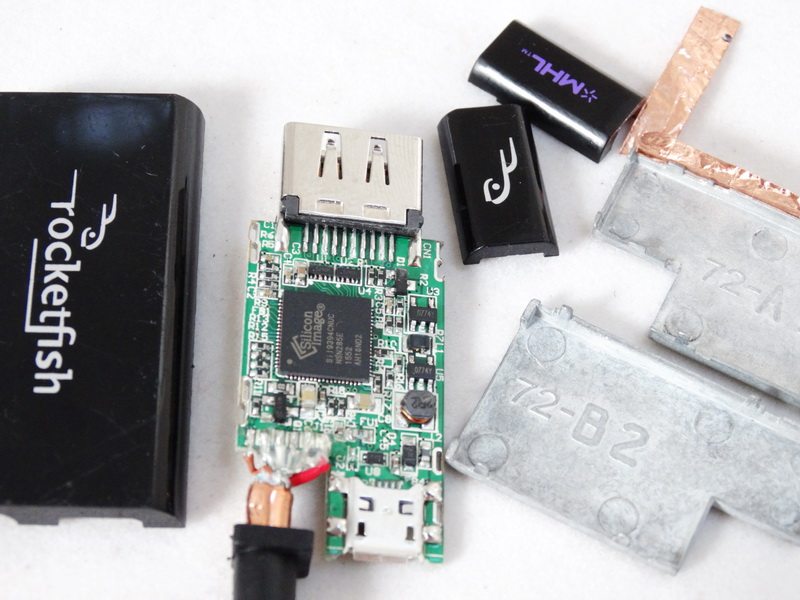

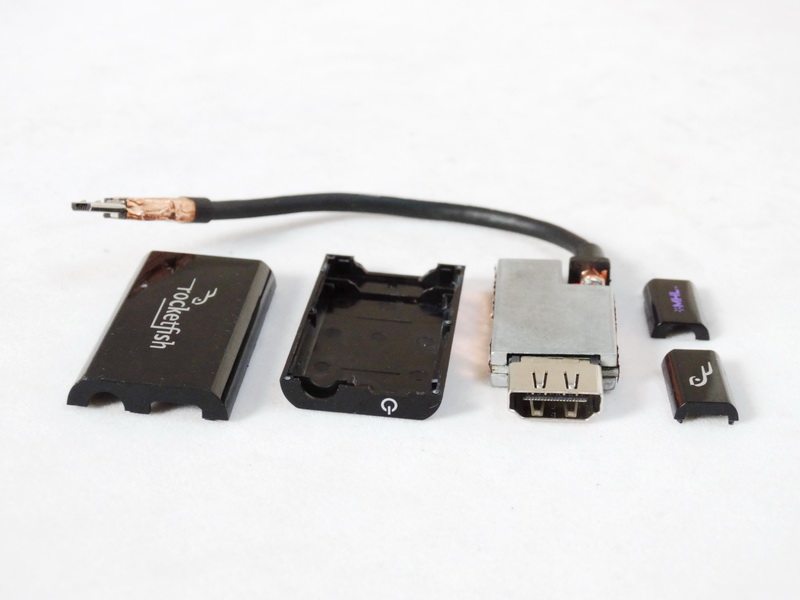

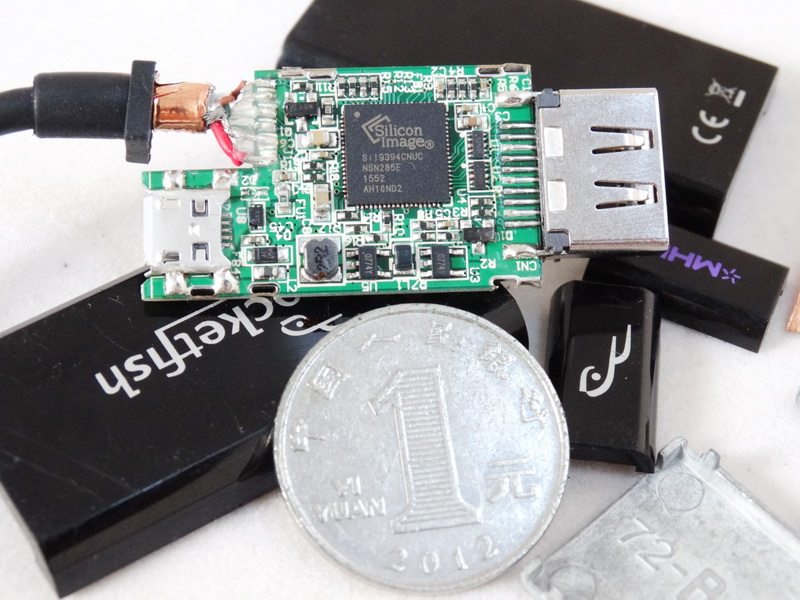

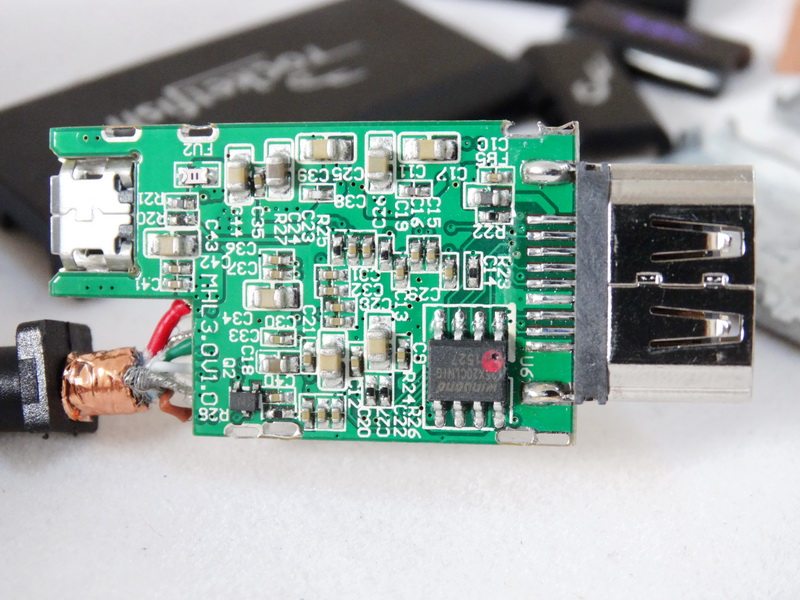

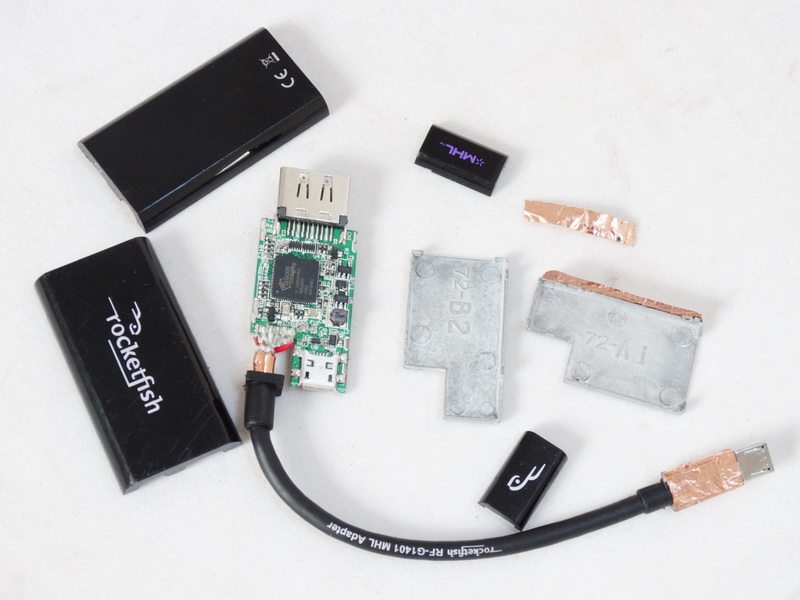

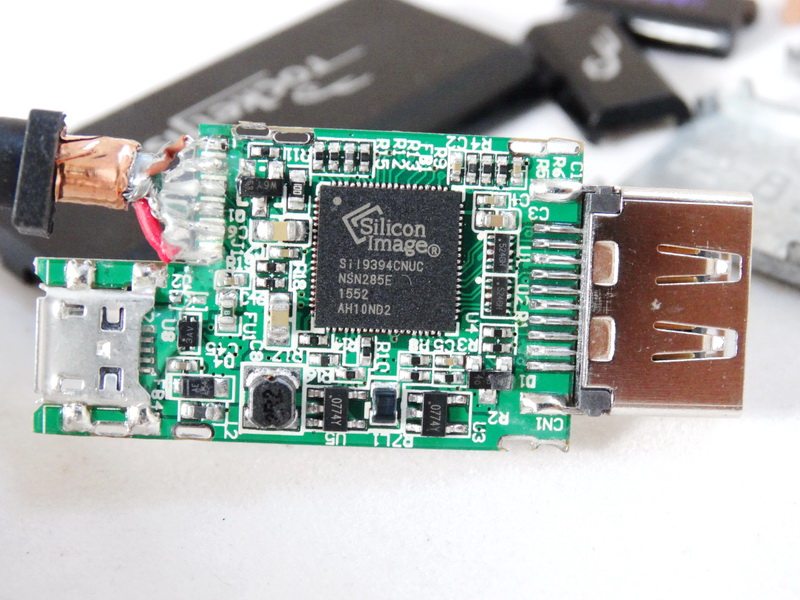

Оригинальный американский видеокабель Rocketfish MHL-HDMI, встроенныйЧип преобразования видео Silicon Image,Отличное качество и хорошая совместимость, подходит для большинства мобильных телефонов и планшетов. Видеовыход высокой четкости от MicroUSB до HDMI.

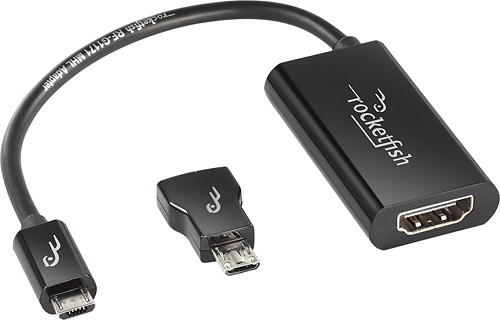

Адаптер Rocketfish HDMI-MHL (RF-G1171) официально стоит 39 долларов США в США и 18 долларов США на ebuy. Текущая цена очень хорошая. Его никогда не будет сложно подключить, он будет нестабильным, искаженным или упавшим, как кабели других марок.
Примечание.Только мобильные телефоны с функцией HML могут иметь видеовыход, и не все мобильные телефоны с HML совместимы. Но большинство из них совместимы. В случае несовместимости и невозможности использования товар можно вернуть, почтовые расходы оплачиваются отдельно.
Одиночный конвертер MHL 1 12 юаней
Samsung S3 S4 ПРИМЕЧАНИЕ2 1 конверсионная головка 5 юаней
Конвертер MHL + блок питания + кабель HDMI версии 2.0 1 комплект 28 юаней
По мере развития технологии MHL все больше и больше мобильных телефонов поддерживают функции MHL.В настоящее время следующие мобильные телефоны поддерживают функцию MHL.
Samsung
Galaxy S4
Galaxy Mega 6.3 and 5.8
Galaxy Note 8
Galaxy Express
Galaxy Note II
AT&T Galaxy S III (i747)
Sprint Galaxy S III (L710)
Verizon Galaxy S III (i535)
T-Mobile Galaxy S III (T999)
U.S. Cellular Galaxy S III (R530)
Galaxy S III (i9300)
Galaxy Nexus 2
Verizon Galaxy NexusLTE
Sprint Galaxy Nexus
Galaxy Nexus (i9250)
AT&T Galaxy NoteLTE 5.3”
Galaxy Note 5.3”
Captivate Glide (i927)
Epic4G Touch
AT&T Galaxy S II Skyrocket (i727)
T-Mobile Galaxy S II (T989)
AT&T Galaxy S II (i777)
Galaxy S II (i9100)
Infuse
HTC
Butterfly
Droid DNA
J ISW13HT
One
One XL
One X+
One X
One S
EVO4GLTE
Raider
Velocity
Vivid
Rezound
Amaze4G
Sensation XE
Jetstream
Sensation 4G
EVO View 4G
EVO3D
Sensation
Flyer
LG
Optimus G Pro
Optimus G
Optimus 4X HD
Optimus LTE II
Optimus LTE Tag
Optimus3DMax
Optimus Vu
Verizon Spectrum
Prada
Nitro HD
Huawei
Huawei MediaPad 7 Lite Android Tablet
Ascend D2
Ascend D1 Quad XL
Ascend D1 Quad
Ascend D Quad
Ascend D1
Ascend P2
Ascend P1 S
Ascend P1
ZTE
Grand Memo
Grand S
Grand S LTE
Nubia Z5
Grand Era LTE
Era
U970
PF200
PF120
Sony
Xperia Tablet Z
Xperia SP
Xperia ZL
Xperia Z
Xperia TL
Xperia TX
Xperia T
Xperia V
Xperia GX
Xperia SX
Pantech
Vega LTE
Meizu
MX 2
MX
Lenovo
S2
Acer
CloudMobile
OPPO
Find 3
Sharp
AQUOS PAD SHT21
AQUOS Phone Zeta SH-09D
AQUOS Xx 106SH
AQUOS Phone Sv SH-10D
AQUOS Phone SERIE ISW16SH
Asus
Padfone 2
Xiaomi
Xiaomi Phone 2
Fujitsu
M702
ARROWS Z F-10D
ARROWS Z ISW13F
ARROWS A 101F
ARROWS X F-10D
REGZA Phone T-02D
TCL
S800
ONE TOUCH 998
ONE TOUCH 997
ONE TOUCH 997D
ONE TOUCH 997A
Чтобы увидеть больше моделей, обратите внимание на официальные обновления MHL.
Примечание: среди нихSamsung GalaxyS3В модели HTC Flyer используется специальный интерфейс, а маркированный переходник MicroUSB здесь не предусмотрен.

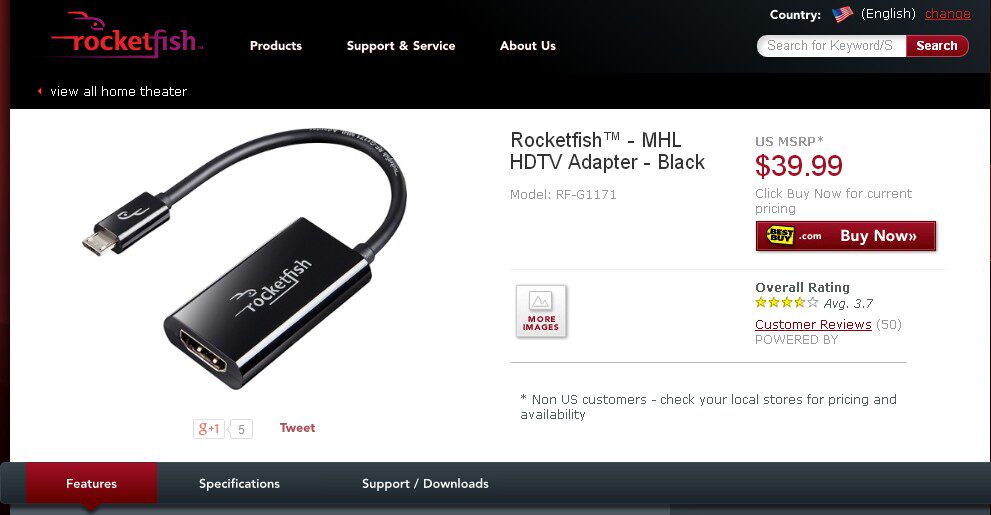

Официальный веб-сайт:
http://www.rocketfishproducts.com/products/home-theater/RF-G1171.html
Product Features
- Подключает мобильное или портативное устройство с поддержкой MHL к телевизору высокой четкости.
Для широкого использования (требуется кабель HDMI, не входит в комплект). Не работает с некоторыми 11-контактными мобильными устройствами Samsung, такими как мобильные телефоны Galaxy S3 и S4 и модели Galaxy Note 2. - Поддерживает видео высокой четкости до 1080p.
Наряду с 7.1-канальным цифровым объемным звуком для обеспечения детального изображения и четкого высококачественного звука. Идеально подходит для потоковой передачи веб-контента и музыки, мобильных игр, просмотра видео и фотографий. - Позволяет заряжать устройство с поддержкой MHL.

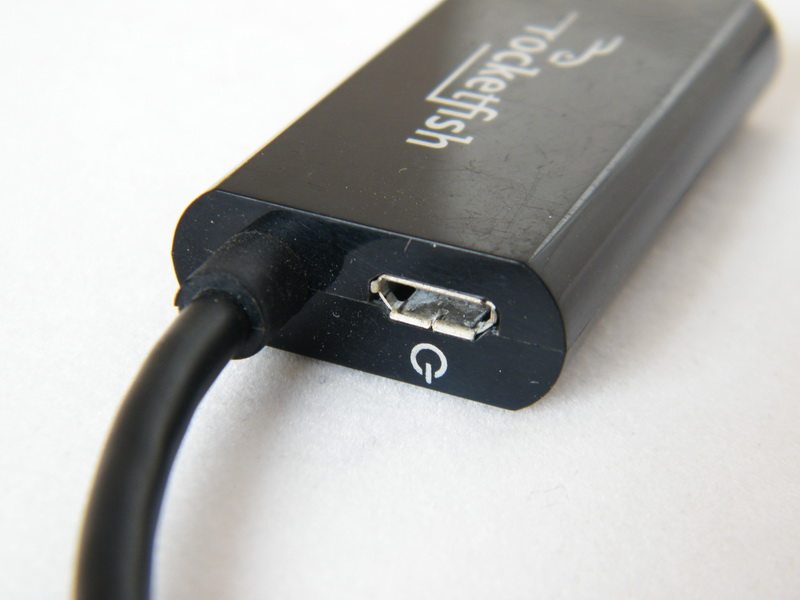

Using your existing device&Зарядное устройство #39;s, которое подключается к адаптеру для упрощения подачи питания. - Navigate your device's content using your CEC-enabled TV's remote
For simple operation.
Схема подключения MHL к ТВ
О МХЛ
Основная информация
Mobile High-Definition Link (MHL) — это стандартный интерфейс аудио и видео высокой четкости для мобильных терминалов. Это стандартный аудио- и видеоинтерфейс для подключения портативных бытовых электронных устройств. MHL использует только один сигнальный кабель и может отображаться на телевизоре высокой четкости через стандартный входной интерфейс HDMI. Он использует существующий интерфейс Micro USB, будь то мобильный телефон, цифровая камера, цифровая видеокамера и портативный компьютер.Мультимедийный игрок, может передавать весь мультимедийный контент непосредственно на телевизор без ущерба для эффекта высокого разрешения видео.
2Основное исполнение
1. Для передачи аудио- и видеосигналов высокой четкости требуется всего 5 контактов, что позволяет использовать миниатюрный разъем, подходящий для портативных устройств.
2. Благодаря ультрапреодоророванию рабочего тока и резервного энергопотребления, он может спасти время автономной работы.
3. Через кабель вы можете поддерживать высококачественные и высокоселевые видео с разрешением до 1080p.
4. Совместим с интерфейсом ввода HDMI, принятым большинством цифровых телевизоров сегодня.
5. включая интегрированные функции CEC и логическое управление.
3Преимущества и недостатки
Преимущества
Во-первых, интерфейс MHL позволяет передавать видеосигналы и аудиосигналы с мобильных устройств на внешние устройства отображения одновременно без каких-либо настроек, что очень удобно для пользователей. Поскольку интеллектуальные мобильные устройства становятся все более интересными и функциональными, содержимое содержащихся в них данных можно назвать маленьким компьютером.Выбрав внешний монитор, вы можете легко и просто выполнять некоторые операции с приложениями. Может напрямую передавать высококачественное цифровое видео высокой четкости с разрешением до 1080p.
Во-вторых, используйте очень небольшое количество соединительных кабелей: для поддержки несжатого видео высокой четкости и цифрового аудио, зарядки и операций дистанционного управления необходим только 5-жильный интерфейс и тонкий, мягкий, гибкий и удобный в переноске кабель MHL.
В-третьих, используйте существующие общие интерфейсы: технология MHL не требует собственного интерфейса, что позволяет производителям гибко использовать существующие общие или частные интерфейсы.
Недостаток
Поддерживает меньшее количество устройств.
4Техническое введение
Традиционный HDMI имеет 19 контактов, 12 из которых в основном используются для передачи видео и аудио сигналов.Эти 12 контактов разделены на 4 канала для передачи аудио и видео, что мы называем минимизированной дифференциальной передачей сигналов (TMDS);и 3 контакта специально используются для управления. Эти сигналы управления включают DDC (канал данных дисплея) и управление бытовой электроникой (CEC). Тогда остальные контакты используются для других целей, поэтому только аудио, видео и управление занимают 15 контактов. Это структура традиционного HDMI.
MHL — это новый протокол передачи видео для портативных устройств, разработанный совместно компаниями SONY, NOKIA, Explore, Silicon Image, Toshiba, Samsung и другими компаниями.Он отличается от 19-контактного традиционного HDMI.MHL имеет всего 5 контактов, 4 из которых специально используются для передачи аудио- и видеосигналов, а 1 контакт специально используется для управления.Это эквивалентно объединению TMDS с DDC и CEC для управления. Это управляющая шина. С помощью этой шины управления можно полностью контролировать все аудио и видео. Это упрощает хранение и передачу данных.В этом преимущество нового интерфейса MHL.
Список участников МХЛ[1]
Для передачи данных RGB MHL сокращает три канала минимизированной транспортной дифференциальной сигнализации (TMDS) в стандартном соединении HDMI в один, что в три раза быстрее, чем традиционный HDMI.Это обеспечивает соединение со средней потребляемой мощностью всего 60 мВт и скоростью 2,25 Гбит/с на портативных устройствах, и эту сеть можно передавать на любой существующий разъем устройства через 5 контактов.
Одним из преимуществ MHL является его способность передавать сигналы во всех различных форматах.Самая большая разница между мобильным телефоном и телевизором заключается в том, что он может поддерживать несколько форматов мультимедиа, включая MPEG4, H.264, AVI, Quick time или Windows Media или даже RM/RMVB.MHL устраняет необходимость использования телевидения в процессе передачираспадЭти сигналы могут передаваться в неизмененном виде на телевизоры высокой четкости и воспроизводиться, поддерживая сигналы в нескольких форматах без потери качества.Если производитель надеется, что один разъем сможет выполнять все функции, то USB и MHL могут использовать один и тот же разъем.
5Технические характеристики
1. Разработка стандартов для передачи видеосигналов высокой четкости на основе совместимых с интерфейсом Micro-USB, который может поддерживать различные основные разрешения, включая 1366x768 при 60 Гц, 1920x1080 при 60 Гц, 1080p60, 1080p301080p24 и т. Д.
2. Предоставьте электроэнергию 5 В от приемника (обычно телевизор) до отправителя (обычно для мобильных телефонов) для зарядки.
3. Поддержите функцию USB.Интерфейс HDMI, интерфейс USB и интерфейс зарядки Three объединены, что эффективно уменьшает количество интерфейсов на устройстве.
6Связанные приложения
От изображений и видеоклипов высокой четкости до полнометражных голливудских фильмов — огромное количество мультимедийного контента загружается, захватывается или сохраняется на портативных персональных развлекательных устройствах.К сожалению, когда потребители подключают эти портативные устройства к телевизорам высокой четкости через стандартные аналоговые соединения, качество изображения часто ухудшается.Поэтому нам нужен независимый стандарт портативного аудио- и видеоинтерфейса высокой четкости, чтобы эти устройства можно было подключать к телевизорам высокой четкости через стандартные порты HDMI, чтобы потребители могли смотреть мультимедийный контент на большом экране высокой четкости.
Особые требования портативных приложений требуют появления на рынке нового портативного стандарта аудио- и видеоинтерфейса высокой четкости, включая более высокое разрешение, все меньше и меньше разъемов и более низкое энергопотребление.Технология MHL — это стандарт аудиовизуального интерфейса, который подключает портативные бытовые электронные устройства к телевизору высокой четкости с помощью одного кабеля через стандартный входной порт HDMI на телевизоре.
Чтобы оснастить портативные устройства технологией MHL, производителям необходимо добавить в портативное устройство микросхему передатчика MHL.Первоначально портативные устройства с поддержкой технологии MHL будут подключаться к цифровым телевизорам через док-станцию или ключ. Ключ включает в себя переход HDMI-MHL. мостIC, функция этой микросхемы заключается в преобразовании медиаформата MHL с качеством звука и видео без потерь в стандартный сигнал, совместимый с HDMI.Док-станция имеет стандартный выходной разъем HDMI, который можно подключить непосредственно к телевизору высокой четкости.Когда портативное устройство подключено к док-станции, док-станция также может подавать на портативное устройство питание 5 В постоянного тока для зарядки аккумулятора, а дополнительный USB-разъем обеспечивает обмен данными между портативным устройством и ПК.цифры
Производители телевизоров могут встраивать HDMI RX и процессор HDMI, совместимые с технологией MHL, в свои платформы цифрового телевидения.Эти цифровые телевизоры смогут принимать входной сигнал MHL непосредственно с портативных устройств, устраняя необходимость в док-станции.
Рынок электроники, использующий технологию MHL, представляет собой в основном бытовую электронику на платформе Android.Встроенный чип передатчика MHL, чип такжеЭто из Silicon Image.
Компания Lulian Technology, производитель из Шэньчжэня, выпустила продукцию MHL to HDMI, которая вызвала популярность среди потребителей в отрасли. Это позволяет подключать новую технологию MHL к существующему оборудованию (в основном телевизорам). Из-за неоткрытости операционной системы Apple все больше производителей инвестируют в платформу Android. Такие как HTC, Samsung, Sony и т. д. Только время покажет, можно ли популяризировать технологию MHL.
7рыночные условия
Продукты, оснащенные интерфейсом MHL:
Samsung Galaxy Nexus, Samsung Galaxy Note, Samsung Galaxy S II, Samsung Galaxy Tab (специально оснащенный адаптером MHL), Meizu MX, LG Optimus LTE, HTC One X, HTC EVO 3D, HTC Sensation, SONY Xperia Z, ZTE Grand Memo, ZTE Grand S LTE — все они поддерживают адаптеры MHL.
Другие HTC Flyer, HTC One S, Huawei Ascend P1, Huawei Ascend D Quad, LG Verizon Spectrum, Lenovo S2, Pantech Vega LTE, Samsung Galaxy S III, Samsung Epic 4G Touch, ZTE PF200 и другие.
Nubia Z5, Xiaomi 2, серия Meizu MX и многие другие известные продукты для мобильных телефонов.
Мобильный телефон Samsung, оснащенный ключом MHL, подключается к телевизору[2]
К ЖК-мониторам, поддерживающим MHL, относятся Sony X9000A, W950A, W900A, W800A, W700A, W650A, W600A, R550A и другие модели;Самсунг С27Б550[2]и С22Б360В;Продукты LG IPS237L/IPS277L.
Недостатки: Из-за открытости систем интеллектуальных мобильных устройств их безопасность также подвергается серьезным испытаниям.При подключении к устройству отображения личная информация неизбежно будет раскрыта.
8Описание продукта
IC отправителя
( MHL Transmitters )
Передатчик MHL — это цифровой мультимедийный передатчик, обеспечивающий единый поток сигналов с небольшим количеством контактов и решение TMDS, отвечающее требованиям миниатюризации устройства.Эти передатчики могут полностью подключаться к микроразъемам через 5 контактов для передачи видео высокой четкости и цифрового звука.Передатчики MHL могут эффективно поддерживать ввод интерфейса процессора последовательной связи (MIPI) или параллельную передачу входного цифрового сигнала RGB / YCbCr / ITU.601 / ITU.656. Он имеет чрезвычайно низкое энергопотребление во время работы или в режиме ожидания, что продлевает время использования портативных устройств MHL со встроенными батареями.Передатчики MHL компании Silicon Image включают VastLane SiI9224.—&-Поддержка входного интерфейса MIPI и VastLane SiI9226—&- Входной интерфейс RGB/YCbCr/ITU.601/ITU.656, поддерживающий параллельные данные.
Кроме того, тайваньская компания EXPLORE (MicroDrive Company) также разработала серию передающих чипов, поддерживающих протокол MHL, серию EP95X.(В том числе EP955, EP956, EP957, EP958 и т. д.) широко используются в моделях высокого класса основных производителей мобильных телефонов по всему миру.
Список чипов MHL компании EP[1]
ИС приемника
( MHL RECEIVERS)
Что касается приемников MHL, то только тайваньская компания EXPLORE (MicroDrive Company) разработала продукт автомобильного класса EP9553E.[1]и массово производится в автомобильной электронике. EP9553E может преобразовывать сигналы MHL в сигналы YUV/TTL.
Кроме того ЭП94М1Л, ЭП94М1Е[1]и другие продукты преобразуют сигналы MHL в сигналы HDMI, которые можно использовать в телевизионных интерфейсах.
Мостовая микросхема
( MHL Bridges )
Мостовой преобразователь MHL-HDMI — это устройство, которое преобразует аудио- и видеосигналы с устройств MHL в стандартные Точная технология сигнала HDMI.Доступный в виде док-станции или электронного ключа, MHL Bridge представляет собой экономичное HDMI-совместимое решение. VastLane SiI9290 MHL Bridge — это мостовое решение Silicon Image для моста HDMI-MHL.
Аналогичные функции имеет еще одна микросхема EP957.
Самая большая особенность MHL заключается в том, что он может передавать несжатое видео высокой четкости с разрешением 1080P и частотой 30 кадров в секунду всего с помощью 3 контактов.Как и HDMI, MHL также использует технологию дифференциальной передачи TMDS. Однако HDMI требует 3 пары сигнальных линий для передачи аудио- и видеоданных, тогда как MHL требуется только 1 пара сигнальных линий для завершения передачи.МХЛСкорость передачи данныхсоставляет 2,25 Гбит/с.
Для передачи используется 1 сигнальная линия в дифференциальной паре.Тактовой сигнал, другая 1 сигнальная линия используется для передачи сигналов управления.Это позволяет MHL выполнять связанное управление подключенными устройствами так же, как функция CEC в HDMI.Потребляемая мощность MHL зависит от скорости передачи данных и составляет около 50–80 мВт.
Если к указанным выше трем контактам добавить еще два контакта для питания, MHL сможет использовать эти пять контактов для зарядки портативных устройств во время передачи данных.Таким образом, MHL имеет то же количество контактов, что и MicroUSB, поэтому может использовать тот же разъем, что и MicroUSB.
Таким образом, если в портативных устройствах используются приемопередатчики с поддержкой MHL, нет необходимости перепроектировать разъем.Инженер, занимающийся разработкой камер, прокомментировал:“Мочь разделить разъем с USB была бы очень удобна и имеет смысл.”Изготовители мобильных телефонов также весьма обеспокоены MHL.
