Усилитель усилителя сигнала Микро -напряжения усилитель усилителя AD623/AD620 модуль приборов
Цена: 518-539руб. (¥24.5)
Артикул: 631361494466
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:开源电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥1503 170руб.
¥6.5138руб.
¥11.87251руб.
¥1.226руб.
| Цвет: | AD620 модуль усилителя приборов, Модуль усилителя AD623 |

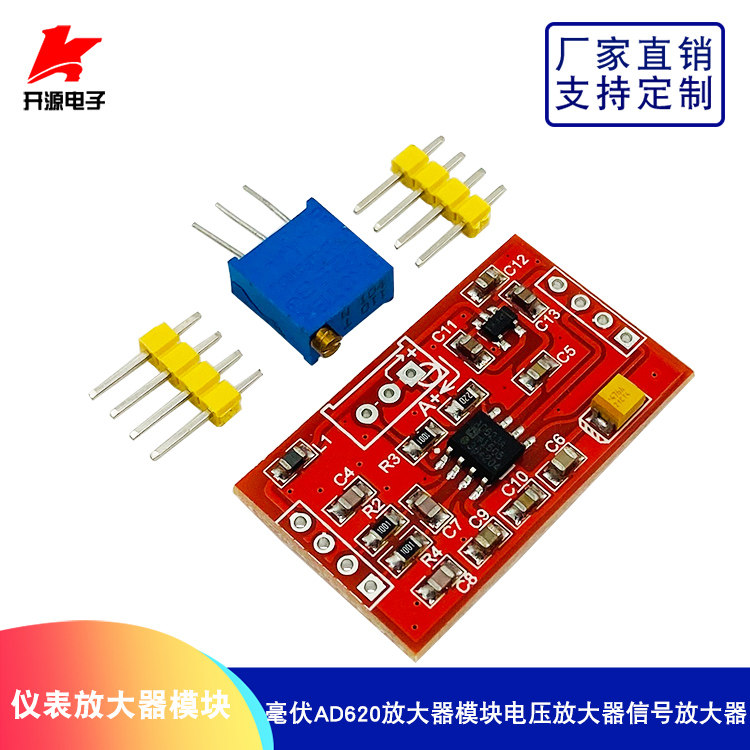

Модуль модуля Millina AD623/AD620
Описание продукта:
Ядро выделенного усилителя инструмента, трансмиссии по направлению к рельсу, высокого входного импеданса, высокого уровня подавления модели, низких нарушений и дрейфов, низкого шума и высокого уточнения усиления цикла, точного измерения/увеличения.
Возможности модуля
1. Высоко -среднее усилитель специального усилителя прибора AD623, высокая точность и хорошая линейная.
2. Единственная мощность питания, поддержка питания 3-5,5 В, удобный и прост в использовании!
3. Интегрировал модуль отрицательного давления, работает двойная мощность, и отрицательный сигнал сигнала/связи можно легко справиться.
4. Входная ЖК -фильтрация источника питания, чистый и стабильный, и обеспечить устойчивость сигнала увеличена.
5. Встроенный модуль отрицательного напряжения, только один источник питания может быть питается на основе питания, а конструкция системы может быть упрощена.
6. Расход на орбиту, максимальная выходная амплитуда составляет+-VCC, что намного превышает основные продукты, такие как LM358/AD620 (может достигать только VCC-1,5V)
7. Амплификация множества в 2-1000 раз регулируется для адаптации к различным приложениям, импортировал границы потенциометра в Соединенных Штатах, сопротивление равномерно изменяется. В результате, когда сопротивление большое, дорога небольшая, отверстие и т. Д., Трудно обеспечить стабильность увеличения, и трудно обеспечить точность).
7. Модули просты, могут быть расширяемыми, объяснить подробные и удобные для вторичной разработки.
Основные параметры
Тип элажа: специальное прибор AD623 Core
Диапазон ввода: 0,5VCC (то есть напряжение между S+/S-S-IS менее половины напряжения питания.)
Диапазон вывода:+-VCC (орбита для отслеживания)
Абрикум множества: 2-1000 раз можно скорректировать.
Потребление мощности: 150UA (типично) 650UA (максимум)
Питание: 3-5,5 В
Точность увеличения: 0,35%(G G>2) 0,10%(G = 2)
Введите напряжение расстройства: 100-200В
Введите дрифт дисбаланса: 1uv/℃ ℃
Коэффициент подавления общей модели: 90 дБ
Получите полосу пропускания: 800 кГц.

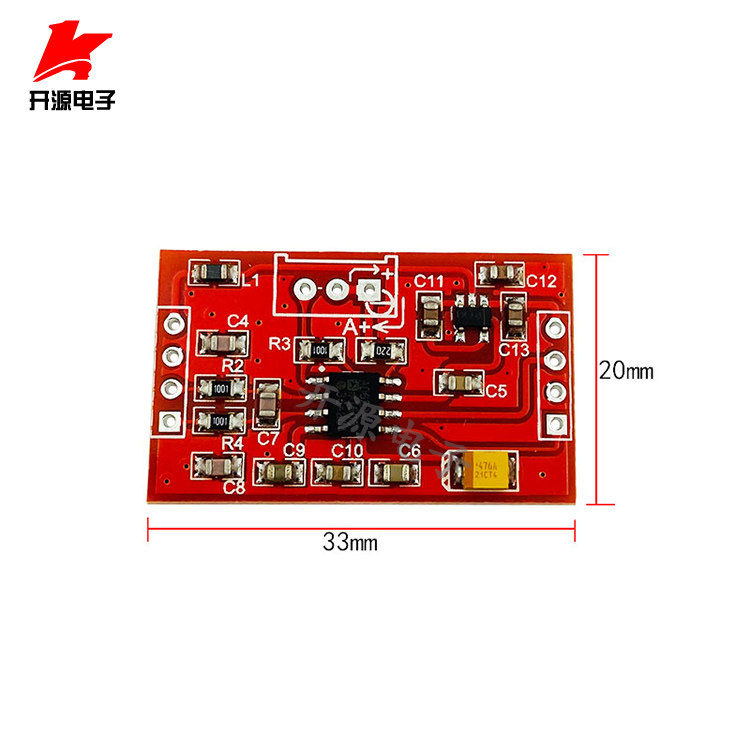

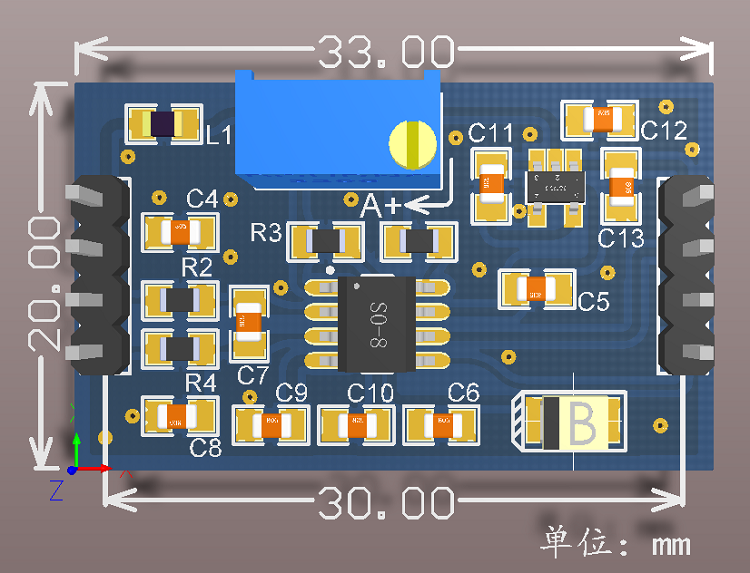

Размер печатной платы: 40*23 мм, 4 отверстия для установки с M3

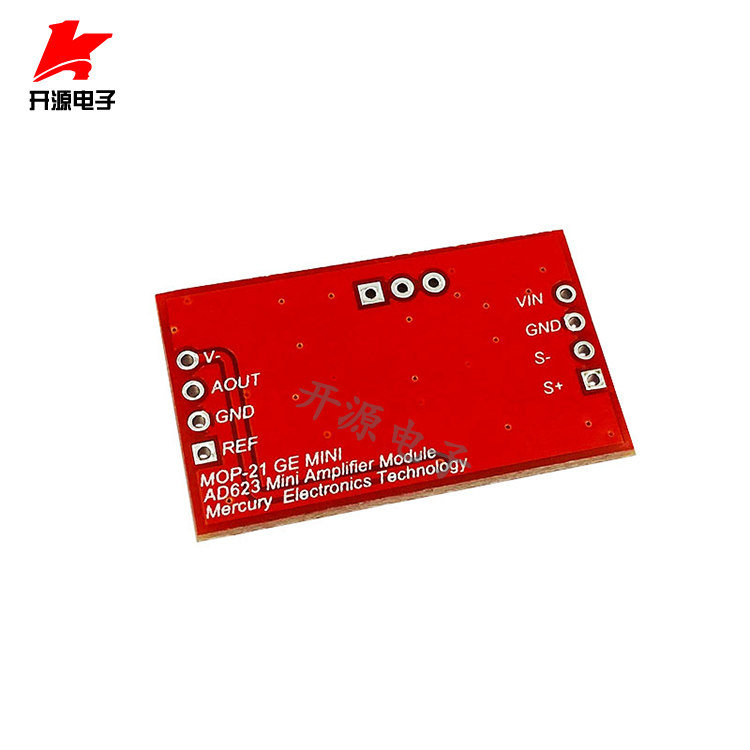

Инструкции по трубе и схемы подключения
Рекомендуется использовать меньшее увеличение (например, 50/100 раз), чтобы проверить ребенка, а затем настроить его до требуемого множественного.Установите ручку A ++ по часовой стрелке, чтобы увеличить увеличение (до 1000 раз).Вы также можете использовать резистор для исправления увеличения, чтобы увеличительное значение было более стабильным
Меры предосторожности
1. Некоторые люди называют реферию носовой ногой, что не является проблемой, но точность сердечника AD623 очень высока. Рекомендуется, чтобы только при необходимости напряжения регулируется напряжение стопы рефлексии
2. В магазине используется импортер потенциометров границ в Соединенных Штатах, который является равномерным, стабильным, высоким и высоким.
3. Напряжение расстройства TheAd623 составляет 200В, то есть максимум может создать ошибку 200В при входном напряжении.
4. Пропускная способность усиления 3DB TheAd623 составляет 800 кГц, то есть увеличение множественной*частоты = 800 кГц.Следовательно, если сигнал постоянного тока увеличен, он может достигать около 1000 раз.Если в 800 раз усиливается, сигнал не должен быть выше 1 кГц.Если вы усиливаете 10 раз, сигнал не должен быть выше 80 кГц, а чем выше частота сигнала, тем больше потеря увеличения.
5. Максимальный диапазон корректировки REF не должен быть слишком большим, иначе это повлияет на увеличение.
6. Диапазон выходного напряжения усилителя подавляется напряжением питания.Линейная область модуля AD623 в магазине достигает ++-VCC.Когда AD620/LM358 и другие усилители+5 В и -5 В питаются, линейность находится только между -3,6 В ~+3,6 В.
7. Роль ссылки Foot ofAd623 может быть вытянут/вывод выходного напряжения.При нормальных обстоятельствах.Когда вам нужно использовать рефери -ногу, чтобы вытащить или уменьшить выход, напряжение этой ноги может быть изменено.Тем не менее, в этом случае следует отметить, что линейная область увеличительного множественного не будет изменяться из -за изменения 5 контакта, а ее максимальный выход не будет превышать VCC.
Здравый смысл усилителя инструмента
Измерение различного объема неэлектричества обычно преобразует его в сигнал напряжения (или ток) из датчика. Режим интерференционной напряжения сущность напряженияСледовательно, большинство усилителей прибора должны быть подключены к датчику. Полем
В применении общего усиления сигнала схема дифференциальной амплификации обычно должна быть увеличена с помощью сигнала.Если измерительная схема используется в качестве измерительной схемы с сепаратором, существуют неизбежные различия в сопротивлении, и причина точности всей амплификации сигнала более сложна, что вызовет снижение коэффициента подавления Co -Mode и Нелинейность выгоды.Интегрированный усилитель прибора, изготовленный в процессе заднего мода, решает вышеупомянутую задачу.
Поскольку выходной импеданс датчика, как правило, очень высок, амплитуда выходного напряжения невелика, а рабочая среда является резкой. Низкий шум и стабильность усиления петли с высоким содержанием.
Как правило, интегрированные усилители прибора имеют следующие характеристики
(1) Высокий входной импеданс, как правило, выше 109 Ом
(2) Ток с низким смещением
(3) ингибирование высокого уровня CO -модели
(4) Сбалансированный ввод движения
(5) Хорошие температурные характеристики
(6) Усиление может быть скорректировано
(7) ввод с одним -эндом

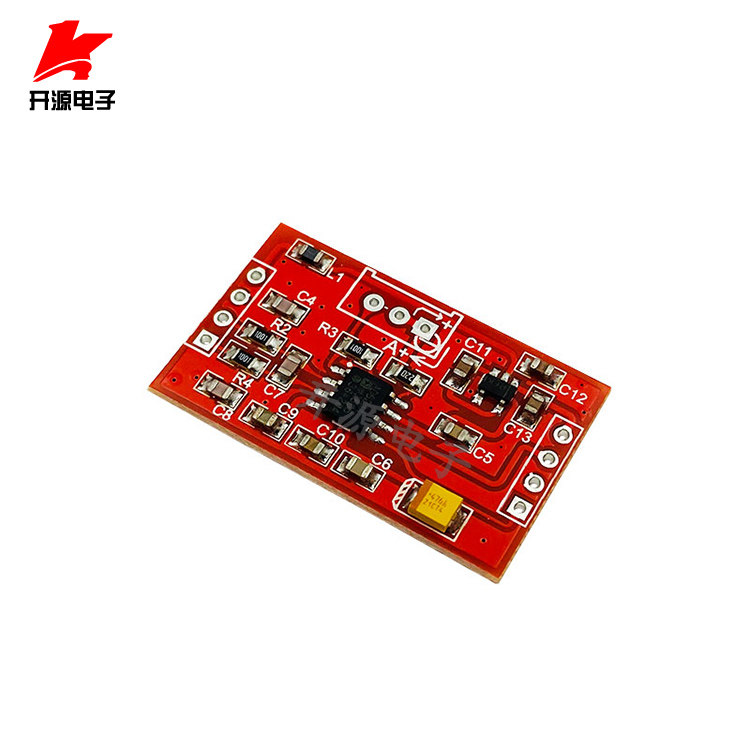

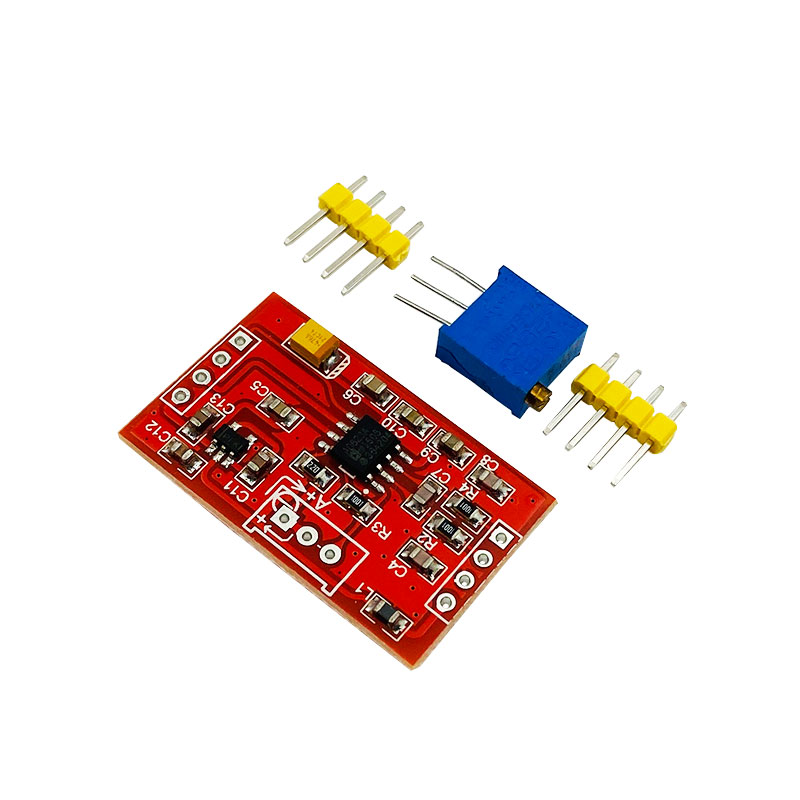

Реальная съемка:
