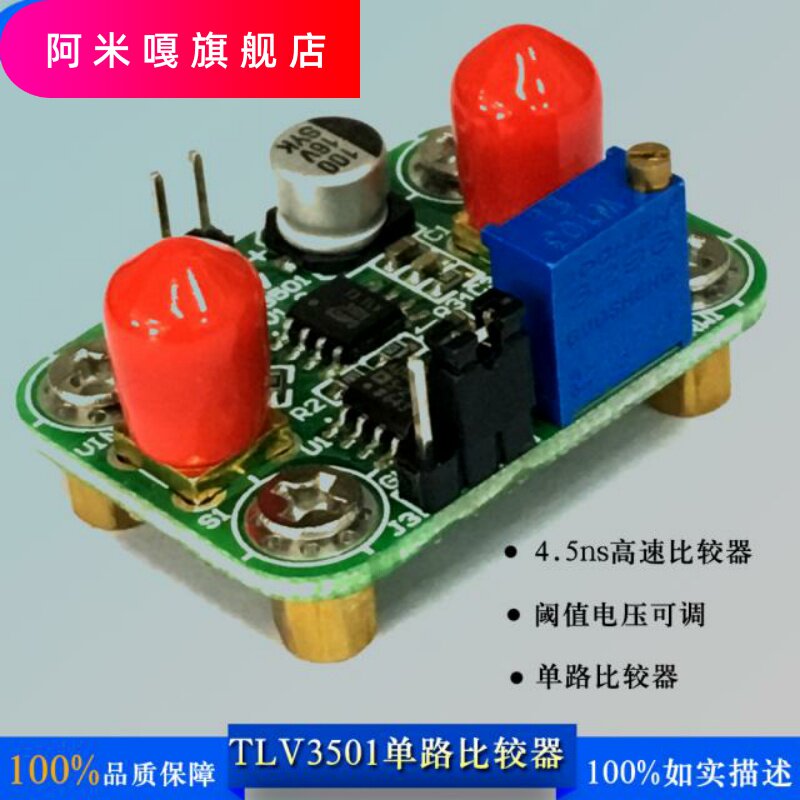

TLV3501 Модуль 4,5NS High -Speed Comparator Широкий широко широко широкий порог входного напряжения может вручную/управление программой
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Lingzhi ElectronicsTLV3501Модуль высокоскоростного компаратораV1.0
1 Введение
TLV3501Это высокоскоростный компаратор.Его можно использовать для проведения пластической хирургии и вывода на входном сигналеTTLУровень сигнал.TLV3501Быстрый4.5nsЗадержное время, источник питания может быть питается одним источником питания, что является идеальным выбором для сравнительных схем с высокой скоростью.
Основные особенности модуля следующие:
(1) Диапазон частот входного сигнала:0.1Hz~230MHzСущностьМаксимальная частота входного сигнала связана с пиком входного сигнала:20mVppМаксимальная частота входного напряжения может быть достигнута10MHz,60mVppМаксимальная частота входного напряжения может быть достигнута50MHz,100mVppМаксимальная частота входного напряжения может быть достигнута100MHz,150mVppМаксимальная частота входного напряжения может быть достигнута130MHz,200mVppМаксимальная частота входного напряжения может быть достигнута200MHz,300mVppМаксимальная частота входного напряжения может быть достигнута230MHz.
(2) Диапазон напряжения входного сигнала:10mVpp~5VppСущностьВход может бытьПолярность(То есть только положительный), или это также может бытьДвустороннийСигнал
(3) Выходной сигнал:TTLуровеньСигнал волны клыка, когда соотношение занятий переменное, выходTTLПрямоугольная волновая сигнал уровня.
(4) Метод регулировки порогового напряжения и диапазон: через верхний потенциометр пластиныручная корректировка, Или внешнее соединениеDAПрограмма управление;0V~4.5VСущностьЧтобы улучшить входной импеданс, он соответствует некоторым внешним соединениям с более высоким импедансомDA(НапримерSTM32Самостоятельно содержитсяDA), Используйте низкий уровень ультра -ультра -низкоэфлментизации. Точность переноса для первого уровняследоватьВ качестве порогового входного клеммы управления, диапазон приложений модуля увеличен.
(5) Импеданс ввода: входной импеданс вПомешать, Выходной импеданс50Ω.
(6) Интерфейс ввода -вывода: интерфейс вводаSMA;;SMA,иБронироватьРасположение сюжета или сокета для сварки пользователей для облегчения иPFGA, Микроконтроллер и другие соединения.
(7) Источник питания модуля:Единый источник питания+5V.
(8) Этот модуль разрабатывает разрабатываемый разъемGND, Используется для вставки универсальной поверхностной грунтовой ветки для облегчения пользовательского тестирования.
2 Интерфейс модуля
Интерфейс модуля, как показано на рисунке.
Диаграмма интерфейса модуля
3 Метод подключения интерфейса модуля
Подключение отладки модуля показано ниже.
Схема подключения отладки модуля
Эффект отладки модуля
Вот выходные квадратные сигналы различных частотных вводов.
вывод0.1HzКвадратная волна
вывод1kHzКвадратная волна
вывод10MHzКвадратная волна
вывод50MHzКвадратная волна
вывод100MHzКвадратная волна
вывод130MHzКвадратная волна
вывод200MHzКлык волна (потому что полоса пропускания осциллографа 200 МГц, результаты дисплея аналогичны синусоидальным волнам)
Вот выходные формы волны ввода напряжения некоторых различных порогов.
5 Список доставки
Серийный номер | имя | количество | цена | Примечание |
1 | TLV3501Модуль высокоскоростного компаратора | 1 | 49 | НЕ ПРИЗЫЙ |
2 | Используйте ручное руководство, принцип модуля (версия PDF), STM32/C8051F020 | 1 | 0 | Пользователь Baidu Cloud Network Disk |
