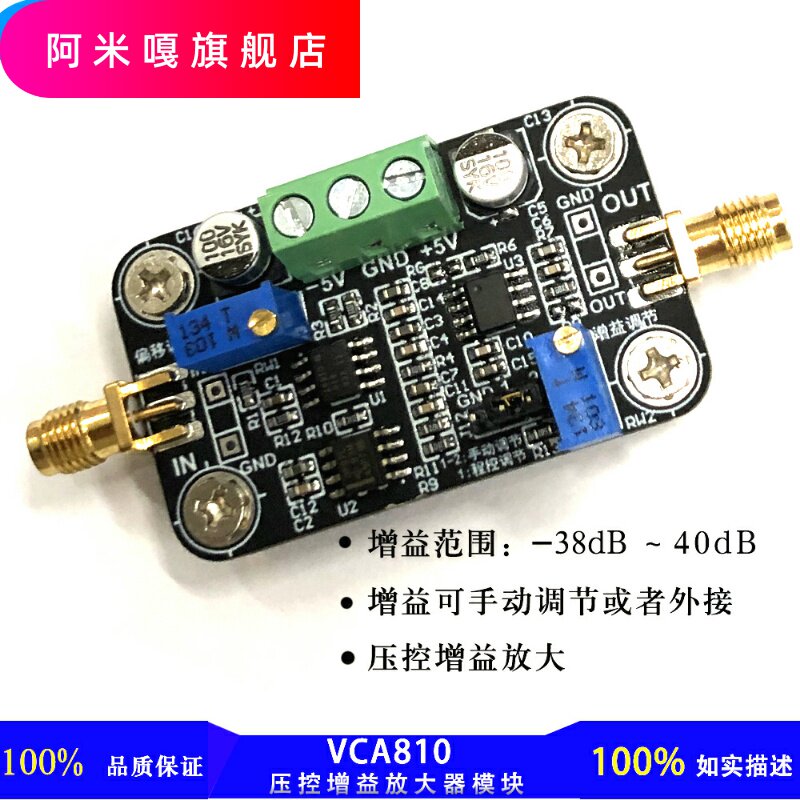

Модуль усилителя с программным управлением Lingzhi Electronics VCA810 (высококлассная версия) V3
Спасибо за вашу любовь. Все версии V2 распроданы, и теперь доступна версия V3.Версия V3 имеет упрощенную схему регулировки усиления по сравнению с версией V2, а способ подключения регулировки усиления проще!
1 Введение
VCA810это Техас Инструментс (TI) — это широкополосный усилитель с низким смещением напряжения и бесступенчатой регулировкой усиления, управляемый напряжением, который обеспечивает дифференциальный входной несимметричный выходной сигнал и превосходный коэффициент подавления синфазного сигнала. Самым выдающимся преимуществом являетсяVCA810Может быть достигнут-40dB~40dBлинейная регулировка усиления, точность регулировки усиления±1.5dB,±5При питании от источника питания напряжение регулировки усиления изменяется от0Vизменить на-2VКогда коэффициент усиления изменится с-40dBлинейно изменяется на+40dB.VCA810В оптических приемниках с временной регулировкой усиления, гидроакустических системах, активных фильтрах с регулируемым напряжением, логарифмических усилителях, компенсации амплитуды импульсов, сRSSIизAGCПриемники широко используются иVCA810Также широко использовались вопросы по приборам, заданные на предыдущих Национальном конкурсе студентов колледжей по проектированию электроники и Провинциальном конкурсе студентов колледжей по дизайну электроники..
Основные особенности модуля следующие:
(1) Вся плата: Используя основной усилитель с программным управлением и каскадный режим операционного усилителя, операционный усилитель может настроить коэффициент усиления; характеристики встроенных параметров по умолчанию следующие:DC~34MHz(-3dBЧастота среза ок.ПолемКолебания усиления внутри полосы пропускания очень малы, поэтому для1KHz~10MHzПульсации входного сигнала не превышают1dB, Вход и выходной импеданс50Ω;Диапазон входного неискаженного сигнала:±10mV~±0.75V: Максимальная амплитуда выходного неискаженного сигнала определяется пост-усилителем,VCA810Диапазон амплитуд выходного сигнала чипа:±5mV~±1.25V.
(2) Усилитель мощности: с помощьюВысокоскоростные широкополосные чипы операционных усилителейOPA690усилитель, увеличение по умолчанию равно1раз, изменение коэффициента усиления последующего каскада может изменить выходную амплитуду.
(3) Получите контроль:Ручная регулировка потенциометром или автоматическая.DAУправление с инвертором на борту(Пользователям не нужно подключать внешний инвертор, что удобно в использовании), автоматическийDAДиапазон управляющего напряжения составляет0~2VПредметы-38дБ~42дБ; отрегулируйте встроенный резистор, а усиление регулируется в диапазоне 80 дБ..
(4) модуль сСхема смещения постоянного тока.
(5) модуль принимает±5Vпитаться от.
(6) Интерфейс ввода и вывода имеет две формы: однаИголкаинтерфейс, один из нихSMAинтерфейс.
(7) Этот модуль разрабатывает разрабатываемый разъемGND, Используется для вставки универсальной поверхностной грунтовой ветки для облегчения пользовательского тестирования.
(8) Вы можете настроить соответствующий модуль в соответствии с фактическими потребностями пользователя.Поскольку процесс отладки является громоздким, необходима определенный пользовательский платеж.
Этот модуль сравнивается сAD603Программируемый модуль усиления имеетЧетыре преимущества:
Схема проста и требует всего лишьодин кусокVCA810Может быть достигнута широкая регулировка усиления;
Прирост80dBРегулируется в пределах диапазона;
Взять под контрольЛинейностьНу и программу калибровать не надо;
Добавлено в модульDC смещениеСхема калибровки облегчает калибровку смещения формы выходного сигнала, и по сравнению с AD603 смещение постоянного тока VCA810 очень мало.
Выход VCA810 осуществляется через высокоскоростной широкополосный операционный усилитель, что полезно для дальнейшей регулировки усиления, расширения полосы пропускания и улучшения высокочастотных характеристик.Предметы
2 Интерфейс модуля
Интерфейсы ввода и вывода имеют две формы: один — контактный, а другой —SMAинтерфейс.Схема каждого интерфейса модуля представлена на рисунке.
Диаграмма интерфейса модуля
3 Метод подключения интерфейса модуля
Ручная регулировка усиления модуляПодключение отладки показано на рисунке ниже.
Общая схема подключения отладки ручной регулировки усиления
Эффект отладки модуля
Результаты отладки диапазона частот:
Это можно увидеть из таблицы данныхVCA810Программируемый модуль усиления-3dBЧастота среза составляет примерно34MHz.
Получите результаты испытаний:
внешнийDAДля контроля усиления этот модуль тестируется с использованием платы проектирования и разработки электронной системы Lingzhi.C8051F020Одиночная машинаDAC0контроль.Диапазон управляющего напряжения составляет:2000mV~0mV, приведены следующие результаты испытаний.
По результатам испытаний видно, что этот модульПо управляющему напряжению2000mV~0mVЛинейныйДиапазон усиления-38~42dB, который может удовлетворить требования общих систем измерения.
5 Список доставки
Серийный номер | имя | количество | Примечание |
1 | VCA810Модуль программируемого усилителя V3 | 1 | НЕ ПРИЗЫЙ |
2 | Руководство пользователя, схема в формате PDF и руководство по чипу. | 1 | Сетевой диск Baidu |
