AD630 Расположение фазы блокировки Большой малой системной чувствительности к балансированию балансировки OPA627
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка загрузки информации: https://pan.baidu.com/s/1c5zewq Пароль: PS33

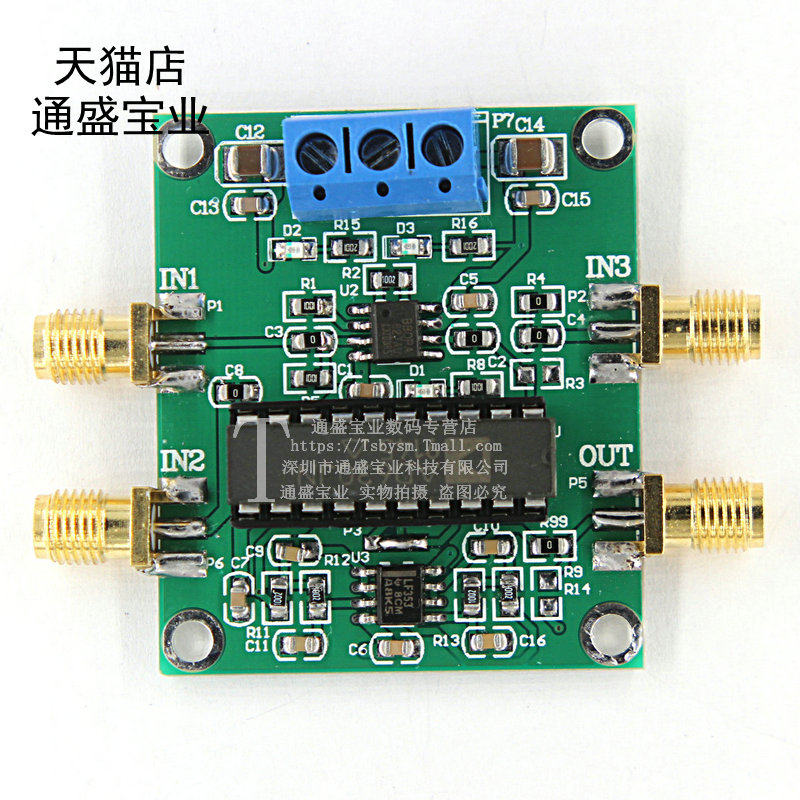

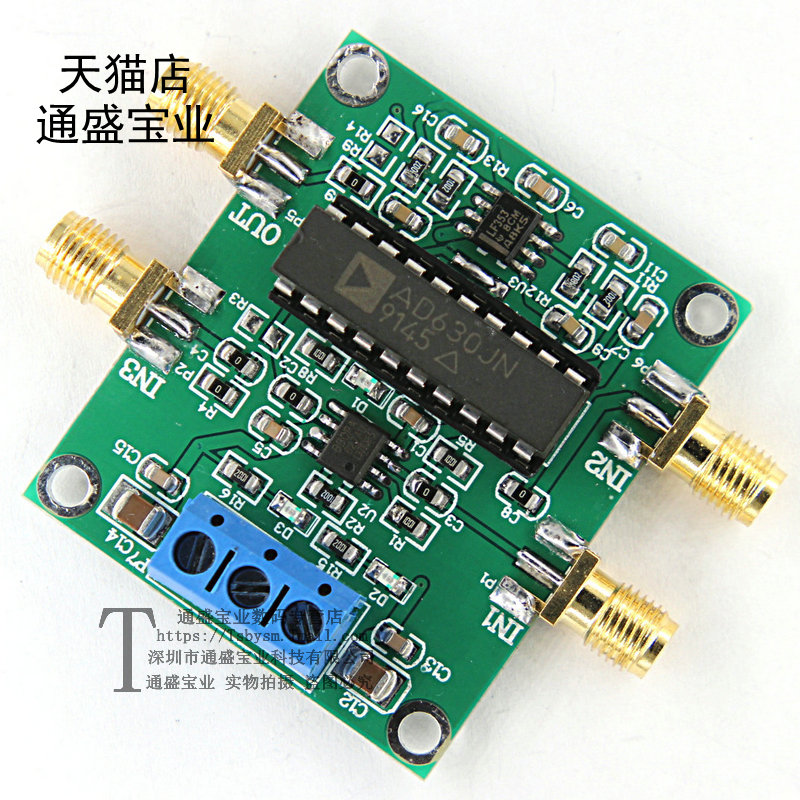

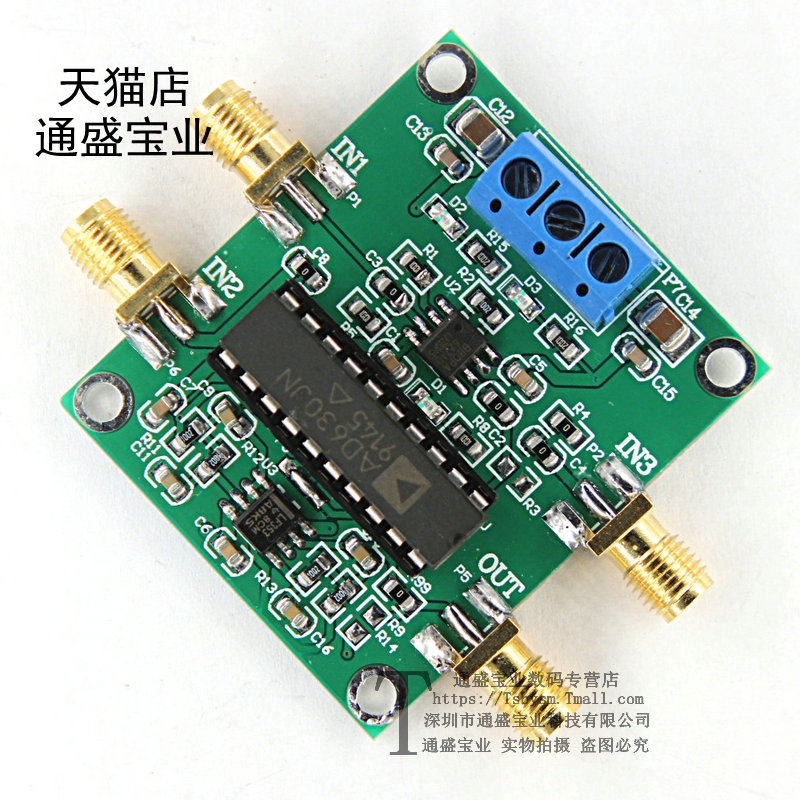

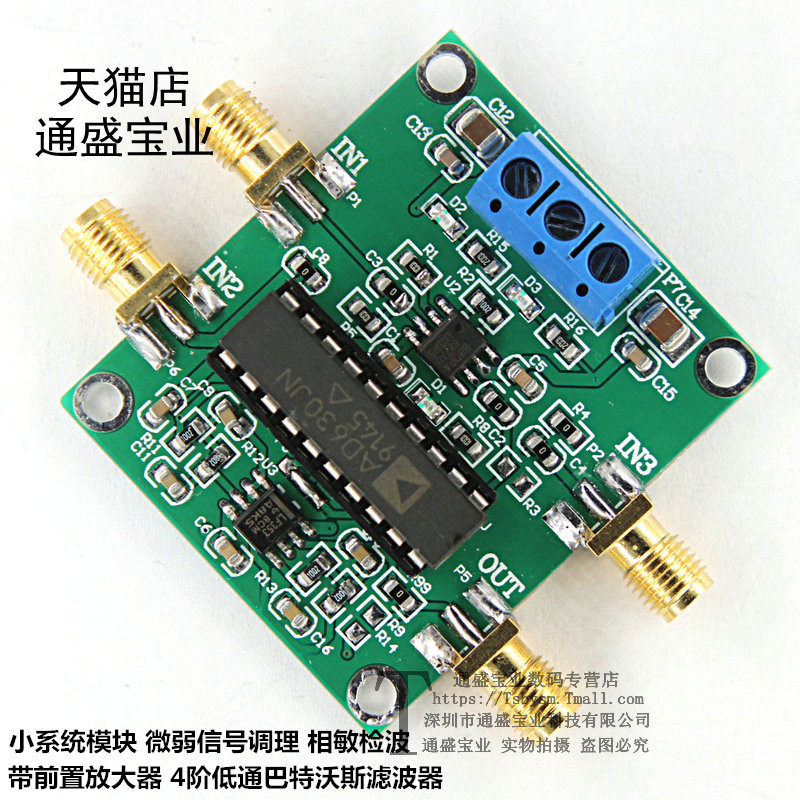

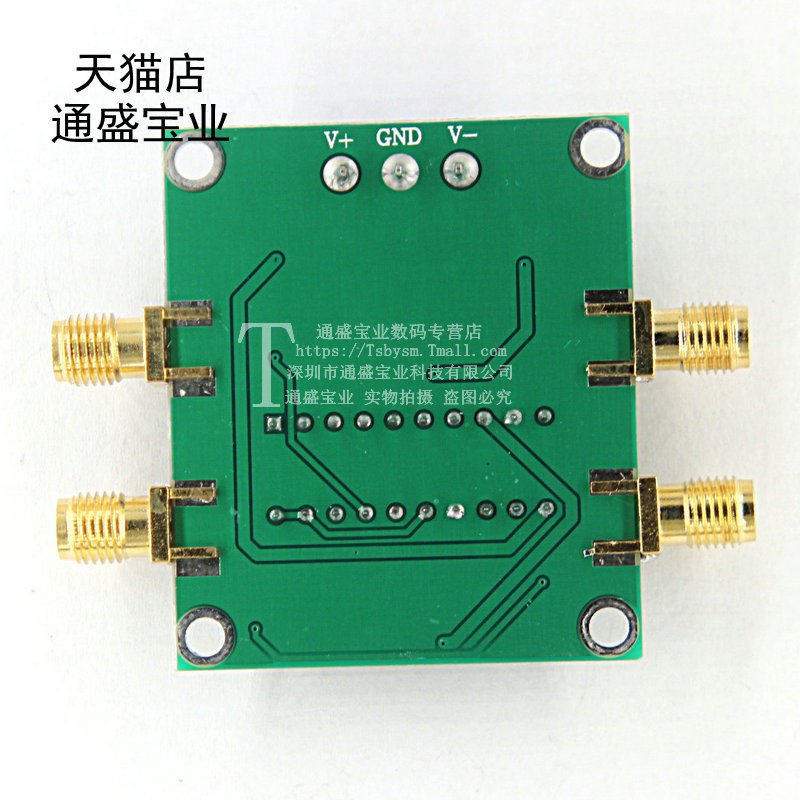

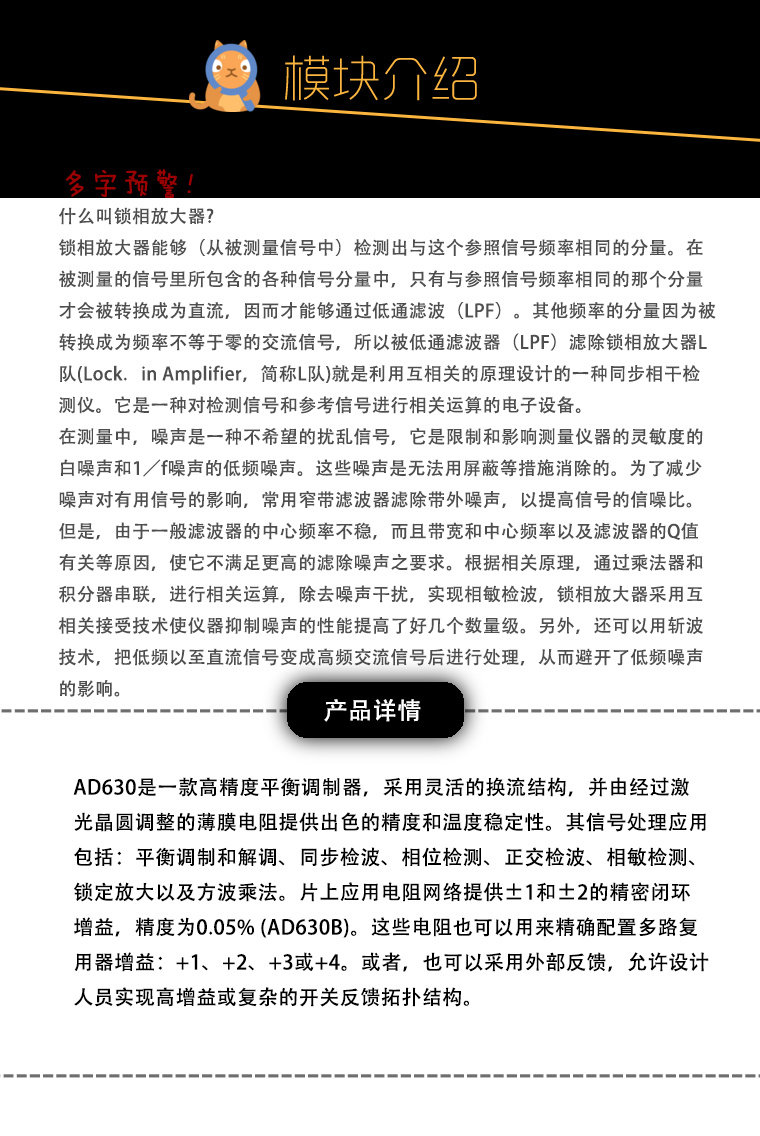

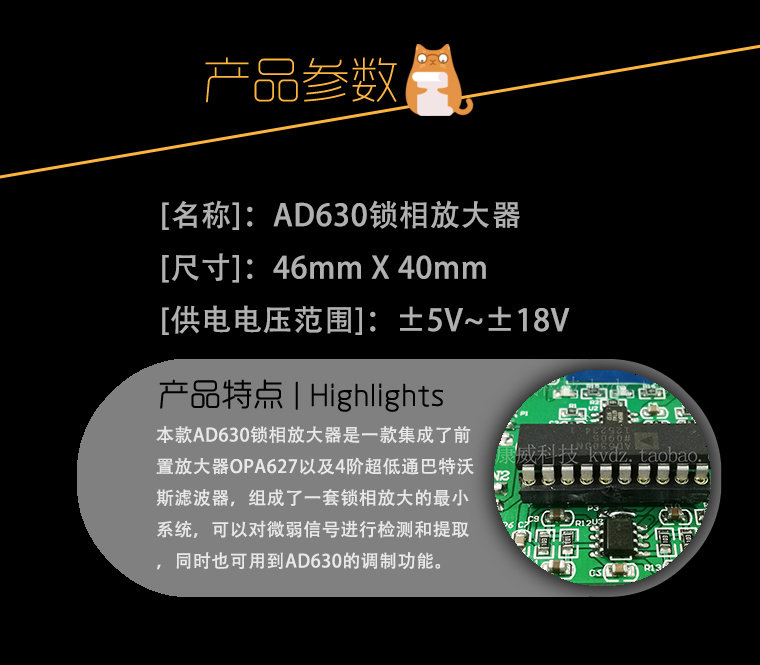

Этот модуль AD630 с фазовым усилием добавил предварительный усилитель OPA627 на основе исходного модуля AD630, и он оснащен фильтром ультра-низкого прохода четвертого порядка. Сигнал, пожалуйста, протестируйте штифт.

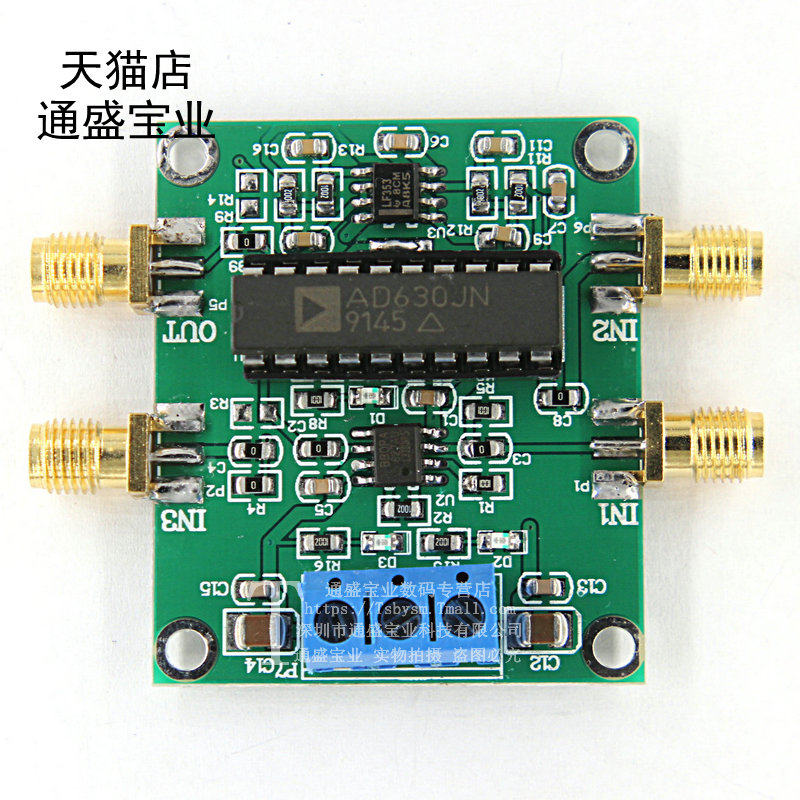

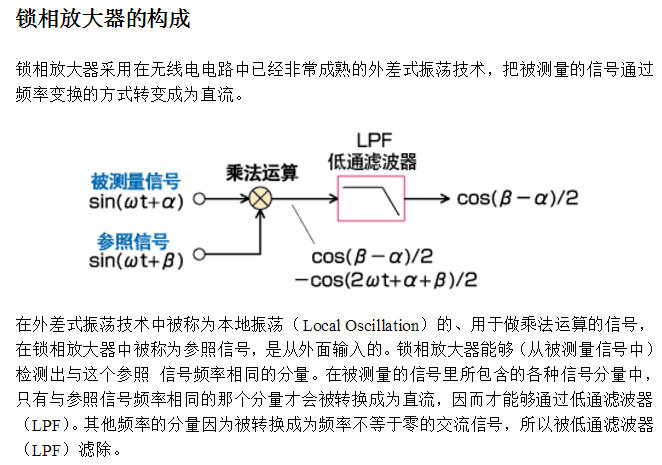

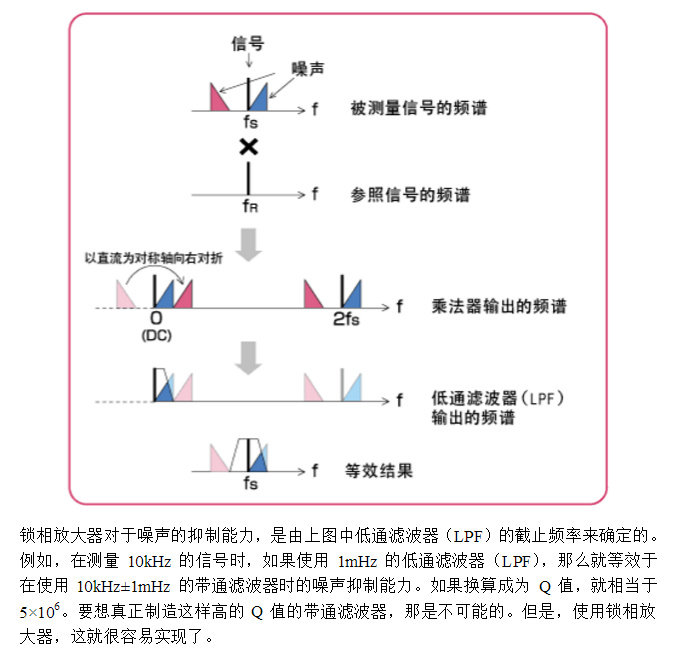

Модуль AD630 является минимальной системой для фазового усилителя.
OPВведение в параметры op amp A627:
1,Точная высокая скорость difet op amp
2.Диапазон источника питания:±4.5V ~ ±18V
3.Рабочий диапазон температуры: -40 ~  125 ℃
4,Входное напряжение: 100μV (  типичное значение)
5.Коэффициент температуры напряжения входного смещения: 0,8Μ V/℃ ( типичный)
6Входный ток смещения: 0,5PA ( типичный)
7.Входной смещение ток: 1pA (  типичное значение)
8,Общий коэффициент отклонения режима: 116 дБ (  типичное значение)
9,Максимальное усиление открытого цикла: 120 дБ (  типичное значение)
10Входной импеданс: 10^13 Ω
11.Типичная полоса пропускания: 16 МГц
12.Низкий уровень покоя: 7,5 мА
13.Низкое искажение: 4,5 нв/√Hz at 1kHz
14.Искажение: 0,0006%
15Скорость убийства: 55 В/μs
16Быстрая настройка: OPA627—550ns to 0.01%
Модуль имеет два режима эксплуатации, один из них является усилителем фазовой блокировки, а другой - сбалансированный модулятор.Этот магазин по умолчанию в усилитель блокировки фазового блокировки, если вам нужен сбалансированный модулятор, вы можете оставить сообщение или изменить схему самостоятельно после получения товара.Метод заключается в следующем:
1. Снимите R4 (резистор 0 Ом), короткий подключение R3 или припоя 0 Ом резистора
2. Подключите выбор режима слева и выберите режим модуляции
3. Короткое соединение R14

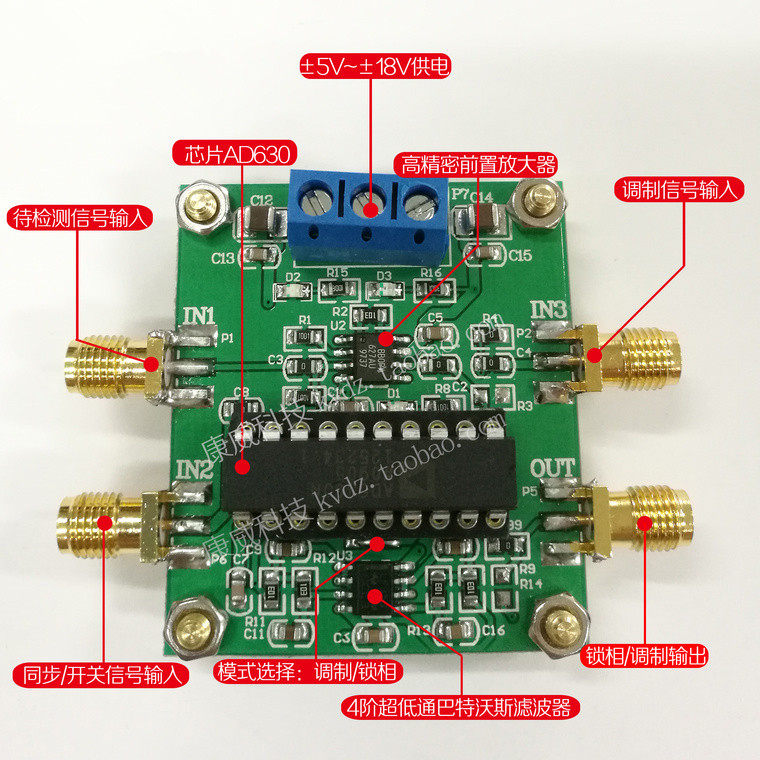

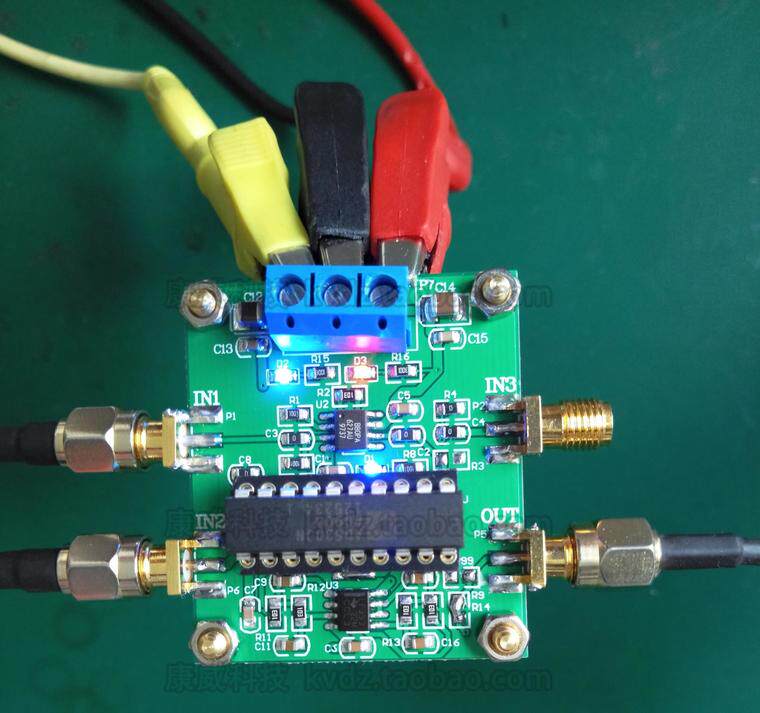

Диаграмма подключения усилителя фазовой блокировки:

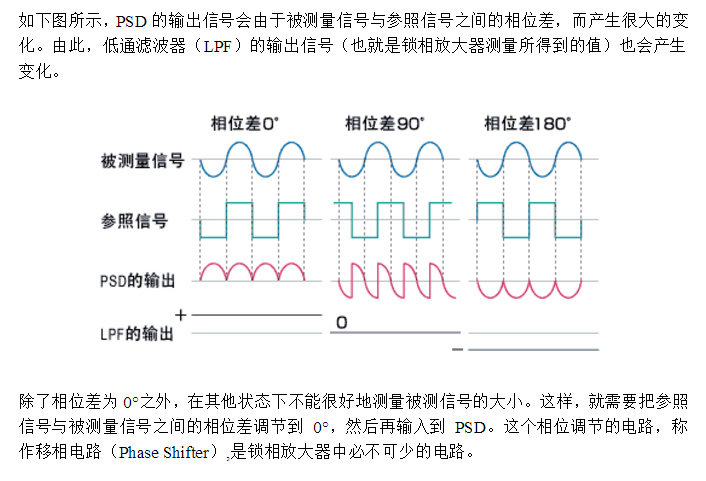

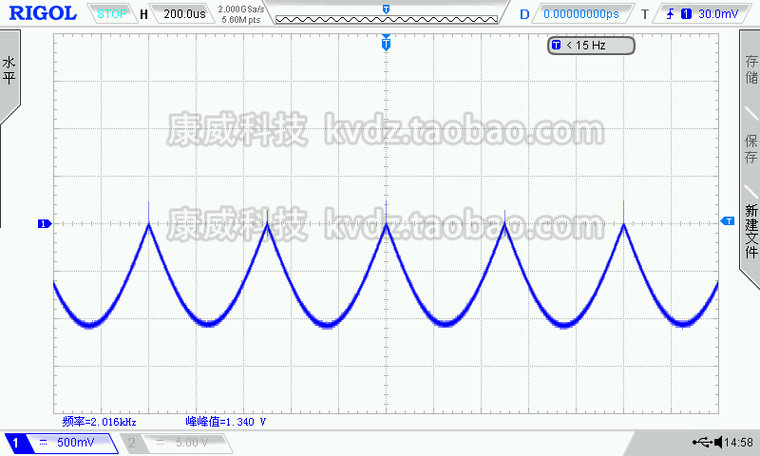

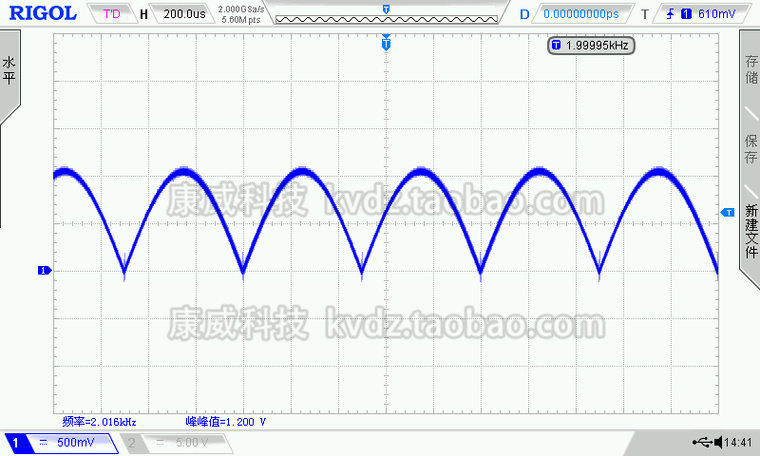

Вход сигнала фазовой блокировки,IN1входить1K 100MVPP, IN2входить1K1Vpp,IN1иIN2Та же частота и та же фаза

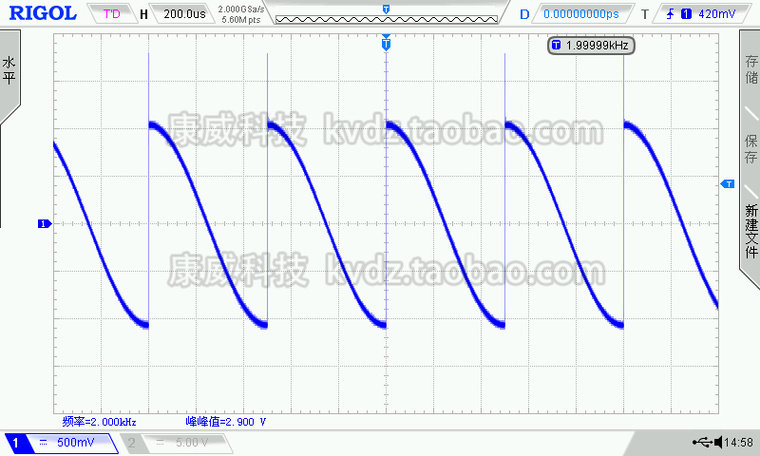

Вход сигнала фазовой блокировки,IN1входить1K 100MVPP, IN2входить1K1Vpp,IN1иIN290 разных°
Вход сигнала фазовой блокировки,IN1входить1K 100MVPP, IN2входить1K1Vpp,IN1иIN2Дифференциал 180°

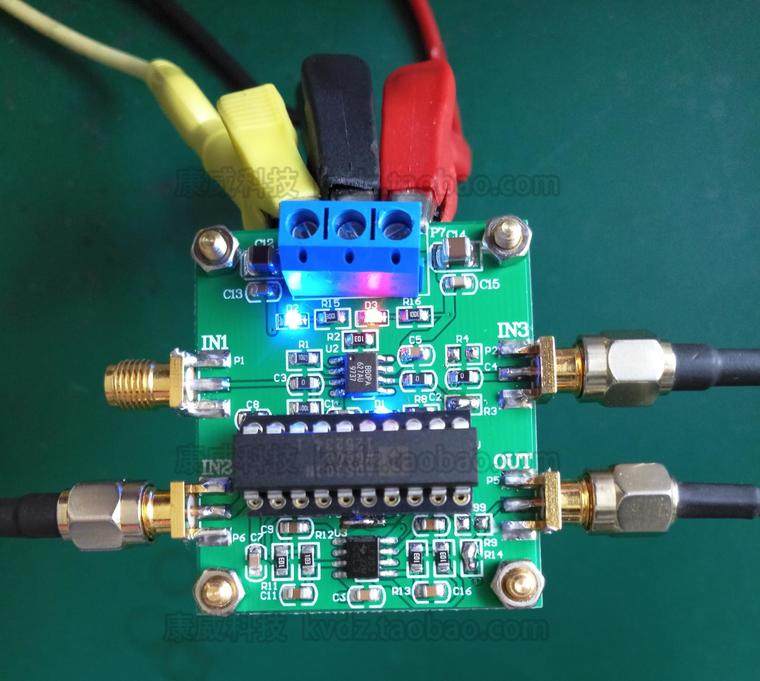

Схема сбалансированного модуляторного соединения:

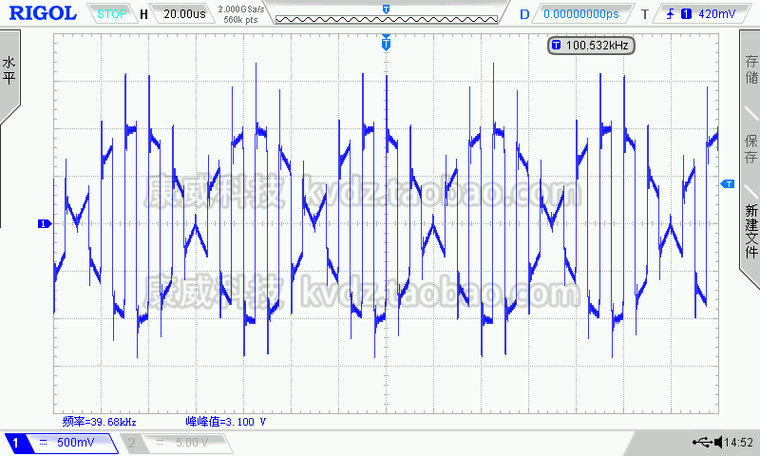

Вход модуляции в 3 вхождения сигнала, который будет модулирован 10K1VPP, ввода в 2 вводах сигнал модуляции 100K1VPP
