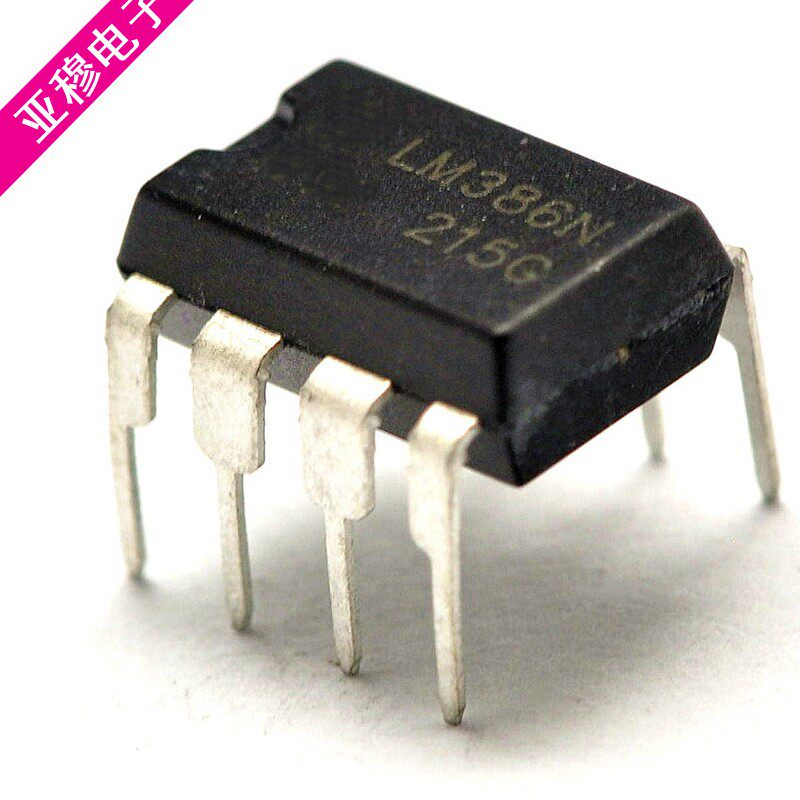

LM386N DIP8 Низкий усилитель мощности звука
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

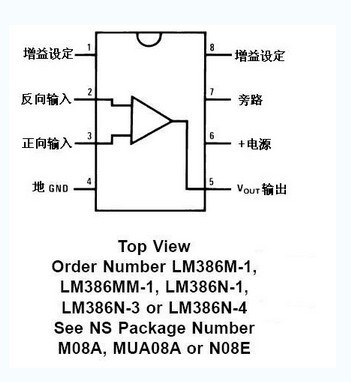

Это интегрированная схема усилителя мощности, предназначенная для источника питания с низким содержанием потерь.Его встроенный усилитель составляет 20, и благодаря комбинации конденсаторов между выводом 1 и контакта максимальное усиление может достигать 200.LM386 может использовать батарею для подачи питания питания.Внутренняя схема и контакты LM386 показаны на рисунке 1. Рисунок 1, Рисунок 2, а таблица 1 представляет собой электрические характеристики.
Экстремальные параметры:
Напряжение
(LM386N-1, -3, LM386M-1) 15V
Напряжение питания (LM386N-4) 22V
Рассеиваться
(LM386N) 1,25 Вт
(LM386M) 0,73 Вт
(LM386MM-1) 0,595W
Входное напряжение±0.4V
Температура хранения от -65 ℃ до+150 ℃
Рабочая температура от 0 до+70 ℃
Температура гнезда+150 ℃
Сварка информация
Сварка (10 секунд) 260 ℃
Маленькая форма формы (SOIC и MSOP)
Ци -фаза (60 секунд) 215 ℃
Инфракрасный (15 секунд) 220 ℃
Тепловое сопротивление
QJC (DIP) 37 ℃/W
QJA (DIP) 107 ℃/w
QJC (SO Package) 35 ℃/W
QJA (SO Package) 172 ℃/W
QJA (пакет MSOP) 210 ℃/w
QJC (пакет MSOP) 56 ℃/w
