Описание товара
Усилитель с переменным коэффициентом усиления и цифровым управлением (ADL5243)
один,ADL5243Краткое описание модуля:
ADL5243Это высокопроизводительный усилитель с переменным коэффициентом усиления и цифровым управлением с диапазоном рабочих частот100 MHzк4000 MHz.
ДолженVGAОбъединяет два высокопроизводительных усилителя и цифровой ступенчатый аттенюатор.(DSA)СущностьУсилитель1 (AMP1)представляет собой усилитель с внутренне согласованным усилением и коэффициентом усиления20 dB, Усилитель2 (AMP2)Это широкополосный доступ¼ Wусилитель драйвера, требующий минимального количества внешних компонентов для настройки.DSAдля6положение, способное0.5 dBШаг -би -step и±0.25 dBОбеспечена точность размера шага31.5 dBУсиление диапазона контроля.DSAЗатуханием можно управлять через последовательный или параллельный интерфейс. получить блок иDSAВходы и выходы внутренне согласованы с50 Ом, все три встроенных устройства имеют независимое смещение. Независимое смещение позволяет использоватьADL5243полностью или частично, чтобы его можно было легко повторно использовать по дизайну.ADL5243Распиновка позволяет использовать модуль усиления,DSAили¼ WУсилитель драйвера установлен в первое положение.
Приложения: Беспроводная инфраструктура; автоматическое испытательное оборудование; радиочастота/ЕСЛИ получить контроль

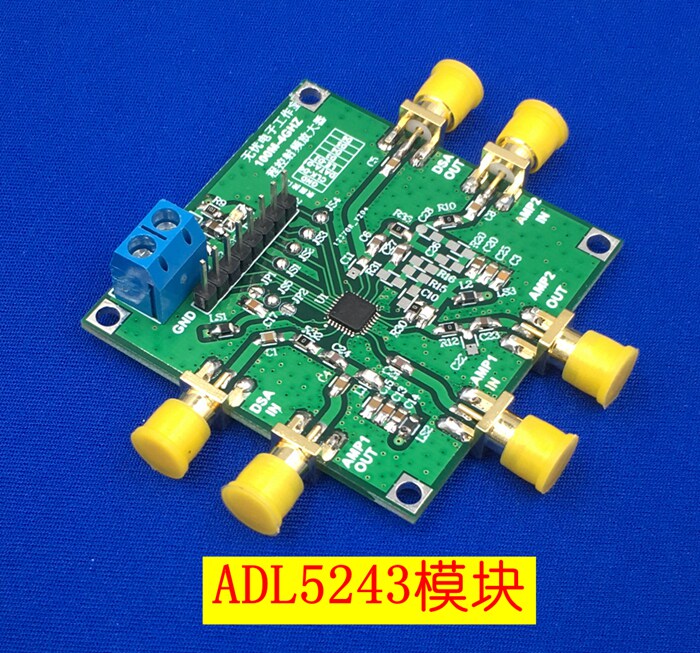

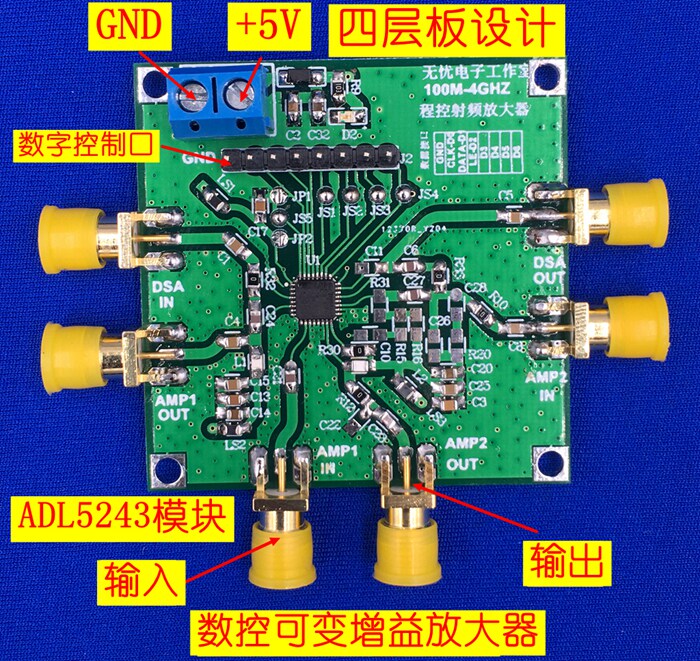

2. Физическая карта продукта:(Четырехслойная конструкция платы)
Вид сбоку

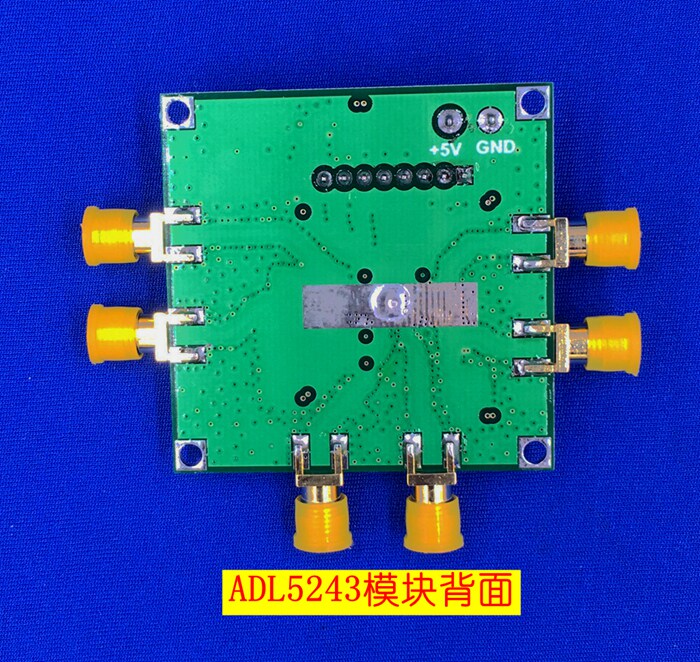

Хорошая конструкция рассеивания тепла на спине
3. Технические индикаторы
1, Напряжение источника питания:+5VОКРУГ КОЛУМБИЯ(Типичное значение тока200mA/Когда максимальный выход усиления)
2, Частота работы:10M-4000MHZ, Вход и выходной импеданс:50ом;
3Максимальная выходная амплитуда:20dbm
4, сигнал управления:LE DATA CLK(SPIпротокол),Может пройтиD1D2D3D4D5D6контроль
5, предоставьтеPDFСохраните принципиальную схему и предоставьте тестовую программу.
4. Функции чипа:
1, Частота работы:100 MHzк4000 MHz
2, цифровое управлениеVGA, оснащенный последовательным и параллельным интерфейсами
3,6немного,0.5 dBЦифровой ступенчатый аттенюатор
4, Диапазон регулировки усиления:31.5 dB;Точность шага:±0.25 dB
5, усилитель модуля усиления1
Выигрыш:19.2 dB (2140 MHz)
OIP3:40.2 dBm (2140 MHz)
P1dB:19.8 dBm (2140 MHz)
Коэффициент шума:2.9 dB (2140 MHz)
6,¼ WУсилитель драйвера2
Выигрыш:14.2 dB (2140 MHz)
OIP3:41.1 dBm (2140 MHz)
P1dB:26.0 dBm (2140 MHz)
7,Коэффициент шума:3.7 dB (2140 MHz)
8,модуль усиления,DSAили¼ WУсилители драйверов доступны в качестве первых
9, Низкий ток покоя:175 mA
10, дополнительноеADL5240объединяет блок усиления иDSA
