PVDF Пьезоэлектрическая пленка комплект зарядной модуль модуль модуль модуль зарядного устройства усилитель усилитель
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

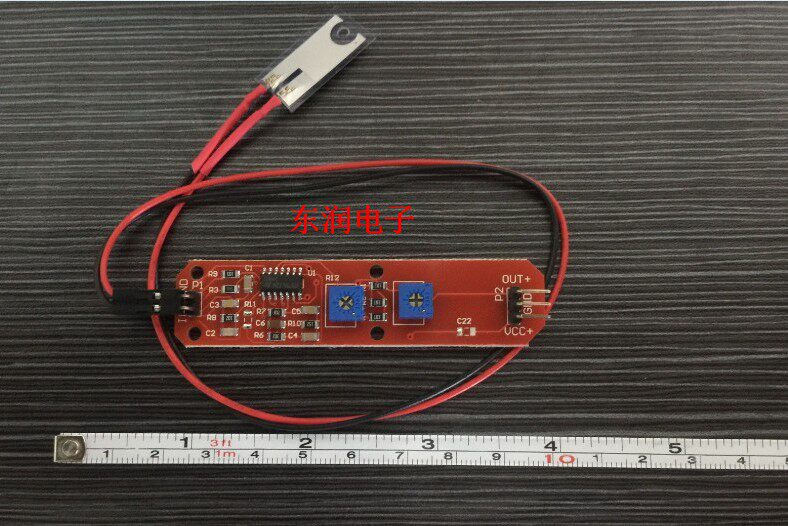

Комплект PVDF включает в себя:
Датчик PVDF один
Передняя амплификационная доска один

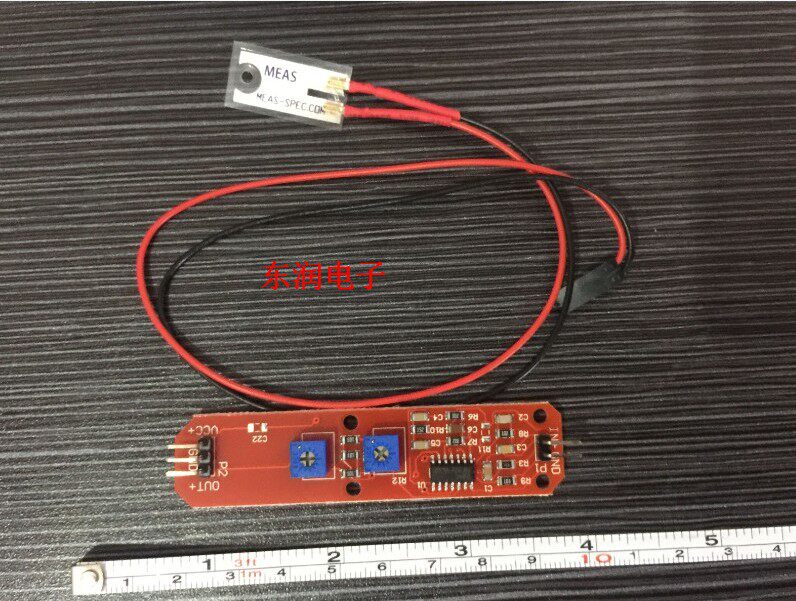

Датчик PVDF подключен к переднему усилителю с заглушкой DuPont,
Определение трех ядер доски амплификации передней части:
Power VCC+:+7V -----+9V;
GND:источник питанияУровень земли;
Out+: сигнал конца выхода.
Определение двух основных терминалов платы переднего усиления:
В+: Подключите датчик PVDF положительный;
GND:Подключите отрицательный конец датчика PVDF;(Если PVDF не связан с другими цепями или другими местами, эти два терминала могут произвольно соответствовать двум корпусам передней пластины).

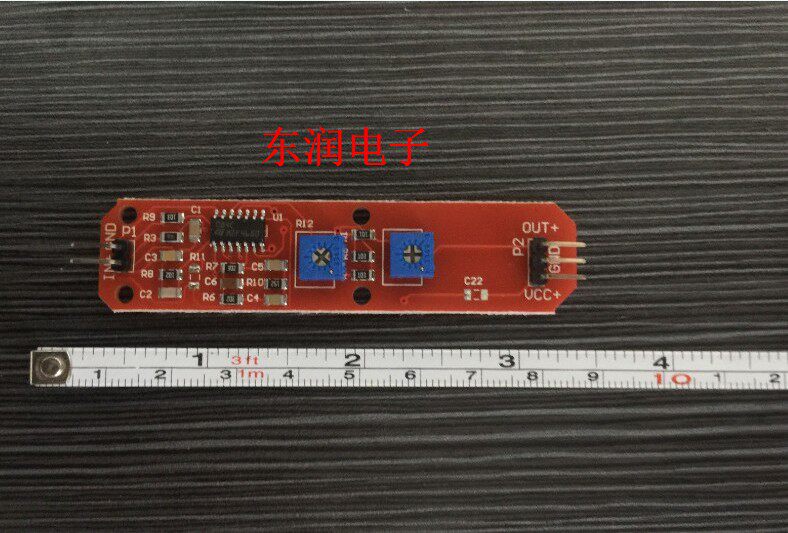

Регулируемый резистор вблизи датчика на передней плате усиления может регулировать увеличение, а динамический диапазон составляет около 1000 раз.Регулируемый резистор вблизи выходного конца может быть коэффициентом качества промышленной частотной ловушки, чтобы адаптироваться к частоте различной промышленной частоты.
Комплект выводит 0 уровней, когда нет вибрации. Когда есть вибрация, сигнал положительного и отрицательного уровня колебаний является выходным. Когда видео показывает минимальное увеличение множественного увеличения, карандаш нажимает на выходную форму волны PVDF.
Уровень выходного сигнала, когда комплект насыщен, относится к положительному и отрицательному уровню мощности, таким как ситуация с источником питания 5V. Когда выход насыщен, это примерно 4,7 В -зажигания.
Комплект подвержен внешнему электромагнитному шуму, и необходимо рассмотреть возможность удержаться от источника помех во время использования.
В этом наборе пластин передних усилений был частые шум, который может исключить определенную степень помех линии электропередачи.
Полоса сигнала этого пакета составляет около 0,3 Гц-50 кГц.
