10 МГц-1500 МГц 0,5 Вт усилитель FM VHF FM-трансмиссия
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Подключение радиочастотных усилителей в этом магазине следующим образом следующим образом
RF широкополосный усилитель низкого уровня шума LNA (увеличение 1-3000 МГц: 20 дБ)
https://item.taobao.com/item.htm?spm=a21ar.c-auc-1.0.0.p2xxxxf&id=522612018733
Высокочастотный размещение крупномасштабного радиосипнологии широкополосной радиочастоты размещение больших 20 МГц-1500 МГц 0,5 Вт
https://item.taobao.com/item.htm?spm=a21ar.c-auc-1.0.0.p2xxxxf&id=522627275997
RF широкополосный усилитель с низким уровнем шума LNA (увеличение 0,01-2000 МГц 32 дБ)
https://item.taobao.com/item.htm?spm=a21ar.c-auc-1.0.0.p2xxxxf&id=522613280759
10 МГц-1500 МГц 0,5W-40 дБ усилитель FM VHF FD-частота, передаваемое широкополосным радиочастотным усилителем
https://item.taobao.com/item.htm?spm=a21ar.c-auc-1.0.0.p2xxxxf&id=522658653538
РЧ широкополосного уровня 2 Усилитель низкого уровня шума LNA (увеличение 0,1-2GHZ 64 дБ)
https://item.taobao.com/item.htm?spm=a21ar.c-auc-1.0.0.p2xxxxf&id=522611181378
РНК (прирост 0,02-3 ГГц: 40 дБ)
https://item.taobao.com/item.htm?spm=a21ar.c-auc-1.0.0.p2xxxxf&id=522615884753
Средний усилитель мощностиLNA2-1.5G-42DB
1. Применение продукта:
Этот усилительС широким диапазоном частоты, стабильного усиления, небольшого коэффициента шума, большого динамического диапазона (+27dBm@1dBP/0.5W) и другие преимущества, особенно подходят для различных цепей радиочастотной передачи для увеличения расстояния связи!Широко используется в коротковолновом, FM-вещании, передатчике дистанционного управления, усилителе сигнала кабельного телевидения, Beidou, GPS-навигации, 2,4G Bluetooth, WIFI-приемнике, место усиления RF!Усилитель имеет экранированную оболочку и имеет анти -ретирующий защитный диод.

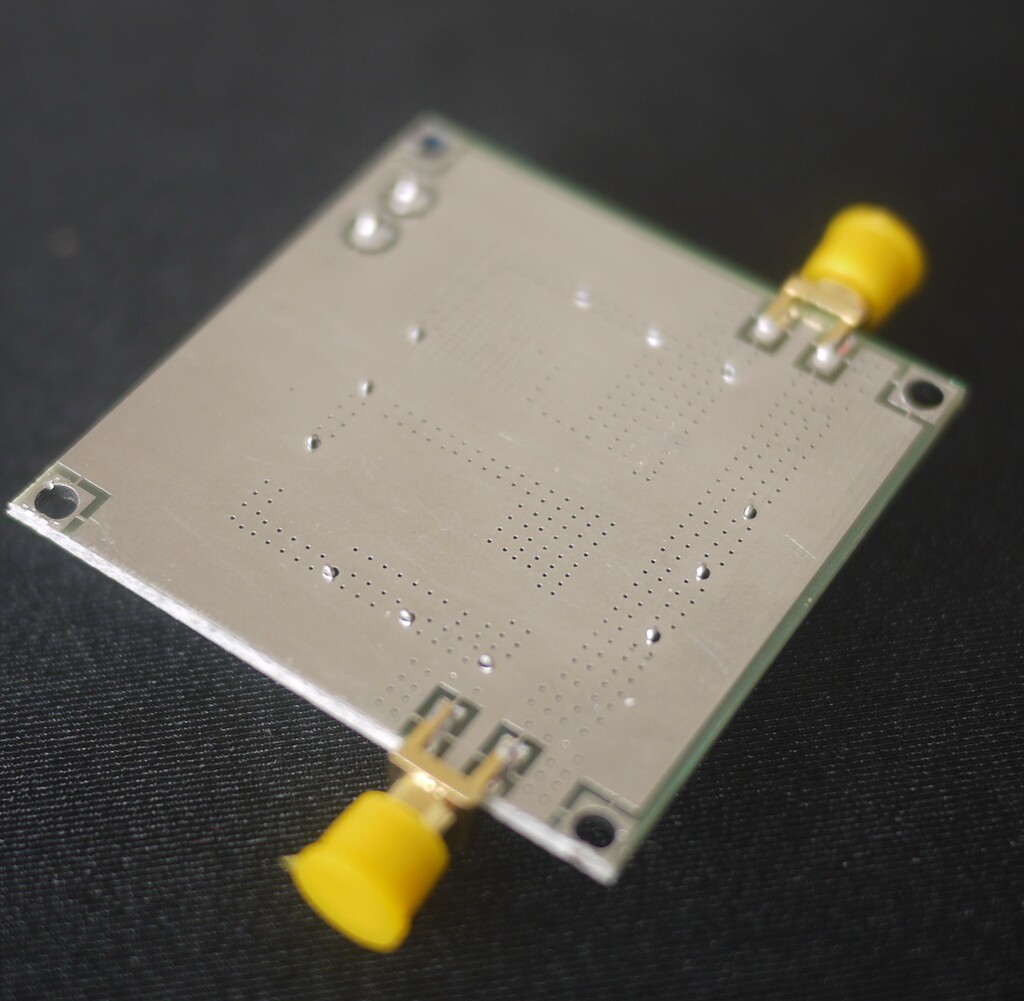

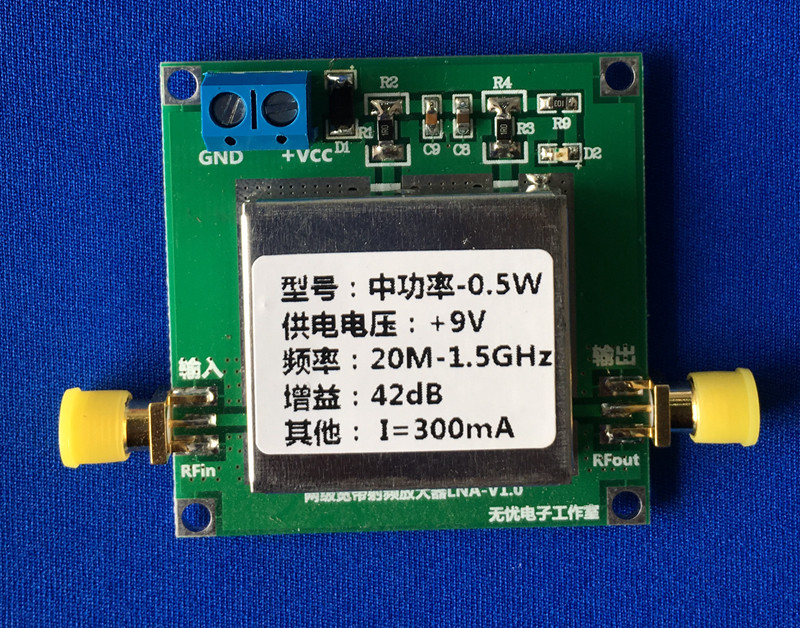

2. Физическая карта продукта:
3. Технические индикаторы
1, Напряжение источника питания:9VОКРУГ КОЛУМБИЯ(Типичное значение токаI=280MA)
2, Прирост:42DB Входной выходной импеданс:50ом
3, Максимальная выходная мощность:27dBm(0.5W50Нагрузка)
4Введите сигнал: меньше, чем10dBm (больше, чем10dBmВыходной сигнал искажается во время ввода)
5,пропускная способность:20MHzприезжать1.5GHz(Поиск по -разному на разных частотах, пожалуйста, обратитесь к ней для получения подробной информацииS21Индикатор кривой)
6,Коэффициент шума:2dB(800MHzОпрос)
7,Блок с металлической оболочкой
8Другое: Когда требуются различные преимущества, напряжение источника питания может быть уменьшено или настроено.
9, Точечная частотная прирост метода:F=15.2MHZ GAIN=42.00DB
F=127.7MHZ GAIN=41.50DB
F=390.2MHZ GAIN=40.23DB
F=577.6MHZ GAIN=39.01DB
F=757.6MHZ GAIN=38.00DB
F=892.6MHZ GAIN=36.95DB
F=1.035 GHZ GAIN=36.22DB
F=1.335GHZ GAIN=33.91DB
F=1.500GHZ GAIN=32.58DB

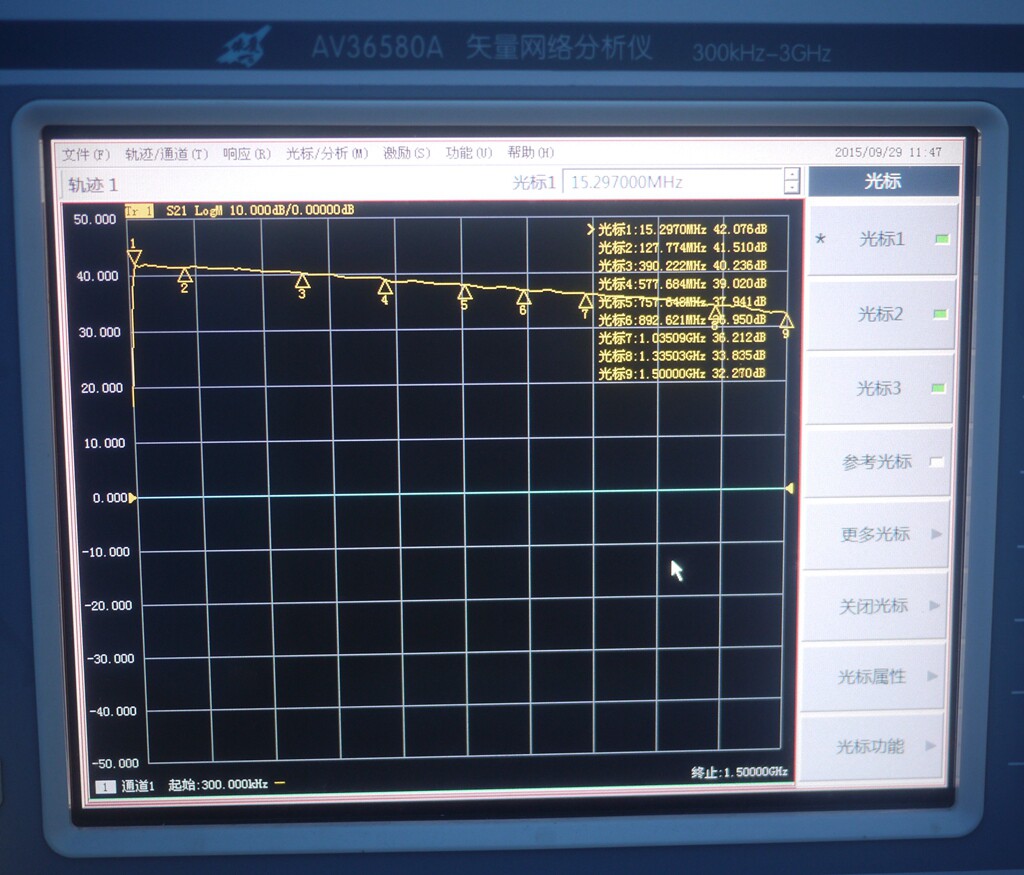

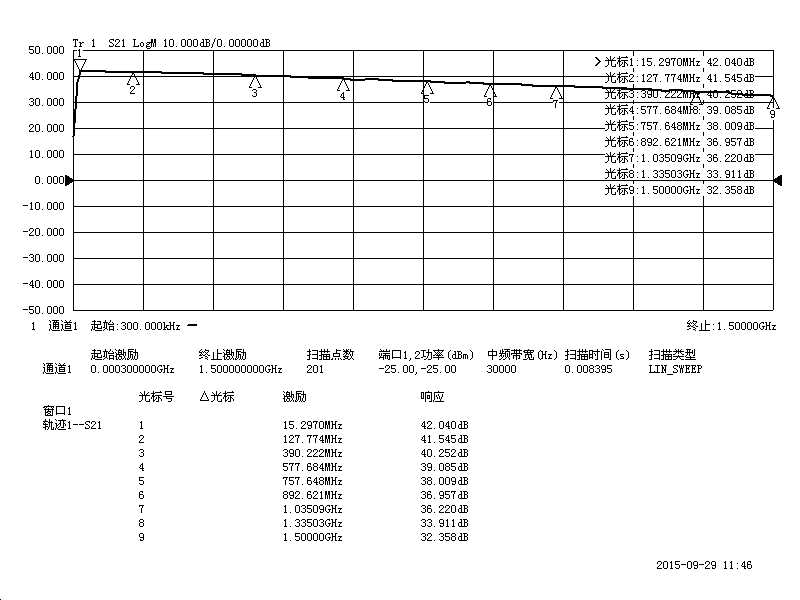

В -третьих, измерение анализатора векторного сети
4. Некоторые методы использования усилителей:
1, усилитель работает на частоте менее200MHzВ настоящее время он имеет очень хорошую выгоду и плоскостность.1dBСущностьЧем ниже частота, тем выше согласованность усиления.
2, нижний предел рабочей частоты усилителя ограничен входной и выходной емкостью, по умолчанию0.1uF, Может работать0.1MHz;10uFКогда вы можете работать5KHzСущностьЕсли вам нужно подробно рассчитать, обратите внимание на входное и выходное сопротивление50Европа, рассчитайте требуемое значение емкости и в то же время улучшает напряжение развязки и напряжения источника питания.
3Когда напряжение питания на7-9VПри изменении его может использоваться в качестве усилителя с переменной -балсом -рат, а усиление увеличивается с увеличением напряжения питания.Очень подходит для схем спереди в РЧ, использованиеDAУправляйте напряжением питания, тем самым контролируя усиление усилителя и выполняя автоматическое управление усилением.
4Когда напряжение питания на7-9VВ то время низкочастотный конечный усиление достигает30dBВ настоящее время усилитель имеет более низкий коэффициент шума и лучшую стабильность.
5, форма выходного сигнала может быть достигнута без явных искажений.10VPP(50под омической нагрузкой)
