Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
RF высокий усилитель малого сигнала
(0,1-2000 МГц 64 дБ)
1.Приложения:
Этот усилитель имеет преимущества широкого диапазона частот, высокого усиления и небольших коэффициентов шума. Его можно использовать для различных радиочастотных, получая переднюю часть, для увеличения расстояния связи!Широкая короткая волна, частота по регулировке, приемник с дистанционным управлением, усилитель сигнала кабельного телевидения и другие места, которые требуют низкоквадратичного радиочастотного усиления сигнала!
2. Технические индикаторы
1) Рабочая частота: 0,1-2000 МГц
2) Рабочее напряжение: 9-12 В (подходит для питания лития батареи)
3) Усиление усиления: 64 дБ (питание 12 В)
4) Максимальный выход: +10 дБм (10 МВт) @1DB -точка сжатия
5) Коэффициент шума: 1,9 дБ (типичное значение)
6) Системный импеданс: 50 Ом
7) Корпус продукта: Центр обработки ЧПУ.
8) Форма соединения: стандартная женская головка SMA (Внешнее отверстие винта)
9) Размер: 41,5*36*15 мм (исключая разъемы)
10) Вес продукта: 7G
2. Увеличение экстракции(Тест 12 В)
F= 0.1MHz gain=64dB
F= 500Mhz gain=64dB
F=1000MHz gain=62dB
F=1500Mhz gain=52dB
F=2000MHz gain=40dB
3. Как использовать:
3. Фотографии продукта
4. Некоторые методы использования усилителя:
1) Когда частота работы составляет менее 500 МГц, усилитель имеет очень хороший усиление и плоскостность.Чем ниже частота, тем выше согласованность усиления.
2) нижний предел рабочей частоты усилителя подлежит входной и выходной емкости. частота.При применении обратите внимание на улучшение развязки и напряжения напряжения источника питания.
3) Когда напряжение питания изменяется при 5-8 В, оно может использоваться в качестве преимущества, увеличивающего переменную.Используйте DA, чтобы управлять напряжением питания, которое может управлять усилением усилителя и отрегулировать усиление.
4) Когда напряжение питания составляет 8-10 В, низкочастотный конечный усиление достигает 60 дБ.
5) Когда напряжение составляет 12 В, усиление достигает максимального значения, а низкочастотное усиление боковой части может достигать 62 дБ.
6) Поскольку усилитель имеет чрезвычайно высокое усиление (60 дБ), вход должен быть перегружен (FMAX = -50 дБМ), а соответствующие принципы макета микроволновой схемы РЧ следует соблюдать во время использования.Для получения подробной информации, пожалуйста, свяжитесь с владельцем магазина, тел.: 15202987856.

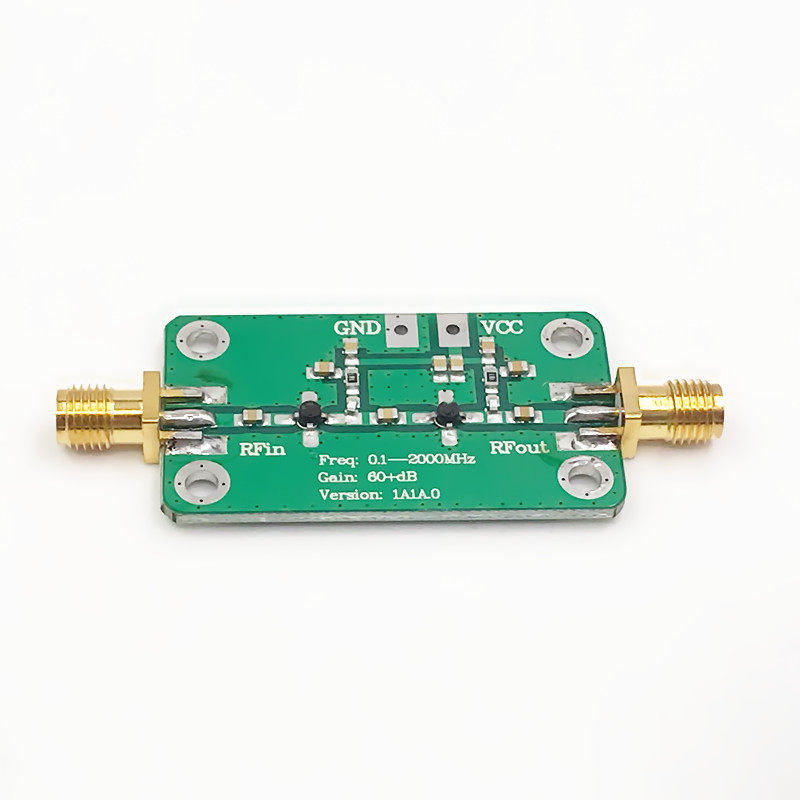

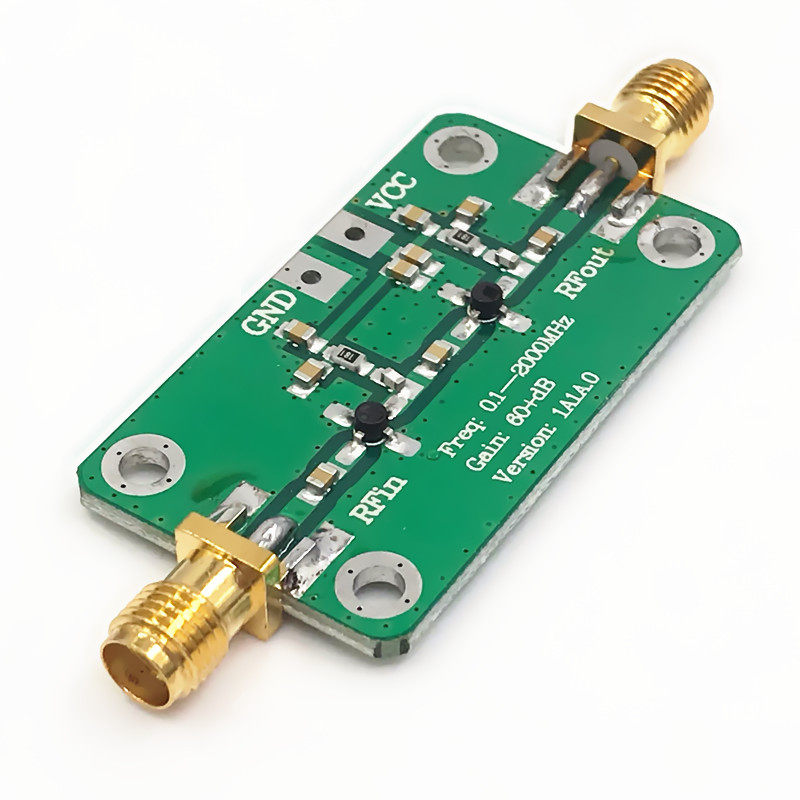

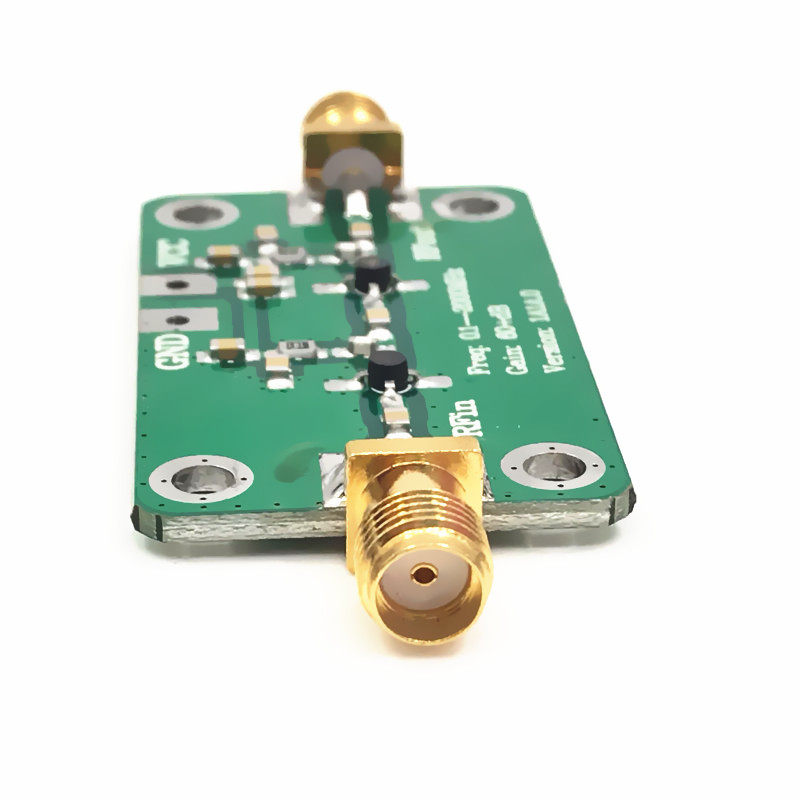

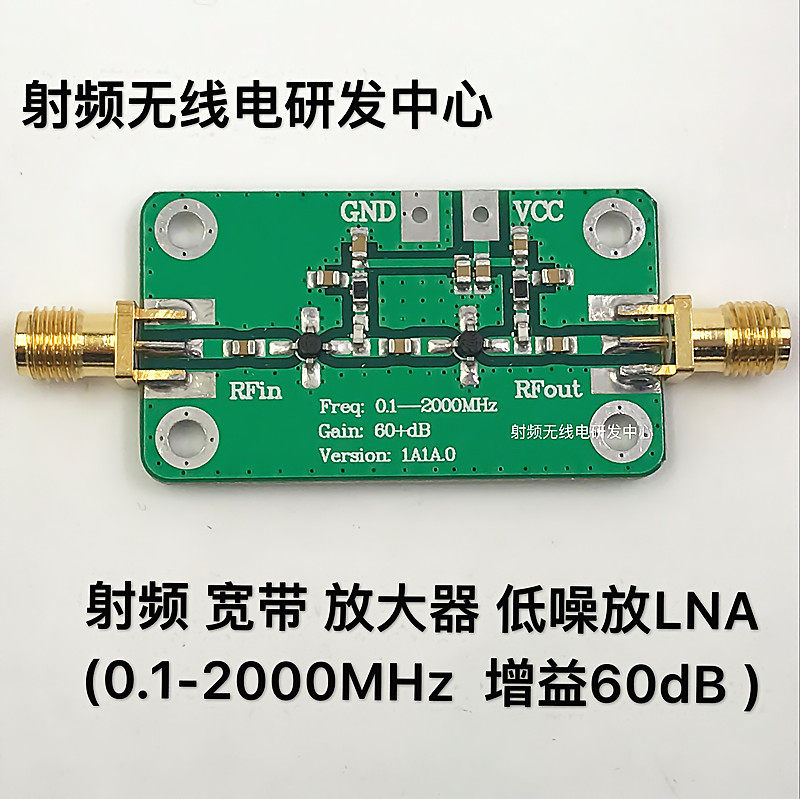

Изображение продукта
