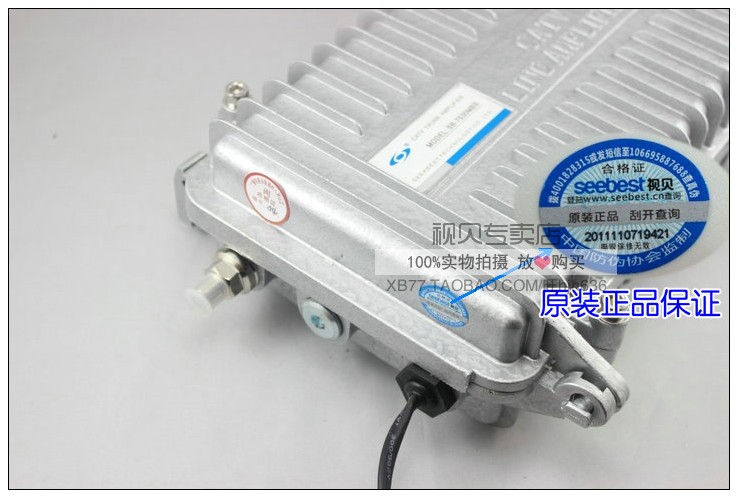

Jiemai 7530MB Trunk Line Line усилитель
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[Ниже приведено описание этого продукта]
Просмотры SB-8830MBS (многоборье)(Рекомендуется усилить цифровой сигнал широкополосной широкополосной сети сообщества и кабельного телевидения)
Форма упаковки: коробка
Приложение продукта: инструкции, один сертификат
Вес: около 1,8 кг
Особенности продукта
● Подходит для линии магистрали и усиления линии поддержки системы CATV

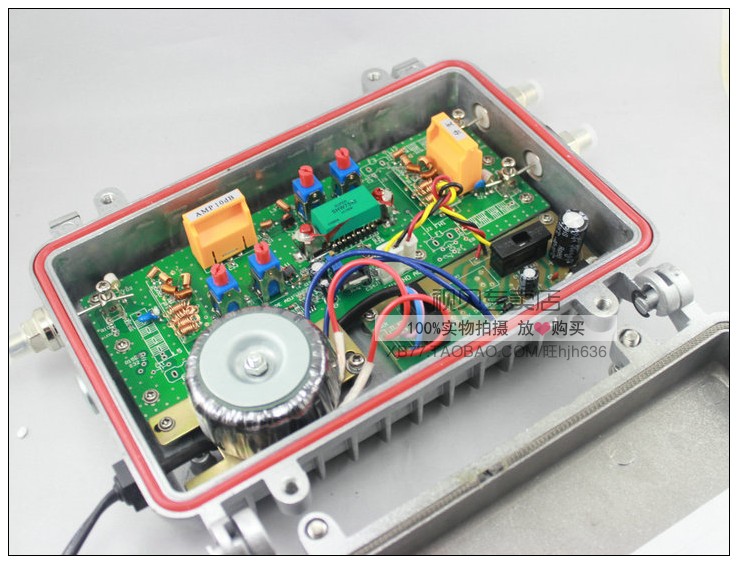

● Используйте дизайн домашнего маленького модуля
● Вставьте двухэтажный фильтр, различную частотную сегментацию любого выбора
● Цепь управления автоматической температурой ATC.
● Положительный уровень выхода 120dBμV
● Стандартный размер:270×195×85mm

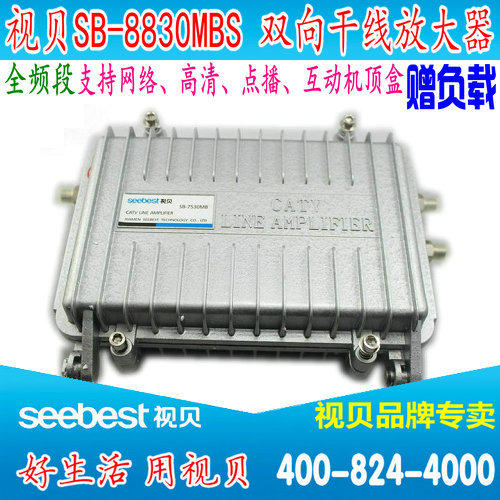

Модель: SB-8830MBS
Форма упаковки: коробка
Приложение продукта: инструкции, один сертификат
Вес: около 1,8 кг
Особенности продукта
● Подходит для линии магистрали и усиления линии поддержки системы CATV
● Используйте дизайн домашнего маленького модуля
● Вставьте двухэтажный фильтр, различную частотную сегментацию любого выбора
● Цепь управления автоматической температурой ATC.
● Положительный уровень выхода 120dBμV
● Стандартный размер:270×195×85mm
ключевой параметр
Название проекта | параметр |
Диапазон частот(MHZ) | 45~ 860 |
Названный выигрыш (dB) | 30 |
Принесите внутреннюю плоскостность (dB) | ±0.75 |
Номинальный уровень ввода (dBμV) | 72 |
Номинальный уровень вывода (dBμV) | 118 |
Объем регулировки усиления (dB) | 0~20 |
Регуляционное диапазон похудения (dB) | 0~18 |
Коэффициент шума(dB) | ≤6 |
Составной разница в три раза (dB) | ≥64 |
Соединение в два разница (dB) | ≥62 |
Коэффициент связи сигнала (dB) | ＞66 |
Обратные потери(dB) | ≥16 |
Напряжение(V) | A:~220±10%B:~40-60V |
Анти -осветительная способность (KV) | 5(10/700us) |
Потребление энергии (W) | 15 |
Размеры(mm) | 270×195×85 |
Меры предосторожностиМеры предосторожностиМеры предосторожности
● Максимальный выходной уровень усилителя должен быть изменен в соответствии с разницей в количестве входных каналов, чтобы не нарушать модуляцию;
● Минимальный входной уровень усилителя должен быть выше 60 дБ, чтобы избежать плохой нагрузки;
● Когда усилитель используется в нескольких уровнях, если нарушение выходного сигнала плохое, рекомендуется снизить максимальный выходной уровень; если он все еще не улучшен, рекомендуется снизить выходной уровень первого уровня. усилитель звука;
● Сигнал каналов, вызванных сигналом, может быть компенсирован наклонными наклонами, вызванными передачей кабеля, так что вход плоский;
● Концентрированный электрический усилитель AC60V, пожалуйста, переключите переключатель преобразования напряжения на соответствующий диапазон напряжения;
● Наклон этой машины регулируется на подключенную и регулируемую тип привязки. Когда регулировка наклона составляет менее 10 дБ, можно использовать баланс 0DB; когда он больше 10 дБ, используйте сбалансированную вставку 10 дБ;
● Номинальная температура: -40-50 ℃; ● Усилитель должен быть хорошо заземлен, чтобы по -настоящему предотвратить молнию.
Меры предосторожности
● Когда усилитель используется в нескольких уровнях, если совместимость выходного сигнала является плохой, рекомендуется снизить выходной уровень; если он все еще не улучшен, рекомендуется снизить выходной уровень предыдущего уровня усилителя ;
● Когда сигнал низкочастотной полосы нагрузки (C/N) хорош, баланс может быть увеличен соответствующим образом, чтобы сделать выходной уровень усилителя сбалансированным 3-6 дБ, тем самым уменьшая нелинейные искажения;

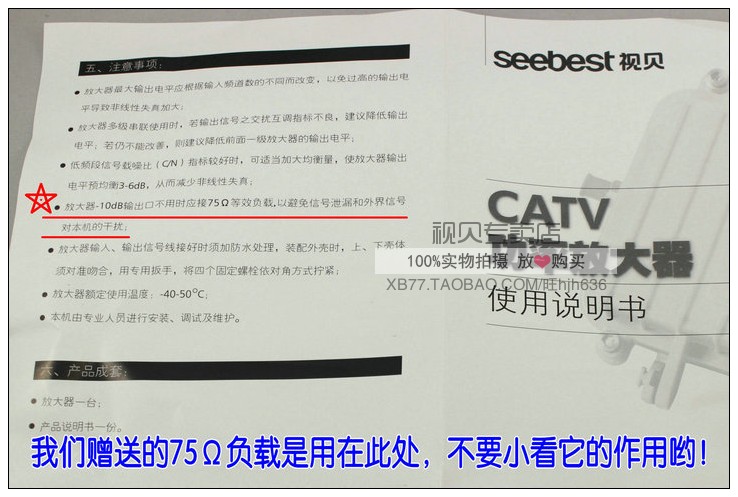

● Выходной порт усилителя-10DB должен быть подключен 75, когда не используетсяΩЭквивалентная нагрузка, чтобы избежать помех утечки сигнала и внешних сигналов;
● Когда вход усилителя подключается выходная линия сигнала, необходимо добавить водонепроницаемую обработку. При сборке оболочка верхняя и нижняя оболочка должна быть выровнена со специальным ключом.
● Температура использования номинального усилителя составляет -45-50 ℃;
● Эта машина установлена, отлаживается и поддерживается специальным персоналом.
Установите усилитель в соответствии с диаграммой композиции оборудования и подключите источник питания, индикатор питания усилителя должен быть указан нормально;
Сбалансированная корректировка (склон Прил: чтобы компенсировать разницу с высокой и низкой частотой полосы полосы, вызванную передачей сигнала кабельного телевидения посредством передачи определенной длины кабеля (ослабление 45-750 МГц и низкочастотная полоса составляет около 4 раз, что IS, когда частотный распад частоты 45 МГц составляет 5 дБ, частота 750 МГц ослабляет при ослаблении 20 дБ), измените кнопку баланса, чтобы установить уровень выходного сигнала усилителя плоским;

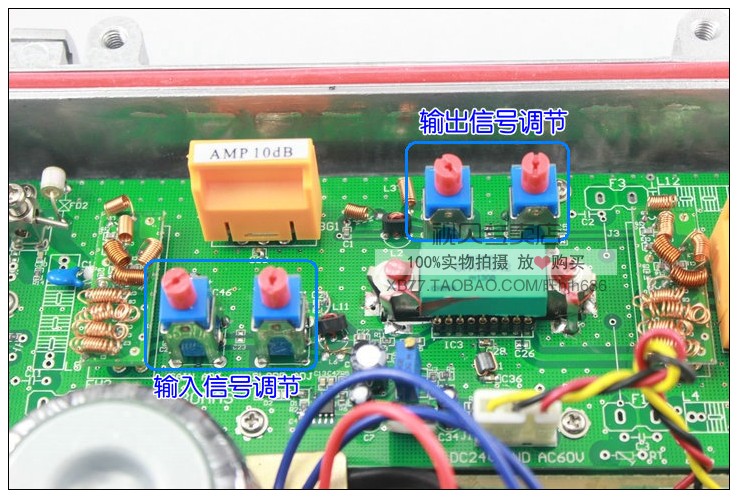

Корректировка усиления (усиление Прил.): Чрезмерные входные уровни приведут к ухудшению шума на нагрузку (C/N). Чрезмерные выходные уровни будут вызывать нелинейные искажения. Приспособление кнопки усиления, выходной уровень усилителя будет 92-100 при 92 -100 dBμМежду V.
Использование и характеристики:
1. Когда качество изображения не очень хорошо, снежинки могут быть уменьшены, и ясность изображения может быть улучшена;
2
3. Можно использовать семейные здания, торговые центры, отели и другие места
4. Профессиональный дизайн устройства с низким уровнем шума широкополосные ноты подходят не только для текущих стандартов для передачи сети кабельного телевидения, добавляя телевизионные сигналы, но и подходят для цифровых сигналов, используемых в будущем.
Используйте или меры предосторожности:
1. УсилительМесто установкиПри кондиционировании, насколько это возможно, максимально установлено, источники сигнала как можно больше максимально высоки. Источники сигнала имеют высокое отношение сигнала и noise. Установка небольшого положения при небольшом ослаблении Лучше и изображение более четкое.
2.f соединениеПроизводственный метод: В частности, вы можете посмотреть на инструкции коробки (провод ядра и щит не может быть коротким). Если вы не сделаете это, чтобы связаться с нами, мы можем помочь вам подключить соединение F и подключиться к короткому Срок, скидка цен.
3. ЕслиЭффект после установкиНе идеально, пожалуйста, проверьте: подключен ли питание; хорошо ли открыто питание, подача, разъем, устройство распределения или ветвь.
4. Усилитель, филиал и дистрибьюторразница:
Усилитель - это устройство для сигнала усилителя.
Ветвь представляет собой электронную схему с электронным схемой с равным сигналом, который ниже одного или нескольких равных сигналов ниже, чем у уровня основного выходного сигнала в плавном передаче сигнала.
Дистрибьютор представляет собой электронную схему, которая может разделить сигнал одинаково на несколько путей.
5.УведомлениеОборудование в помещении следует обрабатывать водонепроницаемым и влажным, при использовании на открытом воздухе.
Напоминание:
1. Каково использование усилителя?
A. сигнал сигнала кабельного телевидения не очень хороший, что заставляет изображение иметь снежинки и неясно.
B. Распределение кабельной линии соединяется с несколькими телевизорами на одной дороге, а распределение прочности сигнала недостаточно.
C. Сигнал гостиной или сигнала кабельного телевидения сильно ослаблен после распределения по нескольким путям.
D. Используется информация о получении информации о компьютерном графике, которая может снизить частоту ошибок кода и увеличить
Получить скорость.
E. Family. Строительство. Торговые центры. Отели и другие места могут быть использованы.
f. Профессиональный дизайн устройства. Низкий шум. Широкополосная полоса. Подходит для текущих проводных, дополнительных каналов.
2: Разница между домашними линиями и строительными линиями?
Вообще говоря, наиболее разумным методом проводки небольшого количества телевизоров является параллельным.Лу Донг использовал серии.Это связано с дистрибьютором мощности и филиала усилителя.
3: Разница между ветвью и дистрибьютором?Разница между распределителем и усилителем?
Самая большая разница между ветвью и дистрибьютором состоит в том, что выходной выход вывод на телевизор отличается. Вывод ветви на телевизор является выходным портом BR, а дистрибьютор выводится.Выходной порт ветви является выходным выводом для вывода на нижнюю дорогу. Поскольку ослабление выходного порта выходного устройства блокировки очень мало, он используется в качестве ветвей дороги. Небольшо усилитель, чтобы сбалансировать сигнал во всей линии.Ветвь может быть подключена, в то время как дистрибьютор не может быть подключен.После того, как усилитель подключен к телевизору, он может быть доступен только для телевизора. Пожалуйста, используйте филиал в середине.
Назнашитель не имеет возможности усилить и не имеет возможности усилить сигнал. Дистрибьютор выделяет сигнал каждому телевизору, чтобы играть роль выделенного сигнала, делая вмешательство сигнала между каждой настройкой телевизора наименьшее.Когда сигнал домашнего хозяйства не будет сильным, он будет выделен для нескольких пользователей, и на экране телевизора будет много точек снежинки. Это производительность недостаточных сигналов. Пока усилитель добавляется перед дистрибьютором, он усиливается и затем выделяется.Усилитель имеет функцию усиления, но нет распределения функции изоляции. Когда есть несколько телевизионных терминалов, вы должны использовать его с дистрибьютором.Вы также не можете подключаться к дистрибьютору на телевизионном терминале
4: Что такое склон и баланс?
Разница с высокой и низкой частотой полос, вызванную кабельным сигналом через определенную длину кабеля, например (45-750 МГц высотой и низкочастотные полосы, составляют примерно 4 раза, то есть, когда распад частоты 45 МГц составляет 5 дБ, точка частоты 750 МГц. ослаблен на 20 дБ), пожалуйста, отрегулируйте кнопку наклона и равновесие, чтобы выходной сигнал усилителя был плоским.Телевизионные программы распределены в течение трех минимумов и максимумов (L/H/U). Полем
5: Установка и отладка усилителя
A. Установите усилитель соединения в соответствии с диаграммой структуры оборудования (см. Руководство за коробкой), подключите источник питания, индикатор питания должен быть указан нормально.
B. Регулировка усиления: чрезмерные входные уровни приведут к ухудшению отношения шума.μмежду V.
C. Сбалансированная корректировка. Чтобы компенсировать разницу с высокой и низкой частотой полос, вызванную определенной длиной кабеля до 45-750 МГц и низкочастотной полосы после передачи кабельного сигнала, ослабление полосы высоты 45-750 МГц Примерно в 4 раза, то есть, когда частота 45 МГц является затуханием 5DB, частота частоты 750 МГц является точкой частоты точки частоты. Затухание 20 дБ), пожалуйста, отрегулируйте кнопку баланса, чтобы выходной сигнал усилителя был плоским и плоским.
D. Расположение установки усилителя, насколько это возможно, максимально держаться подальше от телевизора (вот длина усилителя для линии телевизора, как правило, более 5 м), а установка ветви кабельной платформы близко, чтобы убедиться, что источники сигнала имеют высокое соотношение сигнала к.
E. Если эффект не является идеальным после установки, проверьте, подключен ли источник питания, разъем, распределитель или ветвь распределения или ветвь хорошо обнажена.
f. Сигнал появляется диагональные помехи через изображение после увеличения.
Вы можете настроить усиление нового (для регулируемых больших божеств) и, соответственно, снизить уровень выходного усилителя, чтобы прояснить изображение.Когда уровень сигнала пользователя слишком слаб или искажение сигнала слишком велик, хотя сигнал после использования усилителя может усилить, эффект изображения, очевидно, не улучшил средства к существованию людей. В настоящее время цветовая ветвь или распределение телевизора подключено к Цветный телевизор. Изображение ясно говорит, источник сигнала не является проблемой. Если изображение размыто, это означает, что качество источника сигнала плохое, а ситуация может быть отражена на радио и телевизионной станции.
G. Обратите внимание на оборудование для внутреннего типа. При использовании на открытом воздухе необходимо сделать водонепроницаемая и влажная обработка.Лучше всего использовать усилители дикой формы напрямую.
