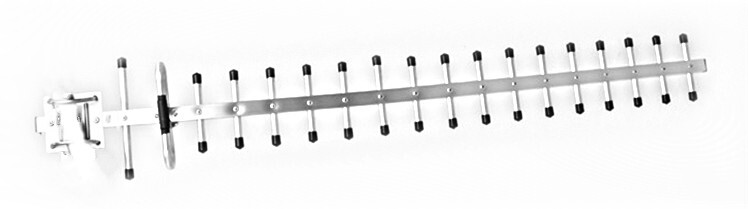

Название: GSM/cdma направленная антенна 22dBi Yagi 900M18, наружный прием сигнала мобильного телефона с высоким коэффициентом усиления
Что такое антенна Яги?
В 1920-е годы ЯпонияСеверо -восточный университетДва человека, Хидеджи Яги и Таро Уда, изобрели такую антенну, которая называется“Антенна Яги-Уда” аббревиатура“Восемь деревянных антенн”.Восемь деревянных антеннЭто действительно полезно.Она имеет хорошую направленность и более высокий коэффициент усиления, чем дипольная антенна.Он особенно эффективен для пеленгации и связи на больших расстояниях.Если в паре сугол возвышенияи устройство управления вращением по азимуту, вы также можете управлять пространством по своему усмотрениюСамолетКонтакт со станцией во всех направлениях, ощущение, которое невозможно получить от вертикальной антенны.
типичныйВосемь деревянных антеннПары осцилляторов должно быть три, и вся структура&LDQUO”Персонаж.сКормитьПодключенный из трех пар генераторов называется активным или основным генератором.&LDQUO”В середине слова имеется горизонтальная линия.Рефлектор, который немного длиннее активного генератора, называется рефлектором. Он находится с одной стороны активного генератора и играет роль ослабления радиоволн, идущих с этого направления или радиоволн, излучаемых антенной; директор, немного короче активного осциллятора, расположен с другой стороны от активного осциллятора. Он может усиливать радиоволны, приходящие с этой стороны или излучаемые в этом направлении.Директоров может быть много, каждый из которых немного короче соседнего с ним и близкого к активному осциллятору.Чем больше директоров, тем острее направление и выше выигрыш, но на самом деле после четырех-пяти директоров такого рода“ преимущества”Увеличение не очевидно, но такие проблемы, как большой размер, увеличенный вес, более высокие требования к прочности материала и увеличенные затраты, становятся все более заметными.Обычно достаточно пятиэлементной Яги (то есть трех директоров, рефлектора и активного генератора).
Каждый директор и отражатель изготовлены из металлического стержня.независимо от того, сколько&Ldquo; единица”, все осцилляторы закреплены параллельно на определенном расстоянии на“Далянь” выше.ДаляньТакже используйтеМеталлический материалСделано.Средние точки этих осцилляторовДаляньОн изолирован?не хочу.Оказывается, радиоволны“ ходить”Когда эти генераторы имеют длину около половины длины волны, средняя точка генератора находится точно в нулевой точке напряжения индуцированного сигнала, а нулевая точка подключена к&LDQUO”, никаких проблем.И есть еще одно преимущество. Статическое электричество, возникающее в помещении, может быть передано в заземляющую сеть молниезащиты здания через эти контактные точки и металлический столб антенны.
Принцип работы антенны Яги следующий (на примере приема трехэлементной антенны): директор немного короче половины длины волны, основной генератор равен половине длины волны, отражатель немного длиннее половины длины волны, а расстояние между двумя генераторами составляет четверть длины волны.В это время директор реагирует на индукционный сигнал.“емкостный”, ток опережает напряжение на 90&град;;Наведенная директором электромагнитная волна будет излучаться на основной генератор, а сигнал излучения будет отставать от сигнала, непосредственно доходящего до основного генератора из воздуха90°, что точно компенсирует“ не”, оба имеют одинаковую фазу, поэтому сигналы накладываются и усиливаются.Отражатель имеет длину чуть больше половины длины волны, является индуктивным и имеет задержку тока 90&град;, в сочетании с отставанием 90 в процессе излучения на основной генератор&град;, что ровно на 180 градусов отличается от сигнала, непосредственно добавляемого в основной генератор со стороны отражателя.&град;, играет уравновешивающую роль.Когда одно направление усиливается, а другое ослабляется, возникает сильная направленность.То же самое касается процесса состояния запуска.
Активный осциллятор является ключевым элементом.Есть две распространенные формы: уменьшенный осциллятор и прямой осциллятор.Прямой генератор на самом деле является полуволновым дипольным генератором, а приведенный генератор — его деформированным.Активные генераторы иКормитьМесто подключения должно быть сГлавный лучПоддерживайте хорошую изоляцию, чтобы средняя точка сложенного вибратора по-прежнему была соединена с балкой.
Копия антенны, но всегда требует соответствующих доработок.Что настроить?Зачем подстраиваться?Это требует от нас понимания принципа работы антенны, которую мы делаем.
Важной особенностью антенны является то, что“входное сопротивление&рдкво;.вРезонанссостоянии, антенна похожа на резистор, подключенный кКормитьконец.Обычно используемый импеданс фидера составляет 50&Омега;, если антеннавходное сопротивлениеТакже 50&Омега;, тогда это достигнуто“ матч”, все сигналы, выдаваемые радиостанцией, могут излучаться антенной; если нет“ матч”, часть мощности будет отражена обратно в схему усилителя мощности радиостанции.
Дипольная антенна на половинной длине волнывходное сопротивлениеоколо 67Ω, входное сопротивление полуволнового редуцированного генератора в 4 раза выше, чем у первого.При добавлении директоров и отражателей соотношение импедансов усложняется.В общем, импеданс Яги намного ниже, чем у только основного генератора, и чем больше расстояние между модулями Яги, тем выше будет импеданс. Наоборот, импеданс будет ниже, и эффективность антенны снизится.По некоторым данным, импеданс наименьший, когда расстояние между директором и основным генератором составляет 0,15 длины волны, а при расстоянии 0,2-0,25 импеданс высок и эффективность повышается.В это время диапазон изменения импеданса составляет около 5-20&Омега; между.
Классическая антенна Яги со складчатыми элементамиХарактерный импедансоколо 300&Омега;, (расстояние между генераторами около четверти длины волны), типа обычной телевизионной приемной антенны.Когда расстояние между фолд-генераторами узкое или когда расстояние составляет половину длины волны“Длинная сторона”Диаметр больше этих двух примерно на четверть длины волны“Короткая сторона”Входное сопротивление выше, когда диаметр больше.
Выход нашей коммуникационной машины всегда равен 50&Омега; спроектировано, с 50&Омега; кабель в качестве фидера.Как можно подключить антенну Яги к фидеру?Импеданс?Разумеется, мы не можем игнорировать эту проблему.Итак, есть все виды лошадей.Метод сопоставления.короткая волнагруппаОбычно используется Яги“Заколка для волосформула”Соответствие находится вОбратная связьПараллельно соединен отрезок П-образного проводника, который играетИндукторфункцию, а емкость самой антенны образуетПараллельный резонанстем самым увеличивая сопротивление антенны; и классика“Гамма”Соответствовать, известная антенна HB9CV и больше. Самый простой способ — поставить его рядом с антенной.Обратная связьПитающий провод сматывают в катушку из 6 или 7 витков диаметром около 15 см и подвешивают туда. Я думаю, это как-то связано сЗаколка для волосПринцип соответствия должен быть одинаковым.
Следует отметить еще одну проблему: антенна Яги“ сбалансированный выход”, это дваОбратная связьТочка&LDQUO”Обладает теми же характеристиками, но обычный порт антенны приемопередатчика“ необъяснимо”, основной провод является горячим концом, а внешний проводник заземлен.Хотя мы также можемИсчезПроизвольно подсоедините основной провод фидера к одной из двух точек питания антенны, а другую точку подключите к внешнему проводящему слою фидера. Однако это приведет к разрушению исходных характеристик направленности антенны, а также приведет к ненужным излучениям в фидерной линии.Хороший Яги должен иметь“Баланс - дисбаланс” конверсия.
Друг спросил, при настройке Яги, лучше, чтобы генератор антенны был расположен параллельно земле или перпендикулярно земле?Ответ — да, и принимающая, и отправляющая стороны остаются прежними.“ осанка”Для лучшего.Когда генератор расположен горизонтально, электрическое поле излучаемой радиоволны параллельно Земле, что называется“Горизонтальная поляризованная волна”, радиоволна, излучаемая, когда генератор перпендикулярен земле, равна“Вертикально поляризованная волна&рдкво;.Отправитель и получатель должны поддерживать один и тот же метод поляризации.В У/Вгруппа, люди используют большое количество вертикальных антенн. Конечно, антенна Яги должна подчиняться большинству и располагать генератор вертикально по отношению к Земле.короткая волнагруппаАнтенны Яги чаще всего устанавливаются горизонтально, вот такгигантБоюсь, даже с вертикальной подставкой это будет невозможно!
Друг спросил, какое влияние диаметр вибратора оказывает на работу антенны?Ответ в том, что диаметр влияет на длину вибратора. Чем больше диаметр, тем короче длина.Чем больше диаметр, тем ниже значение добротности антенны и тем больше полоса рабочих частот.
Некоторые друзья спросили, что такое эквивалент вибратора?“Ложитесь ровно”На балке должны ли несколько ее сторон находиться в той же плоскости, что и другие осцилляторы?Или лучше сделать лицевую сторону сложенного вибратора перпендикулярной балке и только его длинная сторона останется в одной плоскости с остальными вибраторами?Классическая антенна Яги со сложенными элементами является первой. В соответствии с упомянутым выше принципом работы, если сложенный генератор положить ровно между директором и отражателем, сложенный генератор будет иметь две стороны.“Входите”, фазовые отношения гораздо сложнее?
Но опять же. Многие достижения радиолюбительства, особенно различных антенн, получены путем практических экспериментов.“Успех”или“ безуспешно”Также часто на основе собственного удовлетворения,“По сравнению с прошлым”Чтобы подтвердить.В этом журнале снова представлены несколько антенн, некоторым из которых 50&Омега; фидер напрямую подключен к складному осциллятору, который плавно лежит на публике“”Среди братьев.Что лучше?Лучше попробовать самому.Возьми следующийРезидент волныТаблица, попробуйте отрегулировать длину каждого осциллятора, расстояние между каждым блоком, способ его согласования и т. д., и вы, вероятно, сделаете новые открытия.
Кстати, вы должны проснуться: при отладке вы должны серьезно настроить антенну. В двух или трех метрах от земли, а окружение шире!
