Описание товара
LM324 Информация:
LM324 представляет собой четырехместную интегрированную цепь, и используется 14 -пиновая двойная пластиковая упаковка с двойной прямой пластиковой упаковкой.Внутри есть четыре вычислительных усилителя, и есть фазовые компенсационные схемы.Потребление схемы мало, LM324 имеет широкий спектр рабочего напряжения, от 3 до 30 В положительного источника питания или положительного и отрицательного двойного источника питания&плюс;1,5 В~&плюсмн; Работа при 15 В. Его входное напряжение может быть таким же низким, как потенциал земли, а диапазон выходного напряжения составляет O ~ Vcc.Внутри он содержит четыре группы одинаковых операционных усилителей.За исключением общего источника питания, четыре группы операционных усилителей независимы друг от друга.Каждую группу операционных усилителей можно обозначить символом, показанным на рисунке. Он имеет 5 контактов, среди которых“+&rdquo“-&рдкво; две клеммы входного сигнала,“V+&rdquo“V-&рдкво; это положительные и отрицательные клеммы питания,“Vo&рдкво; это выходной терминал.Среди двух входных клемм сигнала Vi- (-) является инвертирующей входной клеммой, что означает, что сигнал на выходной клемме Vo операционного усилителя имеет фазу, противоположную фазе входной клеммы; Vi+ (+) — это неинвертирующая входная клемма, что означает, что сигнал на выходной клемме Vo операционного усилителя имеет ту же фазу, что и входная клемма.

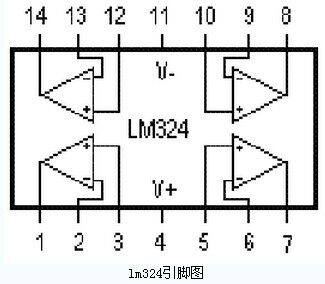

Выводы LM324 расположены на рисунке 1.2.Бумары LM124, LM224 и LM324 точно такие же, как внутренние схемы.LM124 IS **; LM224 является промышленным продуктом; и LM324 является гражданским продуктом.Поскольку четырехсторонняя схема LM324 имеет характеристики широкого диапазона напряжения мощности, небольшого расхода в статической мощности, использования отдельного источника питания, низкой цены и т. Д., Он широко используется в различных целях.
