HDMI Converter HDMI в HDMI + AV CVBS RCA 1080p HDMI в HDMI Converter
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
HDMI Converter, HDMI в AV/CVBS/HDMI Converter HDMI в HDMI+AV.
1. Введение продукта
тип№: HY-404-V0-C2
объяснятьMing: HDMI -One -точечная партнерство с двумя точками с выводом AV, вывод HDMI
1, функция продукта
этоОдинHDMI в CVBS -преобразователь, в то же время вы можете выводить HDMI, Может преобразовать цифровые сигналы HDMI в композитные видеосигналы AV (CVBS) и стереосигналы FL/FR/FR, позволяя клиентам конвертировать высококачественные аудио и видеосигналы HDMI в обычные телевизоры, VHS Green Players, DVD -игроки и т. Д. (Стандартное разрешение 480i, 576i) поддерживает NTSC/PAL различные формулы
В то же время выходной сигнал HDMI также может облегчить высокие телевизоры, выходные терминалы HDMI, которые не занимают оригинальную машину!
Особенности продукта:
1. Сигнал HDMI HD преобразуется в выходной сигнал 576i, 480i (PAL/NTSC);
2. Вывод HDMI HD -сигнал неэтразитивный обход (обход);
3. Функция увеличения масштабирования, не превышайте край телевизионного экрана вывода CVB для обязательных;
4. Автоматически идентифицировать HDCP и заставил ключ (HDCP) с передним HDMI (HDCP);
5. Поверните цифровой аудио HDMI и преобразовываете цифровой чип цифровой плесени DAC в стереосистему звуку;
6. Принять передовую технологию обработки видео для повышения яркости, контраста и цвета изображения;
7. Трансформированный эффект CVBS полон всестороннего эффекта (в отличие от сигнала HDMI в предыдущем поколении CVBS, есть туманное ощущение)
8. Вывод AV 4: 3, 16: 9 Выход переключения, и реальное восстановление 4: 3 После преобразования изображение серьезно сгладировано по телевизору 16: 9
Техническая функция Введение продукта:
1. Использование нового поколения обработки цифровых чипов с низким содержанием мощности, 24 небольших непрерывных работ, а не большие калории, работа по стабильности
2. Принять 3D -компенсационную технологию для эффективной ликвидации дрожания и перетаскивания экран быстрого спорта
3. Используйте технологию обработки DCDI
A.
б. Используйте“bad edit detection”Возможность обнаружить исходный поток кода различных видеодов и восстановить более точный видеосигнал, чтобы образовать изображения без динамических веществ при полностью вертикальном различие.
C.Обработка этих деталей делает картину более ясной и яркой.
D. Используйте технологию адаптивной обработки движения.Уменьшите шум, пока нет пятен, и осознайте оригинальный внешний вид изображения.
e. Используйте технологию динамического детектора для избирательного фильтрации статических экранов и используйте технологию хранения изображений для хранения хранения, необходимой для сохранения.После использования этой технологии, в сцене цвета цвета: например, плоская крыша, кросс -паттерная одежда, листья и т. Д., Больше не будет разнообразных цветов.
4. Принять технологию обработки видео Scaler.
5. Принять технологию обработки видеозаписи для использования технологии обхода для преобразования сигналов HD HDMI и не -замены в HDMI
6. Принять технологию ЦАП для ввода цифровых аудиосигналов HDMI.
2, Характеристики продукта
1) Преобразование аппаратного обеспечения, то есть подключение и воспроизведение без какого -либо программного драйвера
2) Совместим с HDMI1.3
3) Поддерживать NTSC и PAL: выход
4) набор входа HDMI; набор вывода HDMI; набор вывода AV; набор стерео -вывода;
A.输入 ： ： -------------- HDMI X 1 路 输入;
B.Выходной терминал: -------------------- Вывод
C.视频 输出 端子: ------------ Видео x 1 路 输出
D.Выходная терминала моделирования звука ----------- Выход L/R x 1
5) Входной формат HDMI: 480p, 576p, 720p, 1080i, 1080p при 60 ГцВ то же время совместим с режимом DVI: 800x600, 1024x768,120x720,1280x1024,1920x1080/@60hzНесколько режимовВыход HDMI, синхронизируясь с выводом видео AV AV: 480i, 576i (необязательно)
Аудио -вывод: левый и правый каналы (L/R)

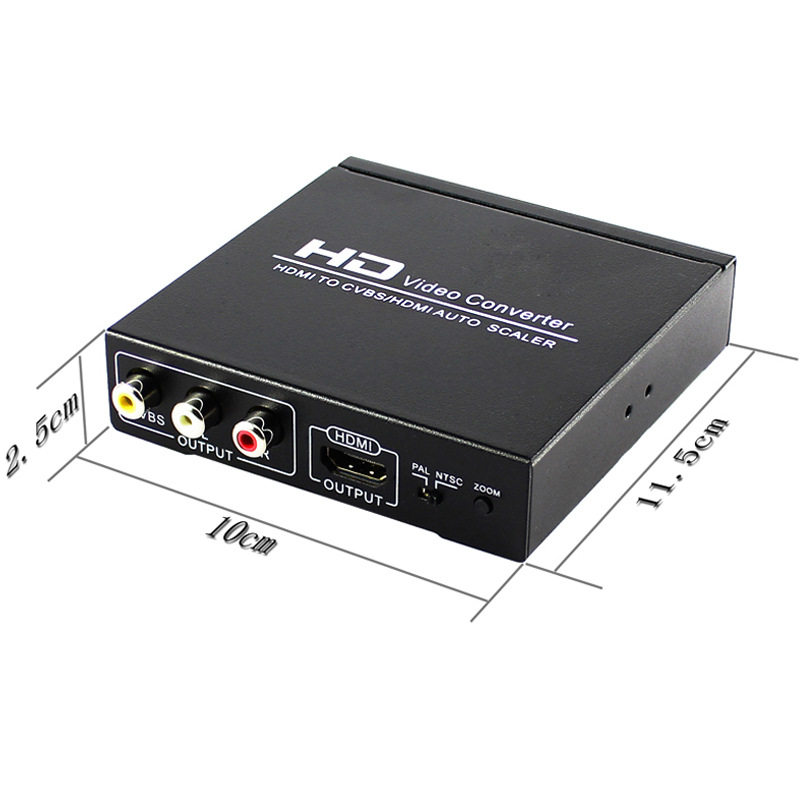

Размер внешнего вида: 100 мм (W) x105 мм (D) x 25 мм (ч)
3, Платформа приложений:
1) KTV Dream Factory, может использоваться в качестве расширенной платформы AV -сигнала, простой в передаче, простой проводке, входе HDMI и выходе HDMI одновременно не занимает интерфейс HDMI, который вывод исходной машины выходит
2) Важная система конференций может использоваться в качестве длинного манипуляции с платформой дисплея, которая может получить текущую операцию платформы отображения, что удобно для отключения источника выходного сигнала AV. встречи см. Не -конференционную информацию.
3) Платформа для описания рук: ее можно использовать в качестве входного сигнала HDMI.

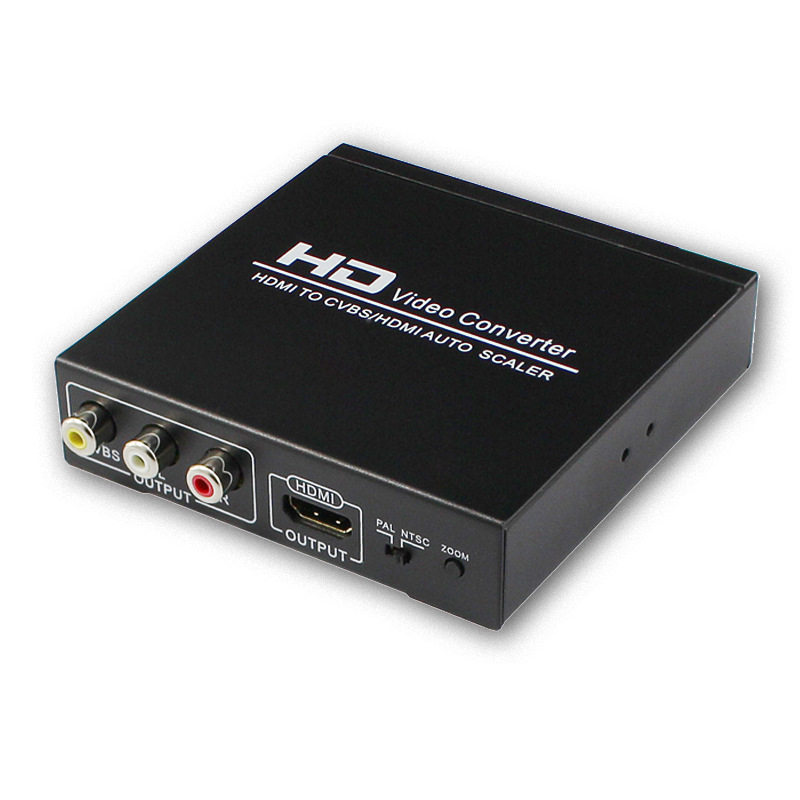

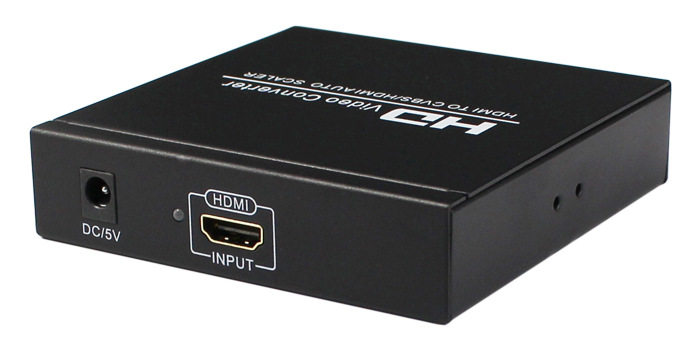

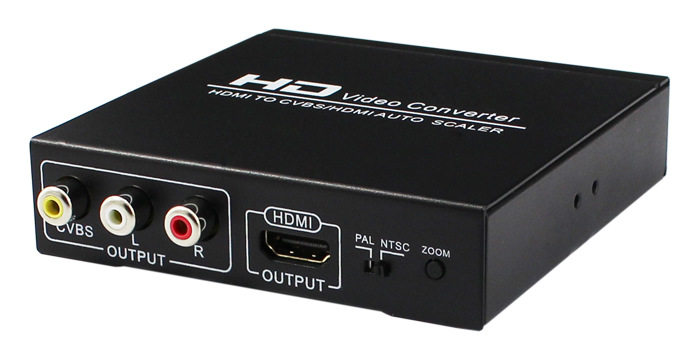

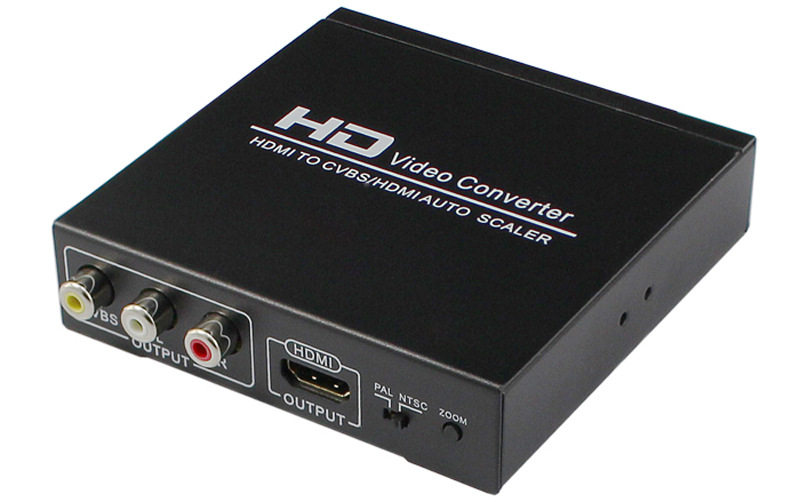

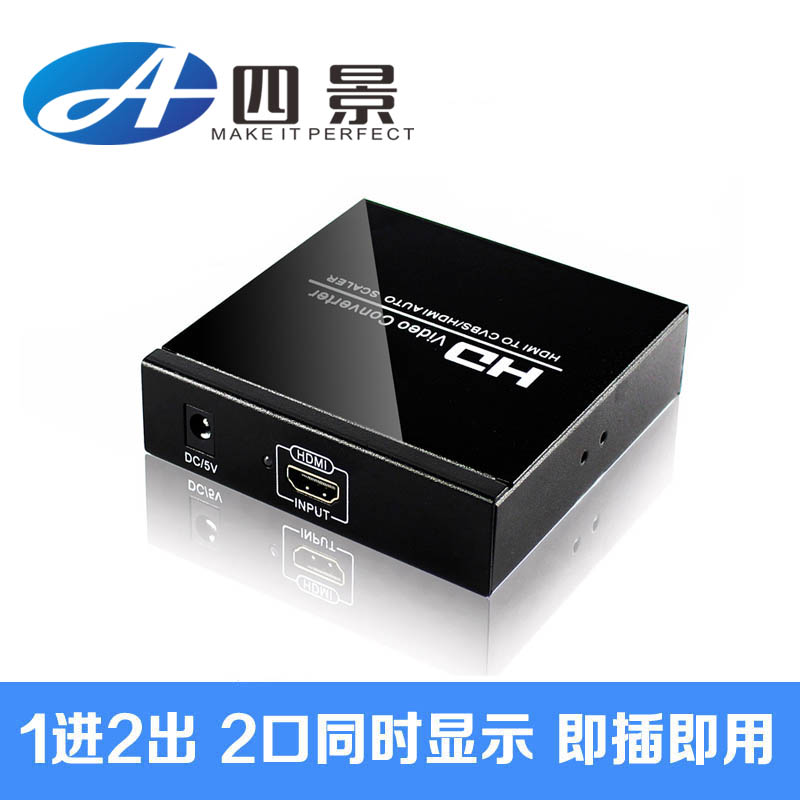

Физический дисплей продукта:

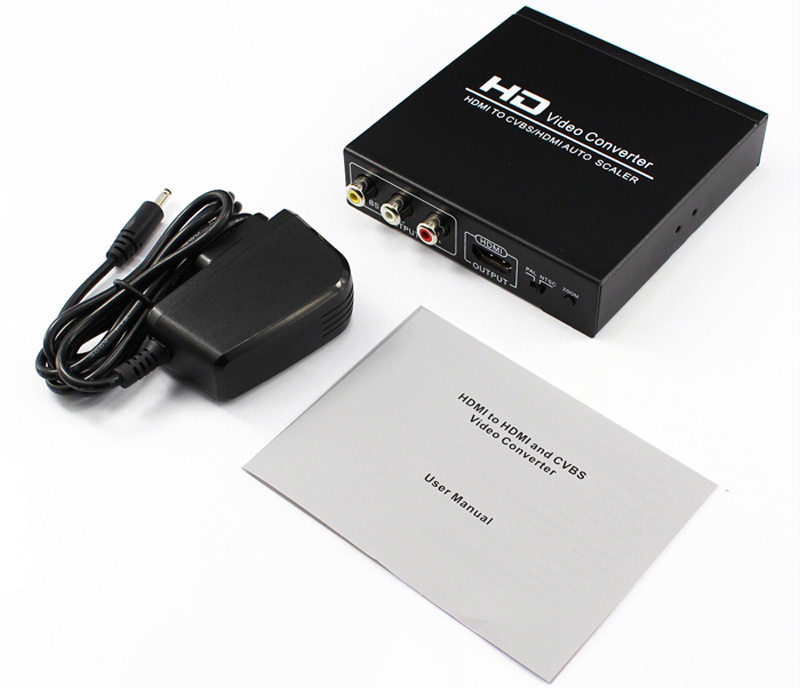

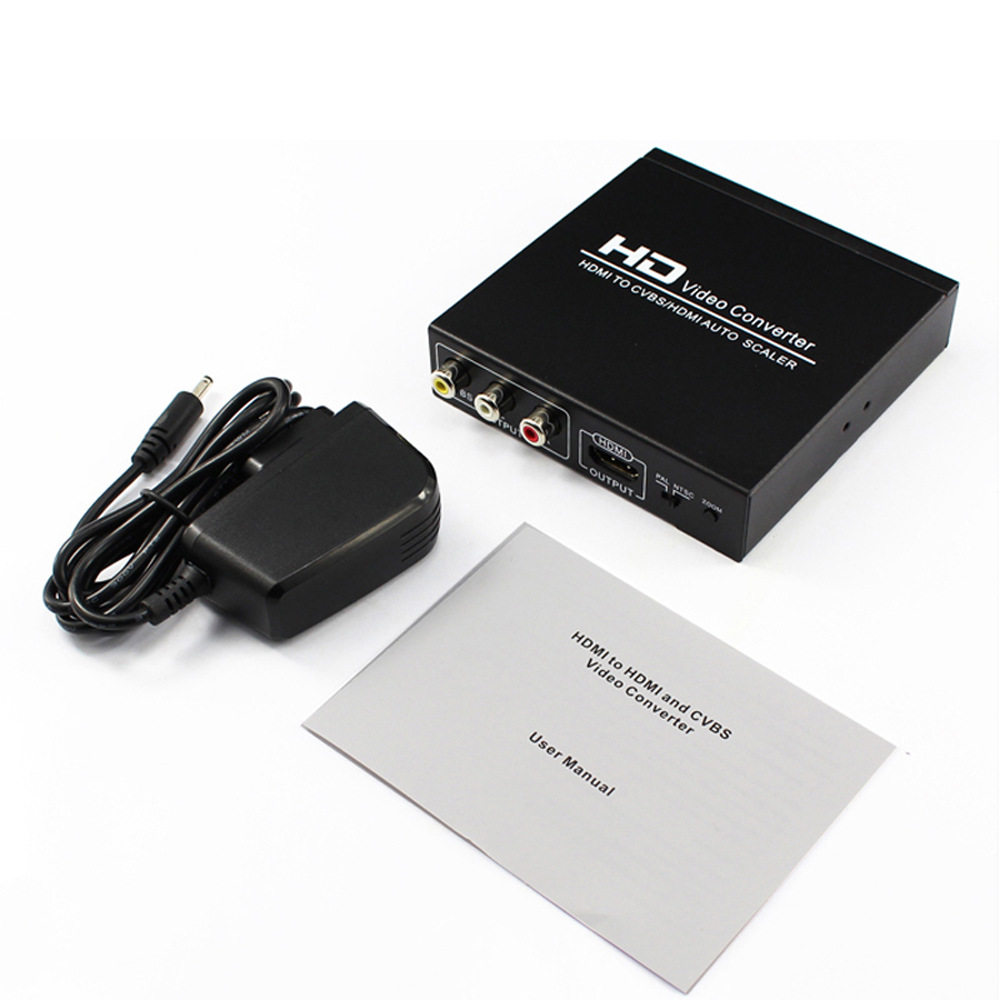

2. Описание вложения:
Аксессуары | количество | Примечание |
HDV-10II |
1PCS | |
DC5V/1A |
1PCS | |
Руководство пользователя |
1PCS | |
Упаковка |
1PCS |

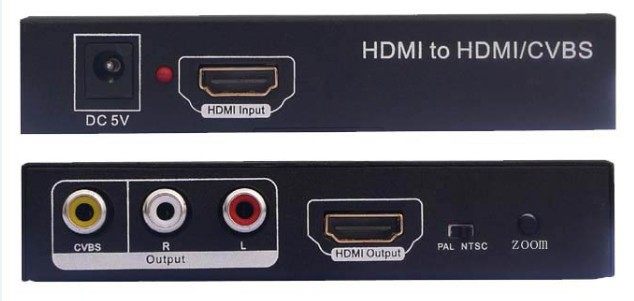

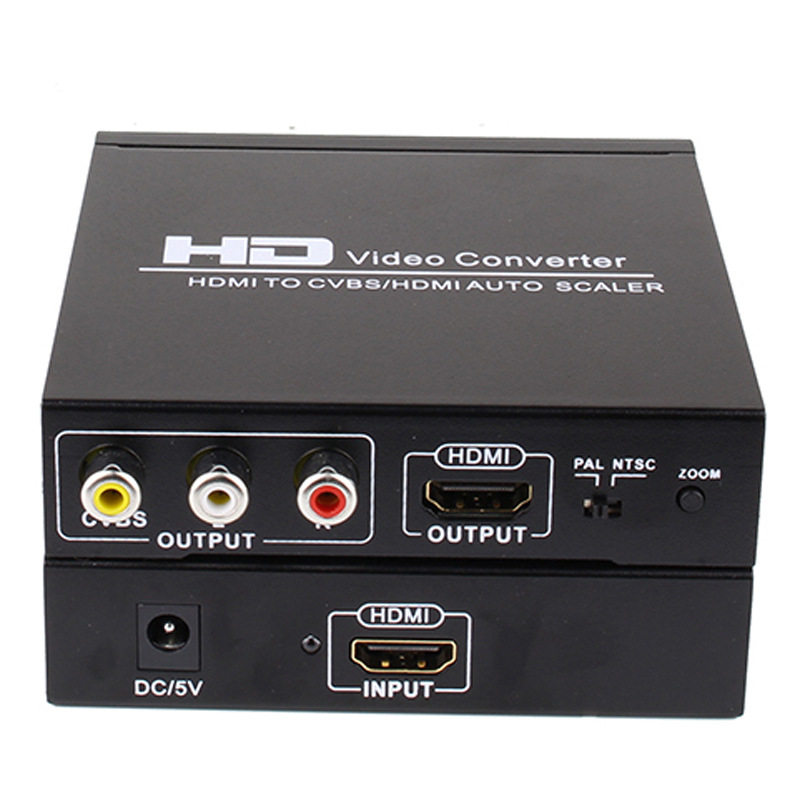

Физическая схема схема:
Рисунок 1.1Панельная схема схема

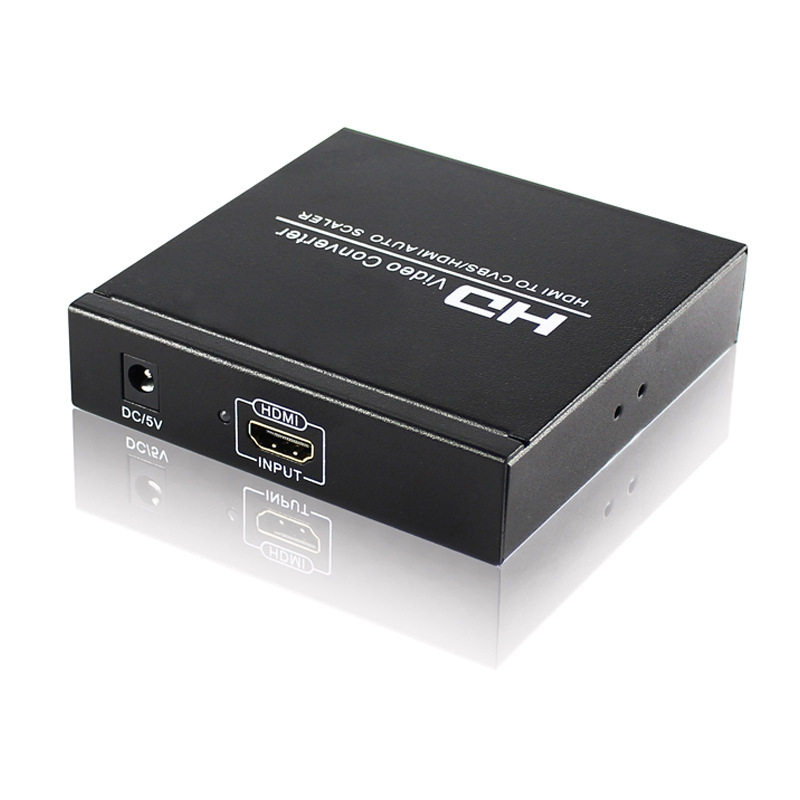

DC/5V:------------------Входной интерфейс мощности, вход 5 В/1А источник питания
HDMI IN:---------------HDMIВведите интерфейс;
HDMI OUT---------------HDMIВЫХОДНЫЙ интерфейс, опровергните HD-TV TV
LED:-------------------Индикатор мощности;
VIDEO out:-------------CVBSВыводный порт, опровергните составное видео CRT TV, добавьте конверсию BNC, чтобы опровергнуть монитор
R/L:-------------------Аудио -выходной интерфейс, опровергните интерфейс R/L телевизора
PAL/NTSC:---------------PALПереключатель выбора выхода системы и NTSC System
ZOOM------------------- Переключить на 4: 3 и 16: 9 через 3 секунды (через 3 секунды ослабления функции выполнения)
ZOOMДетальное объяснение:
Скорость экрана: Телевизионная система Специальный термин.
Доля входного изображения, отображаемого на выводе, является чрезмерной на английском языке.Предполагая, что входное изображение - ширина x высота = 100x100, размер экрана составляет 100x100, например, высокая скорость отображения составляет 98%, отображаемый экран составляет всего 98%от входного изображения.Поскольку большинство входных изображений телевизоров с высоким уровнем определения на рынке в настоящее время не могут достигать 100%(изображение телевизора на телевизионных изображениях каждого бренда не является однородным, от 92%до 100%), аналогичные конверсионные коробки на рынке на рынке Является ли вывод изображения продукта может быть неполным, вызывая все, что не может быть видно на выходе компьютера, или (возможно, его можно масштабировать по телевизору, и вокруг телевизора есть черные края по телевизору).Короче говоря, вы не можете достичь удовлетворительного эффекта отображения.Этот видео преобразователь специально увеличиваетсяZOOMЧтобы решить эту проблему, клавиша Zoom определяет размер изображения изображения как 100%--- 98%-96%-94%-92%-90%.В то же время, тяжелая скорость отображения настройки пользователя запоминается (функция памяти мощности).

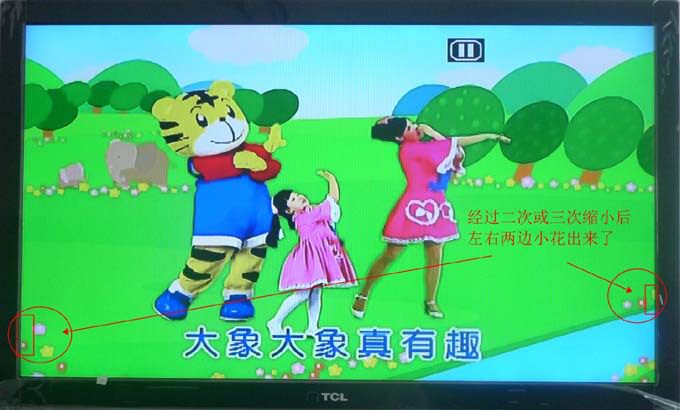

На следующем рисунке показано, что после того, как сигнал HDMI преобразуется в CVBS, эффект отображения, управляемый кнопкой Zoom
В общей сложности 5 раз, согласно 100%--- 98%-96%-94-92%-90%,

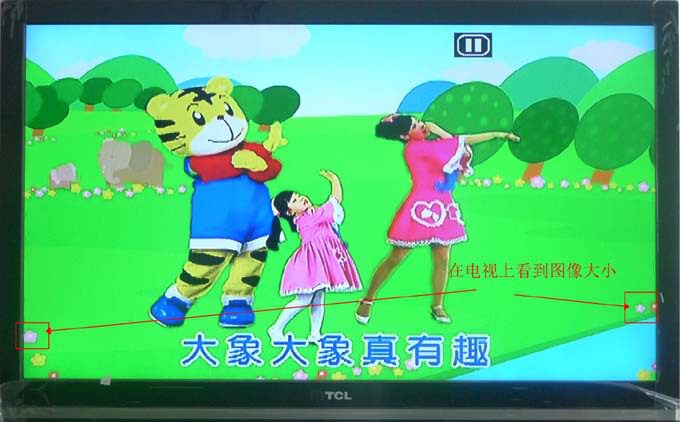

Рисунок 1: исходный экран, Zoom не контролируется, скорость тяжелой дисплея на экране составляет около 94%, а изображение много не хватает

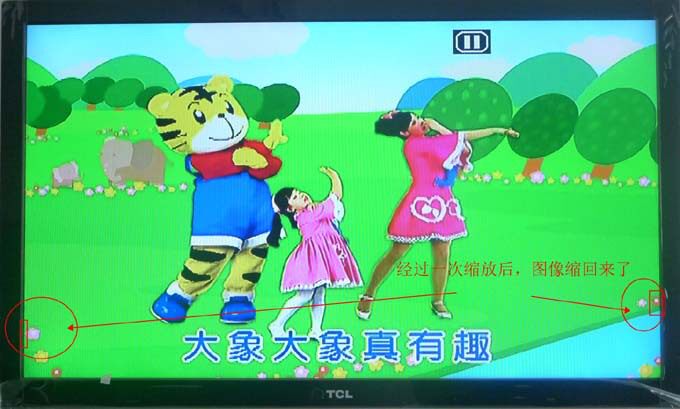

Рисунок 2: После изображения увеличения масштабирования, изображение
Рисунок 3: После второго масштабирования масштабирования
Рисунок 4: После трех изображений масштабирования через масштаб, 100%полноэкранного дисплея.

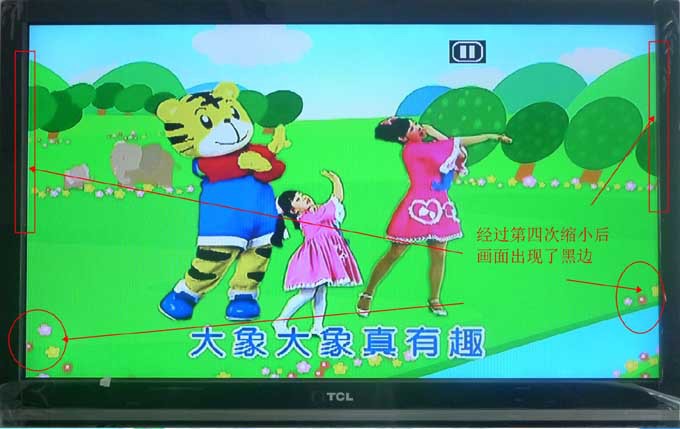

Рисунок 5: После четырех масштабирования изображений масштабирования полноэкран отображается на 100%, и есть очень маленькие черные края

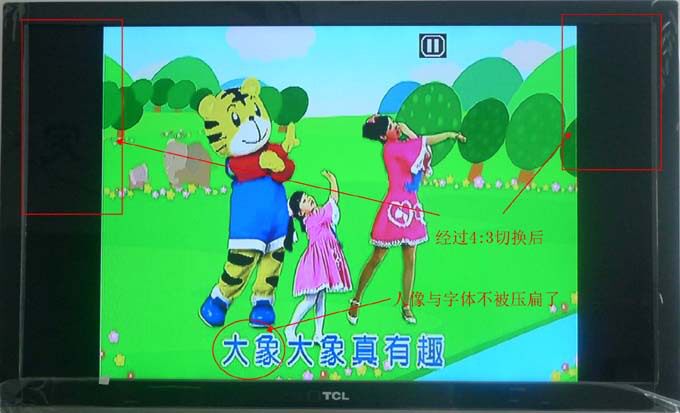

Рисунок 5: После переключения 4: 3 экраны с разрезой 16: 9: 4: 3, так что шрифт и портрет не сглажены
(Примечание: нажмитеZOOMключ3Потерять его через секунды, выполнить16:9,4:3Функция переключения)
