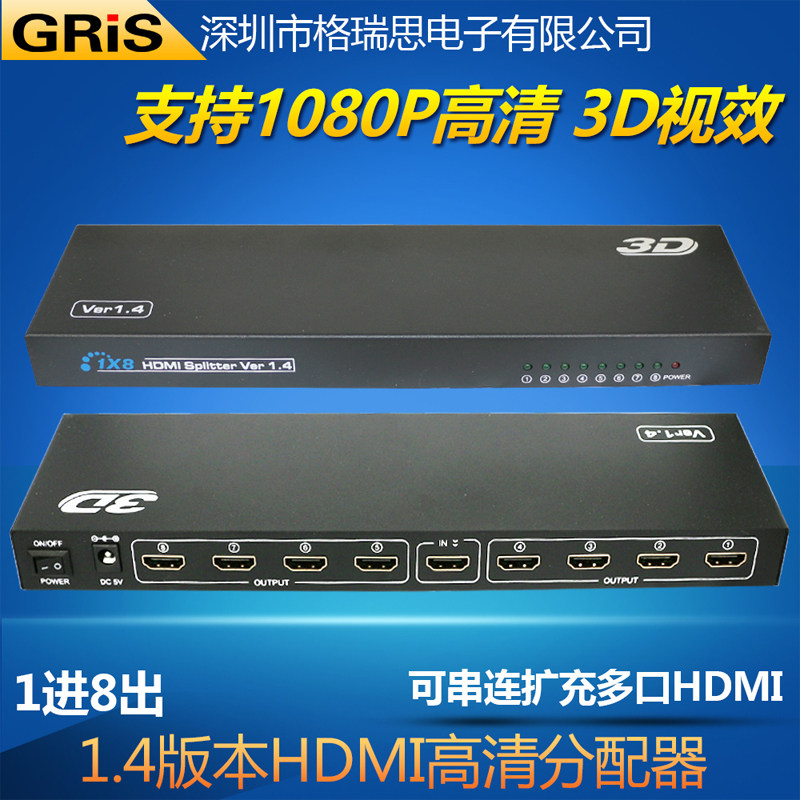

GRIS HDMI Divider 1 Point 8 3d HD Brancher 1.4 Версия TV 1 в 8 Out HDMI Divider
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Модель: GE-HDMI-108M
8 -Port HDMI ЦЕСТРО
Дистрибьютор 1x8 HDMI позволяет подключаться к 8 или более мониторам HDTV через один вывод HDMI.
● Дистрибьютор HDMI с одним из восьми выходов является дистрибьютором HDMI с входным интерфейсом HDMI и восемью выходными интерфейсами HDMI.Входной сигнал HDMI может быть распределен по согласованному и синхронному выходу сигнала HDMI VIII.
● Поскольку этот продукт распределения имеет возможности буферизации сигналов и амплификации, входной сигнал HDMI может быть передан (расширен) для большего расстояния более 40 метров через метод последовательности подключения;
● Дистрибьютор HDMI предоставляет решения для следующих приложений: Продажи и дисплей для HDTV, цифровые ящики, DVDS, проекторы;
● Поддержка 3D
*Поддержка HDMI 1.4;
*Поддержка видеосигналов HDMI;
*Поддержка HDMI Digital Audio;
*Поддержка DVI1.0+HDCP1.4;
* Идеально совместим с HDCP;
*Обнаружил, есть ли вход сигнала HDMI;
*Может быть заменен данными E-EDID;
*Обнаружение, есть ли отображающие устройства на выходном конце;
*Вход и выход может использовать HDMI или DVI в кабель HDMI;
*Поддержка, подключение и воспроизведение, вы можете определить, поддерживает ли выходной дисплей HDCP;
*Поддержка 480p, 576p, 720p, 1080i и 1080p. @30Hz @ 24 Гц/30 Гц
Количество входных каналов: 1
Количество выходных каналов: 8
Форма интерфейса: HDMI
Входной сигнал DDC: 5V (TTL)
Резолюция: 1920*1080p, 60 Гц;
Пропускная способность: 10,2 Гбит / с
Принцип приговора HDMI
Дистрибьютор HDMI является незаменимым продуктом в повседневной жизни.Дистрибьютор HDMI может использоваться для мультимедийных интерфейсов передачи, таких как DVD -плеер, DVD -рекордер, цифровое домашнее устройство Digital TV, установка -топ -короб Высокий в трансмиссионном кабеле.Вот два типа дистрибьюторов HDMI подробно.
Интерфейс HDMI и обзор системы
Потребители в настоящее время обеспокоены различными AV -соединениями.Интерфейс HDMI может использовать одно соединение вместо многих аудио и видео подключений, простых и удобных.В настоящее время интерфейс HDMI стал одним из обязательных интерфейсов для цифровых аудио -визуальных продуктов.
Существует три канала связи для интерфейса HDMI, интерфейсная диаграмма.Канал TMDS: Отвечает за передачу всех аудио и видеоданных.Канал DDC: источник HDMI, прочитайте структуру данных E-EDID на конце поглощения через этот канал, а затем изучил функцию и характеристики конца поглощения.Канал CEC: это вариант.
В некоторых случаях источник HDMI используется для avi Infoframe и Audio Infoframe.Информация, содержащаяся в AVI InfoFrame, представляет собой метод или механизм, планируемый для достижения и достижения автоматизации форм отображения, таких как пропорция, метод цвета и повторяющиеся факторы дисплея.Информация о аудио InfoFrame содержит такую информацию, как каналы, типы кодов, измерения выборки, частоты выборки.
E-Edid-это аббревиатура данных о расширенном расширении (расширенный стандарт идентификации идентификации расширенного отображения).Устройство Source использует DDC (отображающий канал данных) для считывания терминала, поглощающего E-EDID устройства дисплея, чтобы подтвердить настройку и функцию устройства дисплея терминала.
HDCP Digital Content Maintenge -это технология декодирования Intel для HDMI для обеспечения высокопроизводительного обслуживания цифрового контента.HDMI, оснащенный технологией декодирования HDCP, не будет ограничена шифрованием сигнала и может получать сигналы высокого определения во всех форматах.
Структура системы назначения HDMI и характеристики чипов
Принцип работы рабочего приговора HDMI заключается в следующем: когда входной порт HDMI поглощает видео входного сигнала HDMI, он преобразуется в сигнал Y/CB/CR, синхронизированный во встроенном сайте, чтобы отправить его в чип, отправляющий HDMI.Чип HDMI преобразует сигнал Y/CB/CR в HDMI.В настоящее время четыре порта HDMI имеют одновременно выходы сигналов с копированием сигнала и улучшенными функциями.Одиночный микрокомпьютер контролирует инициализацию каждого чипа через шину I2C и изменение машины состояния и завершает показания Эдида и проверку HDCP.
