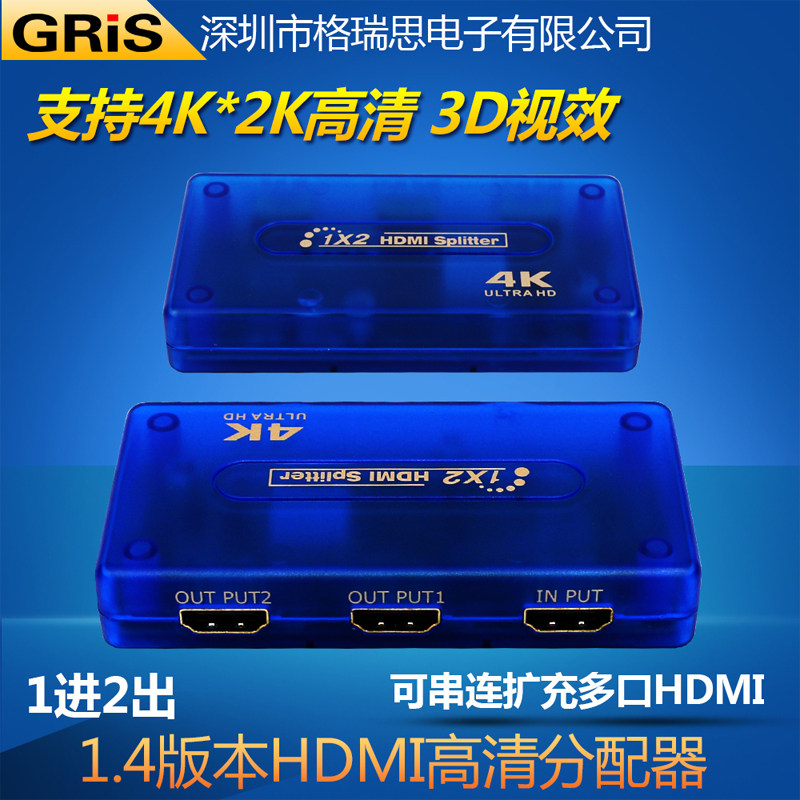

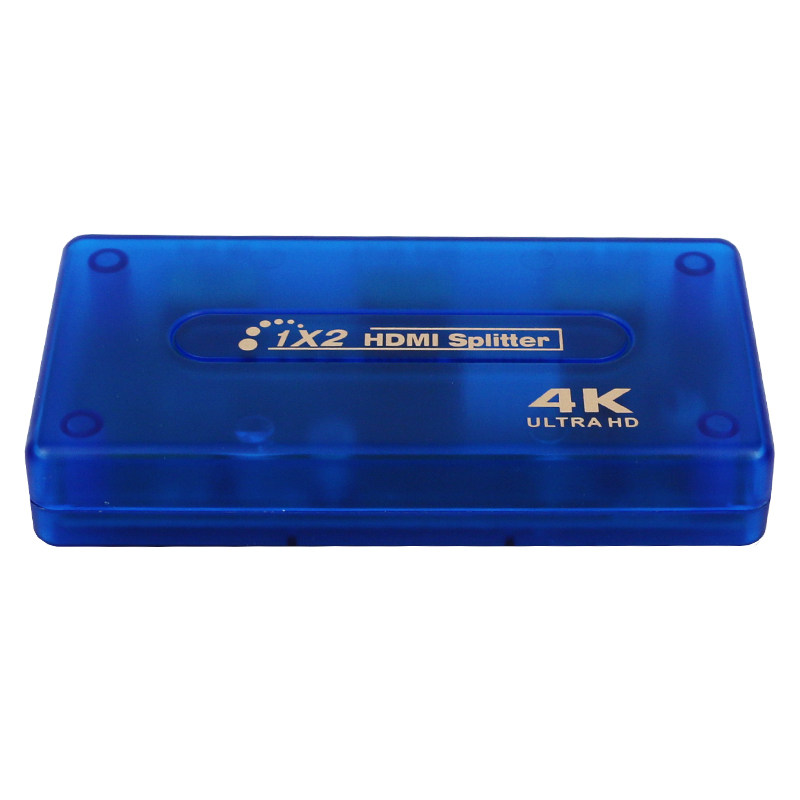

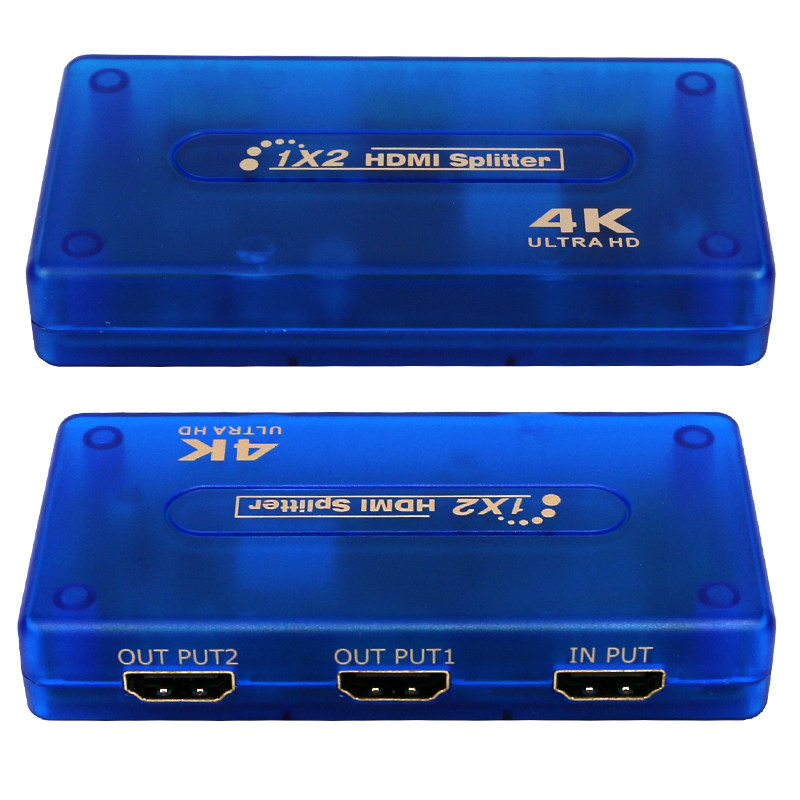

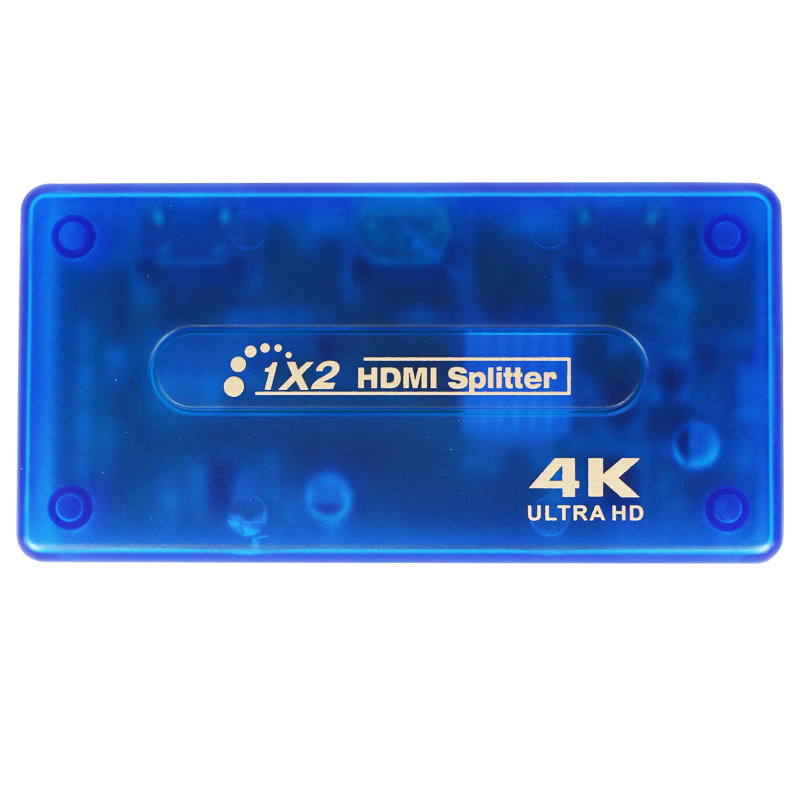

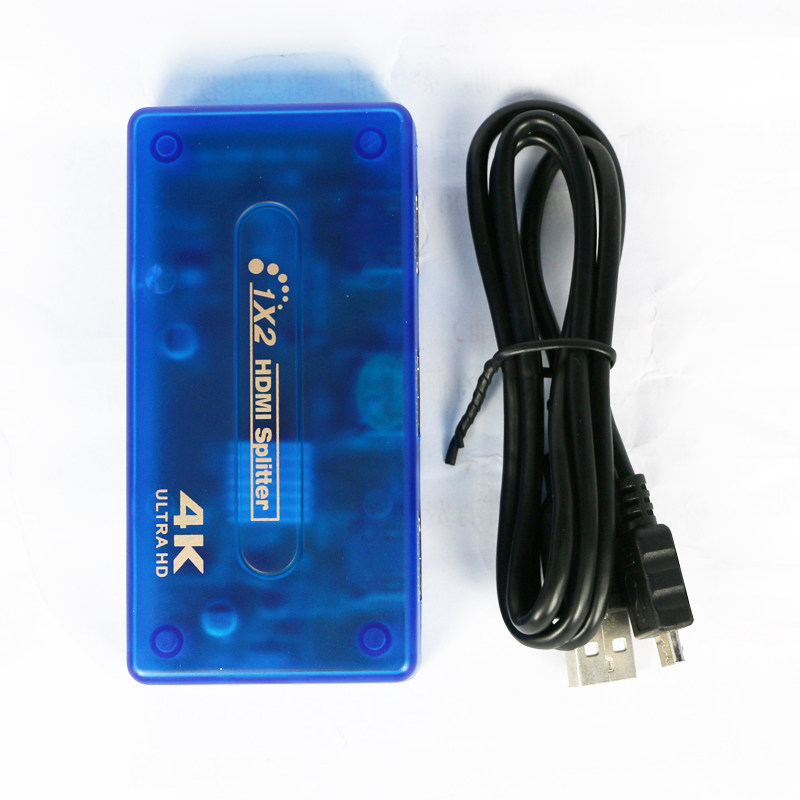

GRIS 4K HD HDMI Allocation Device 1 В 2-2, одна точка, два компьютера, дистрибтор 3D -деления, дистрибьютор переключения трехмерного деления
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Модель продукта: GE-HDMI-102G
Назнашитель 1x2 HDMI может включить подставку, воспроизведение DVD, портрет D-VHS и другие устройства HDTV для вывода одних и тех же двух или более HDTV отображается через выход HDMI
Принцип работы:
1.1x2 Distributor HDMI Это гибкий центр, который подходит для различных дисплеев.Если вы подключите 2 или более дистрибьюторов HDMI, вы можете сформировать более крупного распределителя.
2. Соединение распределения HDMI с входным источником сигнала HDMI с кабелем HDMI с кабелем HDMI.Есть 4 выхода HDMI.Выход 1 является основным выходом, который используется для подключения основного дисплея.Вывод 2 следует за основным дисплеем.
3. Продукты HDMI поддерживают аудио и видеосигналы.
4. Сравнительный HDCP.
Производительность продукта:
1В то же время 2 HDMI отображается в 1 видеосигнал может отображаться одновременно.
2Поддерживает 1080p при 24 Гц/30 Гц до 4K x 2K при разрешении 24 Гц/30 Гц
3Поддержка видео с высоким разрешением— высококачественное разрешение HDTV до 1080p можно легко получить
4Полностью поддерживает HDMI1.4
5Поддержка HDCP
6Быстрая установка и простая работа
Технические характеристики:
1Пропускная способность с усилителем видео: 10,2 Гбит / с
2Входной видеосигнал: 1,2 Вольт P-P
3Входной уровень сигнала DDC: 5 Вольт P-P (TTL)
4Диапазон сигналов одноканального соединения: 1080p/1920x1200
5.   HDMI Connector: 19-контактная женщина класса A

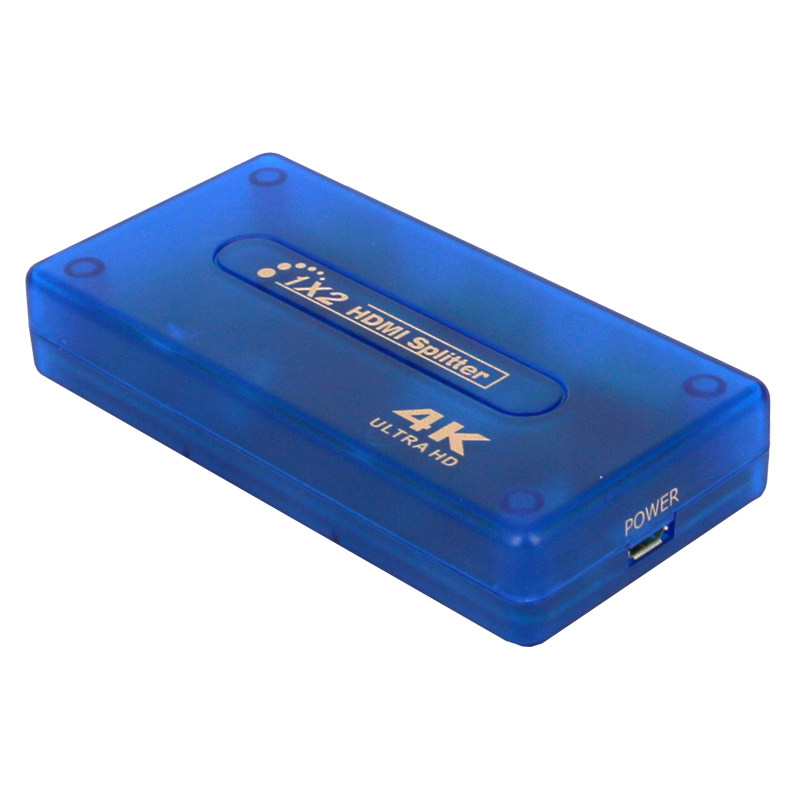

6Питание: 5 В постоянного тока
7Потребляемая мощность: 5 Вт.
8Размер: 110*61*9 мм
Принцип приговора HDMI
Дистрибьютор HDMI является незаменимым продуктом в повседневной жизни.Дистрибьютор HDMI может использоваться для мультимедийных интерфейсов передачи, таких как DVD -плеер, DVD -рекордер, цифровое домашнее устройство Digital TV, установка -топ -короб Высокий в трансмиссионном кабеле.Вот два типа дистрибьюторов HDMI подробно.
Интерфейс HDMI и обзор системы
Потребители в настоящее время обеспокоены различными AV -соединениями.Интерфейс HDMI может использовать одно соединение вместо многих аудио и видео подключений, простых и удобных.В настоящее время интерфейс HDMI стал одним из обязательных интерфейсов для цифровых аудио -визуальных продуктов.
Существует три канала связи для интерфейса HDMI, интерфейсная диаграмма.Канал TMDS: Отвечает за передачу всех аудио и видеоданных.Канал DDC: источник HDMI, прочитайте структуру данных E-EDID на конце поглощения через этот канал, а затем изучил функцию и характеристики конца поглощения.Канал CEC: это вариант.
В некоторых случаях источник HDMI используется для avi Infoframe и Audio Infoframe.Информация, содержащаяся в AVI InfoFrame, представляет собой метод или механизм, планируемый для достижения и достижения автоматизации форм отображения, таких как пропорция, метод цвета и повторяющиеся факторы дисплея.Информация о аудио InfoFrame содержит такую информацию, как каналы, типы кодов, измерения выборки, частоты выборки.
E-Edid-это аббревиатура данных о расширенном расширении (расширенный стандарт идентификации идентификации расширенного отображения).Устройство Source использует DDC (отображающий канал данных) для считывания терминала, поглощающего E-EDID устройства дисплея, чтобы подтвердить настройку и функцию устройства дисплея терминала.
HDCP Digital Content Maintenge -это технология декодирования Intel для HDMI для обеспечения высокопроизводительного обслуживания цифрового контента.HDMI, оснащенный технологией декодирования HDCP, не будет ограничена шифрованием сигнала и может получать сигналы высокого определения во всех форматах.
Структура системы назначения HDMI и характеристики чипов
Принцип работы рабочего приговора HDMI заключается в следующем: когда входной порт HDMI поглощает видео входного сигнала HDMI, он преобразуется в сигнал Y/CB/CR, синхронизированный во встроенном сайте, чтобы отправить его в чип, отправляющий HDMI.Чип HDMI преобразует сигнал Y/CB/CR в HDMI.В настоящее время четыре порта HDMI имеют одновременно выходы сигналов с копированием сигнала и улучшенными функциями.Одиночный микрокомпьютер контролирует инициализацию каждого чипа через шину I2C и изменение машины состояния и завершает показания Эдида и проверку HDCP.
