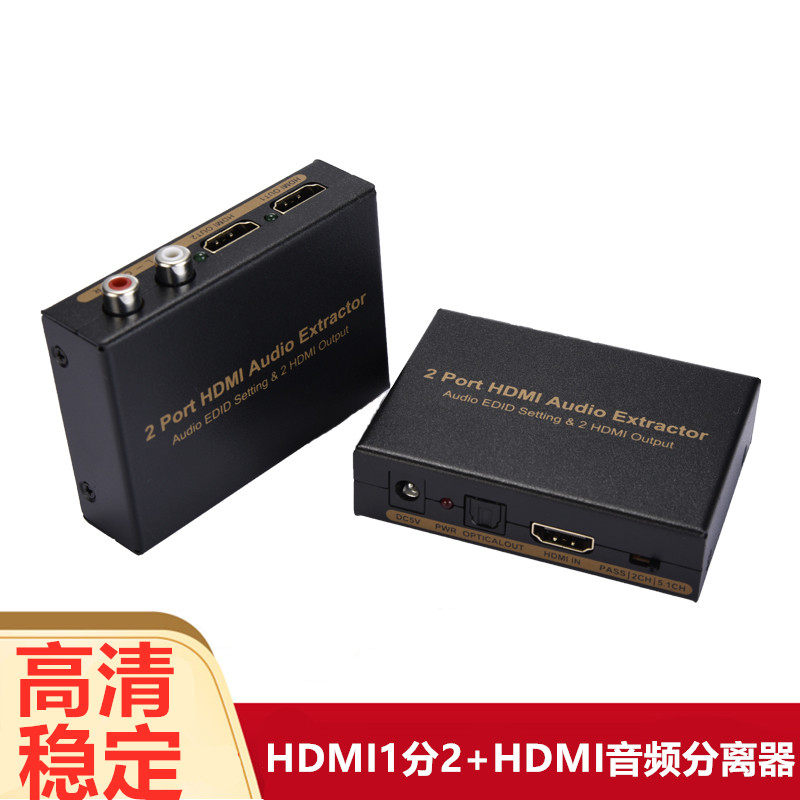

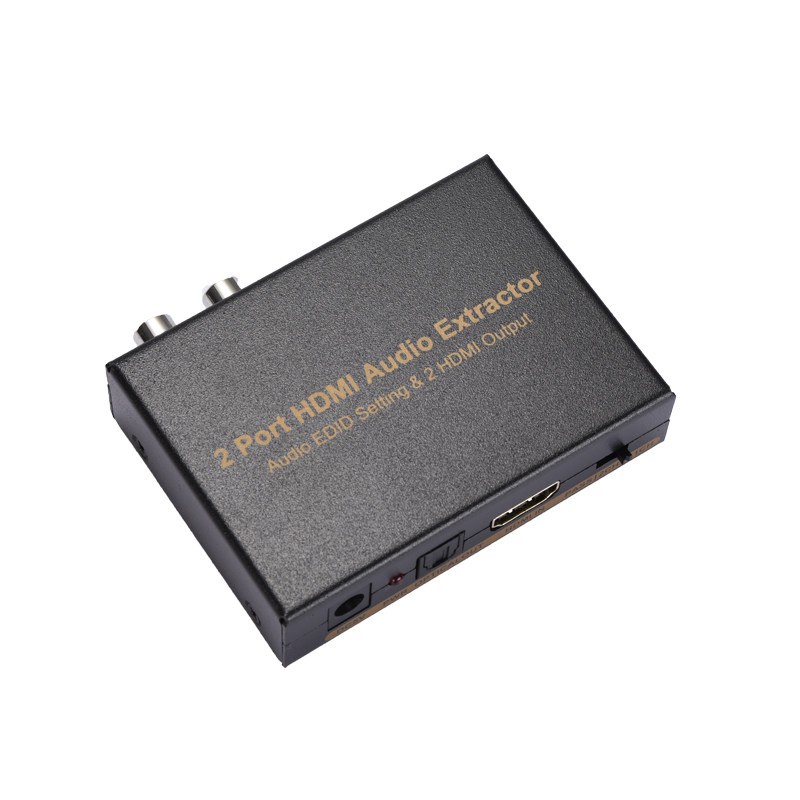

HDMI один пункт два аудио сепаратор с высоким содержанием оптического волокна левого и правого канала 5,1PS4 Установка -TOP -бокс подключение для воспроизведения Audio
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ввод сигнала HDMI все возможное, выделяемое на выходной выход HDMI, и синхронизируйте аудиосигнал для поддержки 1 -й дороги
Выход цифровой аудио -выводы оптического оптоволока и 1 л/r Стерео -звуковая моделирование аудио
Разрешение HDMI поддерживает до 1080p/60, поддерживает 3D (24/30FS)
Выход оптического волокна SPDIF поддерживает Dolby Digital AC3, DTS, LPCM и другие цифровые аудиоформаты, поддерживает вывод 5,1CH
Поддержите три режима чтения Audid, которые можно переключать между внешним EDID (TV) и построены
С индикатором выходного состояния.Когда соответствующий выходной порт находится в рабочем состоянии, соответствующий индикатор будет освещаться
Используйте 24 -битный/192 кГц ЦАП, чтобы обеспечить высокое качество звука высокого качества
Нет потери сигнала
легкая установка
Используйте адаптер внешнего питания DC5V/1A для подачи питания

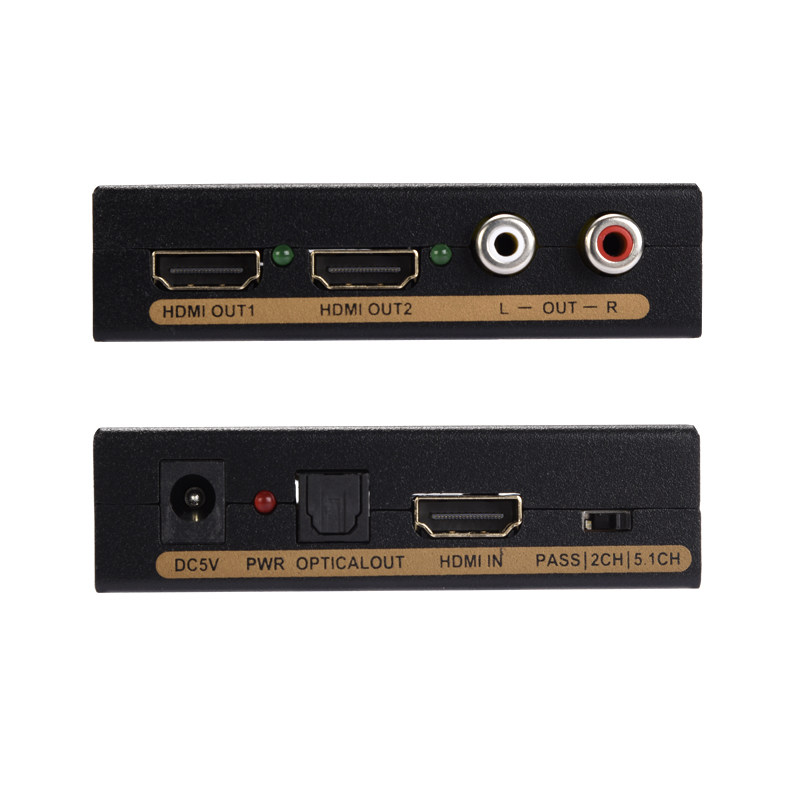

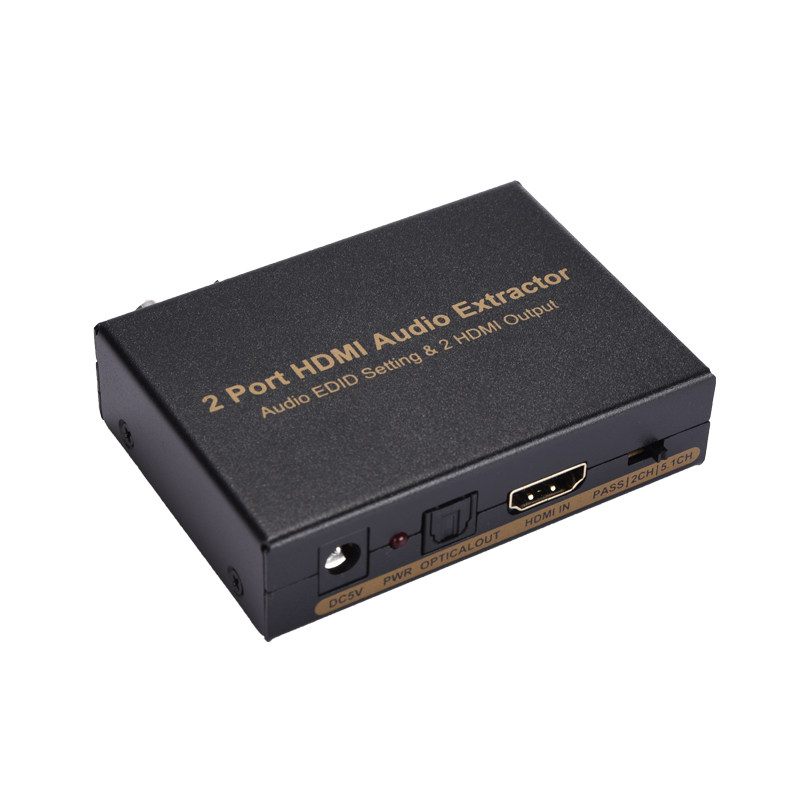

Рисунок 1.0 Диаграмма передней платы
C5V: 5V входной терминал DC DC Светодиод PWR: индикатор мощности
Опция Out: SPDIF Оптическое волокно цифровое аудио вывод HDMI в: Входной терминал HDMI High -Definition
Наберите переключатель: Audio Edid Mode/Audio Выход
Проход: прямой режим HDMI.Аудио -выходной формат определяется информацией TV EDID, прочитанной выходной терминалом HDMI.
В настоящее время выход HDMI поддерживает канал LPCM 7.1.
2CH: 2 -канальный режим.Выберите «Встроенный» в Audio edid для 2 -х канал LPCM.В это время hdmi/spdif/rca
Все выводы стерео аудио.
5.1CH: 5.1 Режим канала.Выберите «Встроенный -индид» в качестве вывода исходного кода.В это время HDMI/SPDIF может
Вывод 5.1 канал Digital Audio, L/R не имеет вывода.

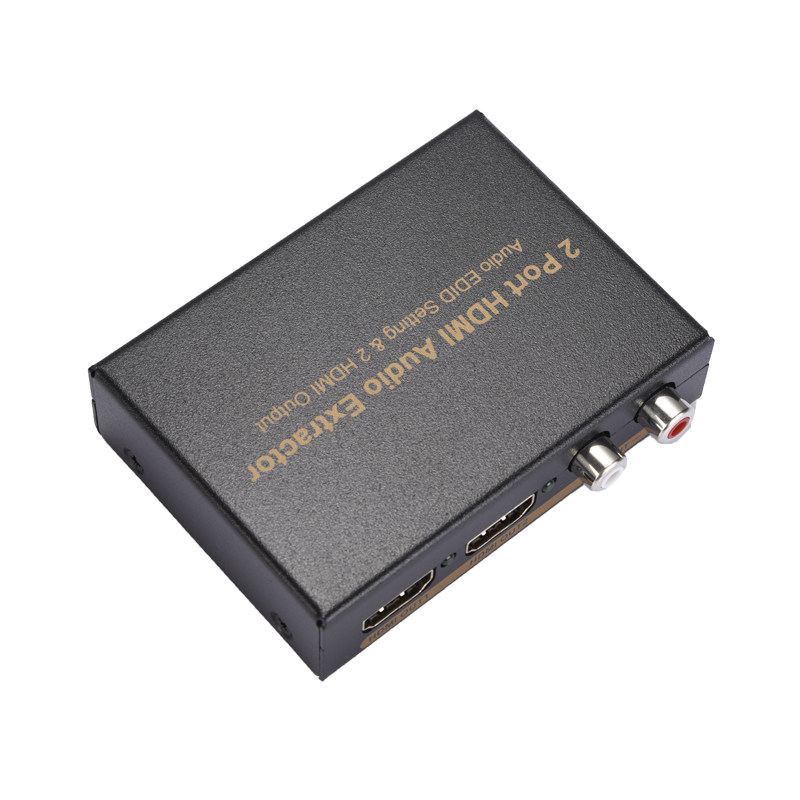

Рисунок 1.1.
HDMI OUT1/2: Выходная терминала HDMI High -Definition Зеленый светодиод: индикатор выходного индикатора HDMI
L-OUT-R: Стерео-моделирование
ПРОДУКЦИЯ АКЕССОРЫ
主机 ----------------------------------- 1 个
Голый металл размер: 8,5x6.5x2,2
电源适配器 ---------------------------- 1 个
操作说明书 ---------------------------- 1 个
Соединение и операция:
1. Подключите выходной конец высокого уровня HDMI DVD/BD HDMI к входному терминалу HDMI сепаратора через кабель HDMI.
2. Подключите выходной конец HDMI сепаратора через кабель HDMI к входной терминале HDMI TV/DISPLAN.
3. Когда требуется цифровой аудио, оптический выходной конец сепаратора подключен к входной терминалу оптического волокна через линию волокна.
4. Когда требуется аналоговый звук, подключите 2 -х канальный звук моделирования к аудио входной кончике моделирования мощности или усилителя мощности через аудиокабель RCA.Обратите внимание на каналы один за другим и выберите переключатель режима EDID в режиме 2CH.
Наконец, головка DC адаптер питания получается на входной клемме DC декодера, а заглушка адаптера вставляется в розетку.
Характеристики продукта:
HDMI Входное выводное разрешение …………………………………………… ............................. .................................................. .................................................. .................................................. .................................................. .................................................. ............................... ST для 1080p/50/60fs (3d 24/30fs)
HDMI поддерживает формат цвета видео ………………………………………………………… HDMI поддерживает аудиоформат .............................................. .................................................. .................................................. .................................................. .................................................. ............ dts-hd/dolby-truehd/lpcm7.1/dts/dolby-ac3/dsd
SPDIF Digital Audio Format …………………………………………………… Dolby Digital (AC3)/DTS/LPCM
Максимальная пропускная способность HDMI ………………………………………………………………………………… 225 МГц
Максимальная скорость передачи HDMI …………………………………………………………………………… 6,75 Гбит / с
Ввод и выходной сигнал TMDS ................................................ .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. ........................................ 0,5 ～ 1,5VP-P (TTL)
Входные и выходные сигналы DDC …………………………………………………………………………… 5vp-p (ttl)
Частота выборки DAC …………………………………………………………………………………… 32-192 кГц
Скорость битов DAC ……………………………………………………………………………………… 16 ～ 24 бит
Выход моделирования RCA (1 кГц@0db) ……………………………………………………………………… 1V RMS
Соотношение сигналов к шуму@0db (ccir/arm) ………………………………………………………………………… ≥90 дБ
Искажение ................................................. .........................................
Частотная характеристика ……………………………………………………………………………………… 20 Гц ～ 20 кГц
Длина входного кабеля HDMI .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .............................. Стандартная линия
Длина выходного кабеля HDMI .............................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................. Стандартная линия
Максимальный рабочий ток ……………………………………………………………………………………
Технические характеристики адаптера питания ……………………………………………… AC 100V-240V 50/60 Гц, DC 5V/1A
工作温度 ………………………………………………………………………………… -10 ～+55 ℃
存贮温度 ……………………………………………………………………………… -20 ～+60 ℃
Влажность работы ……………………………………………………………………………………… 10-90%RH (без конденсации)
Влажность хранения .................................................... .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. .................................................. ........................ 5-95%RH (без конденсированного)
Размер оболочки ……………………………………………………………………………… 85x62x21 (мм)
Вес ………………………………………………………………………………………………… 0,32 кг
Меры предосторожности:
Пожалуйста, используйте и поддерживайте надлежащее техническое обслуживание, чтобы обеспечить производительность продукта и обычную работу.
1. Держитесь подальше от влажности, высокой температуры, пыли, коррозийной и окисленной газовой среды, чтобы избежать повреждения.
2. Все компоненты должны избегать сильной вибрации.
3. Не свяжитесь с электрическим исходным адаптерным заглушкой с помощью влажных рук.
4. Когда заглушка адаптера удаляется из розетки с питанием, удерживайте пробку и не вытягивайте линию питания.
5. Когда машина не используется, пожалуйста, отключите источник питания (пожалуйста, отключите заглушку адаптера питания, когда не используется).
6. Не включайте крышку, не свяжитесь с каким -либо устройством на машине.
7. Силовой адаптер, предоставленный производителем или признан производителем.
Общее суждение об ошибках и методы лечения:
Перед мощностью -он вам следует внимательно проверить, является ли кабель подключения нормальным, и необходимо убедиться, что все интерфейсы подключены правильно.
Общее суждение об ошибках и методы лечения следующие:
| Серийный номер | Явление разлома | Причина и решение |
| 1 | Увольнять | 1. Проверьте, полностью ли вставлена питания 2. Проверьте, был ли открыт источник питания |
| 2 | Нет звука/звуковой аномалии | 1. Убедитесь, являются ли каждый канал и интерфейс правильным и надежным соединением 2. Убедитесь, что формат входного аудиосигнала является форматом поддержки продукта 3. Убедитесь, подходящими ли настройки режима Audio Edid 4. Подтвердите настройку громкости и то, является ли громкость усилителя/телевизора. |
| 3 | Нет аномалии изображения/картины | 1. Убедитесь, что источник сигнала включен и телевизор включен и правильно подключен с помощью машины 2. Проверьте, будет ли установлено разрешение источника сигнала слишком высоким 3. Чтение ошибок в информации EDID устройства, рекомендуется 4. Плохое качество проводки (кабель HDMI требует стандарта HDMI). |
