EGT003 (EG1611+EG2132) Полная предварительная приводная плата инвертора -мост 24 В/48 В/60 В
Цена: 275руб. (¥13)
Артикул: 613488504108
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:屹晶微电子样品店
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- 24v
- 48v
Добавить в корзину
Другие товары этого продавца
¥122руб.
¥364руб.
¥25529руб.
¥80016 808руб.
| Цвет: | 24v, 48v |
Этот магазин не поддерживает 7 дней без причины, чтобы вернуть товар
Теплое напоминание: пожалуйста, обратите внимание на информацию о выставлении счетов для выставления счетов или вовремя свяжитесь с обслуживанием клиентов.Пожалуйста, сотрудничайте, спасибо !!
Скачать информацию: https://www.egmicro.com/chip- Center/6/eg8025/
EGT005_24/48/60VПриводимый из инвертора
1. Описание
EGT003_24/48/60V - это плата привода ШИМ на основе схемы чипа EG1611+EG2132.
Модуль драйвера Boost поддерживает входы высокого напряжения, такие как 24 В, 48 В, 60 В и 72 В. При применении вам нужно только изменить значение сопротивления R3 на панели привода, чтобы поддержать
Различные виды батарей.
Этот модуль обеспечивает батарею под выключением давления, под давлением пчелы, батареи над давлением, выходной перегруз и короткопроизводительный выход. В то же время предоставляются две дороги
Верхние и нижние трубы полупробюзированного вывода чипа являются дополнительными, а мертвые области представляют собой сигнал ШИМ с 700NS. Контакты выхода -LO1, HO1 и LO2, HO2, соответственно
Плата драйвера поддерживает режим регулировки частоты, который регулируется регулируемым потенциометром R5 на плате. Регулируемый диапазон составляет 40 кГц-100 кГц.
Обратная связь с напряжением этого модуля принимает неглубокий и замкнутый режим регуляторного напряжения, который может достичь максимального предела напряжения, предотвращая напряжение, когда напряжение слишком высокое и жгучий МОС
Феномен трубки также экономит индуктивность фильтрации трансформатором, снижая общую стоимость и пространство ПХБ.

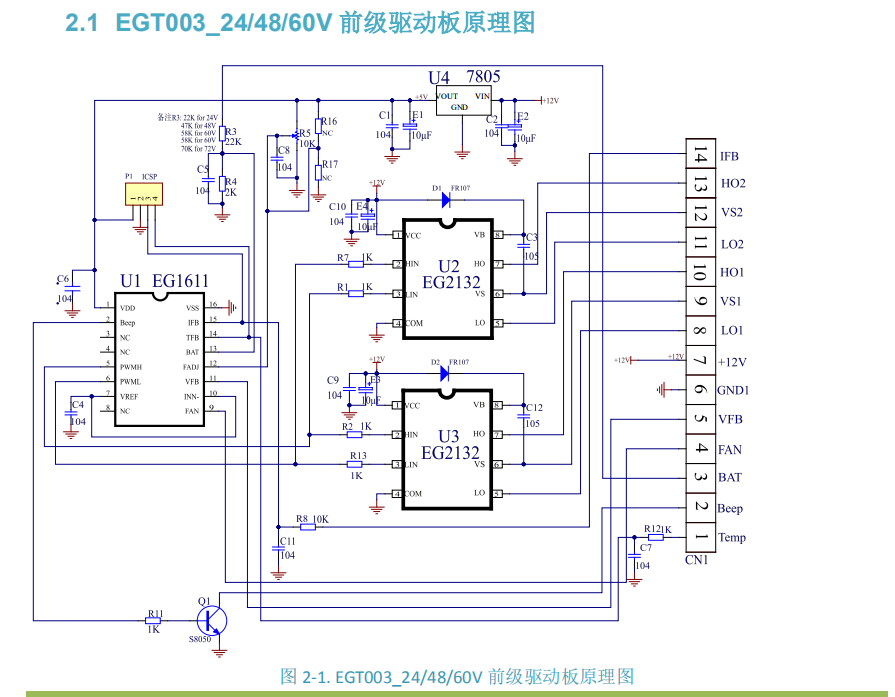

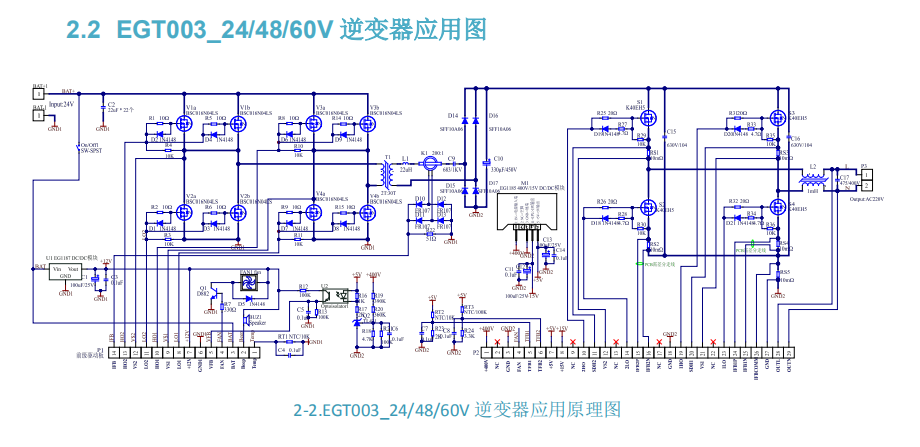

2. Диаграмма принципа схемы

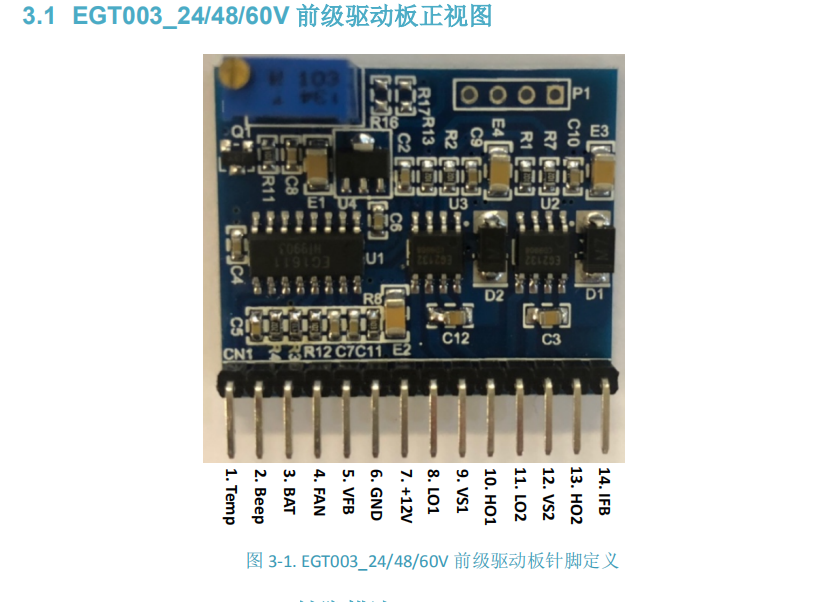

3. Определение нуждающегося

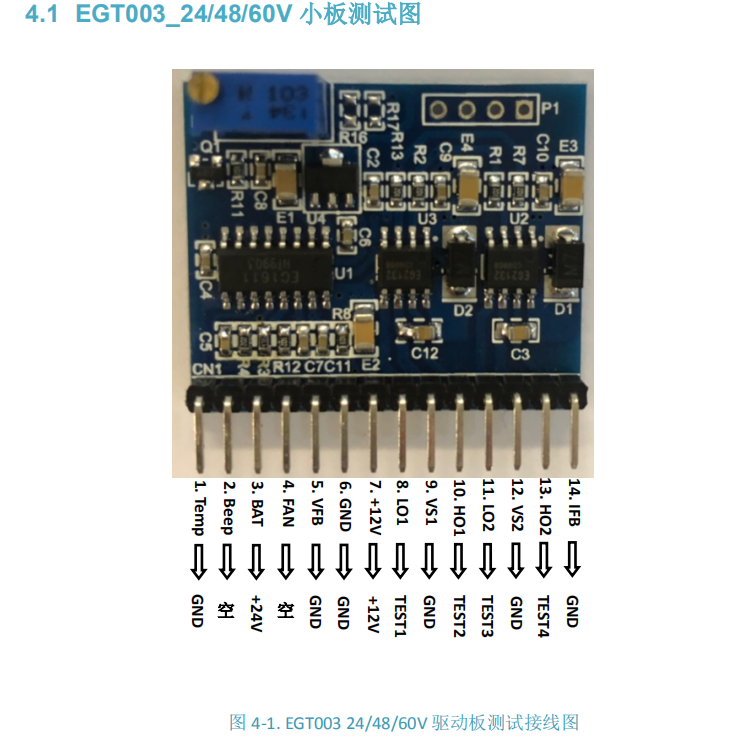

4. Базовый тест

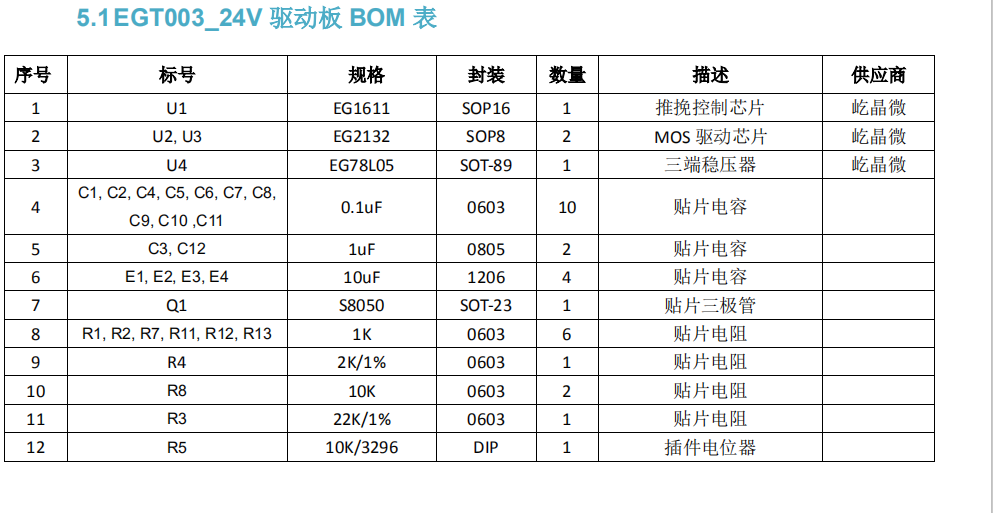

5. Список компонентов

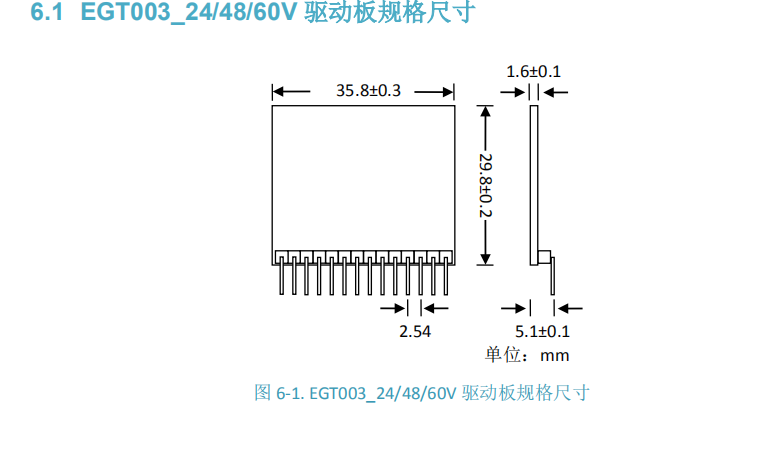

6. Размер спецификации
