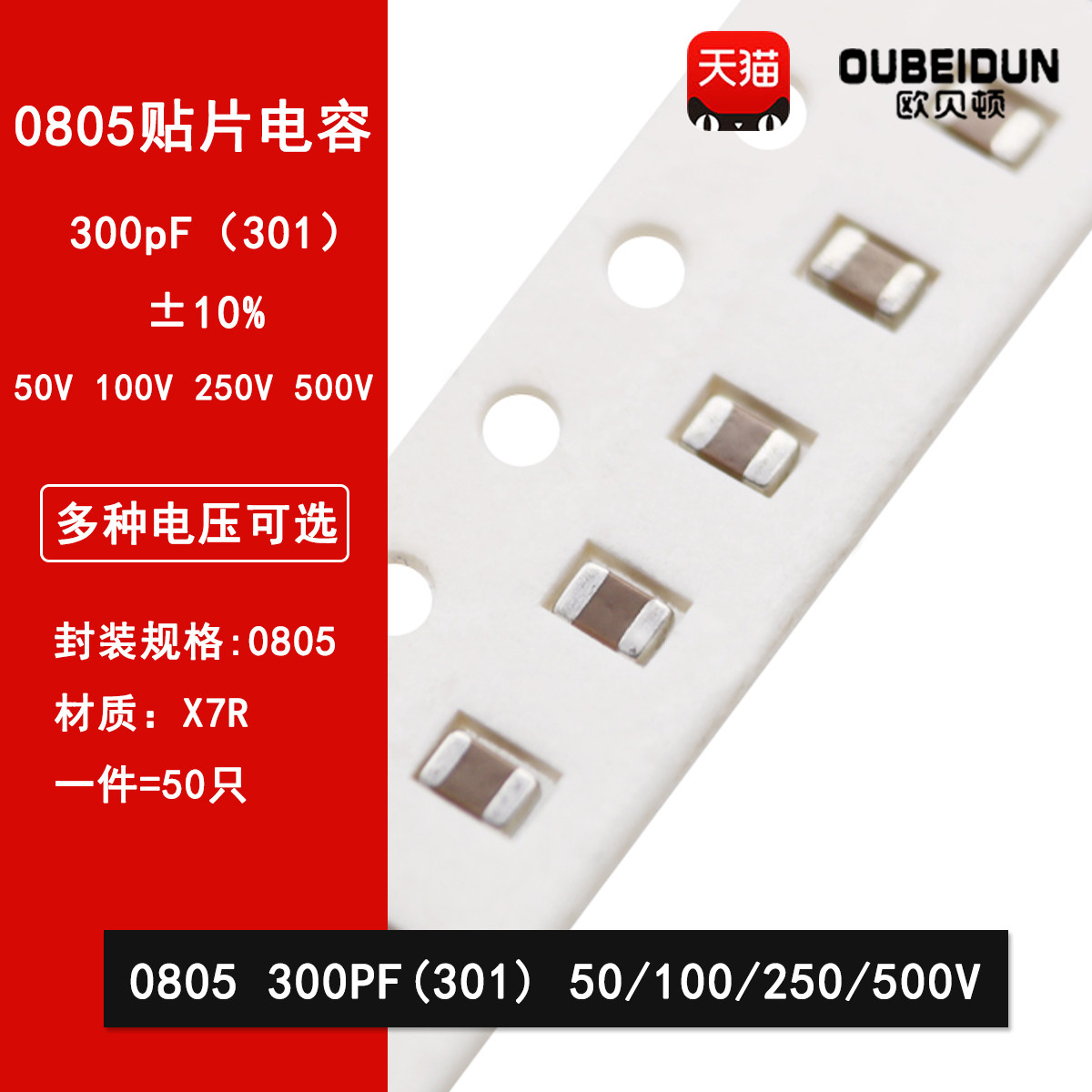

0805 300PF 50 В 100 В 100 В 250 В 500 В и плюсмн; 10% 301K x7r Материал Пласт. Керамическая емкость
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 0805 300PF 50 В 10% 50 50
- 0805 300PF 100 В 10% 50 50
| Цвет: | 0805 300PF 50 В 10% 50 50, 0805 300PF 100 В 10% 50 50, 0805 300PF 250 В 10% 50, 0805 300PF 500 В 10% 50 |
введение
Поскольку значение конденсатора MLCC продолжает увеличиваться, оборудование, используемое для измерения конденсаторов, может не иметь возможности обеспечить точное измерение крупных конденсаторов.
В частности, прибор не может привести к достаточному напряжению переменного тока, чтобы измерить полный конденсатор.Следующие обсуждения включают ответы на общие вопросы и подсказки для измерения для измерения MLCC с высоким объемом -объемом.
Q1.&Когда NBSP; при измерении некоторых крупных конденсаторов MLCC, почему значение измерения меньше?
A1.&При измерении конденсатора различия между реальными значениями, значение эффекта и значение значения представления очень важны.Реальное значение - это значение конденсатора, когда нет паразитической индуктивности и сопротивления.Значение эффективности - это сумма фактической (реальной части) и вектора (виртуальная часть), которая связана с частотой.Значение индикации - это значение, отображаемое устройством измерения, которое зависит от точности измерения.
При измерении емкости больших значений электроэнергии уровень напряжения (репрезентативное значение), установленное на инструменте. Under  тест, уровень напряжения (значение эффективности), передаваемое в тестовом устройстве).
Q2.  Сколько напряжения и частоты должны быть уместными?
A2.  MLCC Concacitor > 10Μ f считается конденсатором.Улучшение технологии производства позволило производителям керамических конденсаторов производить крупные конденсаторы, близкие к конденсаторам и алюминиевыми электролитическими конденсаторами.Эти“ da rong value” Тестовые спецификации MLCC проверяются в соответствии с теми же условиями, что и 钽 конденсаторы.Напряжение измерения должно быть 0,5&Nbsp; vrms, частота измерения должна быть 120 Гц.Условия испытаний суммированы ниже, и условия испытания введены.
Конденсатор частота напряжения переменного тока
C ≤ 1000pF | 1.0 ± 0.2 Vrms | 1MHz ± 10% |
1000pF < C ≤ 10μF | 1.0 ± 0.2 Vrms | 1kHz ± 10% |
C > 10μF | 0.5 ± 0.2 Vrms | 120 Hz ± 10% |
