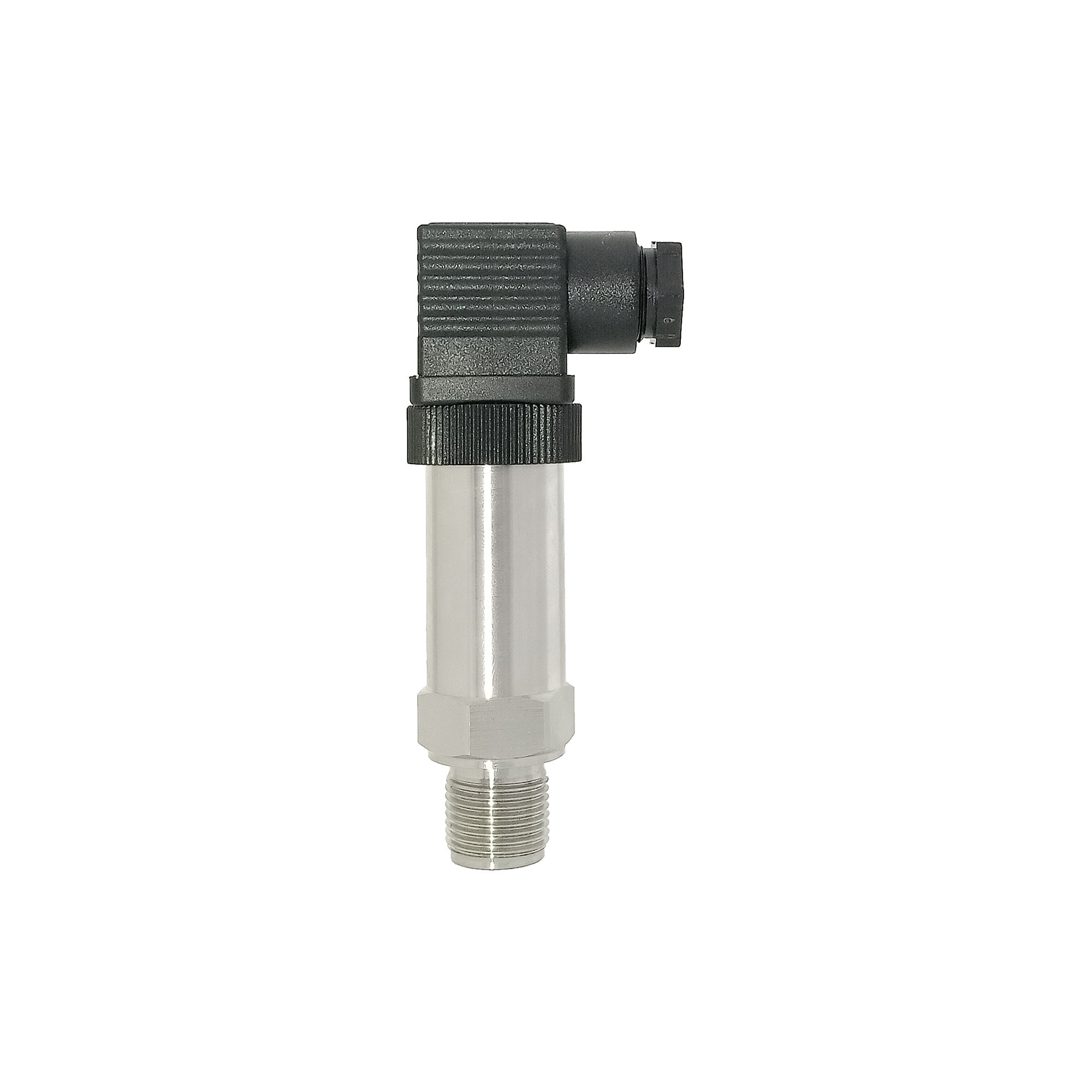

Датчик давления воды Shenghongchuang 0-5 В/0-10 В, импортный датчик диффузного кремниевого давления, подача воды, воздух, жидкое масло
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- -0.1-0.1MPa
- -100KPa-0
- 0-10KPa
- 0-20KPa
- 0-30KPa
- 0-50KPa
- 0-100KPa
- 0-0.6MPa
- 0-1MPa
- 0-1.6MPa
- 0-2.5MPa
- 0-10MPa
- 0-20MPa
- 0-30MPa
- 0-40MPa
- 0-60MPa
- 0-100MPa
- Цифровой явный
- 10 партий
- 50 партийная цена
- Непревзойденный
- Точность 0,2%
- Точность 0,1%
| Цвет: | -0.1-0.1MPa, -100KPa-0, 0-10KPa, 0-20KPa, 0-30KPa, 0-50KPa, 0-100KPa, 0-0.6MPa, 0-1MPa, 0-1.6MPa, 0-2.5MPa, 0-10MPa, 0-20MPa, 0-30MPa, 0-40MPa, 0-60MPa, 0-100MPa, Цифровой явный, 10 партий, 50 партийная цена, Непревзойденный, Точность 0,2%, Точность 0,1% |
Обзор
该 压力 选用 国际 公司 高 精度 ， 高稳定性 压力 传感器 组件 ， 高 可靠性 的 放大 电路 及 精密 温度 ， 将 被 测 的 压力 转换 成 4 ～ 20madc 、 0 ～ 5VDC ， 0 ～ ～ 及 4 ～ 20madc 、 0 ～ 5VDC Стандартные электрические сигналы, такие как от 1 до 5 В пост.Этот продукт имеет различные формы интерфейса и различные ведущие методы, которые могут ограничить потребности клиентов для ограничения использования различного оборудования для управления измерениями.
Принцип работы
Когда сигнал давления действует на датчик, датчик давления преобразует сигнал давления в электрический сигнал, а усиление разделения и выходной усилитель увеличиваются. После преобразована тока напряжения V/A в выходной сигнал стандартного тока 4-20 мА.
Особенности:
Небольшой объем, высокая стоимость, высокая стабильность, высокая чувствительность
0 ~ ～ 0,1 МПа до 0 ～ 250 МПа
Датчик деформации Дриареальный кремниевый датчик Обструктивная передача керамического давления может быть необязательной
Структура нержавеющей стали
Выбор нескольких диапазонов, удобная отладка пользователей
Существует нулевой/полный диапазон закупок
Тип давления: поверхностное давление, абсолютное давление, вакуум
Точность: уровень 1.0, уровень 0,5, уровень 0,25, уровень 0,1
Можно выбрать небольшой интегрированный жидкокристаллический дисплей и выход вывода переключателя.
Лазерная маркировка может быть использована для обеспечения отслеживания продукта
приложение:
Гидравлическая и пневматическая система управления
Измерение уровня жидкости и контроль
Нефтехимическая, защита окружающей среды, сжатие воздуха
Проверка работы электростанции, локомотивная тормозная система
Тепловая команда
Легкая промышленность, машины, металлургия
Создание самооконтроля, постоянное давление водоснабжения
Другие системы автоматического управления и обнаружения
Обнаружение и контроль промышленного процесса
Лабораторная проверка давления
Технические параметры:
Различные жидкости, газ или пара, совместимые с 304/316 нержавеющей стали.
Диапазон измерения диапазона измерения составляет от 0 ～ 0,01 МПа до 0 ~ 250 МПа.
Давление перегрузки в 2 раза полная диапазон или 300 МПа (небольшое значение)
Выходной сигнал 4 ～ 20madc (двухстрочная система) 0 ～ 10 В постоянного тока, 0 ～ 5 В постоянного тока, L ~ 5VDC, 1-10VDC (трехстрочная система)
Напряжение источника питания 9-36VDC (двух линейная система), 24±5 В постоянного тока (система с тремя линией)
Медицинская температура -30 ～ 85 ℃
Температура окружающей среды -20 ～ 85 ℃
Температура хранения -40 ～ 90 ℃
Относительная влажность≤95 % (40 ° C)
Время нарастания≤5 миллиметров может достигать 90 % FS
Уровень 1.0, уровень 0,5, уровень 0,25 (включая нелинейные, повторяющиеся и отсроченные комплексные ошибки)
Ноль -точка регулировки±8%
Выходной квантификатор регулировки диапазона±20 %
Температурная дрейф≤±0,05 % FS / ℃ (диапазон температур -20 ~ 85 ℃, включая температурный эффект нуля и диапазона)
Диапазон компенсации температуры 0 ～ 70 ℃
стабильный Конечно Типично для секса:±0,1 % FS / год:±0,2 % фс / год
Средний контактный материал 316 нержавеющая сталь/304 нержавеющая сталь
Материал оболочки 304 или 316 нержавеющая сталь
Установка потока метода установки
Подключение давления M20×1.5, M12×L, GL / 4, GL / 2 нити ян и т. Д.
Электрическое соединение Четырехкамерное экранирующее кабель (защитный уровень IP65) Aviation Plugc
Монтаж
Вы должны подробно прочитать образцы продукта и инструкции перед установкой передатчика давления. Интерфейс давления не может быть просочился во время установки, чтобы гарантировать, что диапазон и проводка верны.Оболочка датчика давления и передатчика, как правило, нужно заземлить. Сигнальный кабель не может быть смешан с кабелем питания. Следует избегать сильных электромагнитных помех вокруг датчика и передатчика.Датчик и передатчик должны проводиться при циклической проверке в соответствии с отраслевыми правилами во время использования.
Большинство разломов на строительной площадке были вызваны неправильными методами использования и установки датчиков давления, и в кратчайшие сведения было несколько аспектов.1Один -временный компонент (плата отверстий, удаленный разъем измерения и т. Д.) Заблокирован или установлен, а точка давления необоснована.2Дренажная труба просочивается или блокируется. В зарядной трубе есть остаточные газы или остаточные жидкости в зарядной трубе. Во фланце есть отложения во фланцевых процессах, образуя мертвую область.3Проводка передатчика неверна, напряжение питания слишком высокое или слишком низкое, а точка точки заголовка и терминал проводки прибора не на связи.4В соответствии с техническими требованиями нет строгого. Метод установки и среда ON -Site не соответствуют техническим требованиям.
Дополнительная установка устройства
(1) Чтобы гарантировать, что инструмент не размывается из -за измеренного качества или вязкости слишком велик, а кристаллизация влияет, необходимо установить устройство изоляции;
(2) Чтобы гарантировать, что на инструмент не влияет быстрые изменения или пульсирующее давление измерительной среды, установлен буфер.Особенно во время увеличения давления и крутого давления, легко повредить инструмент давления и лом, и даже трещины пружинного трубопровода тростника;
(3) Чтобы гарантировать, что на инструмент не влияет вибрация, инструмент давления должен быть установлен с помощью устройства для восстановления вибрации и фиксированного устройства;
(4) Чтобы гарантировать, что на инструмент не влияет высокая температура измерительной среды, должно быть установлено изгибающее устройство, полное жидкости;
(5) Специальный инструмент строго запрещено использовать его. Строго запрещено измерять на устройстве без особой надежности.
(6) Для недавно приобретенного прибора для обнаружения давления необходимо выполнить измерение и проверку перед установкой и использованием для предотвращения точности вибрации, повреждения или других факторов во время транспортировки инструмента давления.
Ежедневное обслуживание
1. Проверьте размер отверстия для установки
2. Держите отверстие для установки в чистоте
3. Выберите правильную позицию
4. Тщательно чистите;
5. Держите сухость:
6. Избегайте низкотемпературных помех
7. Предотвратить перегрузку давления
8 Передатчик давления требует, чтобы его проверяли один раз в неделю. Он проверяется раз в месяц. В основном это удаление пыли в инструменте. Тщательный осмотр электрического элемента. Отдельно от внешнего мира.
Решение ошибок
1) труба под давлением как можно более коротка;
2) При измеренной жидкости или пар, труба под давлением подключена к трубе процесса, а ее наклон не должен быть менее 1/12;
3) Для измерения газа трубка под давлением подключена к процессу трубопровода, а ее наклон не должен быть менее 1/12;
4) Споры трубопровода давления жидкости следует избегать в середине, а настройка трубы давления газа должна избегать низкой точки в середине;
5) сохранить одинаковую температуру между двумя трубами;
6) Чтобы избежать трения, диаметр трубы под давлением должен быть достаточно большим;
7) в трубе под давлением, полной жидкости, не должно существовать;
8) При использовании изоляционного раствора жидкость трубы под давлением с обеих сторон должна быть одинаковой;
9) При использовании чистящего агента подключение чистящего средства должно быть близко к процессу трубопровода, чтобы взять порт давления. Длина и калибр чистящего агента должны быть одинаковыми, а чистящий агент следует избегать передатчиком.
Шаг отбора
Выбор передатчиков давления очень важен.Давайте поговорим о выборе передатчиков давления на основе моего опыта работы.
1. Среда передатчика.
2, диапазон.(См. Параметр передатчика давления -Range)
3. Перегрузка давления.(Как правило, необходим параметр статического давления)
4, точность.
5. СМИ давления.
6. Напряжение источника питания.
7. выходной сигнал.
8, удар и вибрация.
9. Стресс -реакция.
10. Интерфейс давления.
11. Электрический интерфейс.
12. Сертификация безопасности.
Есть так много, но разные аксессуары могут иметь разные аксессуары для разных передатчиков. Обратите внимание при выборе.
