Внешний модуль передачи 0-5V 0-10V 4-20MA напряжения тока RS485

Цена: 2 029-7 582руб.    (¥96)
Артикул: 571438891513

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:天易集团01
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Ч е р н скупой,
Выберите размер / комплектацию
  • Двухпроводная система 4-20МА
  • 0-10V
  • RS485 модуль
  • Трехпроводная система 4–20 мА
  • 0-5V
Добавить в корзину
Другие товары этого продавца
¥1503 170руб.
¥1904 015руб.
¥1904 015руб.
¥ 130 1042 198руб.
  • Информация о товаре
  • Фотографии
Технические характеристики: 0-5V, 0-10V, Двухпроводная система 4-20МА, Трехпроводная система 4–20 мА, RS485 модуль
Цвет: Черный

Датчик передатчика

Выбор и инструкция по применению

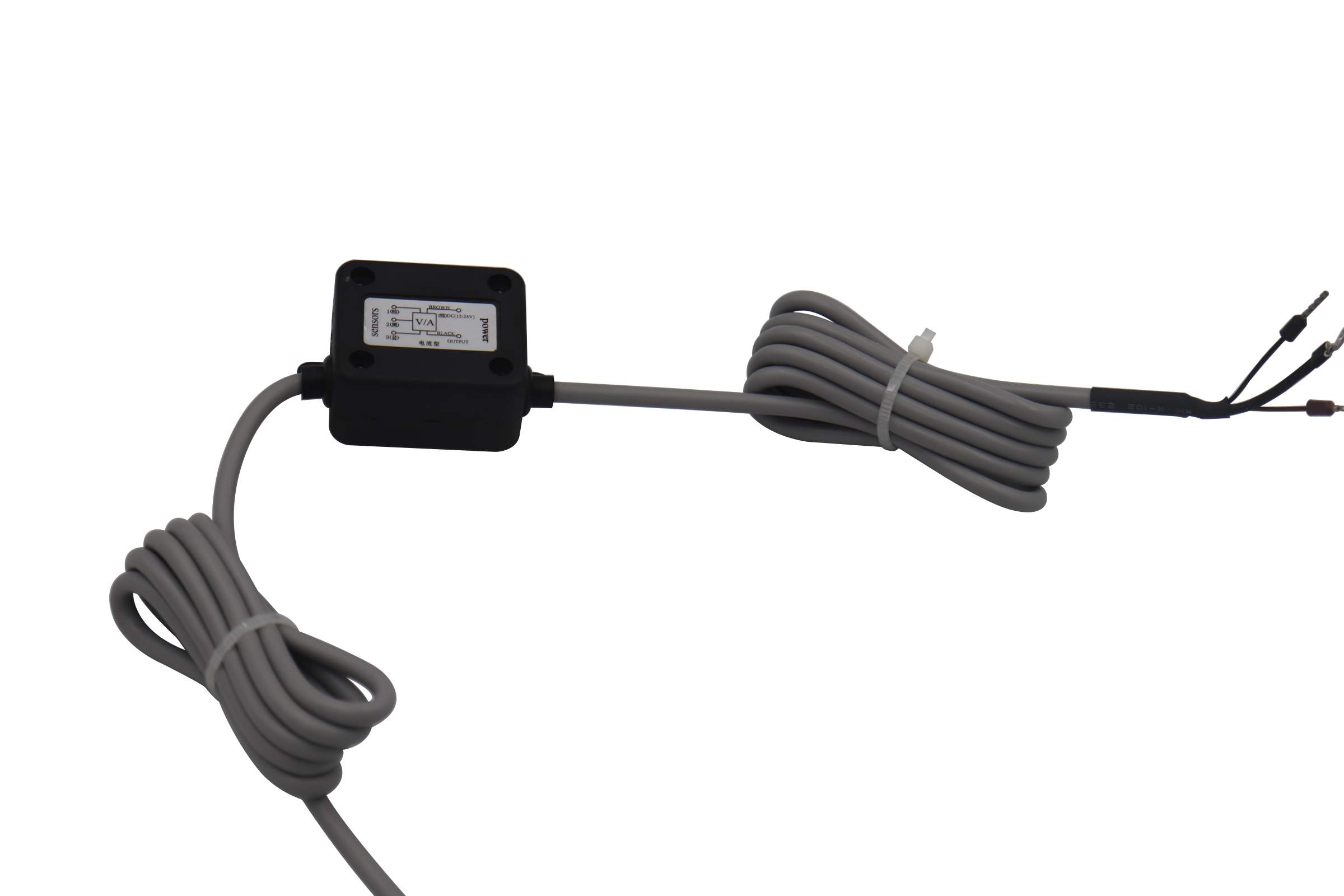

Датчик-передатчик (выход аналогового сигнала), изображение выше

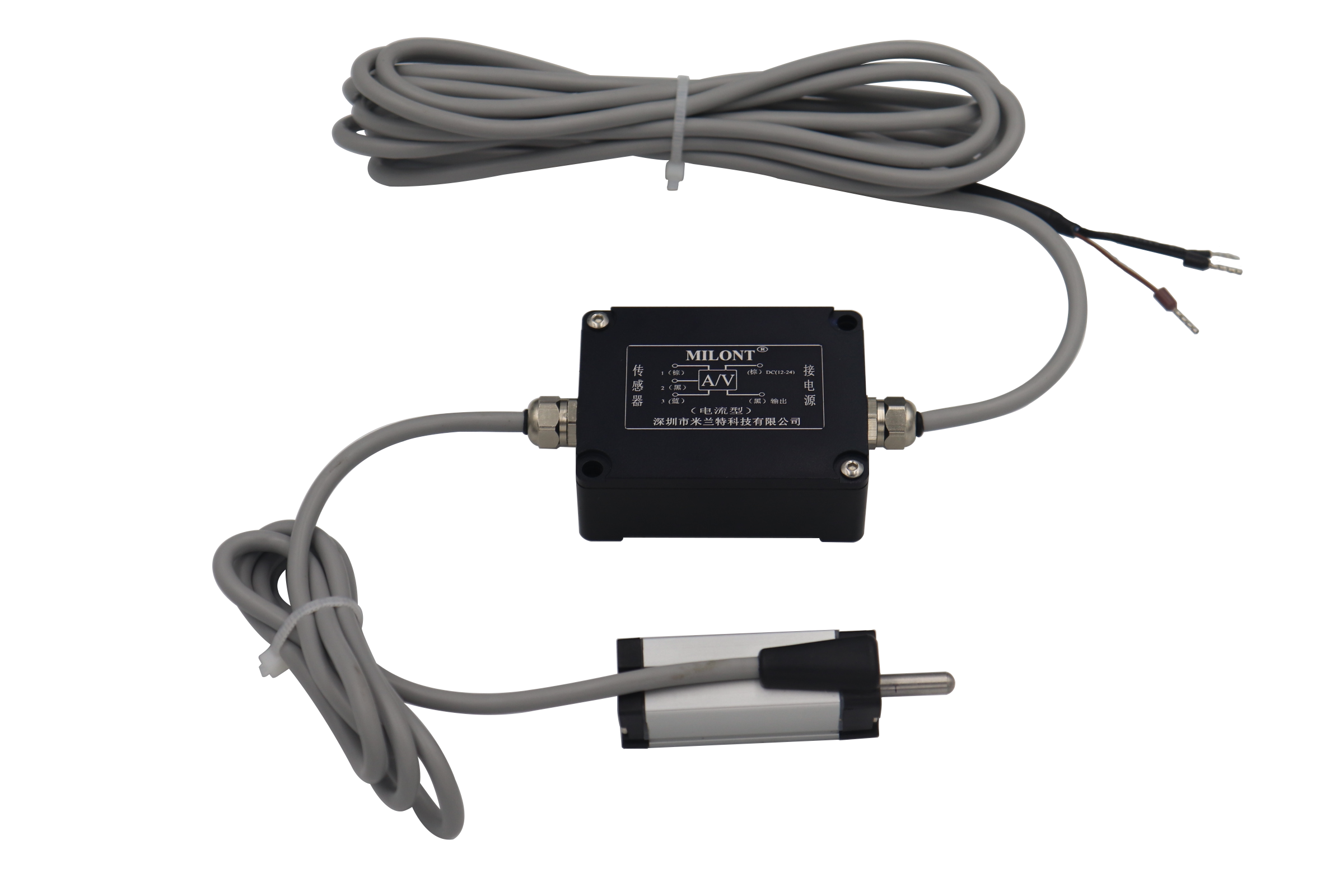

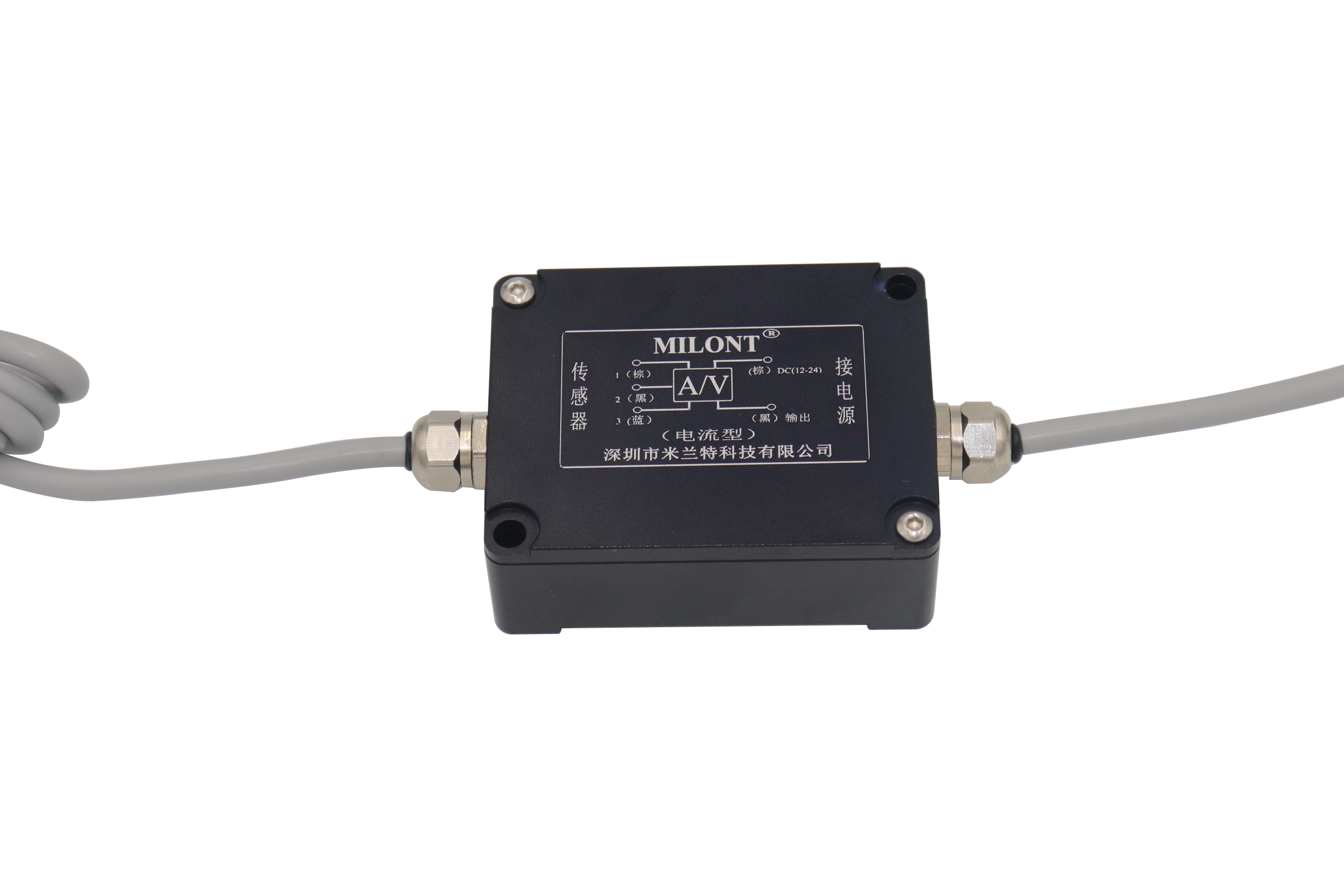

                                                       черный металлДатчик-передатчик (выход аналогового сигнала), изображение выше

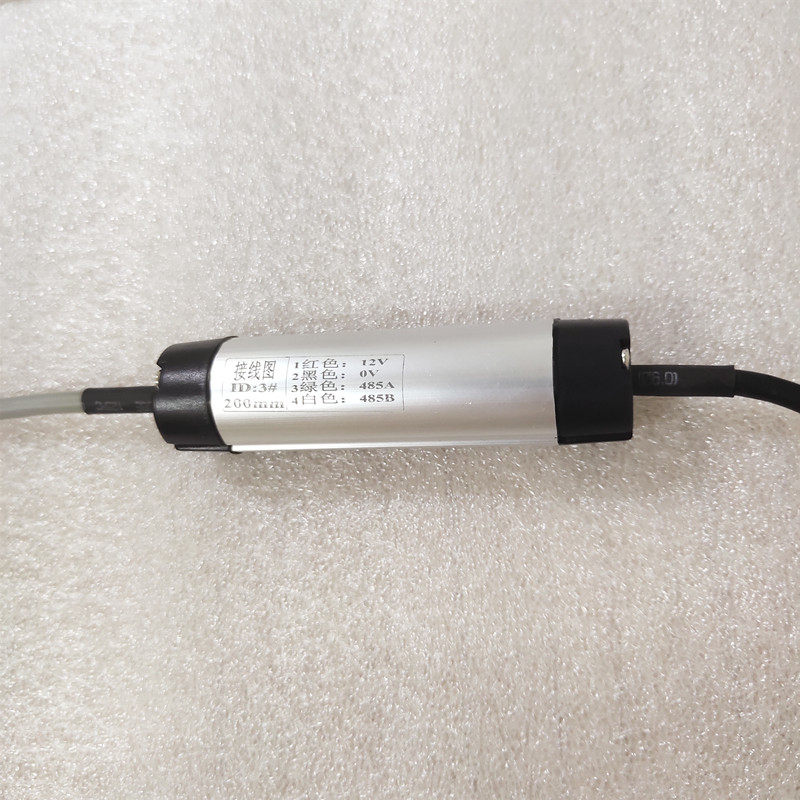

                                                      Сенсорный передатчик (RS485Выходной сигнал) выше



Внешний передающий модуль Миланта можно подключить к любой электронной линейке или миниатюрной проволочной линейке, а выход0-3.3V,0-5V,0-10Vсигнал напряжения,4-20mAтекущий сигнал илиRS485цифровой сигнал. Передатчик выполнен в пластиковом корпусе с прямым выводом кабеля.Модуль передачи имеет небольшой размер, прост в установке и использовании.



Входной сигнал: Входной сигнал: электронная линейка или микропроводная линейка (12-24Vпитаться от;RS485Модуль передачи6-12VИсточник питания) Сигнал напряжения постоянного тока.(электрический датчик24Vэлектроснабжение, распределениеRS485Модуль передачи необходимо подключить к понижающему модулю нашей компании. Вы можете связаться с нами, чтобы получить его бесплатно.)

       выходной сигнал:0-3.3Vсигнал напряжения;

          0-5Vсигнал напряжения;

          0-10Vсигнал напряжения;

          4-20mAТоковый сигнал (двухпроводная или трехпроводная система);

          RS485Цифровой сигнал

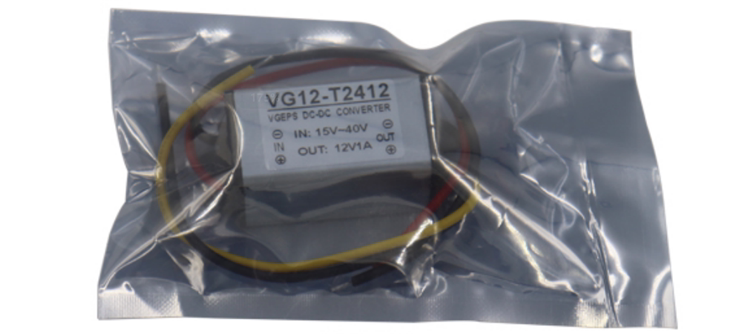

                                            На рисунке выше показан понижающий модуль, предоставленный нашей компанией пользователям.

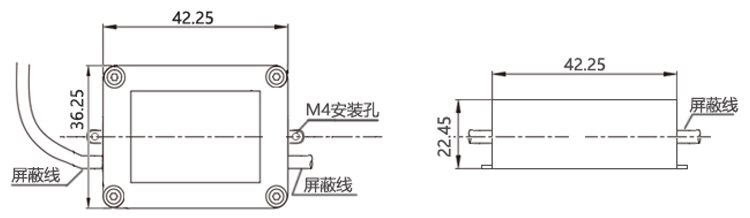

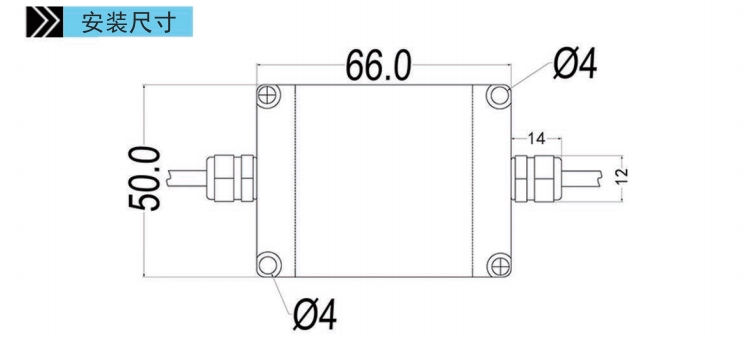

Габаритный чертеж передатчика:Габаритный чертеж пластикового сенсорного преобразователя (выход аналогового сигнала)Габаритный чертеж сенсорного преобразователя в черном металлическом корпусе (выход аналогового сигнала)
Габаритный чертеж сенсорного передатчика (RS485Выходной сигнал) выше

Инструкции по подключению передатчика:



Инструкция по использованию передатчика:

  1. Электронная линейка должна питаться от подходящего источника питания. Если напряжение слишком низкое, выходной сигнал передатчика не может достичь максимального значения. Если напряжение слишком высокое, передатчик может быть легко поврежден.
  2. Категорически запрещается использовать модуль трансмиссии, пропитанный водой или маслом.
  3. Пожалуйста, следуйте инструкциям по подключению, чтобы выполнить подключение правильно. Если проводка выполнена неправильно, передатчик может быть поврежден.
  4. Входной сигнал и выходной сигнал передатчика являются направленными. Перед подключением следует различать клемму входного сигнала и клемму выходного сигнала, а затем правильно их подключить. В противном случае передатчик может быть поврежден.
  5. При установке и использовании передатчика следует избегать различных зон помех сигнала и эффективно заземлять его, чтобы уменьшить влияние внешних помех на сигнал обнаружения.
