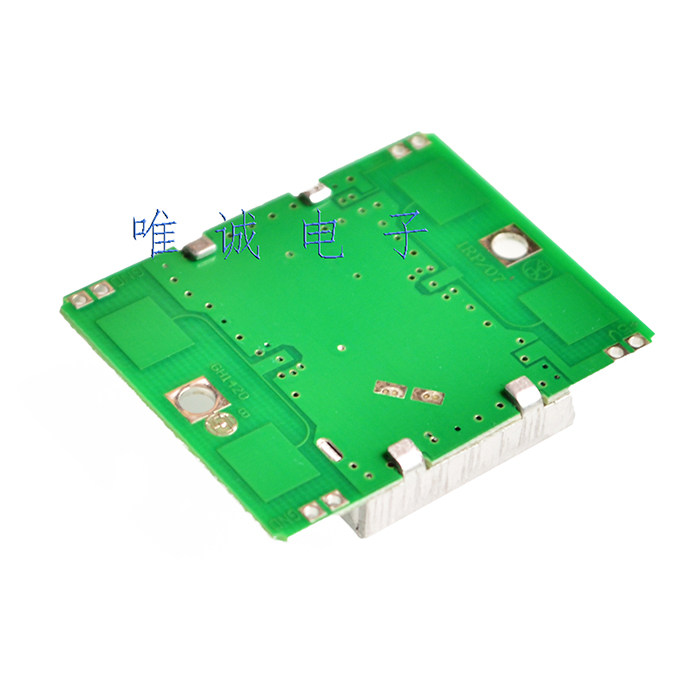

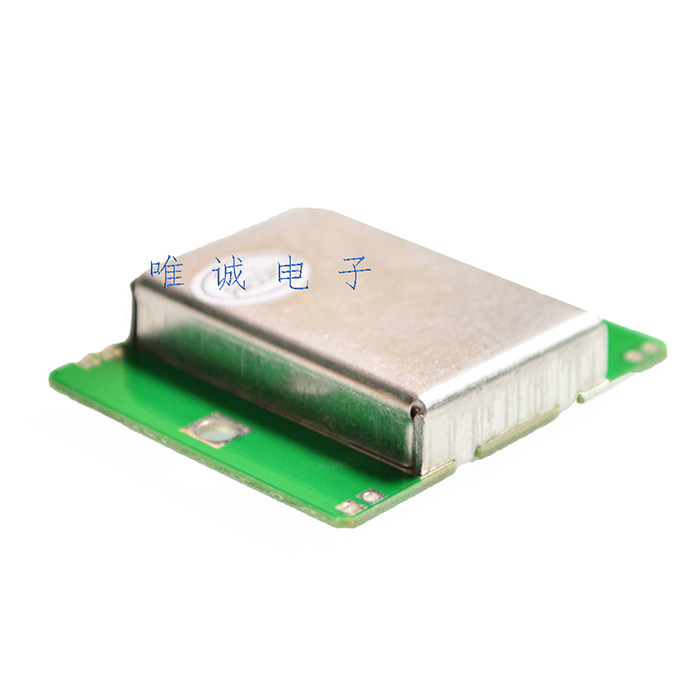

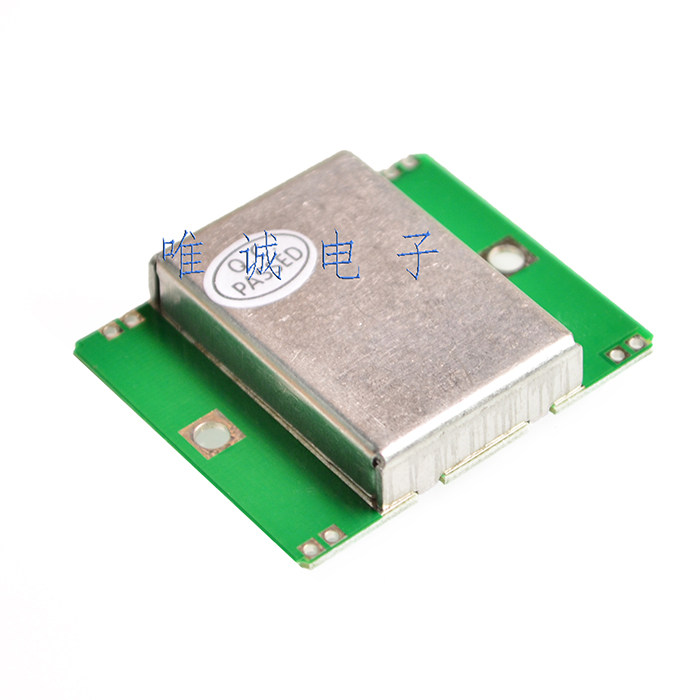

Модуль датчика зонда -зонда с помощью домашнего микроволнового допплера беспроводной x -полосы
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
HB100Руководство по инструкции по микроволновому модулю
Уважать
Пожалуйста, используйте этот продукт правильно в условиях, что эти инструкции ограничены и разрешены.Не существует особой ситуации, которая не может быть разрушительной и экстремальной толерантностью.
Примечание сварки: Пожалуйста, используйте припадение низкого напряжения для сварного и надежного заземляющего железа,сваркаDIPизPADчас,Нужно посадить сторону проводки цепи или меди!Пересечение
============================================================================
HB100Микроволновый модульЭто использовать допплеровский радар(Doppler Radar)Объект микроволнового движения, разработанный принципом, в основном используется в автоматическом переключателе управления двери, системе предотвращения безопасности иATMАвтоматическая система управления видео, автоматическая машина для автоматического сигнала и другие места для автоматических машин снятия сред.HB100Стандартизированный10.525GHzДопплеровский детектор доплеровского радара3, Сильная способность к частотному интерференции;20рис.
Введение в принцип допплера: Теория допплера основана на времени.Если положение объекта, встречаемого радиоволной, фиксирована, частота рефлекторной волны должна быть равна частоте передающей волны.Если объект движется в направлении запуска, волны отражения будут сжаты, то есть частота волны отражения будет увеличиваться;
Микроволновый детектор, разработанный в соответствии с принципом допплераFETсерединаDROИсточник микроволнового шока (10.525GHz), Распределение питания, запуск антенны, получение антенны, миксера, детектора и других цепей (на фото2К.Запуск антенны фиксируется наружу для запуска микроволновой печи.
Микроволновая печь должна
использовать10.525GHzПо сравнению с использованием волн с более низкой частотной полосой, микроволны имеют следующие преимущества:1Микроволновая антенна имеет хорошую ориентацию при запуске, поэтому легко контролировать объем микроволнового зонда.2Микроволновая печь с большей вероятностью будет ослаблена, поглощена и отражается во время процесса передачи.
питаться от:ДаватьHB100Питание имеет непрерывный источник питания постоянного тока (CW) Режим и источник питания импульса (PW) Два типа:HB100Адаптироваться к диапазону напряжений5V±5%Питание в непрерывном округе Колумбия (CW) Типичный ток при работе в режиме35mA(Типичное значение).Импульс с низким соотношением питания с импульсом с низким уровнем коэффициента(PW)При работе в режиме порекомендуйте этоHB100поставлять5VШирина пульса5μs~30μsМежду (типичное значение20μs), Частота2~4kHz(Типичное значение2.0kHz) Пульс питания.3~10Средний ток % питания импульса рабочего цикла составляет1.2mA~4mA.
Импульсное напряжение питания должно быть в4.75V~5.25VМежду ними плоскостность в верхней части импульса повлияет наHB100Детективная способность.Напряжение питания превышает5.25VВ то же время его надежность будет снижена и может вызвать радиочастотный выход и постоянный ущерб схеме за пределами номинальной частоты.
Радиочастотный выход: Во всех рекомендуемых рабочих режиме,HB100Радиочастотная мощность мощности очень низкая, и она работает в рамках безопасности, которая не наносит никакого вреда человеческому телу.Питание в непрерывном округе Колумбия (CW) При работе в режиме общая выходная мощность меньше, чем15mWСущностьВыходная плотность мощности находится в5mmМесто1mW/cm<span style="top: -4.0pt;">2</span>,1mМесто0.72μW/cm<span style="top: -4.0pt;">2</span>СущностьБыть в5Когда режим источника питания импульса % занимает соотношение обязательств, плотность мощности уменьшается до50μW/cm<span style="top: -4.0pt;">2</span>и0.036μW/cm<span style="top: -4.0pt;">2</span>.
IFвывод: Когда объект находится вHB100Эффективный диапазон обнаружения находится внутри1m/sСкорость скорости относится кПоверхность антенны HB100(Сторона неалюминиевого щита -это поверхность антенны)При перемещении радиала,HB100изIFВыход72Hz/ s,IFЧастота выходного пульса становится аналогичной линейной зависимости с относительно радиальной скоростью движения объекта.IFВыходная амплитуда связана с размером и расстоянием объекта.70kg,высота170cmТестер - расстояниеHB100 1mБыть1m/sСкорость скорости относится кHB100При перемещении радиала,IFВыход5mV,72Hz/sСильмон сигнал,IFВыходная амплитуда аналогична квадрату, похожим на квадрат.
Уведомление: 1. Область обнаружения зависит от отражения и размера цели и соотношения сигнала -noise.
2.10.525 ГГц допплеров составляет 31 Гц/М.П.
3. Модуль установки должен сделать его поверхность антенны (сторона неэлюминиевой защитной крышки -это поверхность антенны) в направлении обнаруженной области.
Простое суждение об ошибках:HB100изIFЛегко проникнуть при сварке вывода и измерено с помощью диодного файла универсального счетчикаIFверноGNDиGNDверноIFПадение давления, нормальное время (V<span style="top: 4.0pt;">IF-GND</span>V<span style="top: 4.0pt;">GND-IF</span>)0.25Vо.
HB100Таблица параметров
Схематическая диаграммаPWМетод питания
На рисункеV<span style="top: 4.0pt;">DD</span>=10~18V<span style="top: 4.0pt;">DC</span>,V<span style="top: 4.0pt;">CC</span>=5V<span style="top: 4.0pt;">DC</span>Отрегулировать потенциометр, который может отрегулировать расстояние обнаружения от3m~25m)
Принципиальная диаграмма 2PWМетод источника питания 2
Графический триCWСпособ питания
Приложение экземпляр два:Автоматоматический сигнальный переключатель
Расстояние функции: 1-9 метров непрерывно регулируется.Эта схема имеет более сильную анти -интерфейсную способность и больший диапазон регулировки.
Краткое описание принципа: На рисунке выше представлена полная схема приложения. U3D (LM339) и окружающие его компоненты образуют генератор с низким рабочим циклом 2 кГц. P1 и P2 обеспечивают пульсирующее питание и стробоскоп.В E9 используется удерживающий конденсатор, а низкочастотный сигнал, отражающий движение объекта, усиливается схемой усилителя нижних частот, состоящей из LM324 A, B и окружающих компонентов, а затем достигает компаратора, состоящего из LM324 C и окружающих связанных компонентов.Сеть фильтров нижних частот, состоящая из C9-C12 и R32-R35, отфильтровывает сигналы помех промышленной частоты.Схема задержки, состоящая из U3A, обеспечивает стабильный выходной сигнал схемы в течение значительного периода времени после обнаружения движения объекта.Схема усилителя первой ступени, состоящая из U1A и связанных с ним компонентов, имеет коэффициент усиления A1A.≈R30/R31 = 375/473 = 78,7; Усилитель второго этапа состоит из U1B и связанных с ними схем, усиливающееся усиление A1B≈R36/(R35+R34) = 475/943 = 50; Усиление двухэтапного усиления составляет = 78,7×50 = 3935, который составляет 36 дБ.Кораптор напряжения, состоящий из U1C и R39, R40, P2 и E12, преобразует сигнал, увеличенный на переднюю стадию в импульсный сигнал, а затем задержка схема, состоящая из U3A, и связанные с ними компоненты задерживаются.
Регулировка P2 может изменить расстояние обнаружения, изменение размера R41, E13 и R42 может отрегулировать продолжительность времени вывода.
