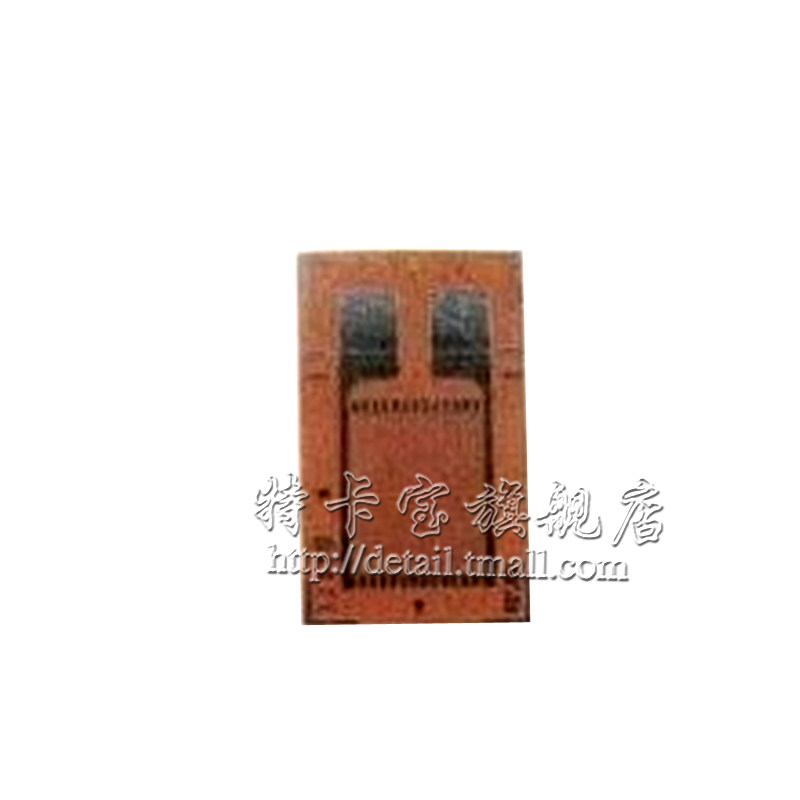

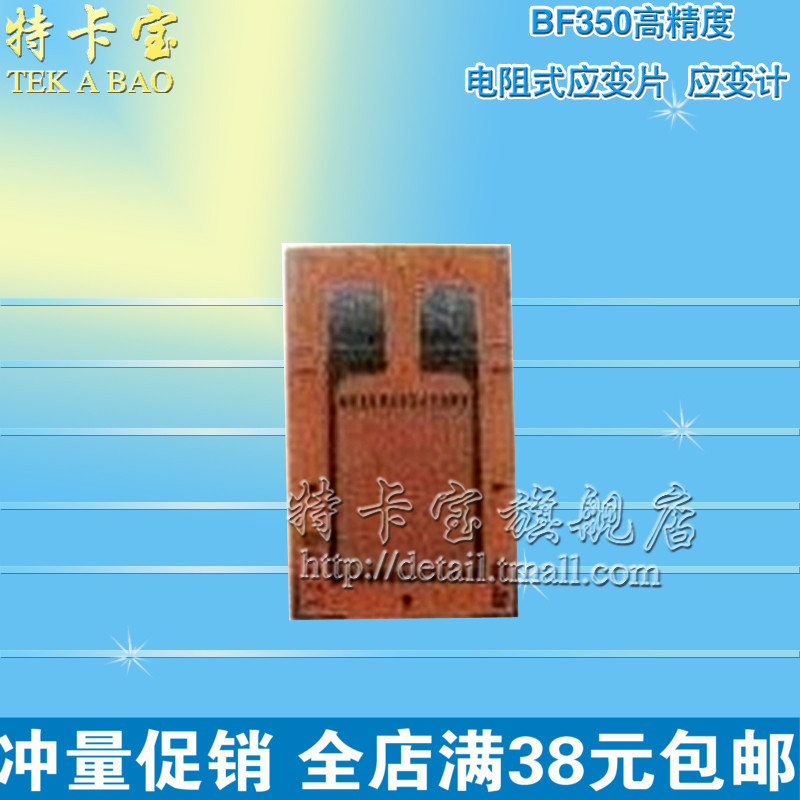

BF350 Высокий резисторный чип -тип используется для датчика взвешивания датчика 350 Ом

Цена: 32руб.    (¥1.5)
Артикул: 44946827707
Доставка по Китаю (НЕ включена в цену):
64 руб. (¥3)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:特卡宝旗舰店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥13.5286руб.
¥2.4853руб.
¥3.983руб.
¥8.5180руб.
  • Информация о товаре
  • Фотографии

1. Классификация измерителя деформации

В соответствии с чувствительным материалом сетки его можно разделить на три категории: металлический, полупроводник, металлический или металлический оксид
1,  металлическое измеритель включает в себя шелковой (проволочный, короткий) деформация, деформация фольги и тонкий измеритель деформации;
2. Измеритель полупроводникового штамма включает в себя полупроводниковый измеритель для полупроводникового измерителя, диффузионный полупроводник -измеритель и тонкоплентную полупроводниковую деформацию;
3. Металлосидная пульпа металла или металла в основном изготовится из толстого мембранного измерителя.

Этот магазин - все металлические металлические измерители.

Во -вторых, основные параметры показателя деформации

1. Значение сопротивления показателя деформации
     Сопротивление показателя деформации относится к измеренному значению сопротивления, определенного в случае среды комнатной температуры, без установки и неудобства.
    Выбор значения сопротивления показателя деформации в основном основан на требованиях объекта измерения и прибора измерения.

2.Чувствительный коэффициент метра деформации
     Направление напряжения (то есть вертикальная деформация деформации) в направлении напряжения на поверхности детали, то есть k является чувствительным коэффициентом измерителя деформации;&Эпсилон; штамм направления чувствительной сетки на поверхности испытательных частей параллель;&Дельта; причина для&Эпсилон; относительные изменения, вызванные сопротивлением деформации.

      чем чувствительный коэффициент шелкового материала показатель деформации меньше чувствительного коэффициента чувствительной сетки. показатель деформации.Следовательно, коэффициент чувствительности показателя деформации является полным индикатором, затронутым различными факторами.И укажите его среднее номинальное значение и стандартную ошибку на упаковке.Обычно используемый коэффициент чувствительности деформации составляет 2,0 ~ 2,4.

3. Предел деформации измерителя деформации
      (Обычно указано как 10%) не превышает определенного значения.Фактически, предел деформации означает максимальное реальное значение деформации, которое штамм может работать, когда деформация не превышает указанные нелинейные ошибки.

      Чувствительный коэффициент наиболее чувствительных материалов сетки меняется очень мало в диапазоне эластичности.
A. Производительность клея и базовых материалов;
б.
c. Качество установки показателя деформации.
     выберите с высоким уровнем устойчивого к листу клея и основные материалы, изготовление и установка управления хронографом основания и клейкого слоя не должен быть слишком толстым и правильно закрепленным, и т. Д.; Все помогают получить более высокий предел деформации.
Повышение рабочей температуры значительно снизит ограничение деформации, а предел деформации температуры среды и высокая температура при высокой температуре ниже, чем нормальный показатель деформации температуры.

4. усталостная жизнь метра деформации
   &Nbsp; усталостная срок службы метра деформации относится к: под влиянием переменного напряжения полового акта на постоянную амплитуду, штамм работает непрерывно работать до тех пор, пока не будет получено количество циклов при возникновении утомляемого повреждения.

     А.
    &Причина NBSP;Это в основном вызвано факторами, такими как дефекты чувствительных сетей (выходы и трещины на сетке), изменения сопротивления контактной сопротивления внутренней точки припоя, снижение прочности клея и плохое качество установки в штамме.Чтобы улучшить срок службы усталости измерителя напряжения, следует уделять особое внимание методу соединения и качеству сварных суставов между свинцом и чувствительной сеткой.

В -третьих, структура показателя деформации

  &Измеритель деформации NBSP; Составил чувствительные сетки, основания, ведущие линии и слои покрытия. Чувствительные клей решетки к основанию и слой покрытия.

1. Чувствительная сетка— сетка, сделанная из сплавной проволоки или фольги.Он может преобразовать деформацию на поверхности измеренного компонента в относительно изменчивое сопротивление.В настоящее время широко используемыми металлическими материалами, чувствительными к металлу, являются медные никелевые сплавы, никель -хромий сплав, никелевый сплав молибдена, сплав на основе железа, платиновый сплав, сплав с сплавом тарелки и т. Д.

2. База— часть измерителя деформации резистора.Его роль состоит в том, чтобы поместить чувствительную сетку навсегда или временно временно на нее до того, как на испытательный кусок был установлен показатель деформации, и в то же время чувствительная сетка и испытательные части чувствительной сетки и метр клея были изолированы.Общие базовые материалы включают бумагу, клейкую пленку (эпоксидная смола, фенольная смола, полиэфирная смола, политид и т. Д.), Стекло -волоконно -ткань, металлические тонкие таблетки и т. Д.

3, лидерство— лидером деформации резистора является металлическая проволока с проволокой или полосой, светодиодную с чувствительной сеткой.Обычно свинец является частью сетки деформации, соединяющей чувствительную сетку и становится частью показателя деформации.

4. Обложка слоя— покровный слой сопротивления резистора используется для защиты чувствительной сетки, чтобы предотвратить повреждение ее механической или предотвращения окисления при высокой температуре.Обычно используется стеклянная волокнистая ткань, изготовленная из базисного или органического клея (например, эпоксидная смола, фенольная смола и т. Д.) В качестве слоя крышки.Материалы обложки включают бумагу, клейкую пленку и стеклянную ткань.В -четвертых, применение и принцип работы таблеток деформации металла.

    Физические величины используются для косвенного измерения.При измерении пленкой деформации вставьте ее на поверхность субъекта.Когда тестируемый объект деформируется, чувствительная решетка пленки деформации также деформируется с ним.


     Принцип работы металлического сопротивления должен быть сопротивлением сопротивления, то есть, когда металлическая проволока напряжена, сопротивление будет изменяться соответствующим образом при возникновении механической деформации (растяжение или сжатие).Теоретическая формула эффекта деформации сопротивления заключается в следующем:

R=ρ*(L/S)

В формуле:ρ— удельное сопротивление (Ω·mm2/m)    L— Длина металлического провода (м)       S— перекрестная площадь металлической проволоки (мм2)

    из верхней формы видно, что в процессе стрессовой и механической деформации,ΡКогда внешняя сила растягивается, длина увеличивается, накопление сечения уменьшается, и значение сопротивления увеличивается;Следовательно, до тех пор, пока могут быть измерены изменения в значении сопротивления, может быть известна отклик металлического провода.Это отношение к обращению

ΔR/R=Koε

Формула: р— изменение значения сопротивления металлической проволоки;
     Ko— коэффициент чувствительности металлических материалов, он в основном определяется методом испытаний, и в основном является нормальным значением в пределах упругого предела;
     ε— осевое значение для материала металлического материала, то естьε=&Дельта; L/L,Поэтому&Эпсилон; длина должна быть изменена, для металлического провода его обязанность составляет от 0,24 ~ 0,4.

   Когда эластичный элемент в датчике или измеренные механические части измеренных механических частей вызывают деформацию, наставленная на нем лист деформации также следует той же механической деформации, вызывая соответствующие изменения в сопротивлении деформации.В настоящее время таблетка штамма сопротивления преобразует количество механиков в переменную выходной сигнал сопротивления.

Описание спецификации серии BF

База: модифицированный фенол;; Полностью закрытая структура;

Высокая точность, хорошая стабильность, удобное использование, подходящие для датчиков уровня 0,02.

Основные спецификации

BFСерия

Типичное сопротивление

350

Допуск к среднему значению сопротивления

≤±0.1%

Чувствительный коэффициент

2.00-2.20

Чувствительные коэффициенты разбросаны

≤±1%

Ограничение напряжения

2.0%

Усталостная жизнь

≥1M

Температурная самооценка коэффициента

9,11,16,23,27

Диапазон рабочих температур

-30-+80

BF350-3AA (23) N8

Номер продуктадлинныйxШирина3.2x3.1

Базовый размердлинныйxШирина7.4x4.4

Чулок модельN*Для метки Creep метка отличается, а перистальтические значения различны.

(+)N9>N7>N5>N3>N1>N0>N8>N6>N4>N2>T0>T2>T4>T6>T8>T1>T3>T5(-) Фактический ползучий между соседними этикетками разные0.01-0.015%FS/30min

Принцип схемы (см. Рисунок):



Как правило, датчик использует группу эквивалентных резисторов с четырьмя типами для образования мостовой схемы, такой как Wyethon.R, бДля входного терминала G, W в качестве выходного конца, RS играет роль в защите цепи.Регулируя нулевой баланс схем регулировки RS и R1.





Спецификация деформации

    используется для датчиков с уровнем 0,02.

Модель:BF350-3AA(**)N*

Сетка: длиннаяxШирина3.2x3.1mm

Базовый размер: длинныйxШирина7.4x4.4mm

Базовый материал: модифицированная фенольная основа.

Материал сетки: изготовлен из медной фольги Kang,Полностью закрытая структура.

Сопротивление: 350 Ом

Основные спецификации

BF Series

Типичное сопротивление

350

Допуск к среднему значению сопротивления

≤±0.1%

Чувствительный коэффициент

2.00-2.20

Чувствительные коэффициенты разбросаны

≤±1%

Ограничение напряжения

2.0%

Усталостная жизнь

≥1M

Температурная самооценка коэффициента

9,11,16,23,27

Диапазон рабочих температур

-30-+80

Как использовать счетчик адаптации

(1) Это в основном применимо к производственному процессу датчика давления на уровне 0,02.Уровень 0,02 означает, что выходная ошибка в полном диапазоне находится в диапазоне положительного и отрицательного 0,02.Точность высока.Я опишу это подробно позже.

(2) непосредственно измерить деформацию компонента.

    ток) можно сравнить.

(3) Выбор схемы (очень критический красный)

     ), а затем соответствующим образом обработал этот сигнал (усилитель).
