Датчик, ретранслятор, модуль, переключатель, 24v
Цена: 64-1 691руб. (¥3)
Артикул: 44017592365
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:东哥电子传感器
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥2.553руб.
| Цвет: | Соответствующая оболочка 80*50*32 мм, Ретранслятор, модуль, 24v, Ретранслятор, модуль, 24v, Запасной (с датчиком пламени длиной 50 см), Запасной (с датчиком пламени длиной 1 метр), Запасной (с датчиком пламени длиной 2 метра), Ретранслятор, модуль, датчик, 24v, 1м, Ретранслятор, модуль, датчик, 24v, 2м, Источник питания 24 В с многооборотным потенциометром модуля пламени., Модуль, датчик, 24v, 2 шт, Модуль, датчик, 24v, 2 шт, 1м, Индивидуальный выход пламени 24 В представляет собой модуль оптопары NPN., Настраиваемый выход пламени 24 В представляет собой модуль оптопары NPN с корпусом., Ретранслятор, модуль, 24v, Ретранслятор, модуль, датчик, 24v, Ретранслятор, модуль, датчик, 24v, 1м, Ретранслятор, модуль, датчик, 24v, 1м, Ретранслятор, модуль, датчик, 24v, 2м, Ретранслятор, модуль, датчик, 24v, 2м |

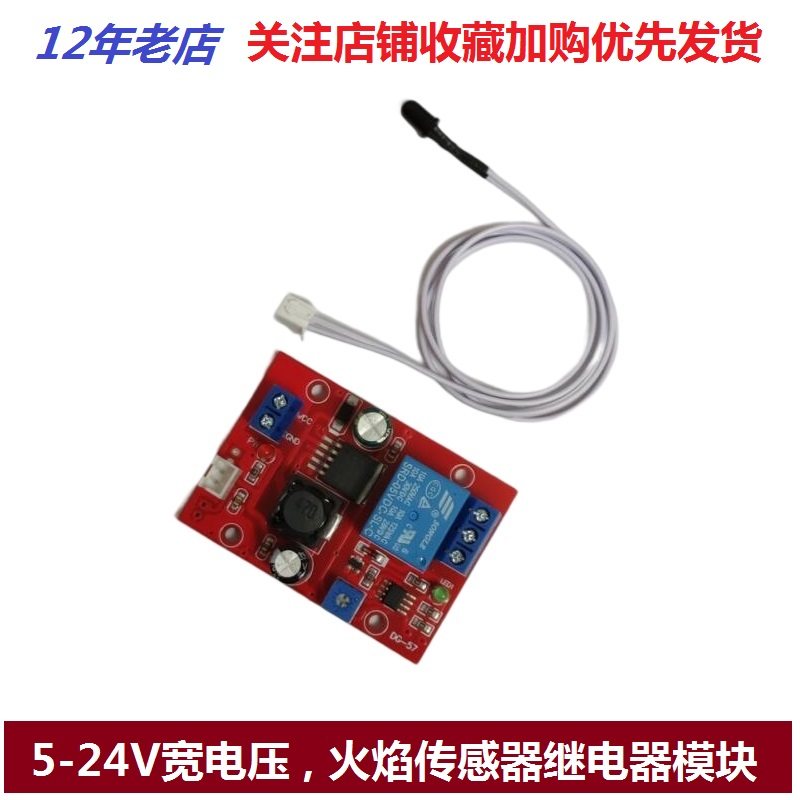

Стабильная версия источника питания широкого напряжения 5-24 В с модулем датчика пламени длиной 50 см
Описание функции модуля: При обнаружении пламени общая клемма реле G1 и нормально разомкнутая клемма K1 соединяются, а нормально закрытая клемма B1 отключается. При отсутствии пламени общая клемма реле G1 и нормально разомкнутая клемма K1 отсоединяются, а нормально закрытая клемма B1 подключается.
использовать:

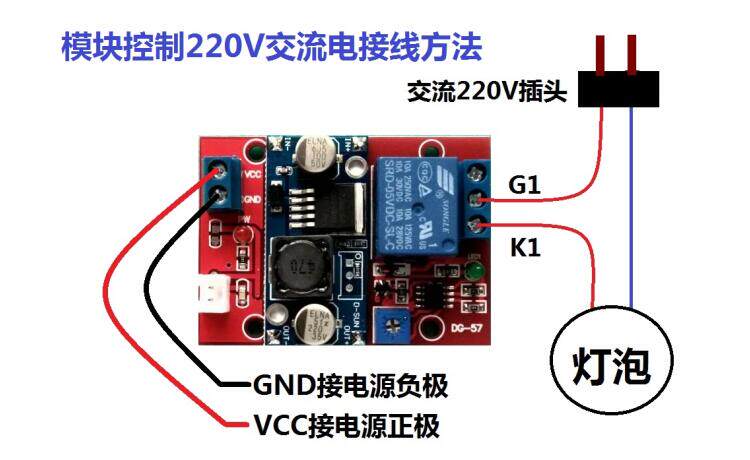

Различное пламя, обнаружение источника огня, выход реле, 220 В.
Характеристики модуля:
1. Он может обнаруживать пламя или источники света с длиной волны в диапазоне от 760 до 1100 нанометров. Когда зажигалка горит, расстояние испытательного пламени составляет около 50 см. Чем больше пламя, тем дальше испытательное расстояние (Неэффективен против газа, пламени сжиженного газа и синего пламени.)
2. Понижающий модуль импульсного источника питания с входным напряжением 24 В используется в качестве компаратора датчиков, что делает продукт более стабильным и надежным;
3. Угол обнаружения составляет около 60 градусов, что особенно чувствительно к спектру пламени.

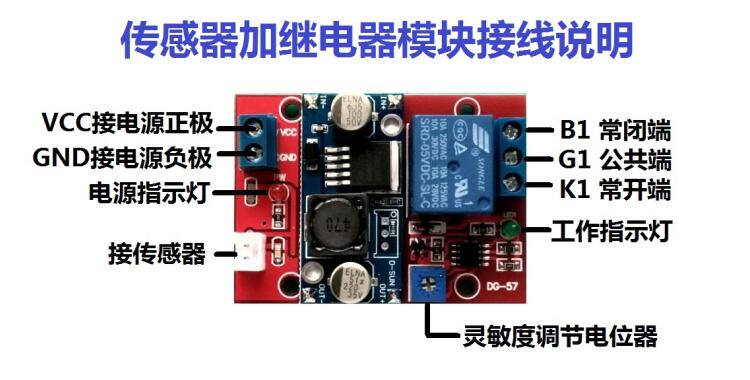

4. Чувствительность регулируется по часовой стрелке для увеличения чувствительности (регулируется синим цифровым потенциометром на рисунке)
5. Выход компаратора напрямую запускает реле.
6. Размер печатной платы: 60x43 мм, толщина 19 мм, отверстия для позиционирования.размер: 36x36 мм, оснащен 4 отверстиями под крепежные болты для легкой установки.
Электрические параметры:
Напряжение питания:Источник питания широкого напряжения 5–24 В постоянного тока
Рабочий ток:40mA
Встальный ток:9mA
нагрузка:250 В 10 А переменного тока или 30 В 10 А постоянного тока
Введение в модули:
1. Датчик пламени наиболее чувствителен к огню, а также реагирует на солнечный и сильный свет. Обычно он используется для сигнализации пламени и других целей.
2. Регулируя потенциометр, можно установить интенсивность пламени, вызванного датчиком. Когда пламя превышает установленный порог, реле закрывается, а общий конец соединяется с нормально разомкнутым концом. Когда пламя ниже установленного порога, реле отключается, а общий конец подключается к нормально закрытому концу.

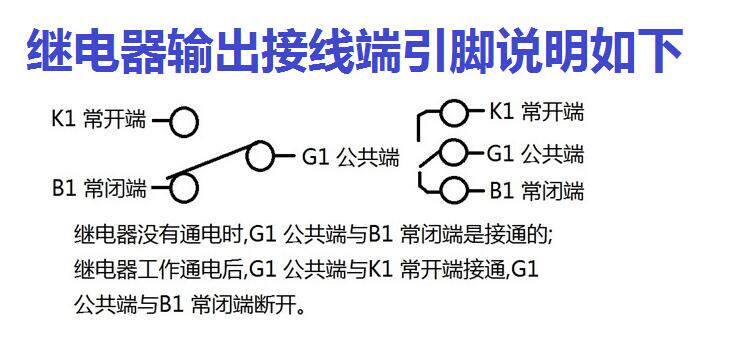

3. Три порта общей клеммы, нормально открытый и нормально закрытый, эквивалентны двойному контрольному переключателю. Когда на катушку реле подается питание, общая клемма подключается к нормально разомкнутой клемме. При отсутствии питания общая клемма подключается к нормально закрытой клемме.
4. Соблюдайте определенное расстояние между датчиком и пламенем, чтобы избежать повреждения датчика высокой температурой. Чем больше пламя, тем дальше испытательное расстояние.
Список доставки:

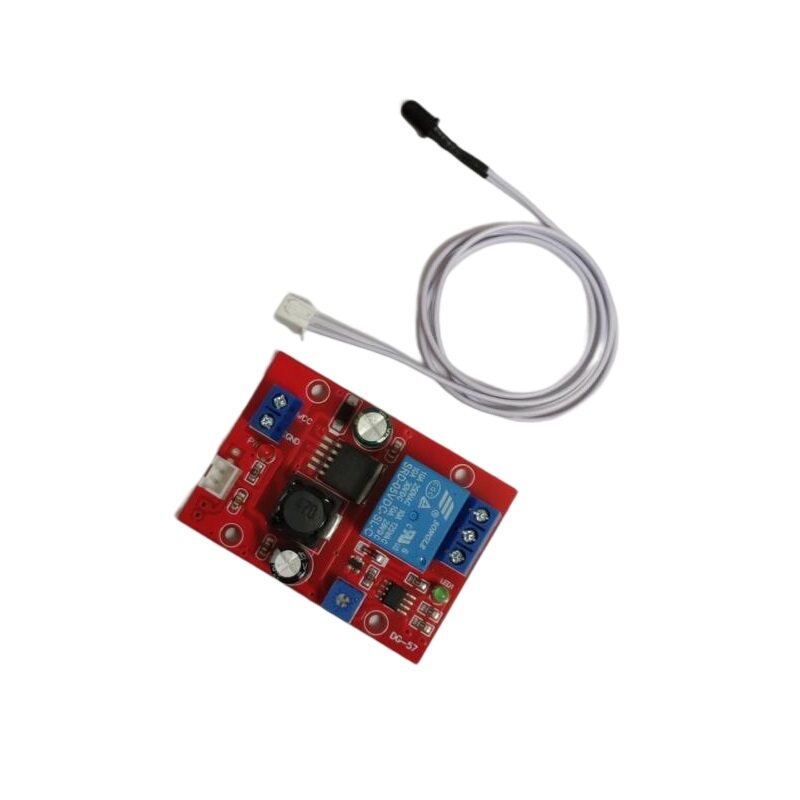

Датчик пламени 24 В плюс модуль реле и датчик пламени с проводом длиной 50 см.
----------------------------------------------------------------------------------------------

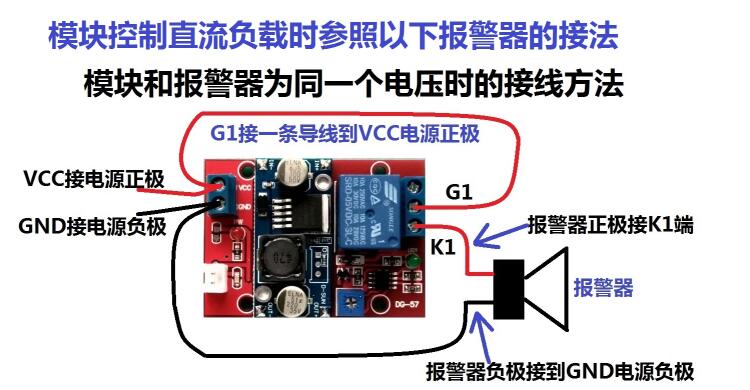

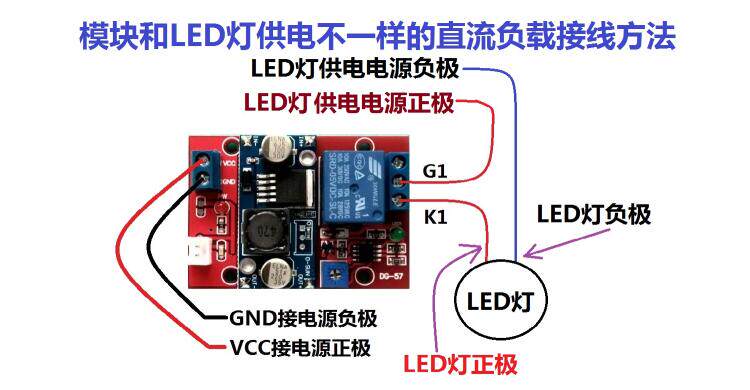

Выходные клеммы реле G1 и K1 являются сигналами переключения, то есть две точки контакта не имеют напряжения. Однолинейное управление означает, что одна линия контролируется для включения и выключения..
----------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------
