CSM300LT 400/500 Hall Sensor/Component/Desturon

Цена: 1 268-3 170руб.    (¥60)
Артикул: 40132947076
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:daiwuguang
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • CSM500LT
  • CSM400LT
  • CSM300LT
Добавить в корзину
Другие товары этого продавца
¥581 226руб.
¥9.3197руб.
¥40846руб.
¥0.358руб.
  • Информация о товаре
  • Фотографии
Модель: CSM300LT, CSM400LT, CSM500LT

Описание продукта:


Датчик тока, который используется в замкнутой петле эффекта зала, может измерить DC, AC, Pulse и различные нерегулярные формы волны в условиях электрической изоляции.

  ◆Электрические параметры



Модель

CSM050LT

CSM100LT

CSM200LT

CSM300LT



IPN

Оцененный ток ввода исходного края

50

100

200

300

A

IP

Исходный диапазон измерения тока тока

0~±75

0~±150

0~±300

0~±500

A

ISN

Vice -Sede -рейтинг выходной ток

50

50

100

150

mA

KN

Коэффициент соотношения чисел

1:1000

1:2000

1:2000

1:2000



RM

Измеренное сопротивление(VC=±15V/ IPN)

186(max)

175(max)

100(max)

56(max)

Ω

(VC=±15V/IP)

117(max)

106(max)

56(max)

21(max)

Ω

(VC=±18V/ IPN)

304(max)

293(max)

130(max)

75 (max)

Ω

 (VC=±18V/ IP)

159(max)

148(max)

75(max)

31(max)

Ω

VC

Напряжение

±12~±18(±5%)

V

IC

Потребление тока

VC=±15V                   20+Is

mA

Vd

Напряжение изоляции

Между оригиналом и вспомогательным пограничным цепью5KVДопустимое значение/50Hz/1минута



εL

Линейность

<0.1

%FS

X

Точность

TA=25℃VC=±15V          ±0.7

%

I0

Ток с нулевым точкой расстройства

TA=25℃                   <±0.25

mA

IOM

Магнитный ток потерь

IP→0                       <±0.20

mA

IOT

Отображение тока тока

IP=0 TA=-25~+85℃       <±0.5

mA

Tr

Время отклика

<1

μs

f

Пропускная способность(-3dB)

DC~100

kHz

TA

Рабочая температура

-25~+85

℃

TS

Хранить температуру окружающей среды

-40~+100

℃

RS

Вспомогательная катушкаВнутреннее сопротивление TA=25℃

14

25

25

25

Ω



Стандартный

Q/3201CHGL02-2007

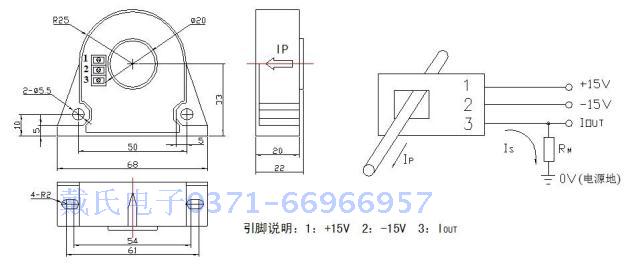

  ◆ Размеры (мм) и схема внешней подключения

  ◆Инструкции по использованию

1. Неправильная проводка может привести к повреждению датчика.После того, как датчик включен, когда измеренный ток проходит через направление стрелки датчика, то же значение фазового тока может быть измерено на выходном конце.
2. Когда входной ток полностью полон перфорации, динамические характеристики являются лучшими (DI/DT и время отклика).
3. Чтобы достичь лучшей магнитной связи, исходные повороты края должны быть вокруг верхней части датчика.
